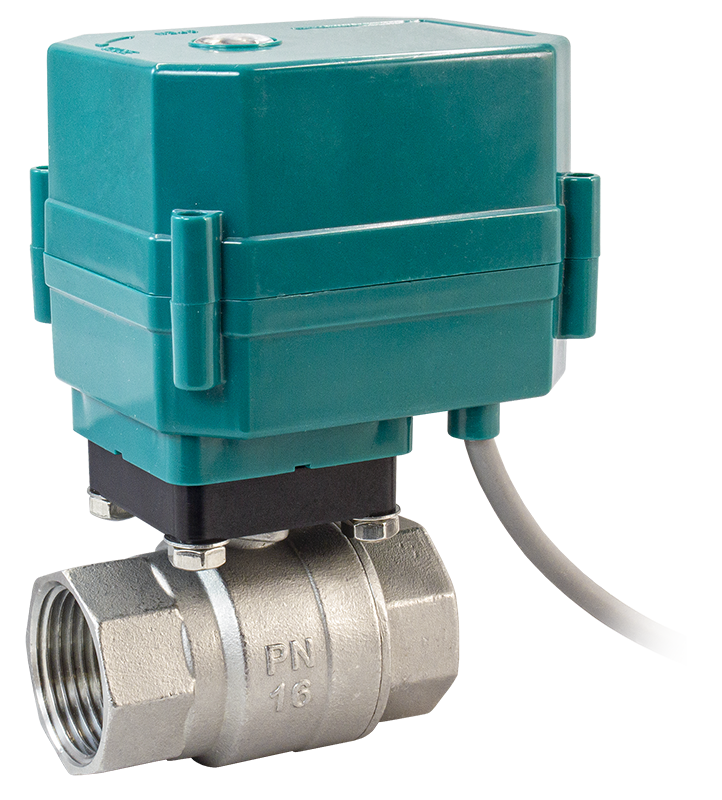

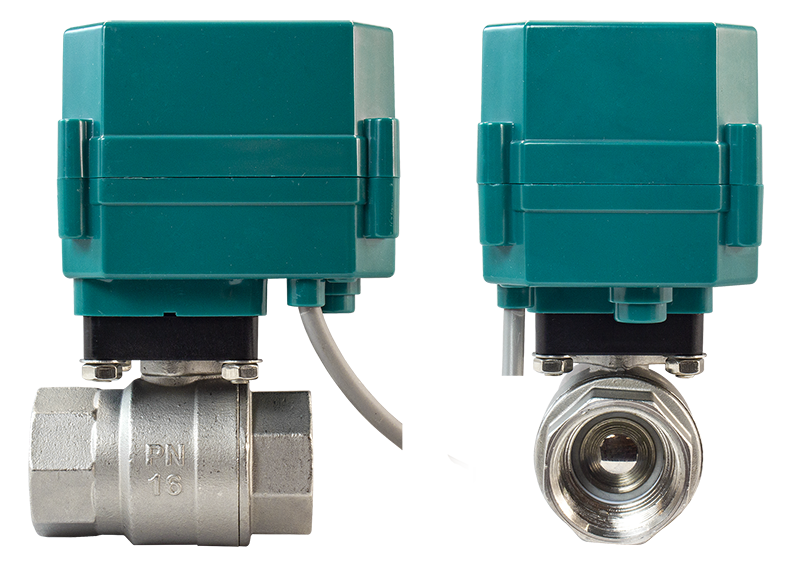

Кран шаровой КПР-1 с электроприводами ЭПР2, ЭПР2М, ЭПР2У

Кран шаровой с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −55…+120°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G½"...G2"
Стандарт присоединения крана к приводу: ISO5211
Модель электропривода: ЭПР2, ЭПР2М, ЭПР2У
Ручной дублер – указатель положения крана (только для привода ЭПР2М)
Аналоговый сигнал управления и обратной связи 4...20 мА (только для привода ЭПР2У)
Питание электропривода: ~220 В, =10...35 В, =12...24 В

В закладки

от 11 463 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (18)
Все модификации ()
Отзывы (0)

Шаровые краны КПР-1 с электроприводом предназначены для управления потоком рабочей среды в трубопроводе. Они широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.

Особенности:

Взаимозаменяемость приводов ЭПР2, ЭПР2М, ЭПР2У
Автоматическое отключение при достижении крайних положений
Возможность применения для загрязненных и вязких сред
Высокие показатели герметичности
Отсутствие «застойных» зон и завихрений в корпусе
Низкий уровень гидравлического сопротивления
Устойчивость к механическим деформациям
Простота конструкции и монтажа, обеспечивающие удобство в эксплуатации и обслуживании
3-проводная (ЭПР2, ЭПР2М) и 5-проводная (ЭПР2У) схемы подключения
Долгий срок службы

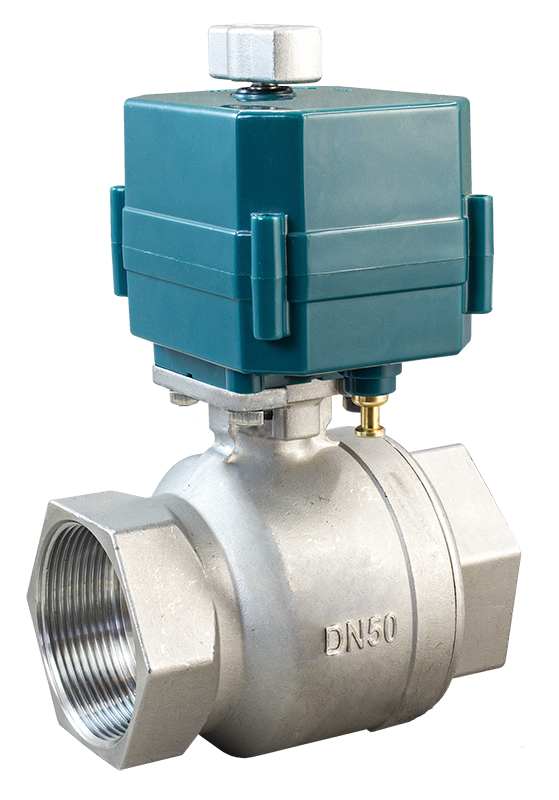

Особенности ЭПР2М:

Два режима работы: автоматический и ручной
Ручной дублер – указатель положения крана

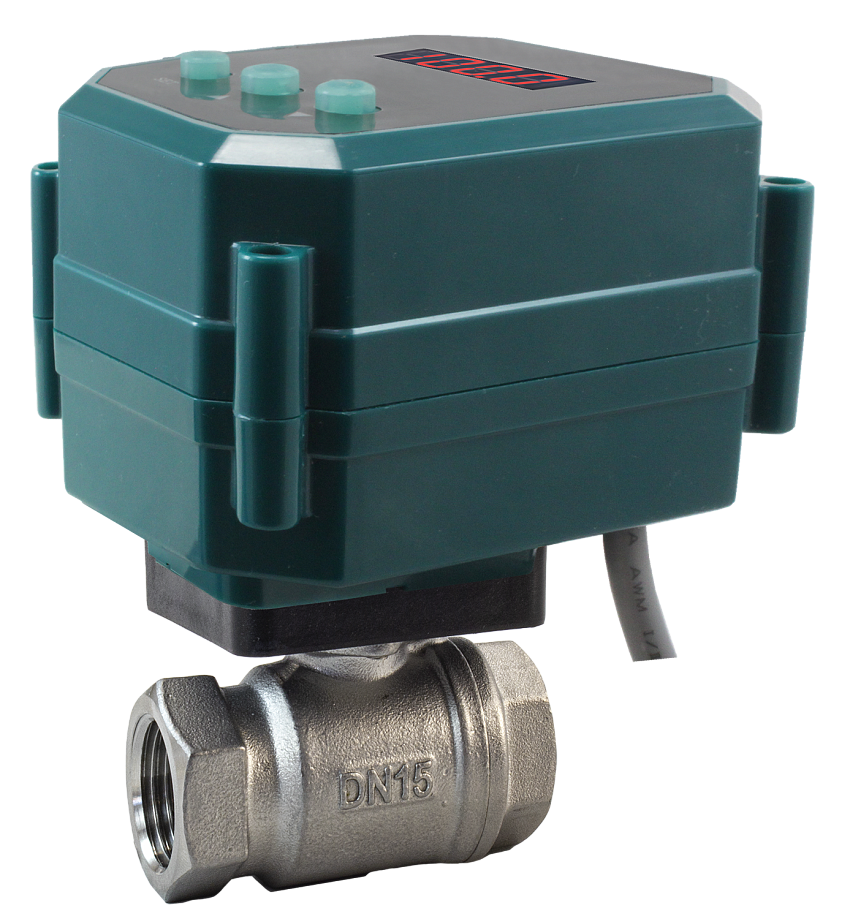

Особенности ЭПР2У:

Aналоговый сигнал управления 4...20 мА
Аналоговый сигнал обратной связи 4...20 мА
Два режима работы: автоматический и ручной

Технические характеристики:

Параметр		Значение
Тип		Шаровой полнопроходной
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, масла
Материалы	Корпус	Нержавеющая сталь

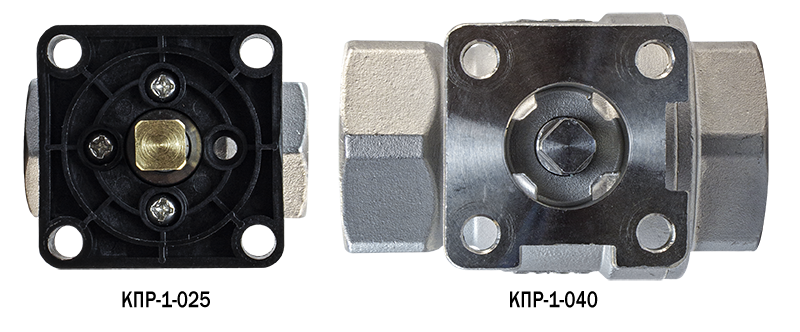

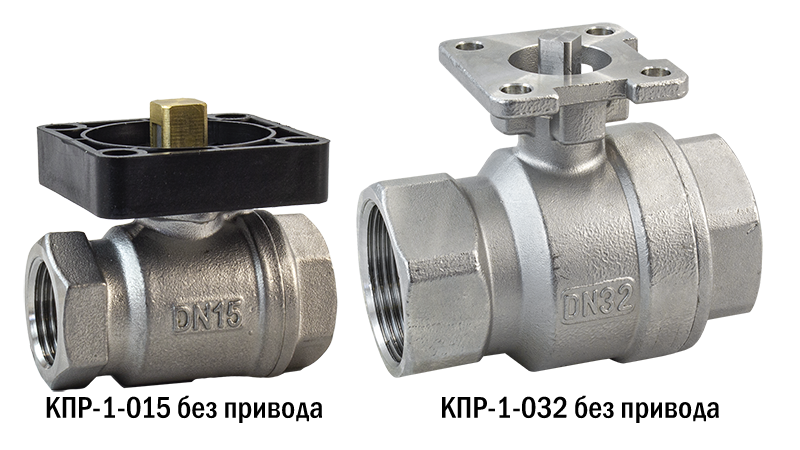

	Монтажное основание	Пластик (Ду=15...25) или нержавеющая сталь (Ду=32...50)
	Уплотнения	PTFE
Температура рабочей среды		−55...+120°С
Рабочее давление		0,0...1,6 MПa
Присоединение		Резьбовое G½"...G2"
Диаметр условного прохода		15...50 мм
Угол полного поворота		90° (вращение в обоих направлениях)
Стандарт присоединения крана к приводу		ISO5211
Модель электропривода		ЭПР2	ЭПР2М	ЭПР2У
Время открытия/закрытия		18...19 с (Ду=15...25); 20...21 с (Ду=32...40); 27...28 с (Ду=50)		25 с
Крутящий момент		10 Н∙м		6 Н∙м
Степень пылевлагозащиты электропривода		IP65
Питание, ток, мощность		=10...35 В, 80 мА раб. (900 мА пик.), 3 Вт; ~220 В, 15 мА, 18 ВА		=12...24 В, ≤100 мА, <5 Вт
Схема подключения		3-проводная		5-проводная
Длина кабеля		260 мм		340 мм

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Pmin, МПа	Pmax, МПа	Модель привода	Вес крана с приводом, г
Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Pmin, МПа	Pmax, МПа	Модель привода	ЭПР2	ЭПР2М	ЭПР2У
КПР-1-015-GSP	15	20	½"	9×9	0,0	1,6	ЭПР2, ЭПР2М, ЭПР2У	633	714	626
КПР-1-020-GSP	20	38	¾"	9×9				716	798	709
КПР-1-025-GSP	25	69	1"	9×9				842	917	835
КПР-1-032-GSP	32	93	1¼"	9×9				1261	1343	1254
КПР-1-040-GSP	40	144	1½"	9×9				1460	1543	1456
КПР-1-050-GSP	50	229	2"	9×9				1985	2067	1977

Расшифровка обозначения на примере крана КПР-1-015-XYZ:
КПР-1 – модель крана.
015 – диаметр условного прохода в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Описание прибора:Шаровой кран КПР-1 с электроприводом состоит из двух основных функциональных узлов: 1) электропривода, который осуществляет поворот шара, перекрывающего проходящий через кран поток жидкости/газа, и 2) крана, в котором установлен шар с проходным отверстием, чтобы перекрывать поток. Конструкция обеспечивает компактность и герметичность крана.
Подробнее об устройстве крана и подключении электропривода (ЭПР2, ЭПР2М, ЭПР2У) см. руководства по экплуатации.

Габаритные размеры

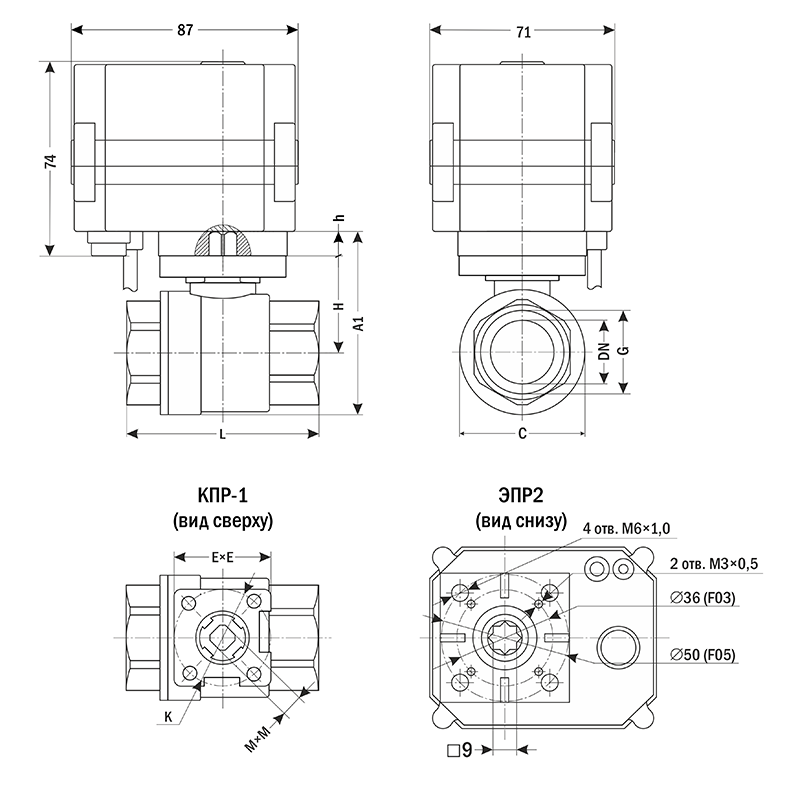

КПР-1 с ЭПР2

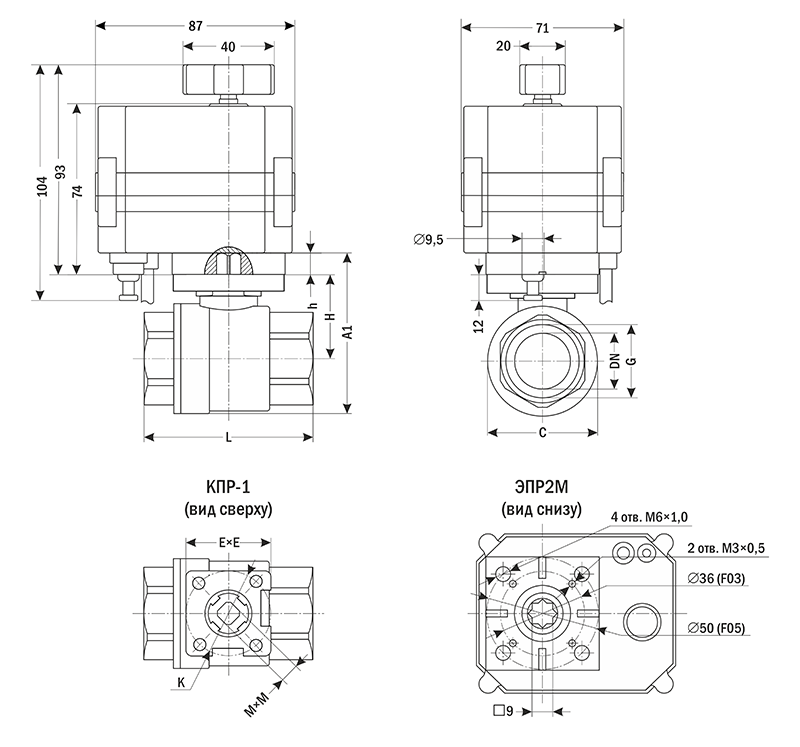

КПР1 с ЭПР2М

КПР1 с ЭПР2У

Модель	DN	G	Размеры, мм
Модель	DN	G	A1	C	E×E	H	h	L	M×M	∅K
КПР-1-015 GSP	15	½"	55	33	45	33	5,5	55	9×9	50 (F05)
КПР-1-020 GSP	20	¾"	62	39	45	36	5,5	70	9×9	50 (F05)
КПР-1-025 GSP	25	1"	68	45,5	45	39	5,5	73	9×9	50 (F05)
КПР-1-032 GSP	32	1¼"	90	62	50	53	5,5	94	9×9	50 (F05)
КПР-1-040 GSP	40	1½"	98	70	50	58	7,5	100	9×9	50 (F05)
КПР-1-050 GSP	50	2"	113	85	50	64	7,5	117,5	9×9	50 (F05)

Версия: 2022-04-01-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	1.89 Мб
Руководство по эксплуатации ЭПР2	11.10.2022	0.88 Мб
Руководство по эксплуатации ЭПР2М	11.10.2022	0.97 Мб
Руководство по эксплуатации ЭПР2У	11.10.2022	0.85 Мб
