Термопара с токовым выходом дТП015М.И

Прибор для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА

Диапазон измеряемых температур: –40…+800°C
Диапазон выходного тока преобразователя: 4...20 мА
Длина монтажной части: 60...2000 мм
Диаметр монтажной части: 8 мм
Напряжения питания: =24 В
Материал корпуса датчика: сталь 12Х18Н10Т
Материал коммутационной головки: пластмасса

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Преобразователи термоэлектрические ОВЕН ДТП-И со встроенным высокоточным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА.

Данные датчики изготавливаются на базе термопар ДТПLхх5 (ХК), ДТПКхх5 (ХА), ДТПNхх5 (НН), ДТПJхх5 (ЖК).

В состав термопреобразователей входят:

первичный преобразователь (термозонд) – преобразователь термоэлектрический (ДТП);
измерительный преобразователь ОВЕН НПТ-3, установленный в головку датчика.

Использование в составе изделия микропроцессорного высокоточного нормирующего преобразователя ОВЕН НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения соответствующего термозонда.

Применение термопар с унифицированным токовым выходом 4…20 мА позволяет сделать линию связи более надежной, так как электромагнитные помехи не оказывают серьезного влияния на токовые сигналы в отличие от милливольтовых сигналов от термопар. Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.

Технические характеристики:

Параметр	Значение
Номинальное значение напряжения питания	=24 В
Диапазон допустимых напряжений питания	=12...36 В
Максимальная мощность, потребляемая преобразователем	0,8 Вт
Диапазон выходного тока преобразователя	4...20 мА
Вид зависимости «ток от температуры»	линейная
Нелинейность преобразования, не хуже	±0,2 %
Разрядность цифро-аналогового преобразователя	>12 бит
Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления	<30 Ом
Сопротивление линии связи с термоэлектрическим преобразователем	<100 Ом
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В)	500 Ом ±5 %
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В)	1250 Ом
Пульсации выходного сигнала	0,6 %
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания	<30 мин
Показатель тепловой инерции	<20...40 с
Пределы допускаемой основной приведенной погрешности	±1,0 %
Материал коммутационной головки	пластмасса
Материал защитной арматуры	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)

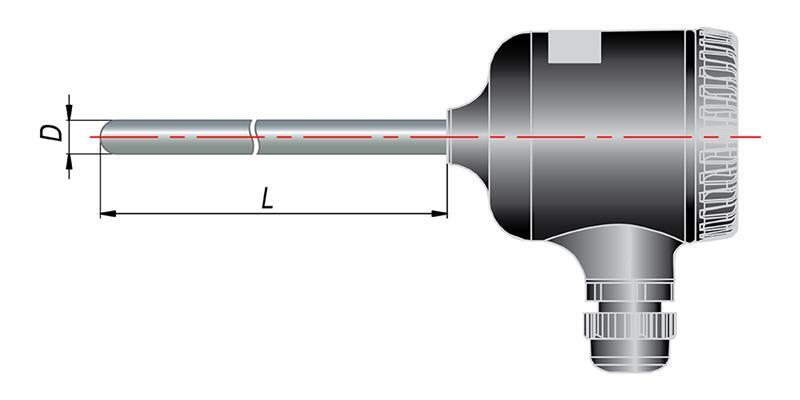

Габаритные размеры

D = 8 мм L = 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм

Габаритные размеры коммутационной головки

Обозначение при заказе ДТПXX5М.И

Версия: 2022-04-26-ШАР
