Задвижка шиберная (ножевая) c электроприводом ЭПМ2 КЗРШЭ-15ВФ

Арт: M10019

Задвижка клиновая полнопроходная для остановки/пуска потока рабочей среды

Рабочая среда: вода, горячая вода, спирт, слабые кислоты и щелочи, химическое сырье, шлак, целлюлоза, угольная зола и т. д.
Температура рабочей среды: −20...+80°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 150 мм
Материалы: чугун (корпус задвижки), нержавеющая сталь (запорный элемент/шток), NBR (уплотнение)
Присоединение: межфланцевое W6"
Модель электропривода: ЭПМ2
Питание электропривода: ~380 В

В закладки

80 700 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Шиберная (ножевая) задвижка КЗРШ-15ВФ – это трубопроводная арматура, которая предназначается для остановки/пуска потока рабочей среды и не применяется для регулирования объема потока в трубопроводе. В качестве запорного элемента в шиберной задвижке используется запорный элемент («нож»), который двигаясь перпендикулярно потоку рабочей среды, разрезает его и перекрывает проходное отверстие устройства.
Шиберная задвижка, или задвижка гильотинного типа, используется в самых различных отраслях промышленности. В частности, наиболее популярными сферами использования такой задвижки являются: химическая отрасль, нефтегазодобывающая промышленность, сфера производства строительных материалов, коммунальное хозяйство, горнодобывающая промышленность, целлюлозно-бумажная отрасль, электроэнергетика и т. д.

Достоинства:

Автоматическое управление задвижкой с помощью электропривода ЭПМ2
Возможность ручного управления задвижкой с помощью штурвала в случае отказа электропитания
Способность запорного элемента прорезать поток любой консистенции
Любое направление подачи потока рабочей среды
Надежное перекрытие потока рабочей среды
Минимальное гидравлическое сопротивление
Отсутствие застойных явлений, когда задвижка полностью открыта
Антикоррозийное покрытие толщиной 250 мк
Выдвижной шток
Простота монтажа, технического обслуживания и ремонта
Долгий срок службы
Задвижка может быть установлена между фланцами стандарта DIN

Следует учитывать:

Повышенный износ уплотнительных поверхностей

Принцип действия: Шиберная задвижка КЗРШЭ-15ВФ – это трубопроводная арматура, предназначенная для полного открытия или полного перекрытия потока рабочей среды в трубопроводе. Задвижка действует по принципу гильотинного ножа, опускаясь вниз или поднимаясь вверх под воздействием электропривода ЭПМ2.
Установка задвижки КЗРШЭ-15ВФ с приводом ЭПМ2 целесообразна на участках трубопровода, где затруднен доступ для ручного управления потоком рабочей среды и необходимо автоматическое управление, а также на трубопроводах, находящихся в местах, представляющих опасность для здоровья человека.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, спирт, слабые кислоты и щелочи, химическое сырье, шлак, целлюлоза, угольная зола и т. д.
Материал	Корпус задвижки: чугун Запорный элемент/шток: нержавеющая сталь Уплотнение: NBR
Температура рабочей среды	−20...+80°С
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	150 мм
Присоединение крана	Межфланцевое W6"

Модификации:

Модель	Ду, мм	Крутящий момент, Н·м	Присоединение	Вес, г
КЗРШЭ-15ВФ-150 WHN	150	11,7	W6"	25 000

Таблица выбора привода ЭПМ2:

Модель привода ЭПМ2	∅ штока привода, мм	∅ муфты привода, мм	Ном. крутящий момент, Н∙м	Max кол-во оборотов привода	Частота вращения вала, об./мин	Max Ду задвижки, мм	Вес привода, г
-020	40	58	200	50	36	100-150	55 000
-030	40	58	300	50	24	200-250	58 000
-045	48	72	450	120	36	300	110 000
-060	48	72	600	120	36	300	120 000
-090	60	82	900	120	36	350	139 000
-120	60	82	1200	120	24	400	142 000

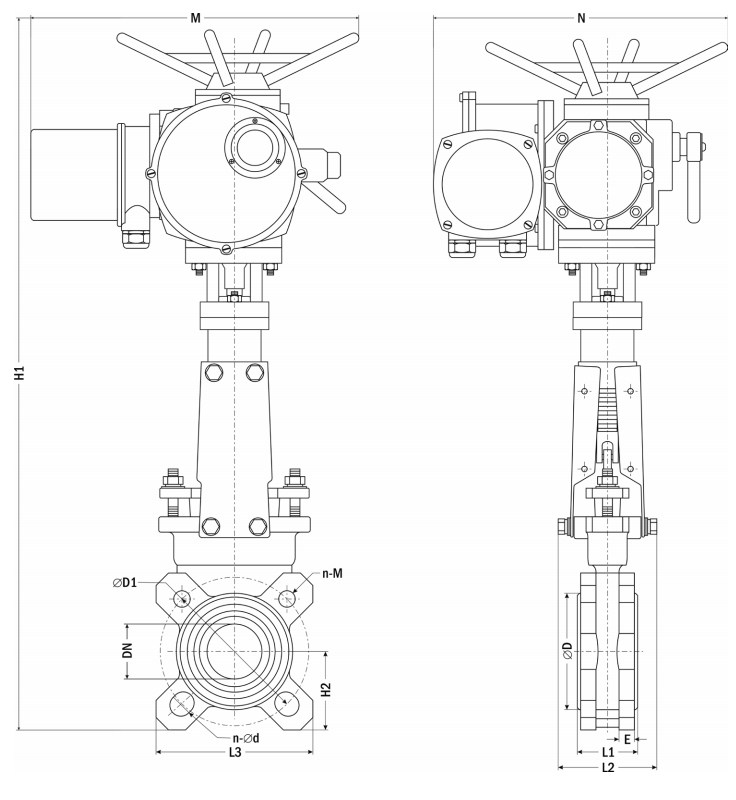

Габаритные размеры

Размеры, мм
Размеры, мм	-150
DN	150
∅ D	215
∅ D1	240
E	21
H1	940
H2	135
L1	62
L2	122
L3	200
M	510
N	360
n-∅ d	2-23
n-M	2-M20

Версия: 2022-12-28-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	19.08.2019	1.01 Мб
