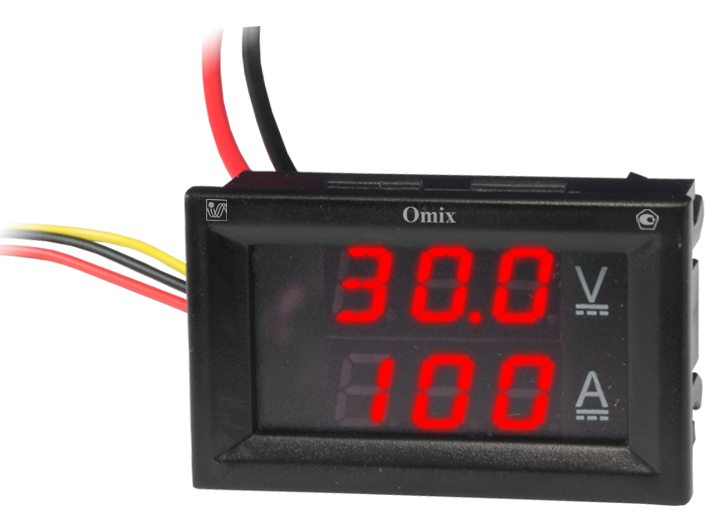

Щитовой цифровой индикатор тока и напряжения (вольтамперметр) Omix PQ42-DAV2 предназначен для измерения и индикации напряжения и силы тока в сетях постоянного тока
Особенности:
- Питание =5...30 В

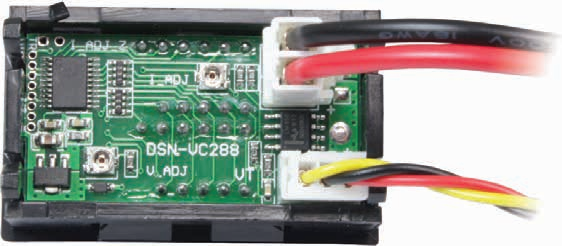

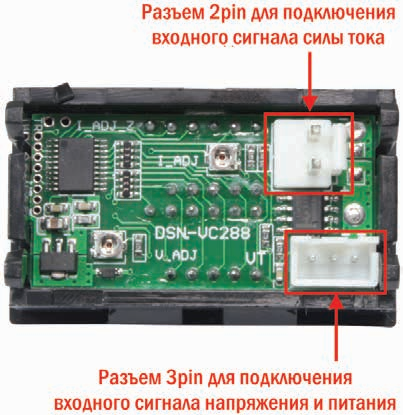

- Разъем подключения входного сигнала напряжения и питания 3pin (в комплекте провод для подключения 145 мм)
- Разъем подключения входного сигнала силы тока 2pin (в комплекте провод для подключения 145 мм)
- Компактный корпус, открытый сзади
Технические характеристики:
| Параметр | Значение
|
| Диапазон измерения напряжения | =5...30 В |
| Диапазон измерения силы тока | =0...10 А
(прямое подключение)
| =0...50 А
(через внешний шунт 50 А/75 мВ)
| =0...100 А
(через внешний шунт 100 А/75 мВ)
|
| Погрешность | ±(1,0% + 1 е.м.р.) |
| Скорость измерения | 2 изм./с
|
| Потребляемая мощность | ≤ 0,5 Вт
|
| Питание прибора | =5...30 |
Условия эксплуатации
| −5...+50°С, ≤ 85%RH
|
| Условия хранения | −40...+70°С, ≤ 85%RH |
| Монтаж | В щит
|
| Высота символов | 7 мм
|
| Габаритные размеры корпуса | 29×48×23 мм
|
Размер монтажного отверстия
| 27×46 мм
|
| Габаритные размеры шунта | – | 18×120×25 мм
| 24×103×22 мм
|
| Габаритные размеры |
|

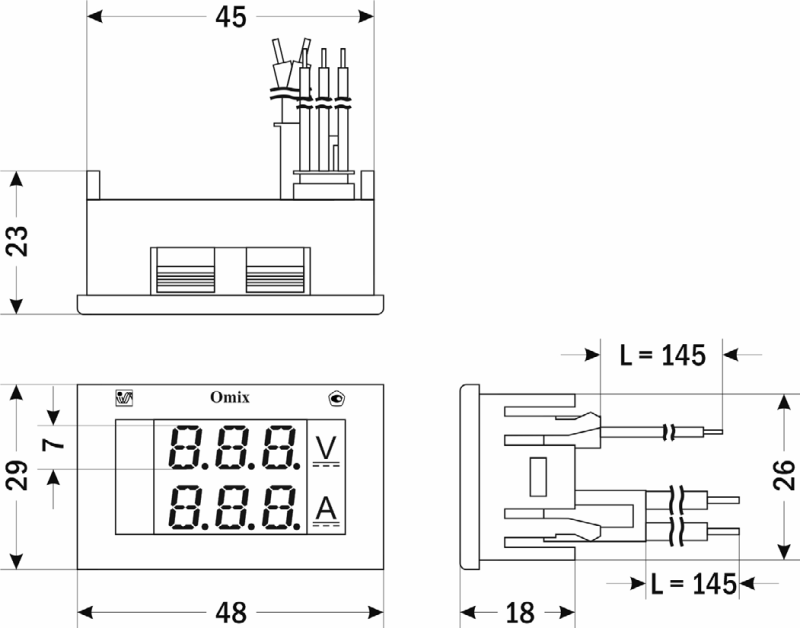

| Размеры прибора |
 |

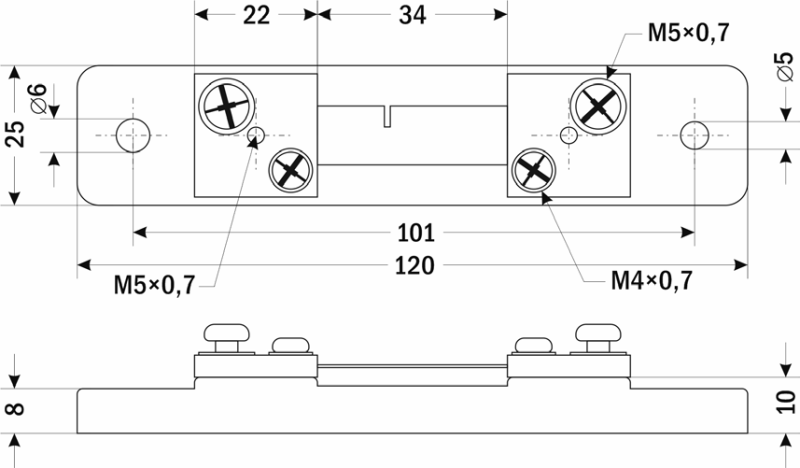

| Размеры шунта 50 А |
 |

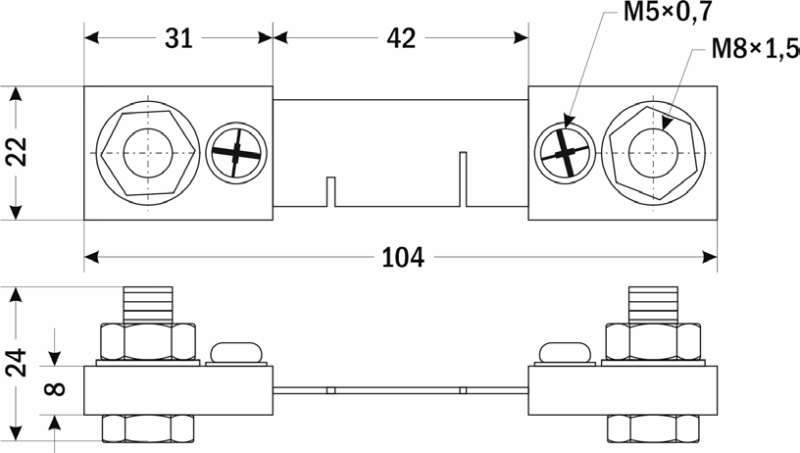

| Размеры шунта 100 А |
Версия: 2020-09-26-КВА
