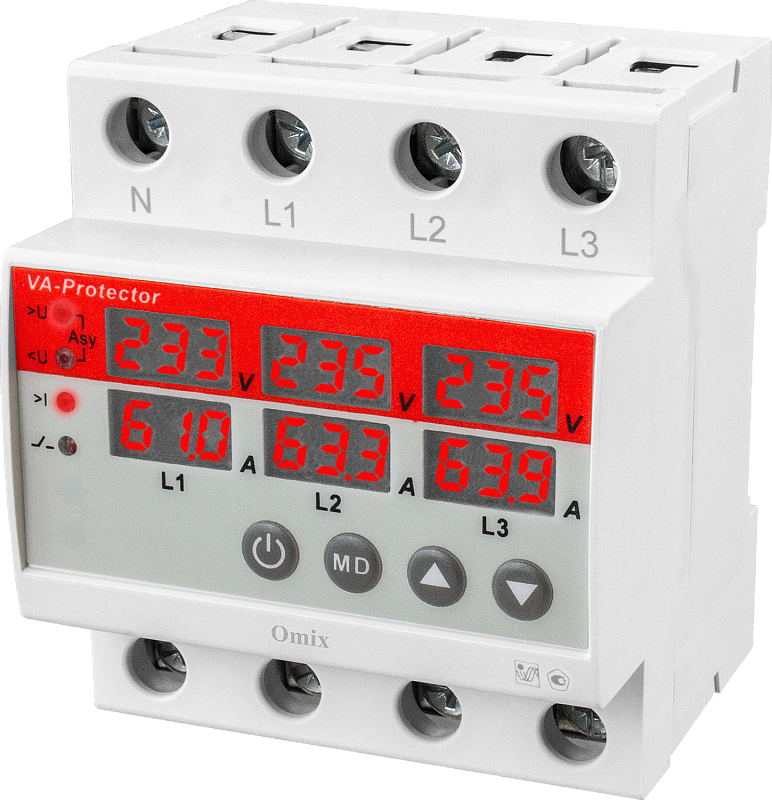

Реле контроля трехфазного тока и напряжения Omix D5-AV6-3-K6

Арт: M12393

Прибор для контроля тока и фазного напряжения в трехфазных сетях с изолированной нейтралью и для защиты электрооборудования

Пределы регулирования порога срабатывания при превышении напряжения: 230...300 В

Пределы регулирования порога срабатывания при падении напряжения: 145...210 В

Пределы порога срабатывания при превышении силы тока: 1...63 А

Пределы порога асимметрии (перекоса) фаз: 20...99%

Погрешность: ±1%

Количество фаз: 3

Реле: ~63 А, 400 В

6 трехразрядных светодиодных индикаторов
Монтаж: на DIN-рейку, стандарт 5S

В закладки

7 539 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Реле Omix D5-AV6-3-K6 предназначено для контроля тока и фазного напряжения в трехфазных сетях с изолированной нейтралью и для защиты электрооборудования. Контролирует обрыв фаз, асимметрию (перекос) фаз, порядок чередования фаз, превышение силы тока и напряжения выше установленного значения, падение напряжения ниже установленного значения. Реле может быть использовано в различных областях электроэнергетики и автоматики

Особенности:

Для сетей с нейтралью

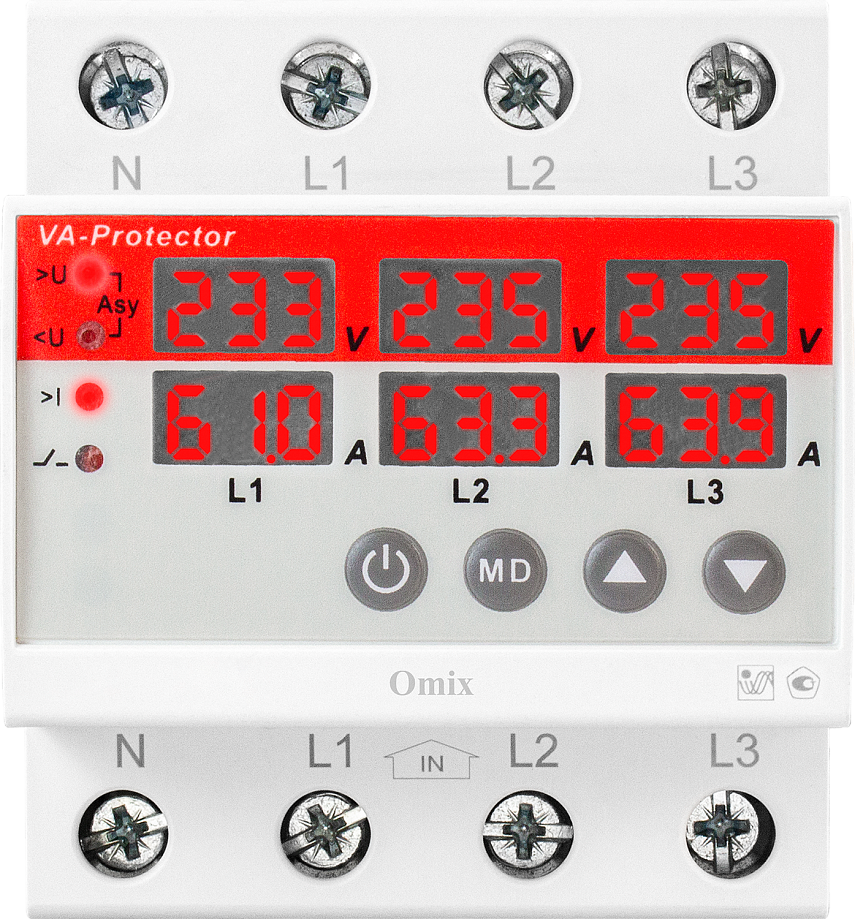

Светодиодные индикаторы значений тока и напряжения на каждой из трех фаз, с высотой символов 6,5 мм
Светодиодные индикаторы состояния реле и аварийных ситуаций
Настраиваемые пороги срабатывания реле для силы тока и напряжения
Ручной или автоматический перезапуск реле при устранении аварийной ситуации
Регулируемая задержка срабатывания реле по току 2...600 с
Питание от контролируемого напряжения ~50...400 В

Технические характеристики:

Параметр	Значение
Рабочее напряжение	~50...400 В
Номинальное напряжение Uном	~220 В
Рабочая частота тока	45...65 Гц
Пределы регулирования порога срабатывания при превышении напряжения	~230...300 В
Пределы регулирования порога срабатывания при падении напряжения	~145...210 В
Пределы порога срабатывания при превышении силы тока	1...63 А
Пределы порога асимметрии (перекоса) фаз	20...99%
Погрешность измерения напряжения	±1%
Гистерезис (зона возврата)	5%
Задержка включения реле	2...600 с
Задержка времени срабатывания реле - при превышении уставки напряжения - при падении напряжения - при превышении уставки тока - при асимметрии фаз	0,5 c 0,5 c 2...600 c 10 c
Коммутационная способность реле	~63 А, 400 В
Механическая износостойкость	≥ 100 000 циклов
Электрическая износостойкость	≥ 1 000 000 циклов
Номинальное напряжение изоляции	450 В
Условия эксплуатации	−20...+55°С, ≤ 50%RH
Температура хранения	−35...+75°С
Степень защиты	IP20
Монтаж	На DIN-рейку, стандарт 5S
Высота символов	6,5 мм

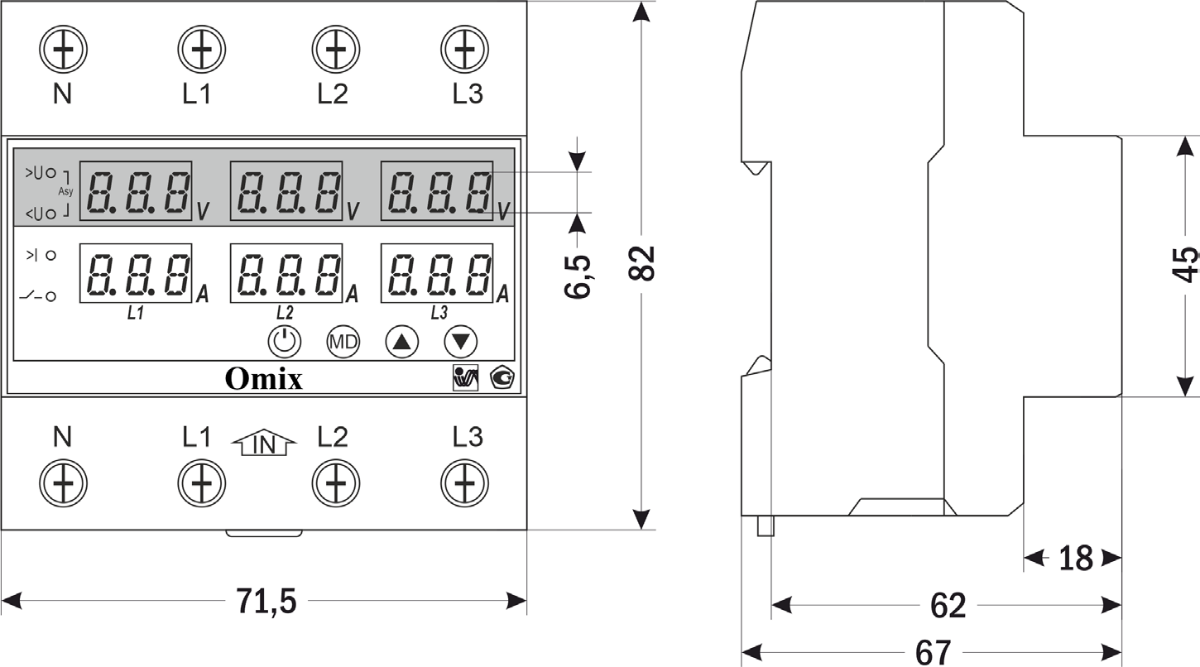

Габаритные размеры	82×71,5×67 мм
Вес	377 г
