Термопара дТП174

Прибор для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до +1250 °С), не агрессивных к материалу корпуса датчика

Количество чувствительных элементов: 1
Номинальная статическая характеристика: ХА (K)
Диапазон измеряемых температур: −40...+400°С
Длина монтажной части: 60...320 мм
Диаметр монтажной части: 2,0 мм
Тип спая: изолированный или неизолированный
Материал корпуса датчика: сталь AISI 321

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 3 630 руб. Наличие: 5...6 недель

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до +1250 °С), не агрессивных к материалу корпуса датчика.

В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:

хромель-копель (L). Термопары обладают высокой стабильностью при температурах до +600°С;
хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до +1100°С;
нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от −40...+1250°С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.

Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами:

низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);

разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.

Общие сведения о термопарах:

В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.

КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды. Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.

Технические характеристики:

Параметры	Значение
Диапазон измерения температуры:	−40…+400°C
Градуировка	К(ХА)
Диаметр КТМС	2,0 мм
Длина монтажной части	60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм
Количество рабочих термопар в изделии	1
Рабочий спай	Изолированный, неизолированный
Материал корпуса датчика	Сталь AISI 321

Тип ТП	Класс допуска	Тр, °С	Тн, °С	Материал защитной оболочки КТМС	Диаметр оболочки, D, мм	Давление	Исполнение спая	Кабельный вывод
ДТПN (НН)	1	−40…+1000 −40…+1250	+900	сплав Nicrobell D	4,5	До 6,3 МПа, в зависимости от конструктивного исполнения	Изолированный или неизолированный	Силиконовый («С»)
ДТПК (ХА)	1	−40…+800	+600	сталь AISI 321	1,5; 2,0; 3,0			Силиконовый («С») Экранированный ННЭ («К»)
ДТПК (ХА)	1	−40…+900	+700	сталь AISI 310	4,5			Силиконовый («С») Экранированный ННЭ («К»)
ДТПL (ХК)	2	−40…+600	+450	сталь 12Х18Н10Т	3,0			Кабель СФКЭ-ХК К
ДТПJ (ЖК)	1	−40…+400 −40…+600	+250 +450	сталь AISI 316	3,0; 4,5			Экранированный ННЭ («К») Силиконовый («С»)

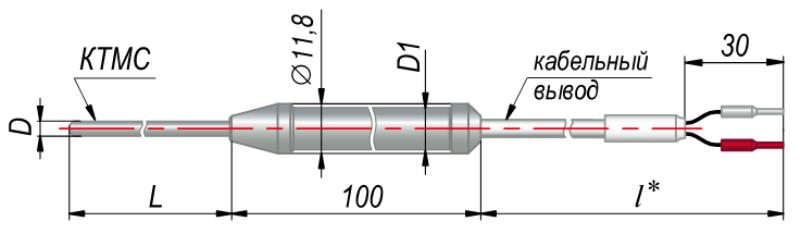

Габаритные размеры

D = 2,0 мм D1 = 10 мм L = 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм l* = 0,2 – стандарт, 0,3...20,0 м – по заказу
