Термопара с коммутационной головкой дТП015

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.

Количество чувствительных элементов: 1 или 2
Номинальная статическая характеристика: ХА (К), ХК (L)
Диапазон измеряемых температур: −40...+600°С, −40...+800°С
Класс допуска: 2
Длина монтажной части: 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Диаметр монтажной части: 8 мм
Тип спая: изолированный или неизолированный
Материал корпуса датчика: сталь 12Х18Н10
Исполнение коммутационной головки: пластмасса

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 1 284 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до +900°С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).

При измерении температуры выше +120°C рекомендуем использовать датчики с металлической головкой.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

+200°C - для клеммных головок из силумина;
+120°C - для головок из полиамида.

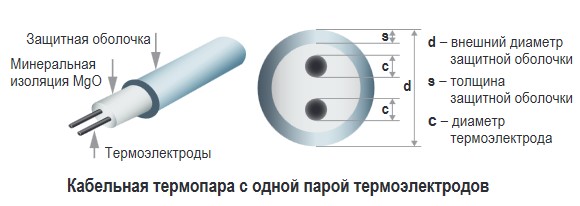

Принцип действия и конструкция: Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

ТХА (К) – для ДТПК
ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):

вероятность безотказной работы – не менее 0,95 за 16 000 час;
средний срок службы – не менее 4 лет;
гарантийный срок эксплуатации – 2 года.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

+ 200 °С – для клеммных головок из алюминиевого сплава;
+120 °С – для головок из полиамида.

Для монтажа датчиков ДТПХхх5 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Основные преимущества термопар ОВЕН:

Большой диапазон измеряемых температур
Возможность измерения высоких температур
Разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности
Способны выдерживать большие рабочие давления
Для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах

Технические характеристики:

Параметр	Значение
Модель	ДТПLхх5	ДТПКхх5
Номинальная статическая характеристика (НСХ)	ХК (L) хромель-копель	ХА (К) хромель-алюмель
Диапазон измеряемых температур	–40…+600°C	–40…+800°C
Класс допуска датчика	2
Допустимое отклонение	±3°С
Длина монтажной части (L)	60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Диаметр монтажной части (D)	8 мм
Условное давление	0,4…10 МПа (в зависимости от конструктивного исполнения)
Исполнение рабочего спая термопары, относительно корпуса датчика	Изолированный или неизолированный
Диаметр термоэлектродной проволоки	0,5 мм, 0,7 мм, 1,2 мм
Показатель тепловой инерции - с изолированным рабочим спаем - с неизолированным рабочим спаем	≤ 20 с ≤ 10 с
Количество рабочих термопар в изделии	1 или 2
Исполнение коммутационной головки	пластмасса
Материал коммутационной головки	полиамид
Материал корпуса датчика	сталь 12Х18Н10Т
Степень защиты по ГОСТ 14254	IP54/IP67
Степень защиты	IP54

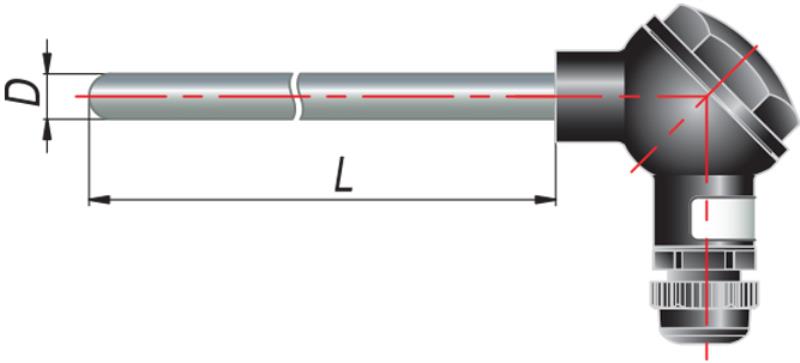

Габаритные размеры

D = 8 мм L = 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм

Габаритные размеры коммутационных головок

Стандартная головка

Увеличенная головка

Обозначение при заказе ДТПXX5

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска	1		2
Тип	Диапазон измерения	Допустимые отклонения	Диапазон измерения	Допустимые отклонения
ХА (К)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХА (К)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХК (L)	–	–	−40...+360°С	±2,5°С
ХК (L)	–	–	+360...+800°С	±(0,7°С+0,005T)
ЖК (J)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ЖК (J)	+375...+750°С	±0,004Т	+333...+900°С	±0,0075Т
НН (N)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
НН (N)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХКн (E)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХКн (E)	+375...+800°С	±0,004Т	+333...+990°С	±0,0075Т
МКн (Т)	−40...+125°С	±0,5°С	−40...+135°С	±1,0°С
МКн (Т)	+125...+350°С	±0,004Т	+135...+350°С	±0,0075Т
ПП (S)	0...+1100°С	±1,0°С	0...+600°С	±1,5°С
ПП (S)	+1100...+1600°С	±(1,0+0,003(Т−1100))	+600...+1600°С	±0,0025Т

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
