Миниатюрный вакуумный эжектор ABM

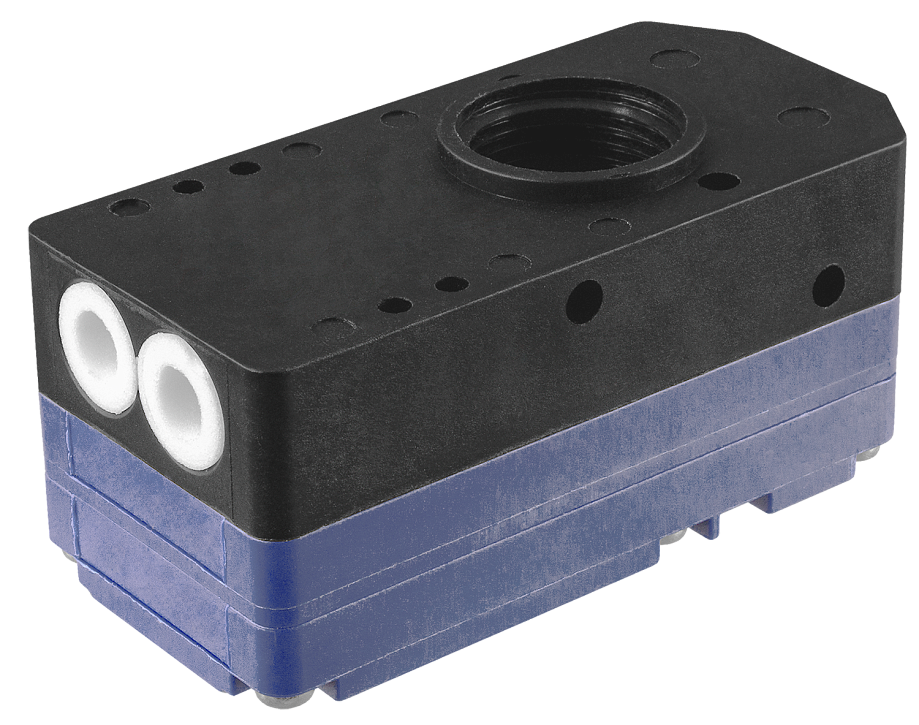

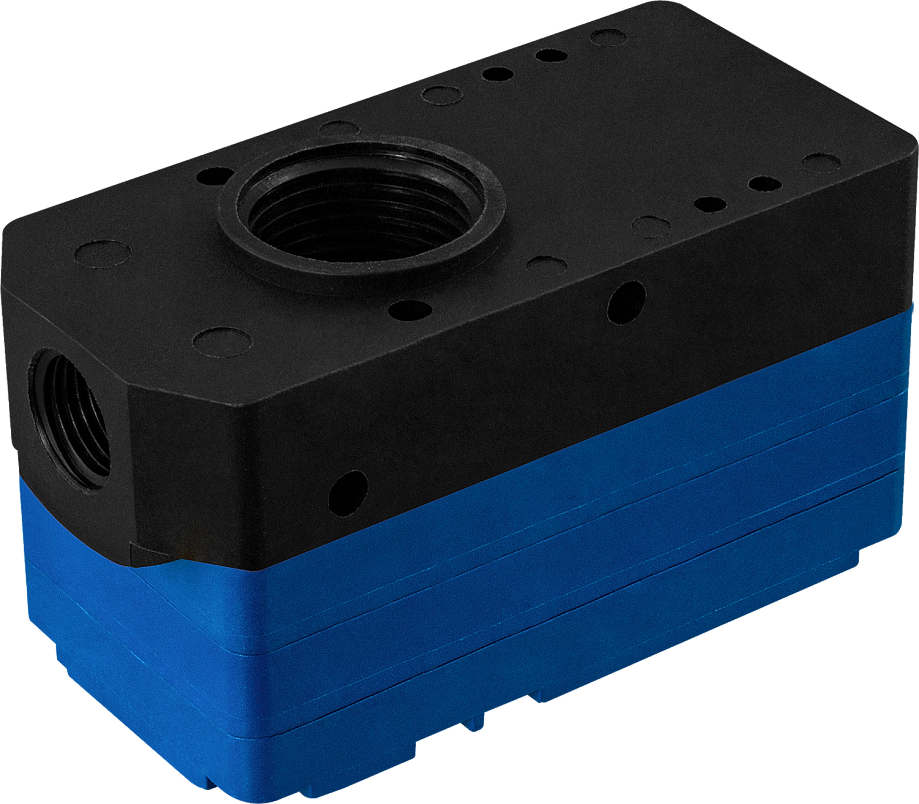

ABM20-B порты сброса с внутренним глушителем

Прибор для создания вакуума с помощью кинетической энергии струи сжатого воздуха

Рабочая среда: сжатый воздух без содержания масла
Максимальный вакуум: −85 кПа
Максимальный вакуумный расход: 35...220 л/мин
Расход воздуха: 12...125 л/мин
Рабочее давление: 0,45...0,6 МПа
Уровень шума: 50...68 дБА
Материал уплотнения: NBR
Присоединение: G⅛", G⅜" – выход вакуума; G⅛", штуцер под трубку ∅ 5 мм – вход сжатого воздуха
Компактность и малый вес

В закладки

от 4 040 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Вакуумный эжектор ABM предназначен для создания вакуума с помощью кинетической энергии струи сжатого воздуха

Особенности:

Для условий работы, требующих значительного расхода вакуума и небольшого расхода воздуха
Одноступенчатый (одно сопло)
Низкий уровень шума
Внутренний (типы А и В) или внешний (тип С) глушитель
Встроенный фильтр грубой очистки на порте вакуума
Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание

Области применения:

Принцип работы:

В основе работы эжектора лежит эффект Вентури. Сжатый воздух входит через порт Р и проходит через сопло. сразу за соплом возникает область падения давления (вакуум), что вызывает подсос воздуха через порт вакуума V. Втянутый и сжатый воздух смешиваются и удаляются от места всасывания энергией сжатого воздуха, а далее сбрасываются через порт сброса (выхлопа) С с внутренним или внешним глушителем

Пример использования:

Пневматическая система:

Технические характеристики:

Параметр	Значение
Рабочая среда	Сжатый воздух без содержания масла
Максимальный вакуум	−85 кПа
Максимальный вакуумный расход	35...220 л/мин
Потребление воздуха	12...125 л/мин
Диапазон рабочего давления	0,45...0,6 МПа оптимально 0,45...0,5 МПа
Максимальное давление	0,7 МПа
Уровень шума	50...68 дБА
Рабочая температура	−20...+80°C
Присоединение	G⅛″, G⅜″ – выход вакуума; G⅛″, штуцер под трубку ∅ 5 мм – вход сжатого воздуха

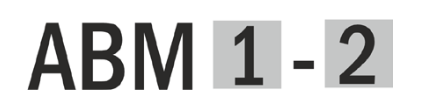

Модификации прибора. Обозначение для заказа:

1 – Модификация:

– 5;

– ...

–30.

2 – Тип присоединения (характеристики см. в таблице):

– А;

– В;

– C.

Присоединение:

Тип присоединения	Выход вакуума	Вход сжатого воздуха	Глушитель	Модель эжектора
А	G⅛"	штуцер под трубку ∅5 мм	Внутренний	ABX5, ABX10
В	G⅜"	G⅛"	Внутренний	ABX5...30
С	G⅜"	G⅛"	Внешний	ABX5...30

Модификации:

Модель	Макс. вакуумный расход, л/мин	Расход воздуха, л/мин	Уровень шума, дБА	Габаритные размеры, мм
Модель	Макс. вакуумный расход, л/мин	Расход воздуха, л/мин	Уровень шума, дБА	тип A	тип B	тип C
ABM5	35...37	12...20	50...65	17×72,5×31	20,7×64×31	87,2×64×31
ABM10	70...75	28...42	55...68	17×72,5×31	20,7×64×31	87,2×64×31
ABM20	141...150	55...85	60...68	−	28×64×31	94,5×64×31
ABM30	175...220	87...125	60...68	−	35×64×31	101,5×64×31

Габаритные размеры

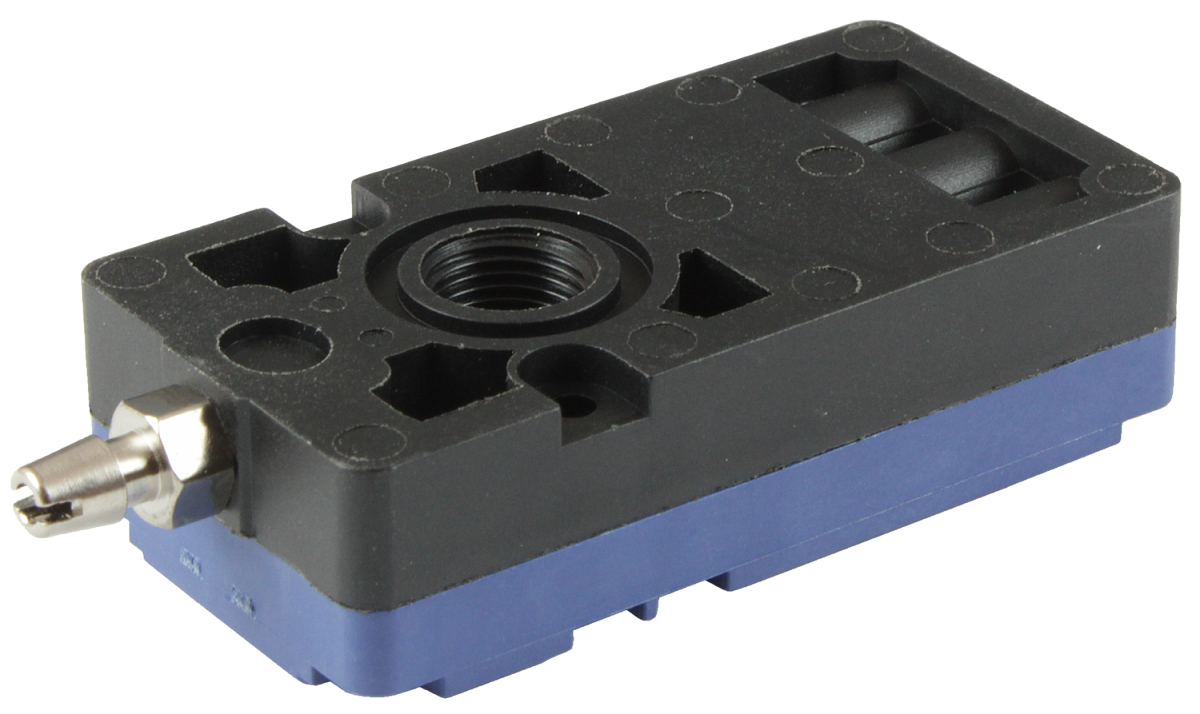

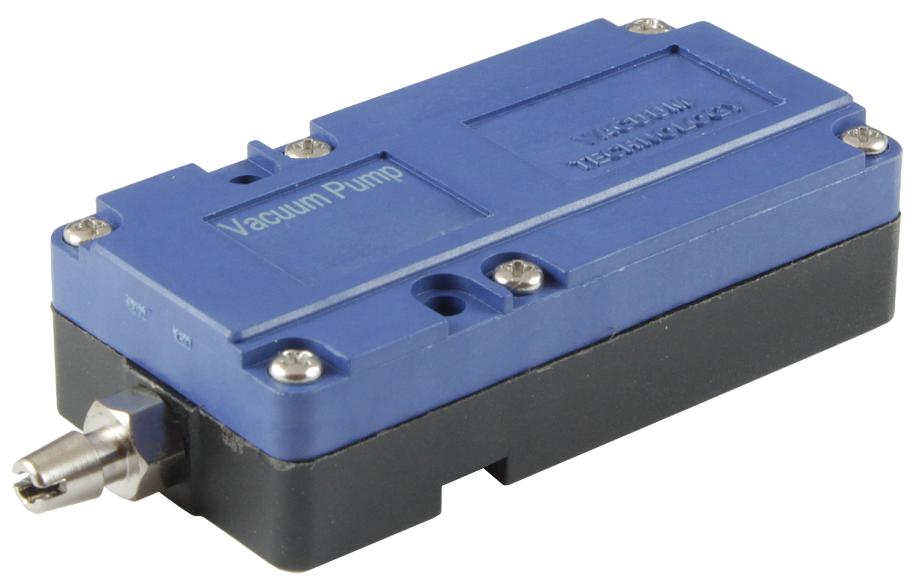

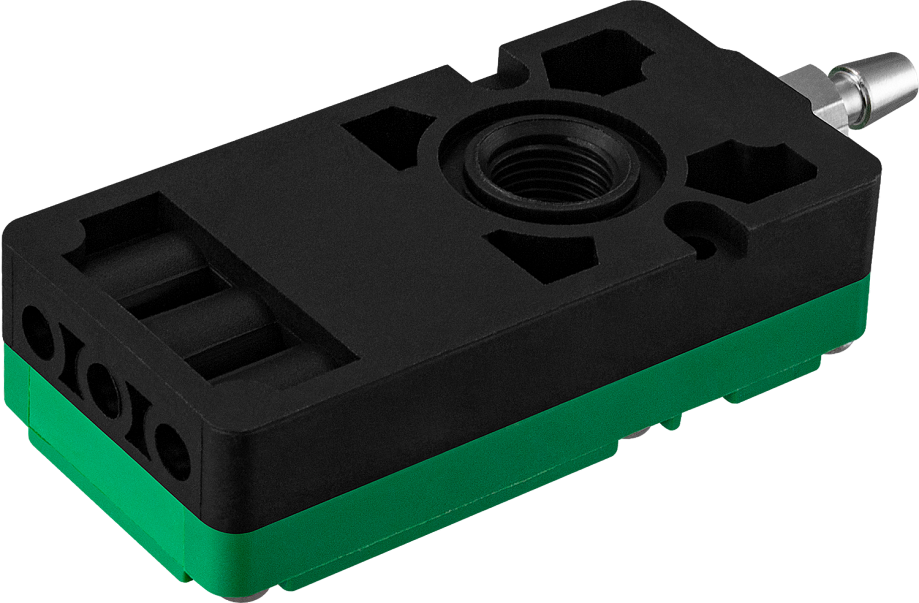

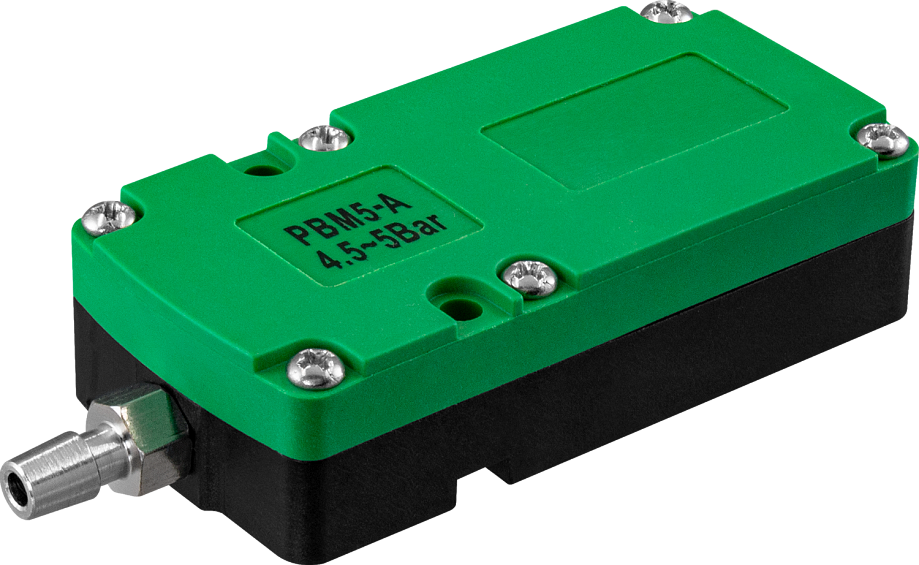

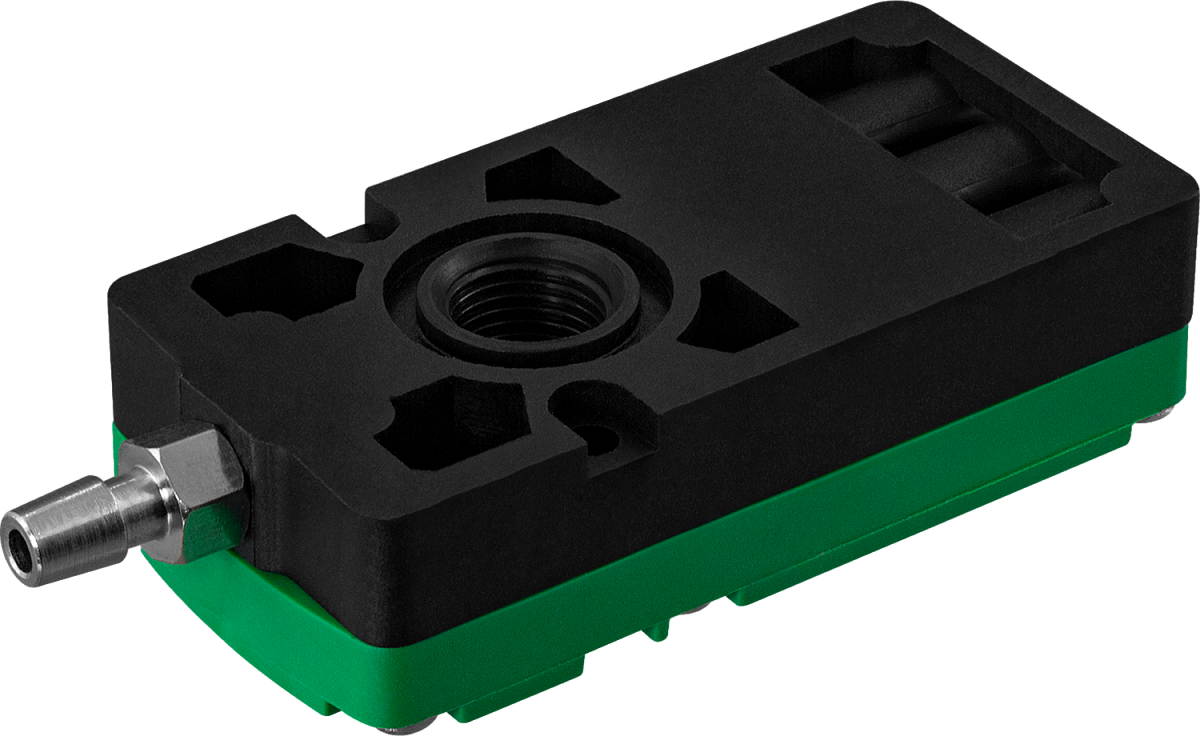

ABM5-A, ABM10-A

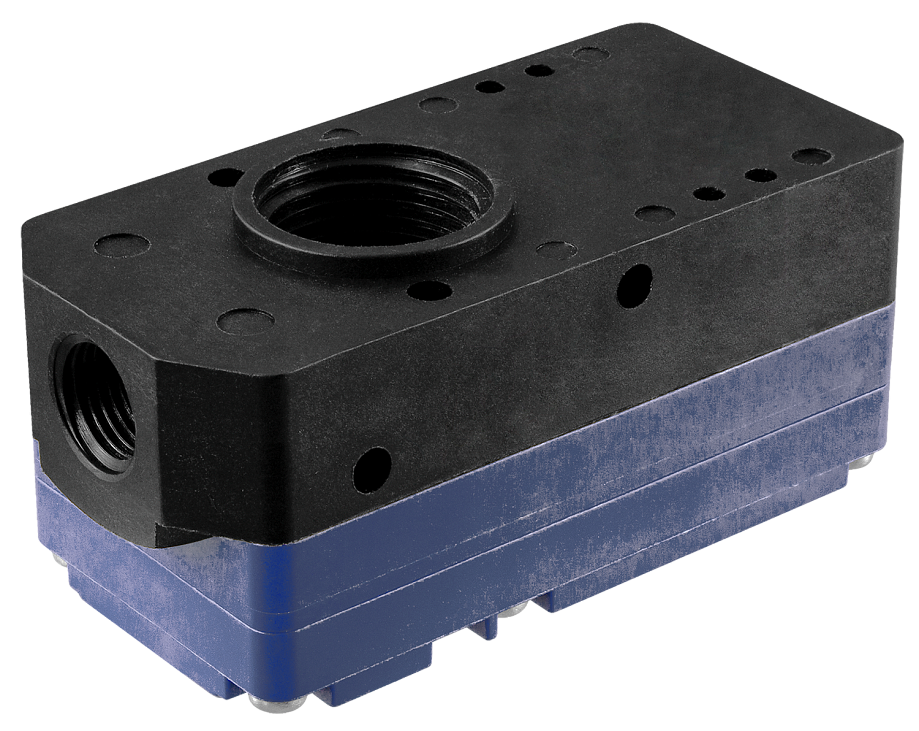

ABM5-B...ABM30-B

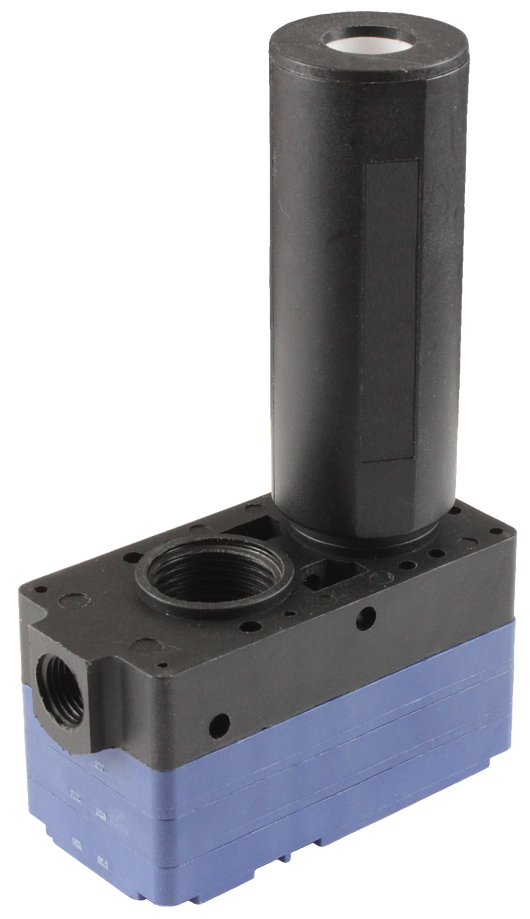

ABM5-C...ABM30-C

Модель	Размер L, мм	Вес, г
ABM5-А	–	58
ABM10-А	–	59
ABM5-В, ABM10-В	20,7	64
ABM5-С, ABM10-С	20,7	84
ABM20-В	28	77
ABM20-С	28	100
ABM30-В	35	89
ABM30-С	35	112

Версия: 2025-09-29-СДГ

Артикул	Модель	Вход сжатого воздуха	Выход вакуума	Глушитель	Срок поставки	Стоимость
ABM5 ABM10 ABM20 ABM30	штуцер под трубку ∅ 5 мм G1/8"	G1/8" G3/8"	Внешний Внутренний

Артикул	Модель	Вход сжатого воздуха	Выход вакуума	Глушитель	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Вход сжатого воздуха	Выход вакуума	Глушитель	Срок поставки	Стоимость
O05693	ABM5	штуцер под трубку ∅ 5 мм	G1/8"	Внутренний	Со склада	4926 руб. – +
O05700	ABM10	G1/8"	G3/8"	Внутренний	Со склада	5635 руб. – +
O05691	ABM20	G1/8"	G3/8"	Внешний	Со склада	7808 руб. – +
O05702	ABM30	G1/8"	G3/8"	Внутренний	Со склада	9516 руб. – +

Артикул	Модель	Вход сжатого воздуха	Выход вакуума	Глушитель	Срок поставки	Стоимость
O05683	ABM5	штуцер под трубку ∅ 5 мм	G1/8"	Внешний	120 дней	15846 руб. – +
O05693	ABM5	штуцер под трубку ∅ 5 мм	G1/8"	Внутренний	Со склада	4926 руб. – +
O05687	ABM5	штуцер под трубку ∅ 5 мм	G3/8"	Внешний	120 дней	15846 руб. – +
O05697	ABM5	штуцер под трубку ∅ 5 мм	G3/8"	Внутренний	120 дней	15846 руб. – +
O05685	ABM5	G1/8"	G1/8"	Внешний	120 дней	15846 руб. – +
O05695	ABM5	G1/8"	G1/8"	Внутренний	120 дней	15846 руб. – +
O05689	ABM5	G1/8"	G3/8"	Внешний	120 дней	4329 руб. – +
O05699	ABM5	G1/8"	G3/8"	Внутренний	120 дней	4040 руб. – +
O05684	ABM10	штуцер под трубку ∅ 5 мм	G1/8"	Внешний	120 дней	15846 руб. – +
O05694	ABM10	штуцер под трубку ∅ 5 мм	G1/8"	Внутренний	120 дней	15846 руб. – +
O05688	ABM10	штуцер под трубку ∅ 5 мм	G3/8"	Внешний	120 дней	15846 руб. – +
O05698	ABM10	штуцер под трубку ∅ 5 мм	G3/8"	Внутренний	120 дней	15846 руб. – +
O05686	ABM10	G1/8"	G1/8"	Внешний	120 дней	15846 руб. – +
O05696	ABM10	G1/8"	G1/8"	Внутренний	120 дней	15846 руб. – +
O05690	ABM10	G1/8"	G3/8"	Внешний	120 дней	5078 руб. – +
O05700	ABM10	G1/8"	G3/8"	Внутренний	Со склада	5635 руб. – +
O05691	ABM20	G1/8"	G3/8"	Внешний	Со склада	7808 руб. – +
O05701	ABM20	G1/8"	G3/8"	Внутренний	120 дней	6345 руб. – +
O05692	ABM30	G1/8"	G3/8"	Внешний	120 дней	9805 руб. – +
O05702	ABM30	G1/8"	G3/8"	Внутренний	Со склада	9516 руб. – +
