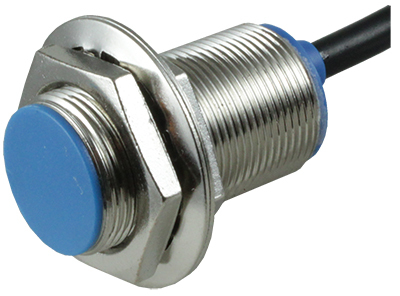

Датчик магнитного поля (датчик Холла) SM18-3010
Особенности:
- Индикатор срабатывания
- Высокая частота переключения
Технические характеристики:
| Параметр | Значение
|
Расстояние срабатывания
| 10 мм |
Типы выходных устройств
| Транзисторный ключ NPN или PNP
|
Контакт
| HО |
| Максимальная частота переключения | 320 кГц |
Материал корпуса
| Метал
|
| Питание | =10...30 В |
| Степень пылевлагозащиты | IP67 |
| Ток потребления | 8 мА |
| Ток нагрузки | 150 мА |
| Рабочая температура | −25…+70°С |
Резьба
| М18×1 |
| Длина датчика | 35 мм |
| Длина провода | 1,82 м
погрешность длины провода ±3% |
| Габаритные размеры | ∅31×40 мм |
| Вес | 95 г |
Модель
| Тип
| Контакт |
SM18-3010NA
| NPN
| НО |
SM18-3010PA
| PNP
| НО |
Схемы подключения
|
| Схема подключения SM18-3010NA | Схема подключения SM18-3010PA |
 |  |
| Габаритные размеры |
 |
Версия: 2024-11-18-СДГ
