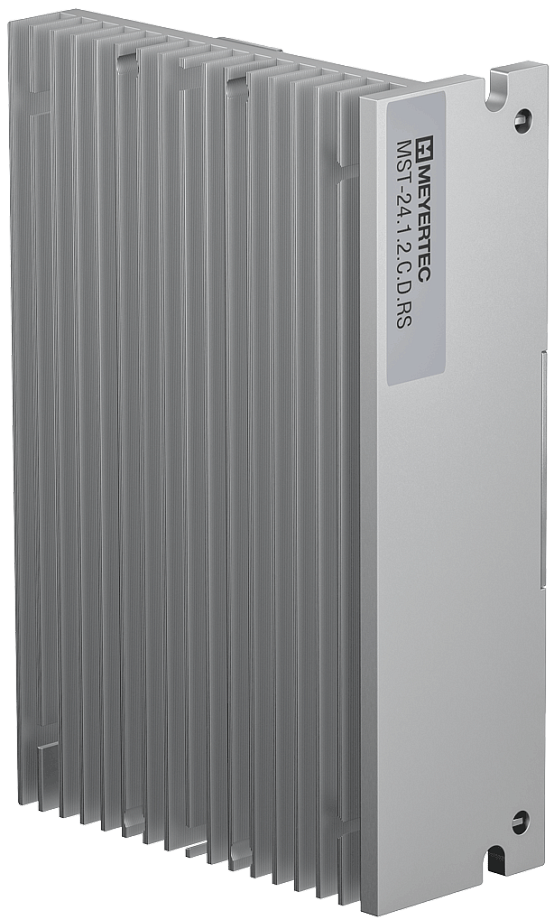

Драйверы шаговых двигателей MEYERTEC MST

Драйверы серии MST предназначены для управления шаговыми двигателями

Питание: ~18...80 В, =18...50 В, =18...110 В
Интерфейс RS-485 Modbus (RTU)
Степень пылевлагозащиты: IP20

В закладки

Цена обновляется

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Драйверы серии MST предназначены для управления шаговыми двигателями. Драйвер получает сигналы от контроллера и генерирует электрические импульсы для управления обмотками двигателя, обеспечивая его движение с заданным шагом. При этом драйвер регулирует ток для оптимальной работы, предотвращая перегрев и минимизируя потери.

Особенности:

Наличие интерфейса RS-485.
Возможность управления двухфазными и трехфазными шаговыми двигателями.
Встроенный S-образный профиль кривой разгона/торможения.
Возможность настройки параметров разгона и параметров торможения отдельно.
Конфигурация и настройка режимов работы прибора и параметров управления с помощью программного конфигуратора.
Возможность управления шаговым двигателем с обратной связью (серворежим).
Наличие трех режимов управления:

- от внешних импульсов;
- посредством внешних дискретных сигналов (режим IO);
- по интерфейсу RS-485 (Modbus RTU)

Примеры применений:Системы этикетировки и упаковки. Используются в конвейерных системах для точного позиционирования этикетки или самой продукции для упаковки.
Преимущества:

не требуют обратной связи для контроля положения, что упрощает систему и повышает ее надежность
высокая точность позиционирования исполнительных механизмов

Автоматизированные системы подачи. Используются в конвейерах или системах подачи деталей, где требуется точное перемещение на фиксированные расстояния.
Преимущества:

Надежность и простота управления движением на небольшие расстояния.
Экономичность для задач с низкими требованиями к скорости.

Станки с ЧПУ (гравировальные и фрезерные). Шаговые приводы применяются для перемещения инструмента или заготовки с высокой точностью.
Преимущества:

Высокая точность для задач, где не требуется высокая скорость.
Отсутствие необходимости в датчиках положения, что упрощает систему.

Роботизированные манипуляторы для сборки. В роботах для сборки мелких деталей шаговые приводы обеспечивают точное позиционирование конечного эффектора.
Преимущества:

Высокая точность позиционирования в малых областях.
Простота интеграции в системы с фиксированными траекториями движения.

Технические характеристики:

Параметр		MST-24	MST-34
Электропитание
Напряжение питания Uпит (клеммы V+, V-)	постоянного тока	18...50 В	18...110 В
Напряжение питания Uпит (клеммы V+, V-)	переменного тока (50 Гц)	-	18...80 В
Выходные характеристики
Максимальный ток фазы двигателя (амплитудное значение) на клеммах A+, A-, B+, B-		6 А	8 А
Нагрузочная способность выхода для питания внешнего энкодера (клеммы E5V, EGND)		5 В, 150 мА
Дискретные входы
Дискретные входы для приема дифференциального сигнала (клеммы IN1, IN2)	Максимальная частота принимаемых внешних импульсов	200 кГц
	Количество	2
	Тип	изолированные оптопары
Дискретные входы с общим проводом (клеммы IN3...IN6)	Количество	4
	Тип	оптопары с общим проводом
	Максимальное входное напряжение постоянного тока	24 В
Аналоговые входы
Аналоговый вход для подключения внешнего потенциометра	Количество	-	1
Аналоговый вход для подключения внешнего потенциометра	Номинальное сопротивление подключаемого потенциометра	-	10...100 кОм
Дискретные выходы
Количество		2
Максимально допустимый постоянный ток		150 мА
Максимально допустимое напряжение постоянного тока		30 В
Интерфейс RS-485
Протокол		Modbus (RTU)
Скорость обмена		9600, 19200, 38400, 115200 бит/с
Встроенный отключаемый согласующий резистор шины		120 Ом
Корпус
Степень защиты корпуса		IP20

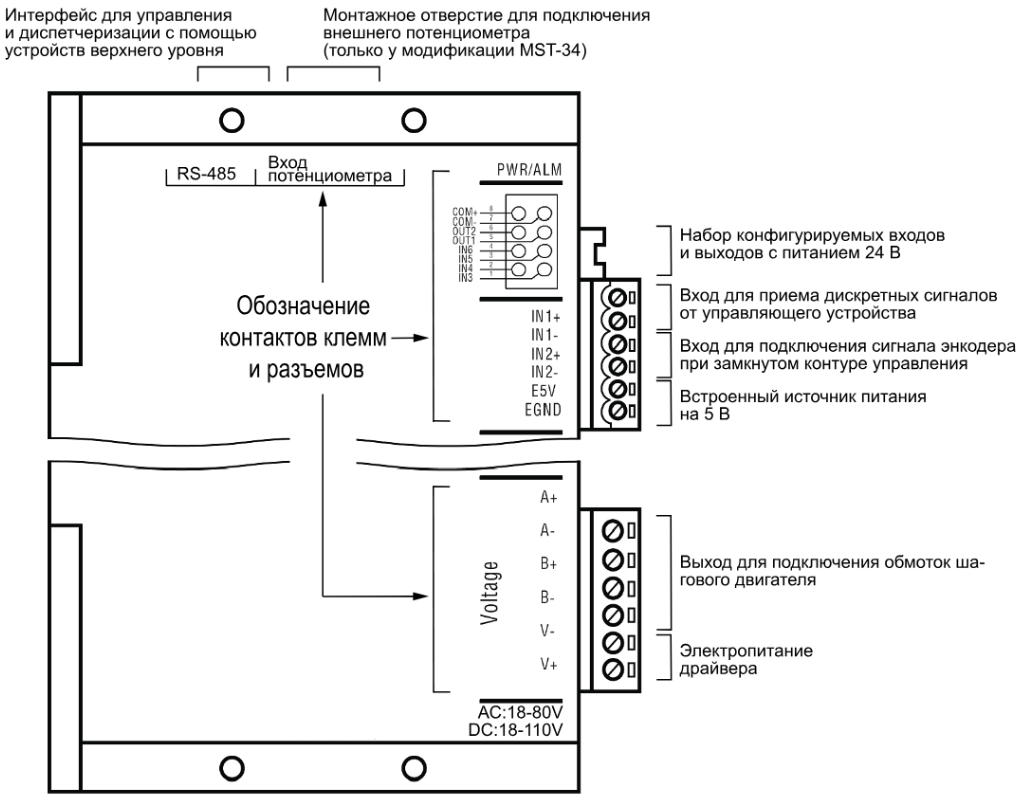

Функциональная схема прибора

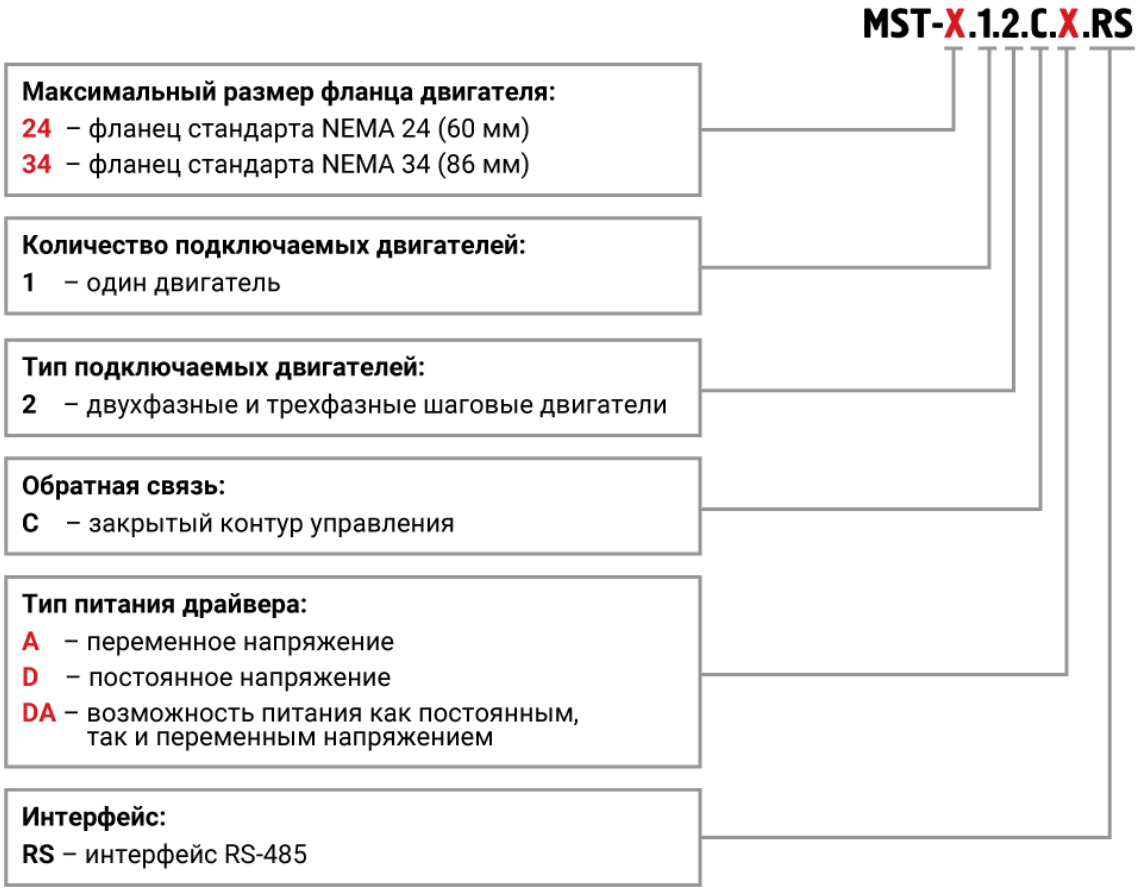

Модификации

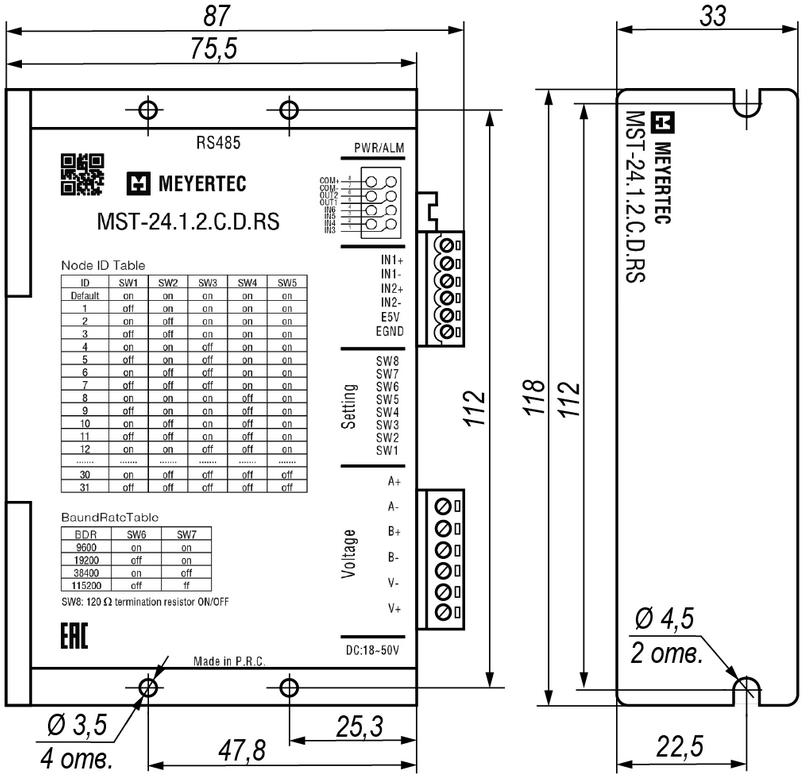

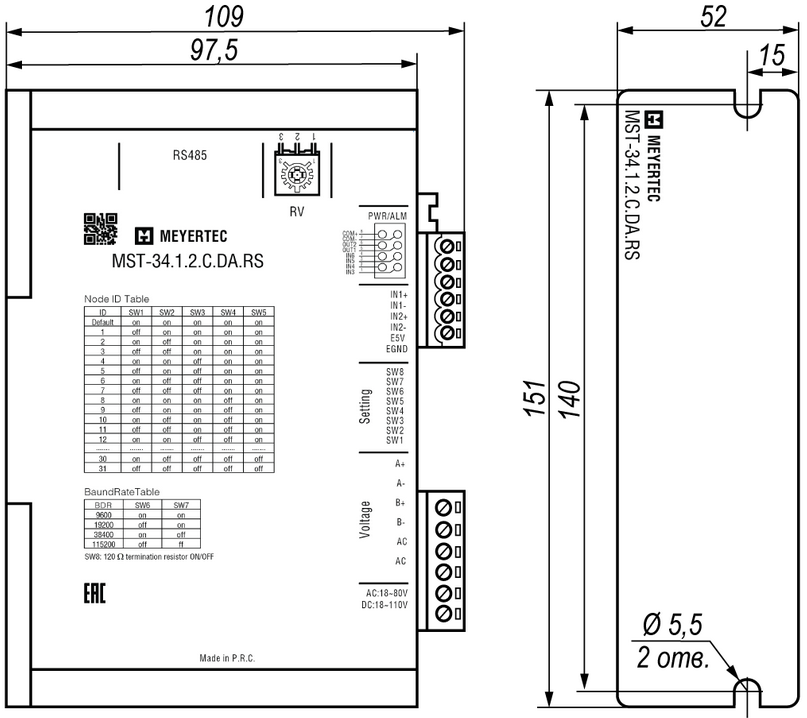

Габаритные и присоединительные размеры

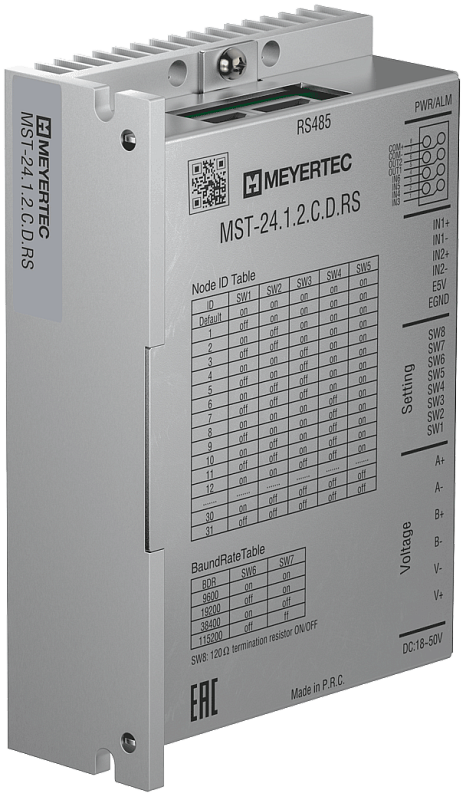

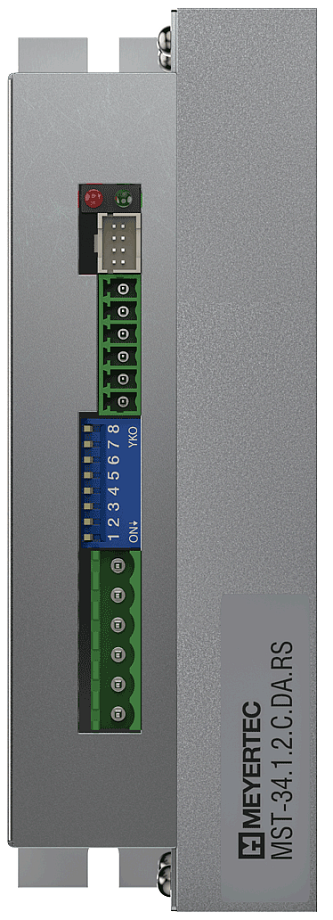

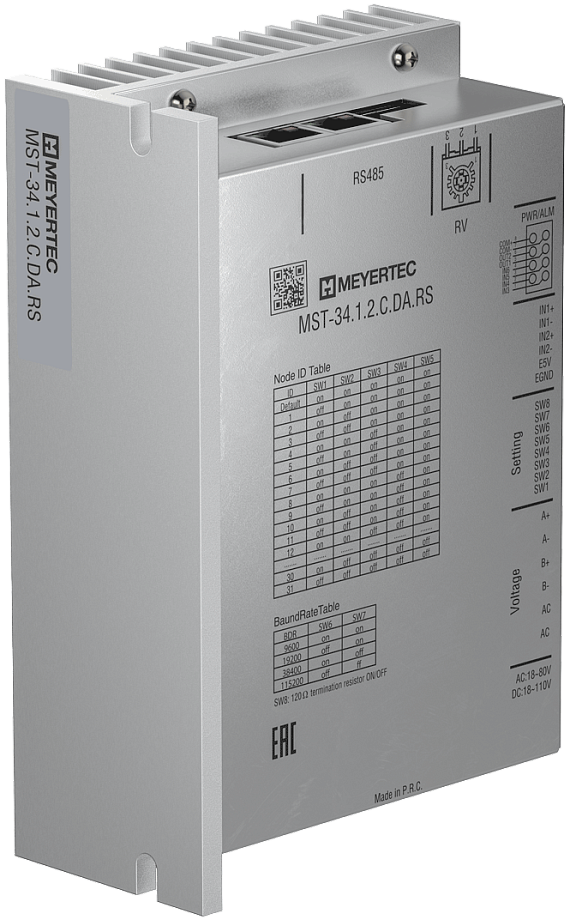

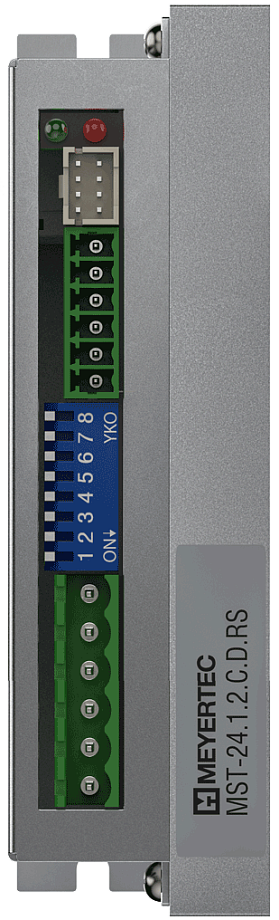

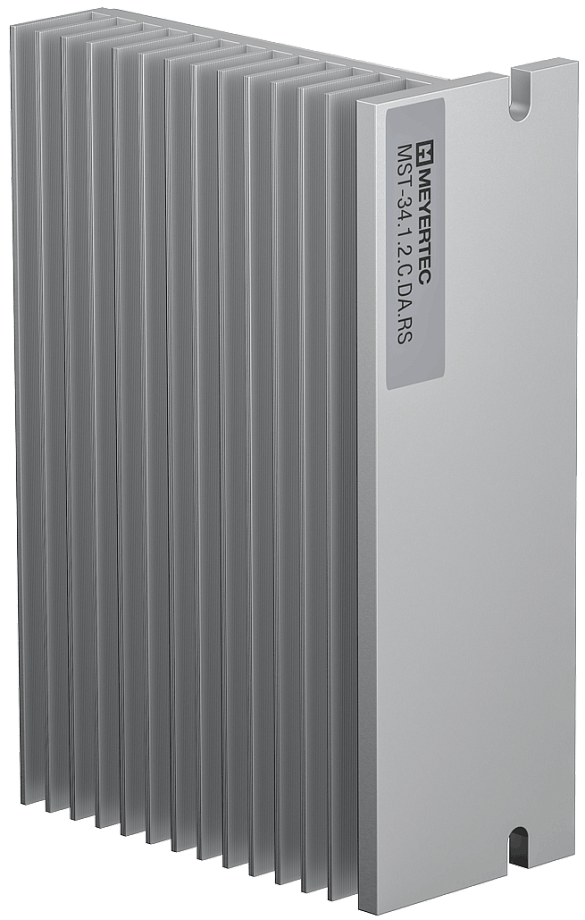

MST-24.1.2.С.D.RS		MST-34.1.2.C.DA.RS

Схемы подключения

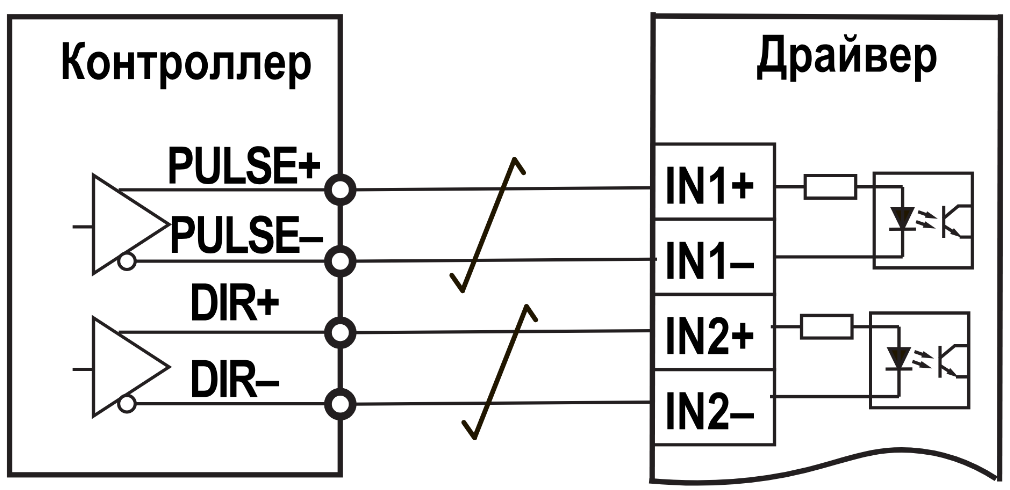

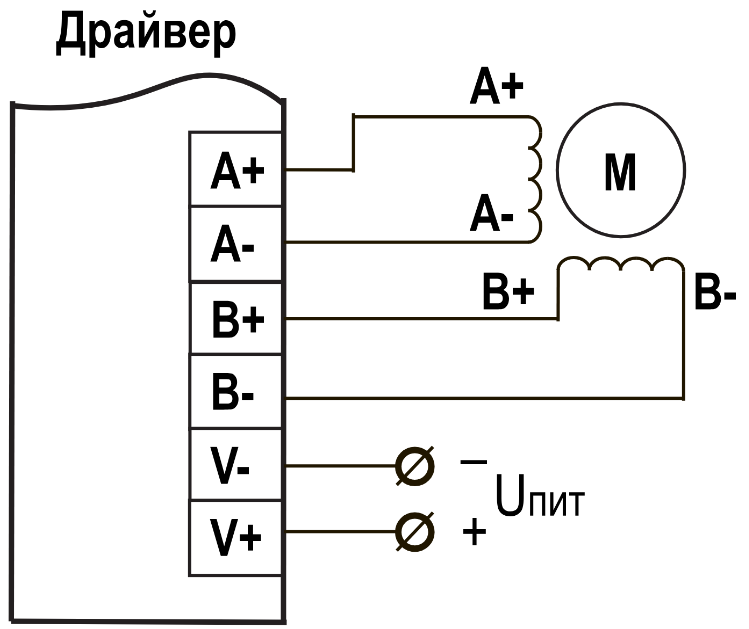

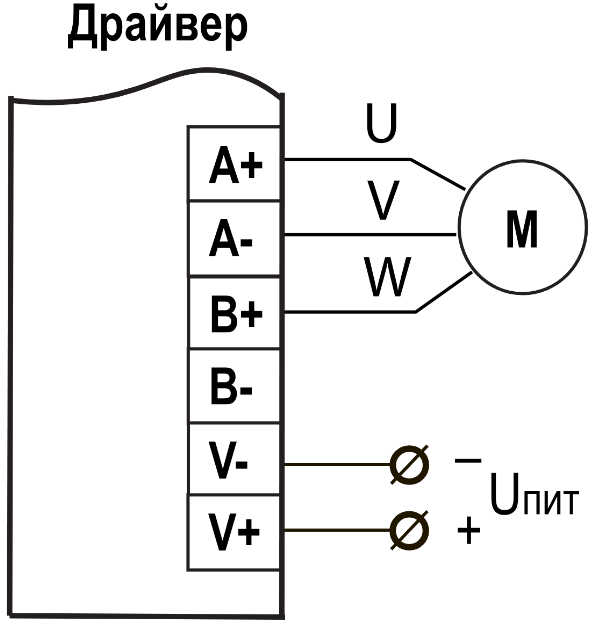

Схема подключения к прибору электропитания и двухфазного шагового двигателя	Схема подключения к прибору электропитания и трехфазного шагового двигателя	Схема подключения к дискретным входам IN1, IN2 для приема дифференциальных сигналов внешних импульсов

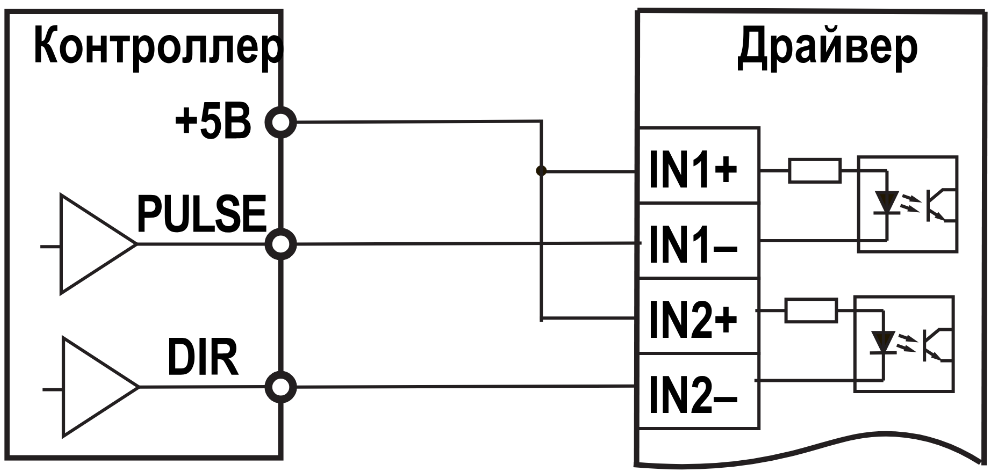

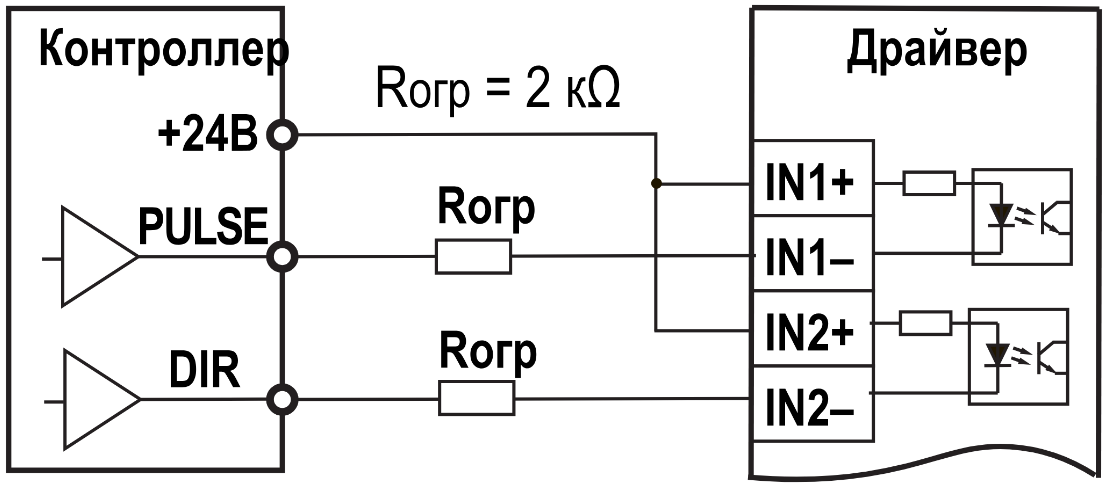

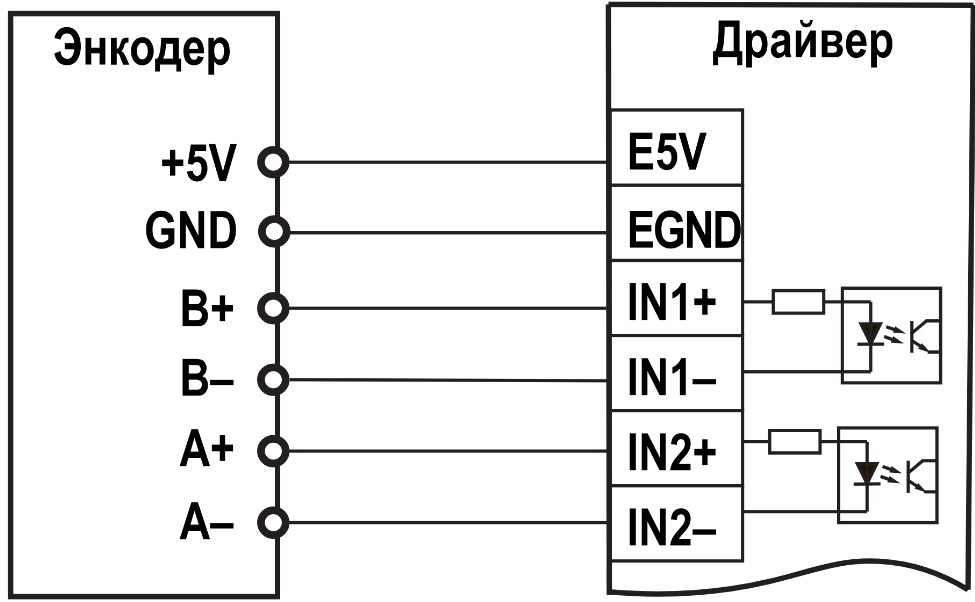

Схема подключения квадратурного энкодера к дискретным входам IN1, IN2	Схема подключения к дискретным входам IN1, IN2 несимметричных сигналов напряжением 5 В	Схема подключения к дискретным входам IN1, IN2 несимметричных сигналов напряжением 24 В с использованием ограничительного резистора Rогр

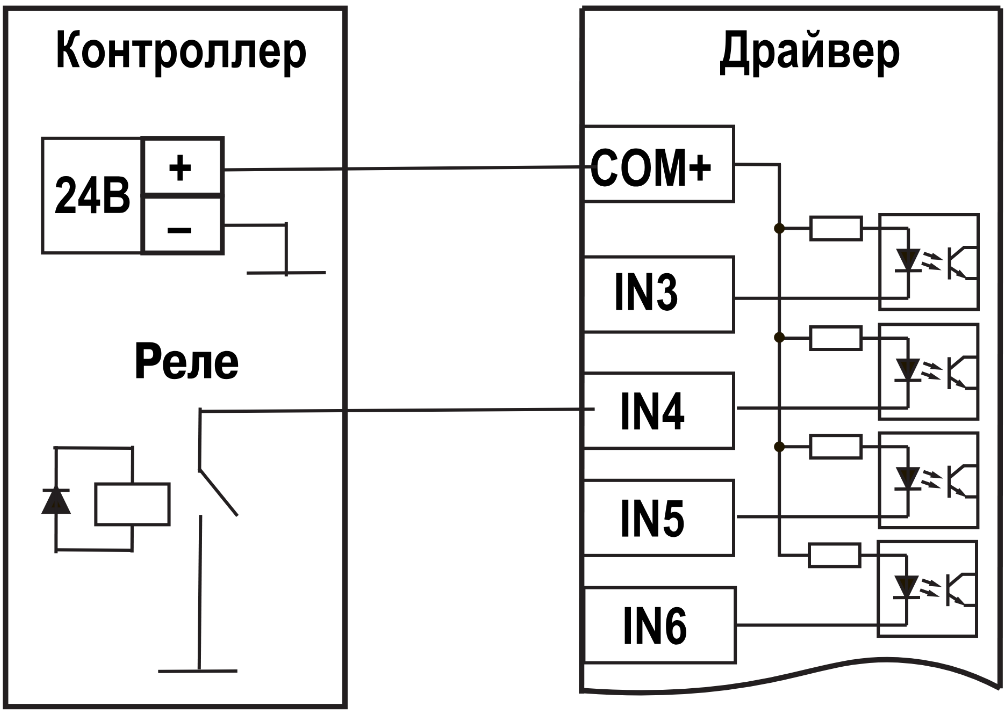

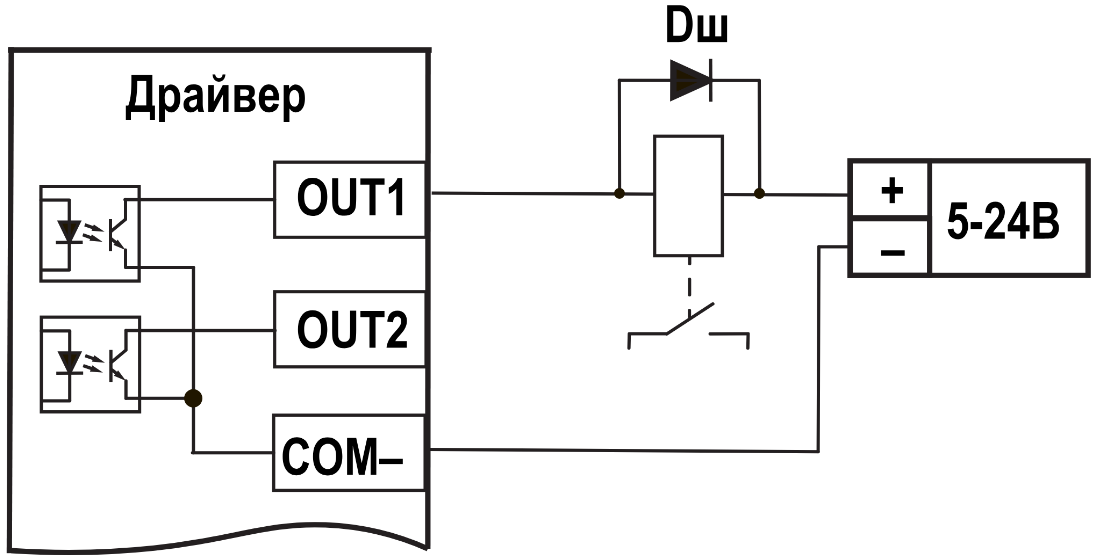

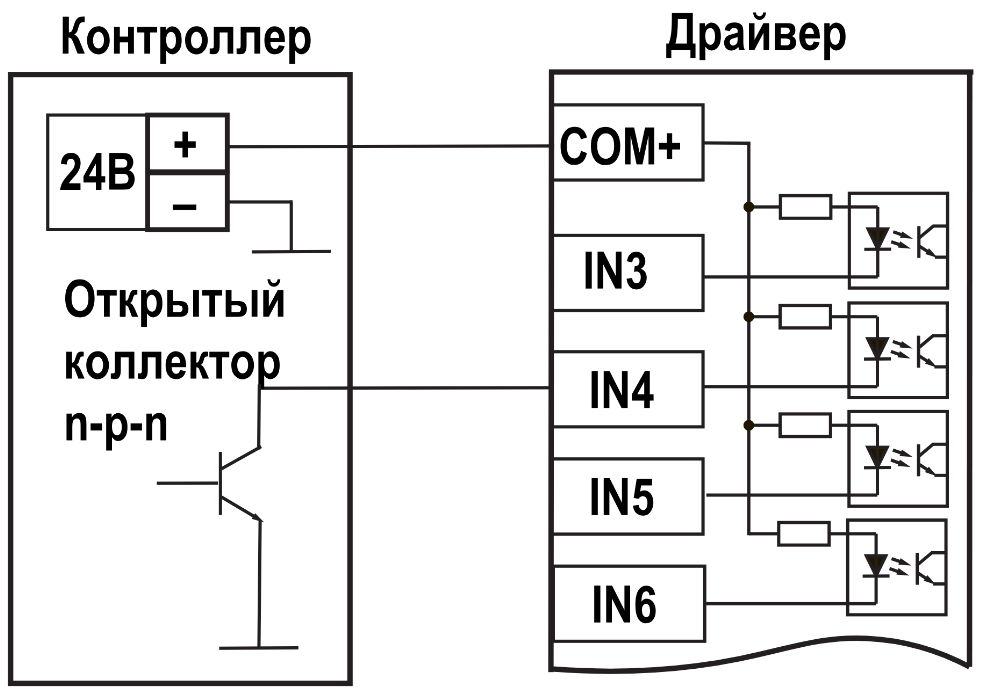

Схема подключения сигналов релейных выходов к дискретным входам IN3...IN6	Схема подключения выходных сигналов типа открытый коллектор (n-p-n) к дискретным входам IN3...IN6	Схема подключения релейной нагрузки к дискретным выходам OUT1 и OUT2

Версия: 2026-04-10-СДГ
