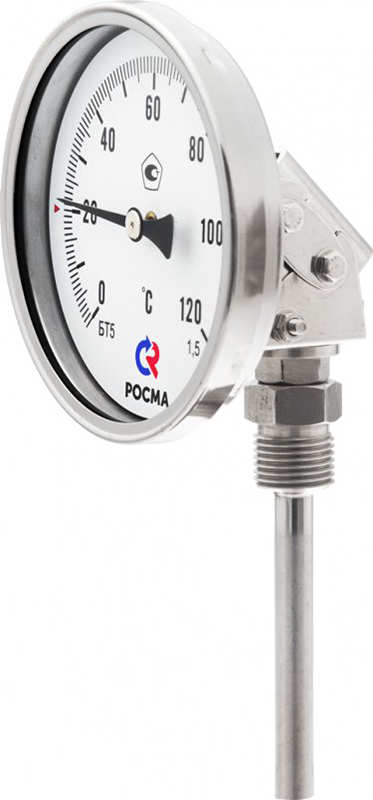

Термометр БТ СЕРИИ 220, КОРРОЗИОННОСТОЙКИЙ, УНИВЕРСАЛЬНЫЙ

Прибор для измерения температуры агрессивных жидкостей и газов

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение
Диапазон измерения температуры: −30…+50°C, 0…+60°C, 0…+100°C, 0...+120°C, 0...+160°C, 0...+200°C, 0...+250°C, 0...+350°C, 0...+450°C
Класс точности: 1,0 или 1,5
Диаметр корпуса: 80...150 мм
Длина погружной части: 46...300 мм
Тип присоединения: универсальное, с поворотно-откидным корпусом
Резьба присоединения: G½" или M20×1,5

В закладки

от 4 178 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Коррозионностойкий термометр с универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	80 мм, 100 мм, 150 мм
Класс точности	1,0* / 1,5
Диапазон показаний температур	−30…+50°C, 0…+60°C, 0…+100°C, 0...+120°C, 0...+160°C, 0...+200°C, 0...+250°C, 0...+350°C, 0...+450°C
Диапазон показаний температур
Диапазон рабочих температур - Окружающая среда	−60…+60°C
Длина погружной части - Ø80 - Ø100, Ø150	46 мм / 64 мм / 100 мм / 150 мм / 200 мм / 250 мм 64 мм / 100 мм / 150 мм / 200 мм / 250 мм / 300 мм
Чувствительный элемент	Биметаллическая спираль
Шток	Нержавеющая сталь 08Х18Н10
Корпус	IP54, нержавеющая сталь 08Х18Н10 Опция: IP65
Кольцо	Нержавеющая сталь 08Х18Н10, байонетное
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Присоединение	Универсальное, с поворотно-откидным корпусом, угол поворота до 90°
Резьба присоединения (на штоке)	G½" или М20х1,5

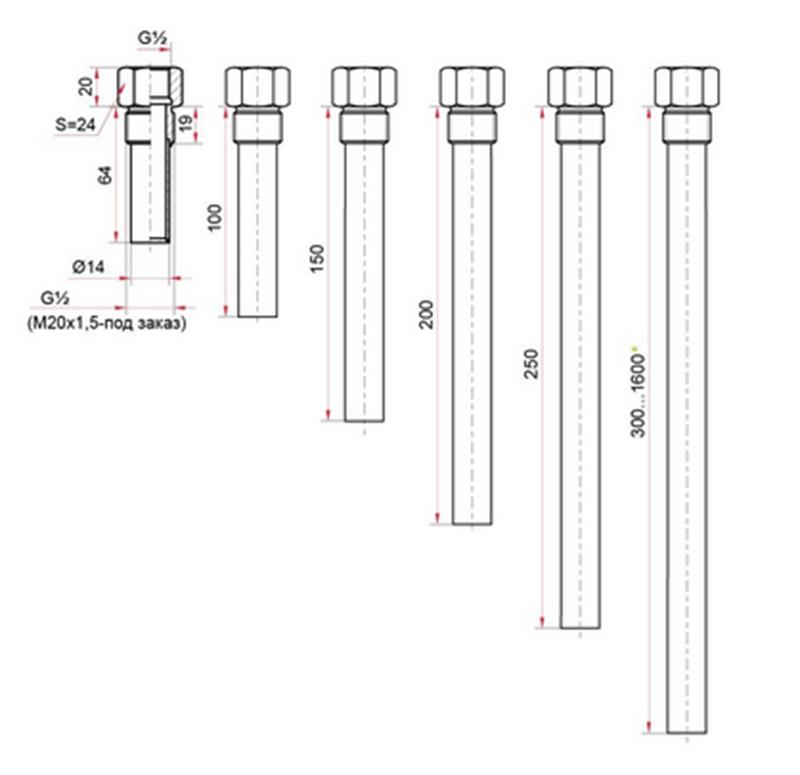

Комплектность	Без гильзы Опция: гильза из нержавеющей стали 08Х18Н10
Рабочее давление - На штоке - На гильзе из нержавеющей стали	10 МПа 25 МПа
Регулировка	На корпусе с тыльной стороны
Межповерочный интервал	3 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4211-001-4719015564-2008

* — опция.
** — под заказ возможно изготовление погружной части длиной до 1600 мм.

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний температуры, °C
БТ-44.220	80	1,0*; 1,5	−30…+50; 0…+60 / +100 / +120 / +160 / +250 / +300 / +350 / +450
БТ-54.220	100
БТ-74.220	150

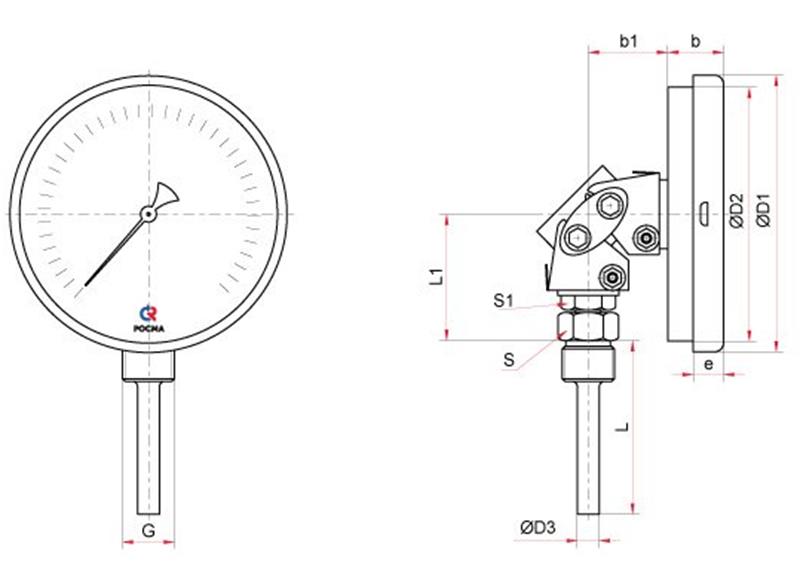

Габаритные размеры
Универсальное присоединение

Тип	Ø, мм	D1, мм	D2, мм	D3, мм	b, мм	b1, мм	e, мм	L, мм	L1, мм	S, мм	S1, мм	G	Вес, кг
БТ-44.220	80	81	75	10	19	36	10	46 / 64 / 100 / 150 / 200 / 250 / 300*	53	22	17	G½ или М20×1,5	0,32
БТ-54.220	100	107	99		19		11	64 / 100 / 150 / 200 / 250 / 300*					0,39
БТ-74.220	150	160	149		21		17	64 / 100 / 150 / 200 / 250 / 300*					0,63

* — под заказ возможно изготовление погружной части длиной до 1600 мм (с шагом 50 мм).

Версия: 2020-06-09-ШАР

Артикул	Диаметр, мм	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость
80 100 150	-30 0	50 60 100 120 160 250 300 350 450	46 64 100 150 200 250 300

Артикул	Модель	Диаметр, мм	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Модель	Диаметр, мм	t°С min	t°С max	L балл, мм	Срок поставки	Стоимость
Q23502	БТ-44.220	80	-30	50	46	1...2 недели	4178 руб. – +
Q23503	БТ-44.220	80	0	60	46	1...2 недели	4178 руб. – +
Q23504	БТ-44.220	80	0	100	46	1...2 недели	4178 руб. – +
Q23505	БТ-44.220	80	0	120	46	1...2 недели	4178 руб. – +
Q23506	БТ-44.220	80	0	160	46	1...2 недели	4178 руб. – +
Q23507	БТ-44.220	80	0	250	46	1...2 недели	4178 руб. – +
Q23508	БТ-44.220	80	0	300	46	1...2 недели	4178 руб. – +
Q23509	БТ-44.220	80	0	350	46	1...2 недели	4178 руб. – +
Q23510	БТ-44.220	80	0	450	46	1...2 недели	4178 руб. – +
Q23511	БТ-44.220	80	-30	50	64	1...2 недели	4329 руб. – +
Q23512	БТ-54.220	100	-30	50	64	1...2 недели	4553 руб. – +
Q23513	БТ-74.220	150	-30	50	64	1...2 недели	8613 руб. – +
Q23514	БТ-44.220	80	0	60	64	1...2 недели	4329 руб. – +
Q23515	БТ-54.220	100	0	60	64	1...2 недели	4553 руб. – +
Q23516	БТ-74.220	150	0	60	64	1...2 недели	8613 руб. – +
Q23517	БТ-44.220	80	0	100	64	1...2 недели	4329 руб. – +
Q23518	БТ-54.220	100	0	100	64	1...2 недели	4553 руб. – +
Q23519	БТ-74.220	150	0	100	64	1...2 недели	8613 руб. – +
Q23520	БТ-44.220	80	0	120	64	1...2 недели	4329 руб. – +
Q23521	БТ-54.220	100	0	120	64	1...2 недели	4553 руб. – +
Q23522	БТ-74.220	150	0	120	64	1...2 недели	8613 руб. – +
Q23523	БТ-44.220	80	0	160	64	1...2 недели	4329 руб. – +
Q23524	БТ-54.220	100	0	160	64	1...2 недели	4553 руб. – +
Q23525	БТ-74.220	150	0	160	64	1...2 недели	8613 руб. – +
Q23526	БТ-44.220	80	0	250	64	1...2 недели	4329 руб. – +
Q23527	БТ-54.220	100	0	250	64	1...2 недели	4553 руб. – +
Q23528	БТ-74.220	150	0	250	64	1...2 недели	8613 руб. – +
Q23529	БТ-44.220	80	0	300	64	1...2 недели	4329 руб. – +
Q23530	БТ-54.220	100	0	300	64	1...2 недели	4553 руб. – +
Q23531	БТ-74.220	150	0	300	64	1...2 недели	8613 руб. – +
Q23532	БТ-44.220	80	0	350	64	1...2 недели	4329 руб. – +
Q23533	БТ-54.220	100	0	350	64	1...2 недели	4553 руб. – +
Q23534	БТ-74.220	150	0	350	64	1...2 недели	8613 руб. – +
Q23535	БТ-44.220	80	0	450	64	1...2 недели	4329 руб. – +
Q23536	БТ-54.220	100	0	450	64	1...2 недели	4553 руб. – +
Q23537	БТ-74.220	150	0	450	64	1...2 недели	8613 руб. – +
Q23538	БТ-44.220	80	-30	50	100	1...2 недели	4592 руб. – +
Q23539	БТ-54.220	100	-30	50	100	1...2 недели	4726 руб. – +
Q23540	БТ-74.220	150	-30	50	100	1...2 недели	8859 руб. – +
Q23541	БТ-44.220	80	0	60	100	1...2 недели	4592 руб. – +
Q23542	БТ-54.220	100	0	60	100	1...2 недели	4726 руб. – +
Q23543	БТ-74.220	150	0	60	100	1...2 недели	8859 руб. – +
Q23544	БТ-44.220	80	0	100	100	1...2 недели	4592 руб. – +
Q23545	БТ-54.220	100	0	100	100	1...2 недели	4726 руб. – +
Q23546	БТ-74.220	150	0	100	100	1...2 недели	8859 руб. – +
Q23547	БТ-44.220	80	0	120	100	1...2 недели	4592 руб. – +
Q23548	БТ-54.220	100	0	120	100	1...2 недели	4726 руб. – +
Q23549	БТ-74.220	150	0	120	100	1...2 недели	8859 руб. – +
Q23550	БТ-44.220	80	0	160	100	1...2 недели	4592 руб. – +
Q23551	БТ-54.220	100	0	160	100	1...2 недели	4726 руб. – +
Q23552	БТ-74.220	150	0	160	100	1...2 недели	8859 руб. – +
Q23553	БТ-44.220	80	0	250	100	1...2 недели	4592 руб. – +
Q23554	БТ-54.220	100	0	250	100	1...2 недели	4726 руб. – +
Q23555	БТ-74.220	150	0	250	100	1...2 недели	8859 руб. – +
Q23556	БТ-44.220	80	0	300	100	1...2 недели	4592 руб. – +
Q23557	БТ-54.220	100	0	300	100	1...2 недели	4726 руб. – +
Q23558	БТ-74.220	150	0	300	100	1...2 недели	8859 руб. – +
Q23559	БТ-44.220	80	0	350	100	1...2 недели	4592 руб. – +
Q23560	БТ-54.220	100	0	350	100	1...2 недели	4726 руб. – +
Q23561	БТ-74.220	150	0	350	100	1...2 недели	8859 руб. – +
Q23562	БТ-44.220	80	0	450	100	1...2 недели	4592 руб. – +
Q23563	БТ-54.220	100	0	450	100	1...2 недели	4726 руб. – +
Q23564	БТ-74.220	150	0	450	100	1...2 недели	8859 руб. – +
Q23565	БТ-44.220	80	-30	50	150	1...2 недели	4978 руб. – +
Q23566	БТ-54.220	100	-30	50	150	1...2 недели	5130 руб. – +
Q23567	БТ-74.220	150	-30	50	150	1...2 недели	9122 руб. – +
Q23568	БТ-44.220	80	0	60	150	1...2 недели	4978 руб. – +
Q23569	БТ-54.220	100	0	60	150	1...2 недели	5130 руб. – +
Q23570	БТ-74.220	150	0	60	150	1...2 недели	9122 руб. – +
Q23571	БТ-44.220	80	0	100	150	1...2 недели	4978 руб. – +
Q23572	БТ-54.220	100	0	100	150	1...2 недели	5130 руб. – +
Q23573	БТ-74.220	150	0	100	150	1...2 недели	9122 руб. – +
Q23574	БТ-44.220	80	0	120	150	1...2 недели	4978 руб. – +
Q23575	БТ-54.220	100	0	120	150	1...2 недели	5130 руб. – +
Q23576	БТ-74.220	150	0	120	150	1...2 недели	9122 руб. – +
Q23577	БТ-44.220	80	0	160	150	1...2 недели	4978 руб. – +
Q23578	БТ-54.220	100	0	160	150	1...2 недели	5130 руб. – +
Q23579	БТ-74.220	150	0	160	150	1...2 недели	9122 руб. – +
Q23580	БТ-44.220	80	0	250	150	1...2 недели	4978 руб. – +
Q23581	БТ-54.220	100	0	250	150	1...2 недели	5130 руб. – +
Q23582	БТ-74.220	150	0	250	150	1...2 недели	9122 руб. – +
Q23583	БТ-44.220	80	0	300	150	1...2 недели	4978 руб. – +
Q23584	БТ-54.220	100	0	300	150	1...2 недели	5130 руб. – +
Q23585	БТ-74.220	150	0	300	150	1...2 недели	9122 руб. – +
Q23586	БТ-44.220	80	0	350	150	1...2 недели	4978 руб. – +
Q23587	БТ-54.220	100	0	350	150	1...2 недели	5130 руб. – +
Q23588	БТ-74.220	150	0	350	150	1...2 недели	9122 руб. – +
Q23589	БТ-44.220	80	0	450	150	1...2 недели	4978 руб. – +
Q23590	БТ-54.220	100	0	450	150	1...2 недели	5130 руб. – +
Q23591	БТ-74.220	150	0	450	150	1...2 недели	9122 руб. – +
Q23592	БТ-44.220	80	-30	50	200	1...2 недели	5264 руб. – +
Q23593	БТ-54.220	100	-30	50	200	1...2 недели	5326 руб. – +
Q23594	БТ-74.220	150	-30	50	200	1...2 недели	9324 руб. – +
Q23595	БТ-44.220	80	0	60	200	1...2 недели	5264 руб. – +
Q23596	БТ-54.220	100	0	60	200	1...2 недели	5326 руб. – +
Q23597	БТ-74.220	150	0	60	200	1...2 недели	9324 руб. – +
Q23598	БТ-44.220	80	0	100	200	1...2 недели	5264 руб. – +
Q23599	БТ-54.220	100	0	100	200	1...2 недели	5326 руб. – +
Q23600	БТ-74.220	150	0	100	200	1...2 недели	9324 руб. – +
Q23601	БТ-44.220	80	0	120	200	1...2 недели	5264 руб. – +
Q23602	БТ-54.220	100	0	120	200	1...2 недели	5326 руб. – +
Q23603	БТ-74.220	150	0	120	200	1...2 недели	9324 руб. – +
Q23604	БТ-44.220	80	0	160	200	1...2 недели	5264 руб. – +
Q23605	БТ-54.220	100	0	160	200	1...2 недели	5326 руб. – +
Q23606	БТ-74.220	150	0	160	200	1...2 недели	9324 руб. – +
Q23607	БТ-44.220	80	0	250	200	1...2 недели	5264 руб. – +
Q23608	БТ-54.220	100	0	250	200	1...2 недели	5326 руб. – +
Q23609	БТ-74.220	150	0	250	200	1...2 недели	9324 руб. – +
Q23610	БТ-44.220	80	0	300	200	1...2 недели	5264 руб. – +
Q23611	БТ-54.220	100	0	300	200	1...2 недели	5326 руб. – +
Q23612	БТ-74.220	150	0	300	200	1...2 недели	9324 руб. – +
Q23613	БТ-44.220	80	0	350	200	1...2 недели	5264 руб. – +
Q23614	БТ-54.220	100	0	350	200	1...2 недели	5326 руб. – +
Q23615	БТ-74.220	150	0	350	200	1...2 недели	9324 руб. – +
Q23616	БТ-44.220	80	0	450	200	1...2 недели	5264 руб. – +
Q23617	БТ-54.220	100	0	450	200	1...2 недели	5326 руб. – +
Q23618	БТ-74.220	150	0	450	200	1...2 недели	9324 руб. – +
Q23619	БТ-44.220	80	-30	50	250	1...2 недели	5544 руб. – +
Q23620	БТ-54.220	100	-30	50	250	1...2 недели	5522 руб. – +
Q23621	БТ-74.220	150	-30	50	250	1...2 недели	9475 руб. – +
Q23622	БТ-44.220	80	0	60	250	1...2 недели	5544 руб. – +
Q23623	БТ-54.220	100	0	60	250	1...2 недели	5522 руб. – +
Q23624	БТ-74.220	150	0	60	250	1...2 недели	9475 руб. – +
Q23625	БТ-44.220	80	0	100	250	1...2 недели	5544 руб. – +
Q23626	БТ-54.220	100	0	100	250	1...2 недели	5522 руб. – +
Q23627	БТ-74.220	150	0	100	250	1...2 недели	9475 руб. – +
Q23628	БТ-44.220	80	0	120	250	1...2 недели	5544 руб. – +
Q23629	БТ-54.220	100	0	120	250	1...2 недели	5522 руб. – +
Q23630	БТ-74.220	150	0	120	250	1...2 недели	9475 руб. – +
Q23631	БТ-44.220	80	0	160	250	1...2 недели	5544 руб. – +
Q23632	БТ-54.220	100	0	160	250	1...2 недели	5522 руб. – +
Q23633	БТ-74.220	150	0	160	250	1...2 недели	9475 руб. – +
Q23634	БТ-44.220	80	0	250	250	1...2 недели	5544 руб. – +
Q23635	БТ-54.220	100	0	250	250	1...2 недели	5522 руб. – +
Q23636	БТ-74.220	150	0	250	250	1...2 недели	9475 руб. – +
Q23637	БТ-44.220	80	0	300	250	1...2 недели	5544 руб. – +
Q23638	БТ-54.220	100	0	300	250	1...2 недели	5522 руб. – +
Q23639	БТ-74.220	150	0	300	250	1...2 недели	9475 руб. – +
Q23640	БТ-44.220	80	0	350	250	1...2 недели	5544 руб. – +
Q23641	БТ-54.220	100	0	350	250	1...2 недели	5522 руб. – +
Q23642	БТ-74.220	150	0	350	250	1...2 недели	9475 руб. – +
Q23643	БТ-44.220	80	0	450	250	1...2 недели	5544 руб. – +
Q23644	БТ-54.220	100	0	450	250	1...2 недели	5522 руб. – +
Q23645	БТ-74.220	150	0	450	250	1...2 недели	9475 руб. – +
Q23646	БТ-54.220	100	-30	50	300	1...2 недели	5712 руб. – +
Q23647	БТ-74.220	150	-30	50	300	1...2 недели	9643 руб. – +
Q23648	БТ-54.220	100	0	60	300	1...2 недели	5712 руб. – +
Q23649	БТ-74.220	150	0	60	300	1...2 недели	9643 руб. – +
Q23650	БТ-54.220	100	0	100	300	1...2 недели	5712 руб. – +
Q23651	БТ-74.220	150	0	100	300	1...2 недели	9643 руб. – +
Q23652	БТ-54.220	100	0	120	300	1...2 недели	5712 руб. – +
Q23653	БТ-74.220	150	0	120	300	1...2 недели	9643 руб. – +
Q23654	БТ-54.220	100	0	160	300	1...2 недели	5712 руб. – +
Q23655	БТ-74.220	150	0	160	300	1...2 недели	9643 руб. – +
Q23656	БТ-54.220	100	0	250	300	1...2 недели	5712 руб. – +
Q23657	БТ-74.220	150	0	250	300	1...2 недели	9643 руб. – +
Q23658	БТ-54.220	100	0	300	300	1...2 недели	5712 руб. – +
Q23659	БТ-74.220	150	0	300	300	1...2 недели	9643 руб. – +
Q23660	БТ-54.220	100	0	350	300	1...2 недели	5712 руб. – +
Q23661	БТ-74.220	150	0	350	300	1...2 недели	9643 руб. – +
Q23662	БТ-54.220	100	0	450	300	1...2 недели	5712 руб. – +
Q23663	БТ-74.220	150	0	450	300	1...2 недели	9643 руб. – +
