Устройство защиты от импульсного перенапряжения Omix-SPD-C40

Прибор для защиты токораспределительной сети объекта от коммутационных помех или как вторая ступень защиты при ударе молнии

Максимальный разрядный ток: 40 кА (8/20 мкс)
Максимальное рабочее напряжение: 385 В, 420 В, 440 В
Время срабатывания: < 25 нc
Количество полюсов: 1, 1+N, 3, 3+N
Класс защиты: С

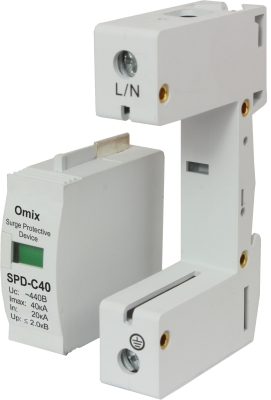

Быстрая замена модуля
Монтаж: на DIN-рейку, стандарт 1S

В закладки

от 536 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Устройство защиты от импульсного перенапряжения (УЗИП) Omix SPD-C40 предназначено для защиты токораспределительной сети объекта от коммутационных помех или как вторая ступень защиты при ударе молнии.
Устанавливаются в распределительные щиты. Могут применяться в сетях с глухозаземленной или изолированной нейтралью. Особенности:

Работа в сетях TN-S, TN-C-S, TT, IT
Индикатор состояния защитного модуля
Соответствует стандартам GB18802.1 и IEC61643-Z

Технические характеристики:

Параметр	Значение
Максимальное рабочее напряжение (U_max)	385 В, 420 В, 440 В
Уровень напряжения защиты (U_p)	≤ 1,7 кВ, ≤ 1,8 кВ или ≤ 2 кВ
Номинальный разрядный ток (I_n) 8/20 мкс	20 кА
Максимальный разрядный ток (I_max) 8/20 мкс	40 кА
Время срабатывания	< 25 нc
Количество полюсов	1, 1+N, 3, 3+N
Условия эксплуатации	−40...+85°С, ≤ 95%RH
Монтаж	на DIN-рейку, стандарт 1S
Габаритные размеры одного модуля	91×18×63 мм
Вес одного модуля	153 г

Габаритные размеры

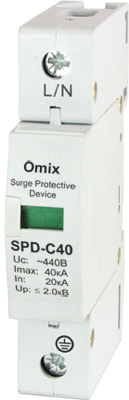

1 полюс

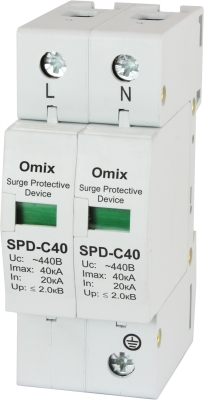

1+N полюсов

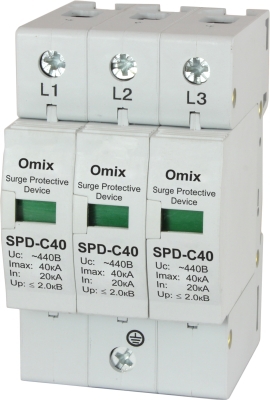

3 полюса

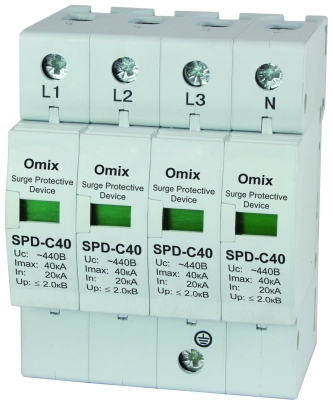

3+N полюсов

Версия: 2019-04-20-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.22 Мб

Артикул	Кол-во полюсов	Максимальное рабочее напряжение, В	Срок поставки	Стоимость
1 2 3 4	385 420 440

Артикул	Кол-во полюсов	Максимальное рабочее напряжение, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Кол-во полюсов	Максимальное рабочее напряжение, В	Срок поставки	Стоимость
O65991	1	385	Со склада	536 руб. – +
O65992	1	420	Со склада	536 руб. – +
O65995	2	440	Со склада	1072 руб. – +
O65993	3	420	Со склада	2351 руб. – +

Артикул	Кол-во полюсов	Максимальное рабочее напряжение, В	Срок поставки	Стоимость
O65991	1	385	Со склада	536 руб. – +
O65992	1	420	Со склада	536 руб. – +
O65995	2	440	Со склада	1072 руб. – +
O65993	3	420	Со склада	2351 руб. – +
O65994	4	420	Снято с производства	2144 руб. – +
