Пневмопедаль (пневмопереключатель механический) ПП522

Арт: V73220

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем

В закладки

1 677 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

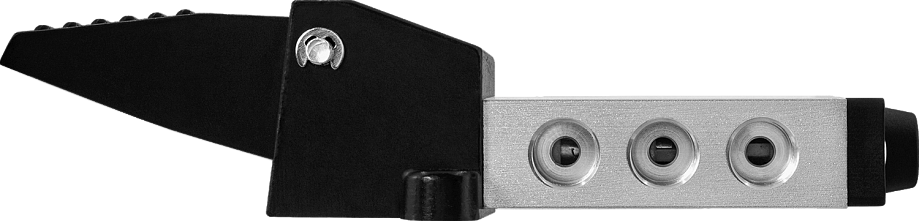

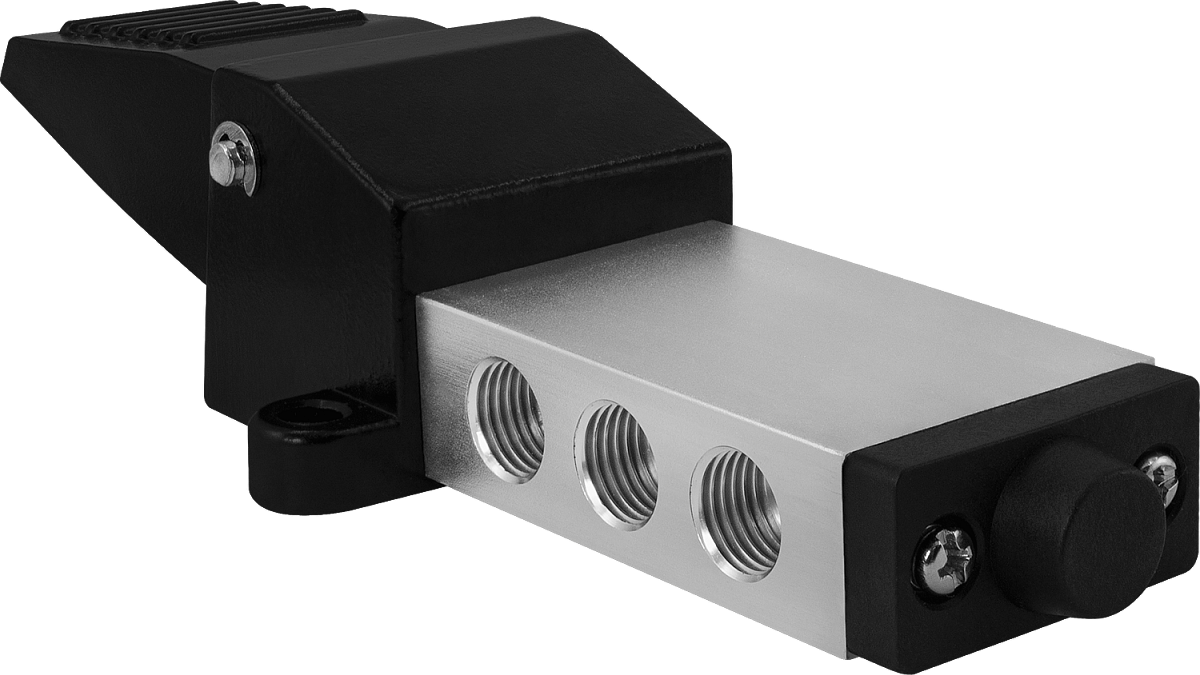

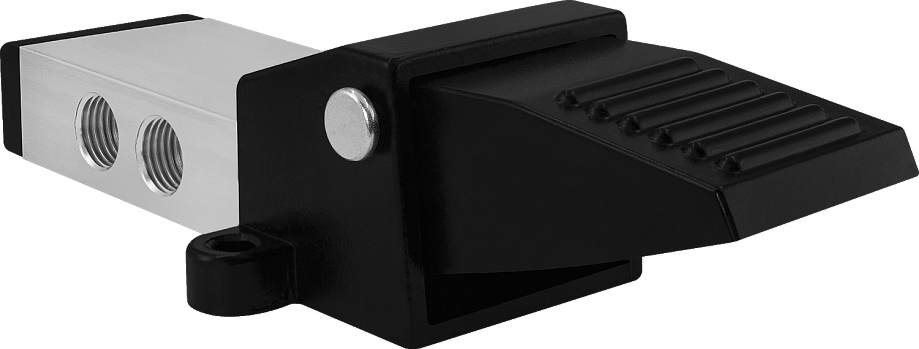

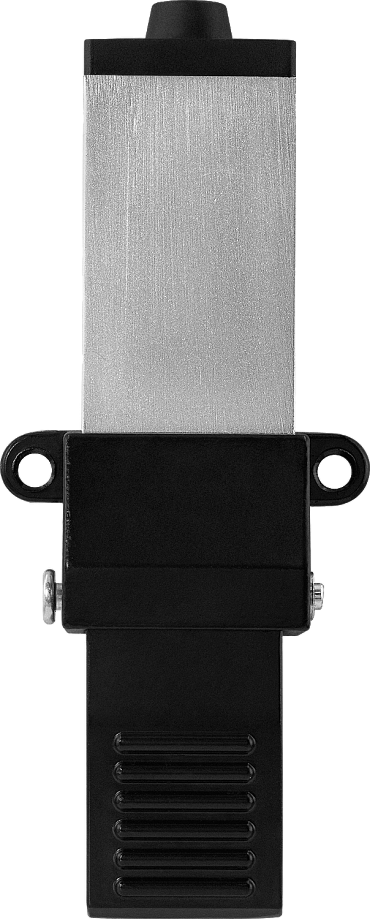

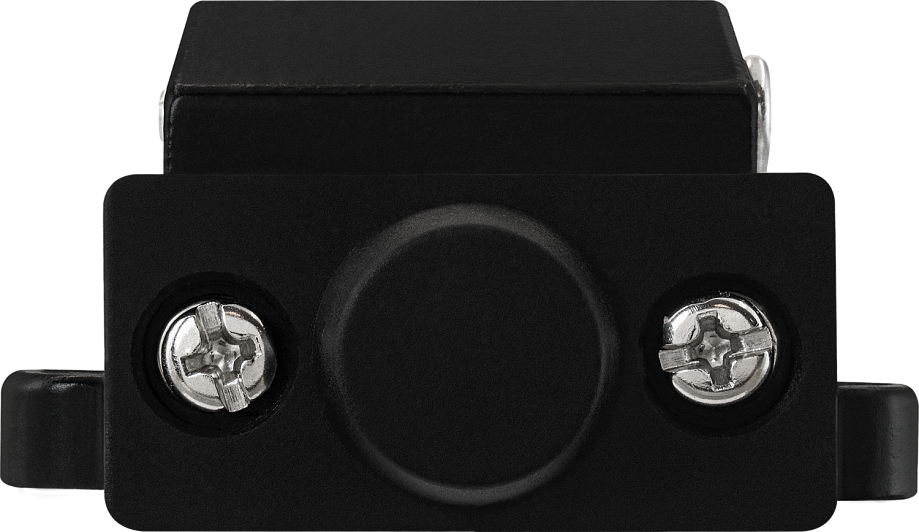

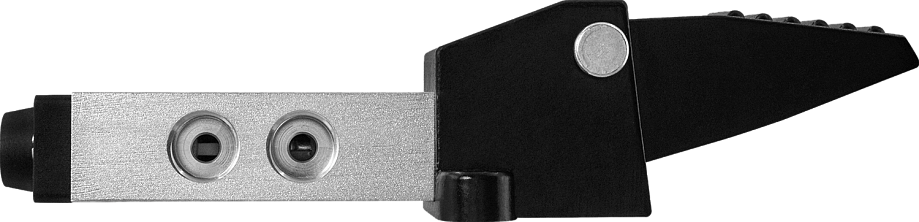

Пневмопедаль ПП522 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем. Срабатывает при нажатии на верхнюю часть корпуса.

Пневмопедали относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями

Технические характеристики:

Параметр	Значение
Тип распределителя	5/2 (5-линейный, 2-позиционный)
Рабочая среда	Очищенный воздух
Присоединение	G¼"
Рабочее давление	0…1 МПа
Рабочая температура	−5…+55°C
Исполнение	С самовозвратом
Габаритные размеры	40×71×169 мм
Вес	269 г

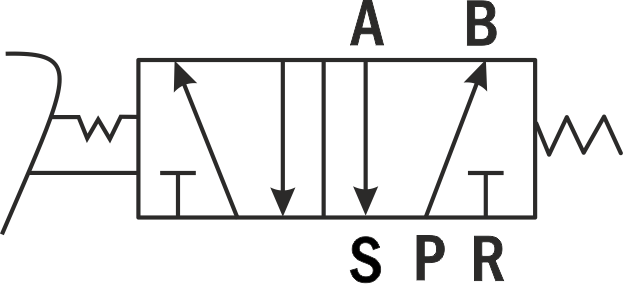

Пневматическая схема
		Расшифровка обозначений: Р – порт питания; А – рабочий порт; В – рабочий порт; S – порт выхлопа; R – порт выхлопа.

Описание работы:Для управления пневмоцилиндрами двустороннего действия используется пневмопедаль ПП522, имеющая возможность коммутировать линии питания, потребителя и выхлопа. Такая пневмопедаль обозначается как 5/2 (5-линейная, 2-позиционная). Это означает, что она имеет 5 каналов ввода-вывода – вход (от источника воздуха), 2 выхода (для подключения рабочего органа) и 2 порта выхлопа (для выброса воздуха при обратном ходе рабочего органа) – и 2 возможных положения золотника.

В исходном положении воздух подается через порт питания Р на рабочий порт B, при этом рабочий порт A соединен с портом выхлопа S. При нажатии на педаль порт питания Р переключается на рабочий порт A, а рабочий порт B переключается на порт выхлопа R. Возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.
