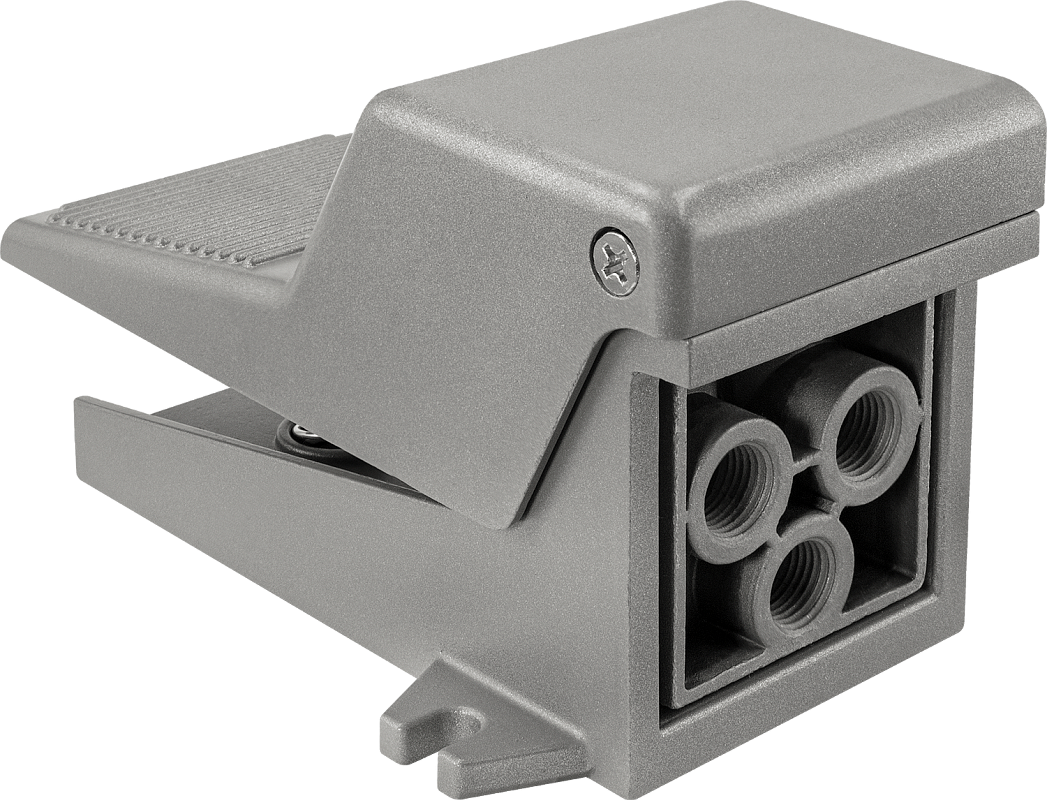

Пневмопедаль (пневмопереключатель механический) ПП522.У

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем

В закладки

от 2 184 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

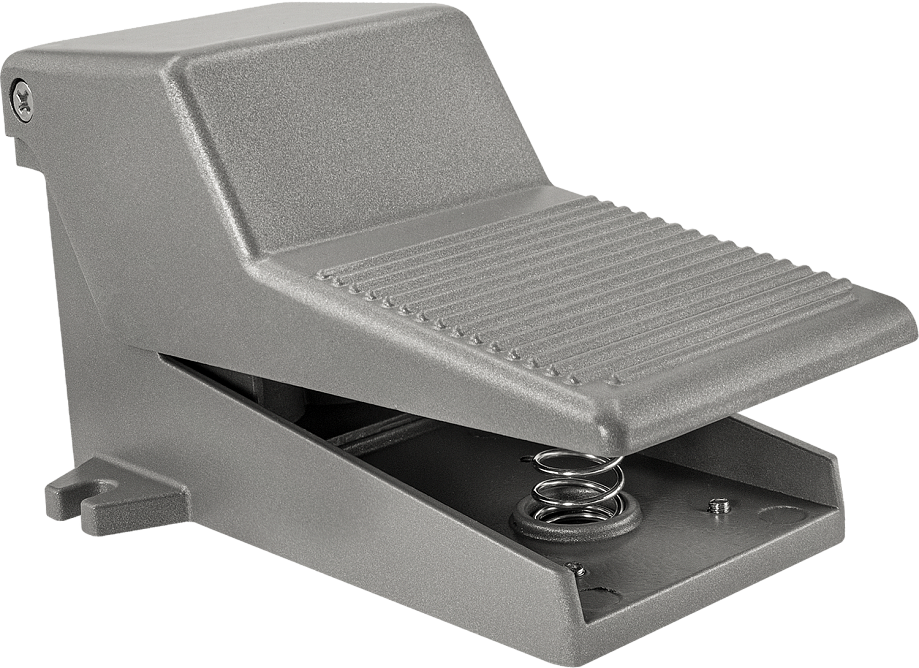

Пневмопедаль ПП522.У предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем. Срабатывает при нажатии на верхнюю часть корпуса.

Пневмопедали относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.

Особенности:

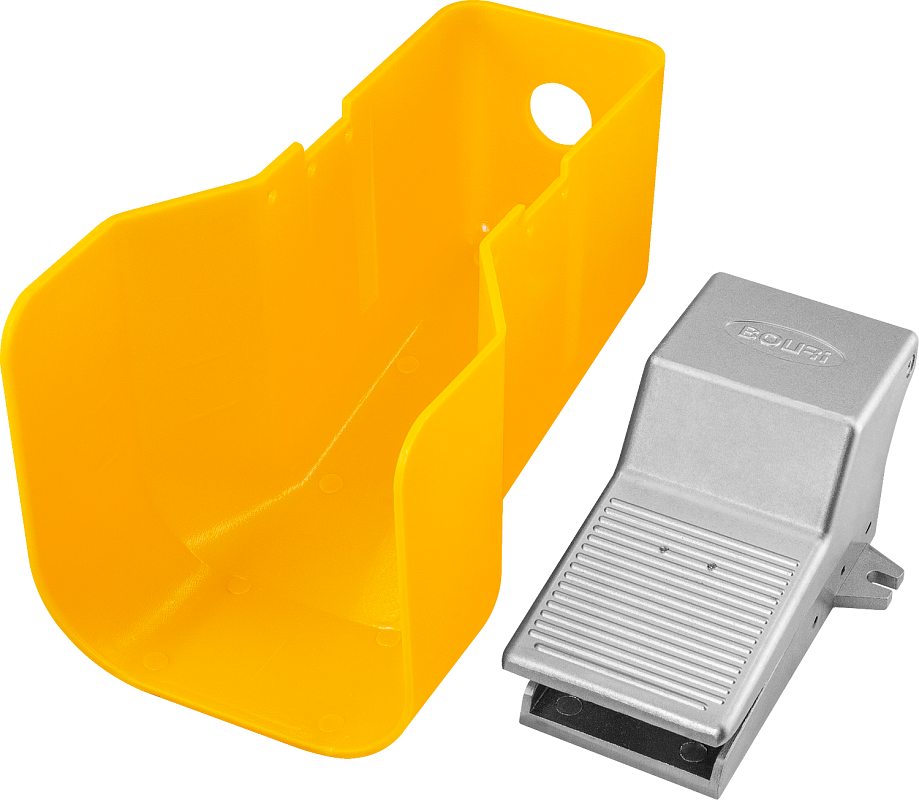

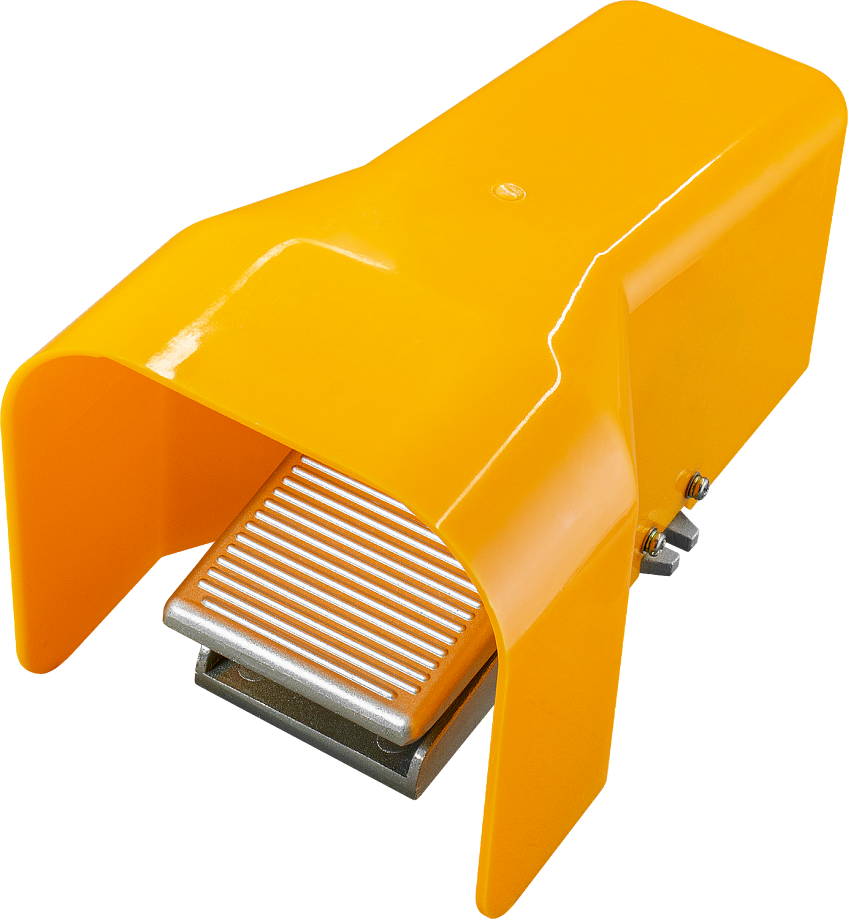

Съемный защитный кожух предохраняет педаль от падающих предметов, исключает возможность случайного нажатия, а также защищает ноги пользователя (модели ПП522.УК и ПП522.УФК)

Технические характеристики:

Параметр	Значение
Тип распределителя	5/2 (5-линейный, 2-позиционный)
Рабочая среда	Очищенный воздух
Присоединение	G¼"
Рабочее давление	0…1 МПа
Рабочая температура	−5…+55°C
Исполнение	С самовозвратом или фиксацией

Модификации:

Модель	Рабочий ход	Габаритные размеры, мм	Вес, г
ПП522.У	С самовозвратом	84×101×157	502
ПП522.УК	С самовозвратом и защитным кожухом	130×133×233	764
ПП522.УФ	С фиксацией	84×101×157	532
ПП522.УФК	С фиксацией и защитным кожухом	130×133×233	762

Пневматические схемы

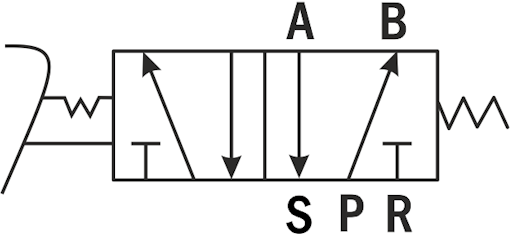

ПП522.У, ПП522.УК С самовозвратом	ПП522.УФ, ПП522.УФК С фиксацией	Расшифровка обозначений: Р – порт питания; А – рабочий порт; В – рабочий порт; S – порт выхлопа; R – порт выхлопа.

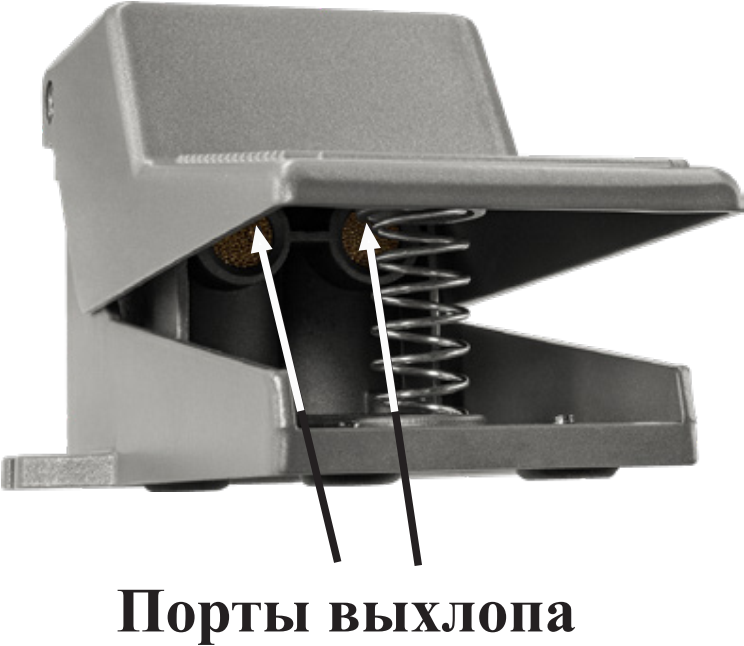

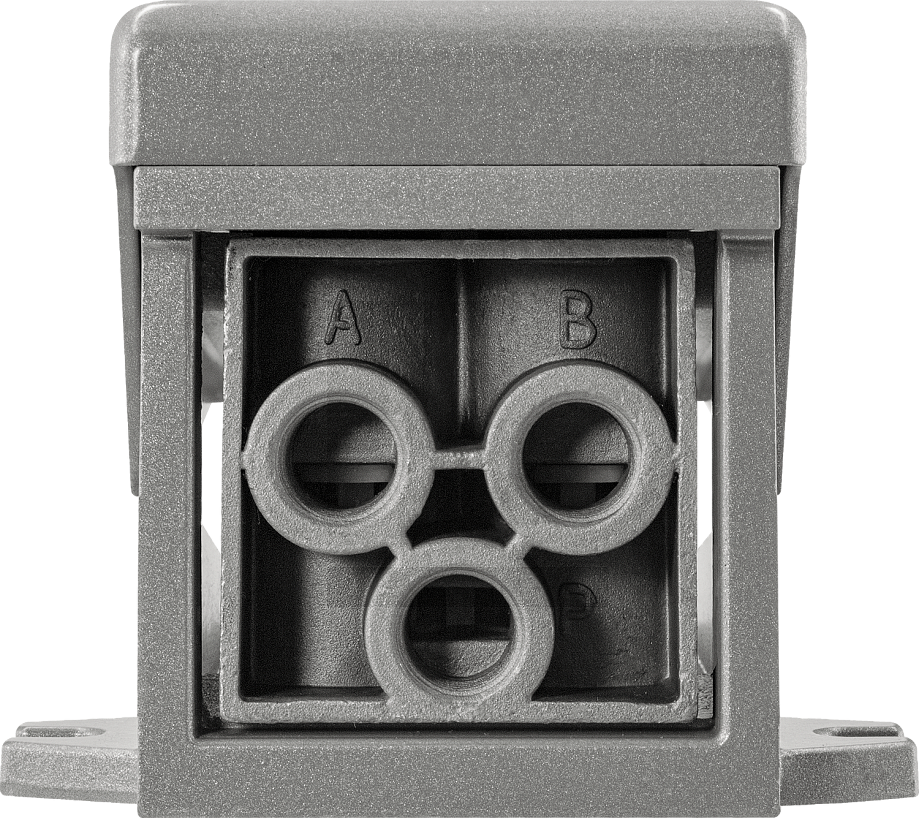

Описание работы:Для управления пневмоцилиндрами двустороннего действия используется пневмопедаль ПП522.У, имеющая возможность коммутировать линии питания, потребителя и выхлопа. Такая пневмопедаль обозначается как 5/2 (5-линейная, 2-позиционная). Это означает, что она имеет 5 каналов ввода-вывода – вход (от источника воздуха), 2 выхода (для подключения рабочего органа) и 2 порта выхлопа (для выброса воздуха при обратном ходе рабочего органа) – и 2 возможных положения золотника. Порты выхлопа оборудованы глушителями и находятся с внутренней стороны педали (см. рисунок).

В исходном положении воздух подается через порт питания Р на рабочий порт B, при этом рабочий порт A соединен с портом выхлопа S. При нажатии на педаль порт питания Р переключается на рабочий порт A, а рабочий порт B переключается на порт выхлопа R.

Модели ПП522.У, ПП522.УК – с самовозвратом, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.

Модели ПП522.УФ, ПП522.УФК – с фиксацией, т.е. возврат в исходное положение производится повторным нажатием на педаль.

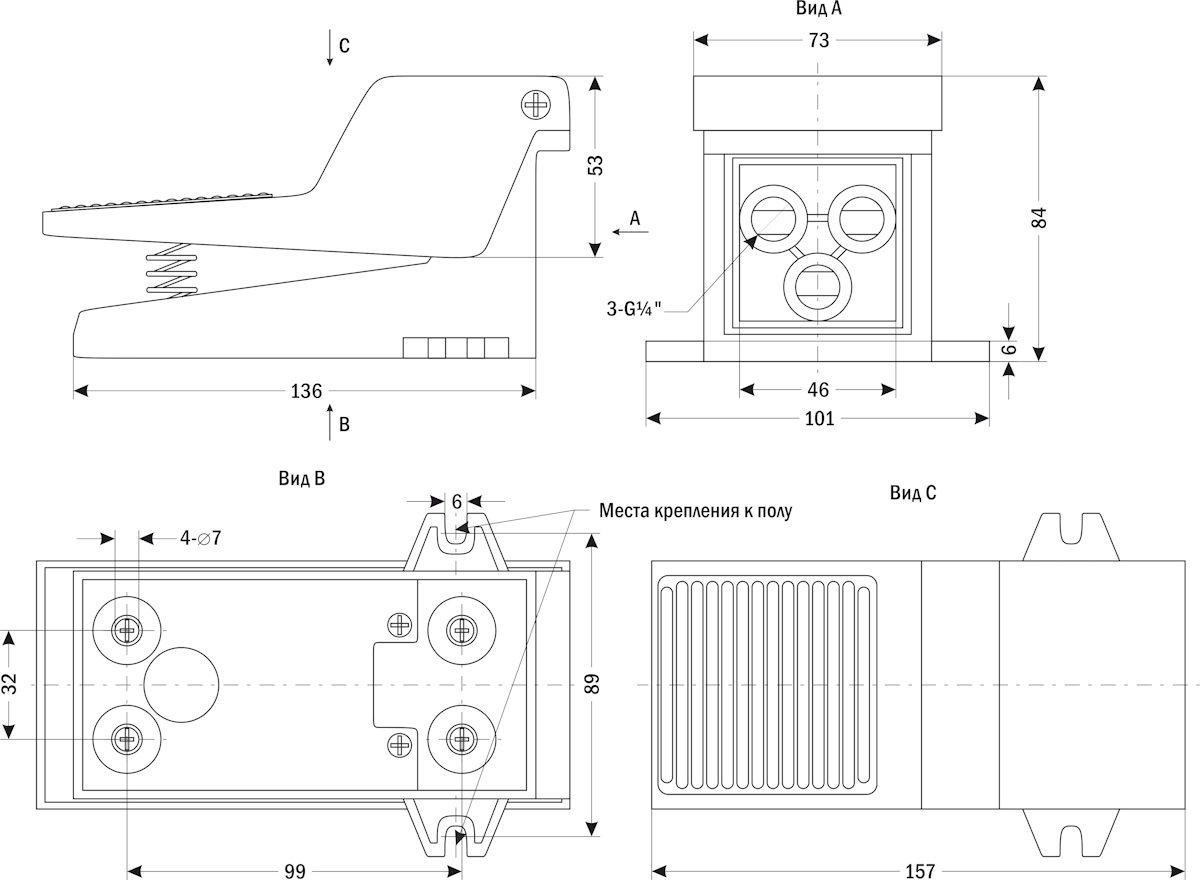

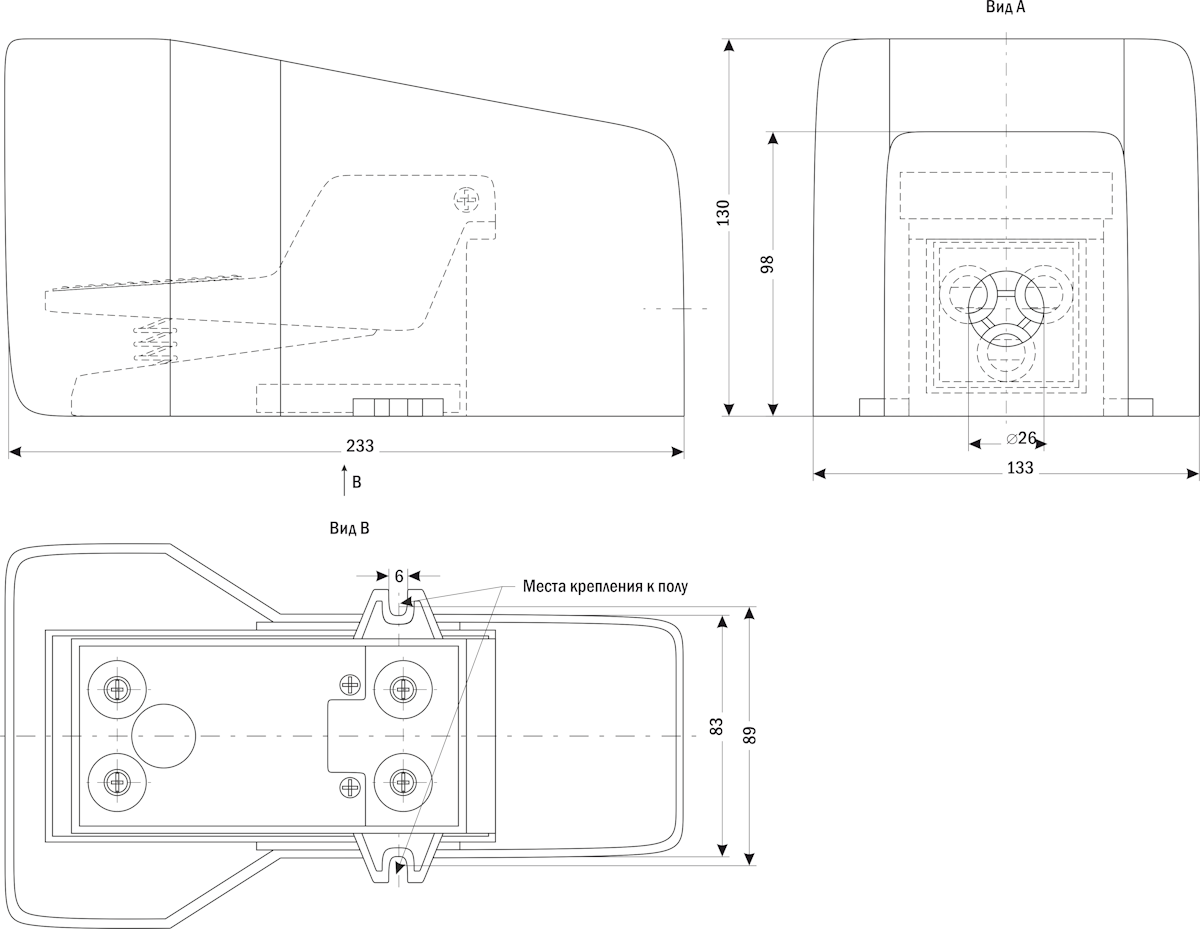

Габаритные размеры
ПП522.У, ПП522.УФ Без кожуха
ПП522.УК, ПП522.УФК С кожухом
