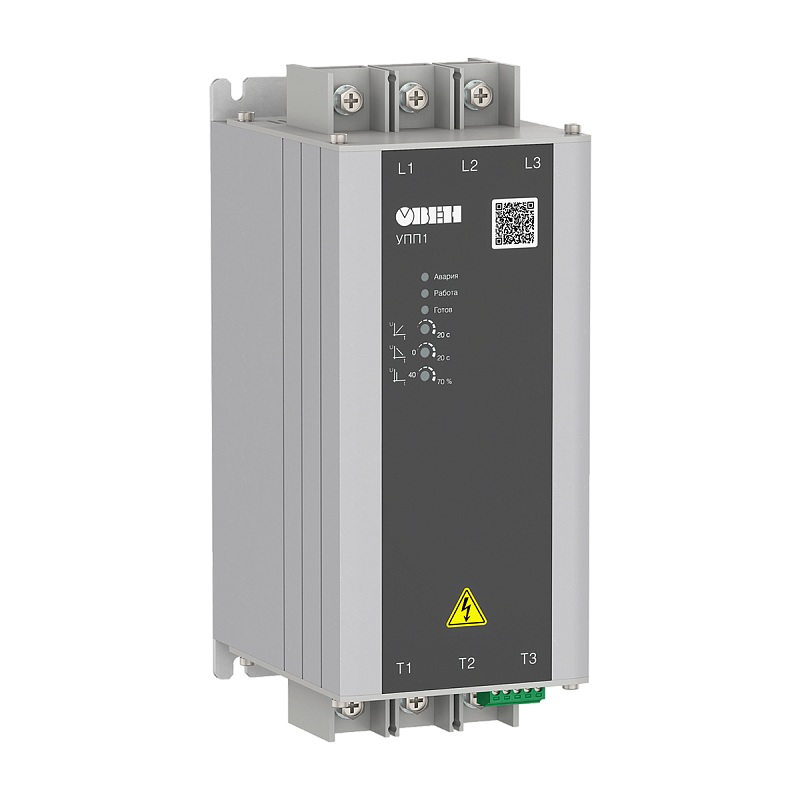

Устройство плавного пуска ОВЕН УПП1

Прибор для плавного пуска/останова приводов

Мощность: 5,5…55 кВт
Время разгона: 1…20 с
Время торможения: 0…20 с
Защита: IP20
Монтаж: в шкаф

В закладки

от 21 420 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Обновлённая линейка устройств плавного пуска УПП1 со встроенным байпасом обеспечивает управление пуском и остановкой электродвигателей мощностью до 55 кВт в режиме плавного нарастания напряжения и разработана для использования с внешним устройством защиты электродвигателя.

Основные преимущества ОВЕН УПП1:

Плавный пуск двигателя (1…20 сек)
Плавный останов двигателя (0…20 сек)
Регулировка пускового момента (40…70 %)
Отключение двигателя при срабатывании:

системы контроля фаз сети;
системы контроля фаз двигателя;
системы контроля по перегрузке двигателя.

Монтаж вплотную
Встроенный байпас – снижает тепловыделение и увеличивает ресурс работы полупроводников
2- или 3-проводное управление запуском/остановом
Широкий диапазон рабочих температур

Основные параметры:

Параметр	Значение
Пусковой крутящий момент	0...70 % М_ном
Время разгона	1…20 сек
Время торможения	0…20 сек
Сетевое напряжение	3×400 В
Степень защиты	IP20
Метод управления	Тиристорное по двум фазам
Способ настройки	Три поворотных переключателя

Технические характеристики:

Параметр	Значение
Рабочий диапазон сетевого напряжения	3×360…480 В
Частота сети	50/60 Гц (±5 %)
Время работы без байпаса	1…20 с (во время разгона и торможения)
Число пусков в час	20
Цепи управления
Напряжение логических входов управления	Встроенный источник питания 12VDC
Выходное реле
Коммутирующая способность реле (кл. 13, 14)	5 А при 30 В постоянного тока 5 А при 250 В переменного тока
Изоляция
Электрическая прочность изоляции	3000 В
Диапазон температур окружающей среды	-25…+60 °С
Способ охлаждения	Естественная конвекция
Относительная влажность при 20°С	95 %
Монтаж	Вертикальный
Температурный диапазон хранения	-25…+60 °С

Таблица номинальных значений выходных токов:

Модификация	Источник питания	Номинальный выходной ток, А	Мощность используемого электродвигателя, кВт
УПП1-5К5-В	3 фазы ~380 В	13	5,5
УПП1-7К5-В		17	7,5
УПП1-11К-В		25	11
УПП1-15К-В		32	15
УПП1-18К-В		37	18
УПП1-22К-В		45	22
УПП1-30К-В		60	30
УПП1-37К-В		75	37
УПП1-45К-В		90	45
УПП1-55К-В		110	55

Габаритные размеры

Модификация	Габарит корпуса	Ш	В	Г	Вес УПП1
УПП1-5К5-В	Типоразмер 1	88	220	115	1,7
УПП1-7К5-В
УПП1-11К-В
УПП1-15К-В
УПП1-18К-В
УПП1-22К-В
УПП1-30К-В
УПП1-37К-В
УПП1-45К-В	Типоразмер 2	88	237	115	2,4
УПП1-55К-В	Типоразмер 2	88	237	115	2,4

Версия: 2024-02-07-ШАР

Артикул	Мощность используемого электродвигателя	Срок поставки	Стоимость
5,5 кВт 7,5 кВт 11 кВт 15 кВт 18 кВт 22 кВт 30 кВт 37 кВт 45 кВт 55 кВт

Артикул	Модель	Мощность используемого электродвигателя	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Мощность используемого электродвигателя	Срок поставки	Стоимость
R17849	УПП1-5К5-В	5,5 кВт	2...4 недели	21420 руб. – +
R17850	УПП1-7К5-В	7,5 кВт	Снято с производства	23460 руб. – +
R17851	УПП1-11К-В	11 кВт	2...4 недели	25560 руб. – +
R17852	УПП1-15К-В	15 кВт	2...4 недели	30960 руб. – +
R17853	УПП1-18К-В	18 кВт	2...4 недели	34260 руб. – +
R17854	УПП1-22К-В	22 кВт	Снято с производства	36300 руб. – +
R17855	УПП1-30К-В	30 кВт	Снято с производства	38520 руб. – +
R17856	УПП1-37К-В	37 кВт	2...4 недели	42780 руб. – +
R17857	УПП1-45К-В	45 кВт	2...4 недели	52380 руб. – +
R17858	УПП1-55К-В	55 кВт	2...4 недели	65100 руб. – +
