Блок управления насосом

Щит предназначен для круглосуточного управления в автоматическом режиме насосом откачки с возможностью ручного управления

Напряжение питания: ~380В, 50Гц
Количество фаз: 3
Степень пылевлагозащиты: IP54
Габаритные размеры: 500×400×200мм

Дата реализации: Июль 2026 г.

81 200 руб. Доставка по России
Оплата

Описание
Отзывы (0)

Щит предназначен для круглосуточного управления в автоматическом режиме насосом откачки с возможностью ручного управления.
Круглосуточное автоматическое управление дренажным насосом с защитой от переполнения и сухого хода. Установили, настроили - и забыли о ручном контроле уровня

Для чего нужен

Щит автоматизирует откачку сточных вод из приёмной (дренажной) ёмкости. Шкаф отслеживает уровень жидкости, вовремя включает и выключает насос, предотвращает переполнение и защищает оборудование от аварий — без участия оператора, 24/7.

Подходит для дренажных приямков, КНС, производственных и технических помещений, где переполнение ёмкости означает остановку технологического процесса.

Как это работает

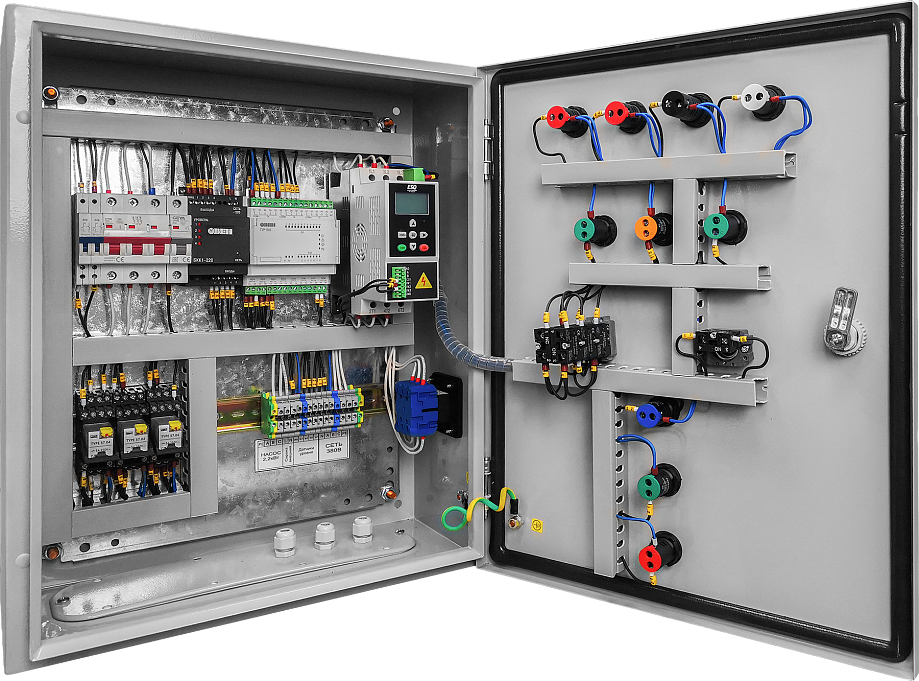

Логика управления построена на программируемом реле ПР100 и сигнализаторе уровня БКК1:

Уровень поднялся до 80% → насос плавно запускается и откачивает жидкость.
Уровень опустился до 20% → насос плавно останавливается и блокируется до следующего наполнения.
Уровень 95–100% (аварийный максимум) → срабатывает световая и звуковая сигнализация, насос принудительно запускается и работает до снижения уровня.
Сухой ход → насос мгновенно отключается, пуск блокируется, включается сирена. Оборудование защищено от работы «на сухую».

Все пуски и остановы — плавные, через устройство плавного пуска (УПП). Это снижает пусковые токи, исключает гидроудары и продлевает ресурс насоса.

Два режима работы

Автоматический (основной). Щит полностью сам управляет насосом по датчикам уровня. Оператору достаточно перевести переключатель — и система работает без вмешательства.
Ручной (наладочный). Для пусконаладки и нештатных ситуаций. Насос управляется напрямую, при этом защиты от сухого хода и аварийная сигнализация остаются активными — ошибиться и вывести насос из строя не получится.

Полный контроль одним взглядом

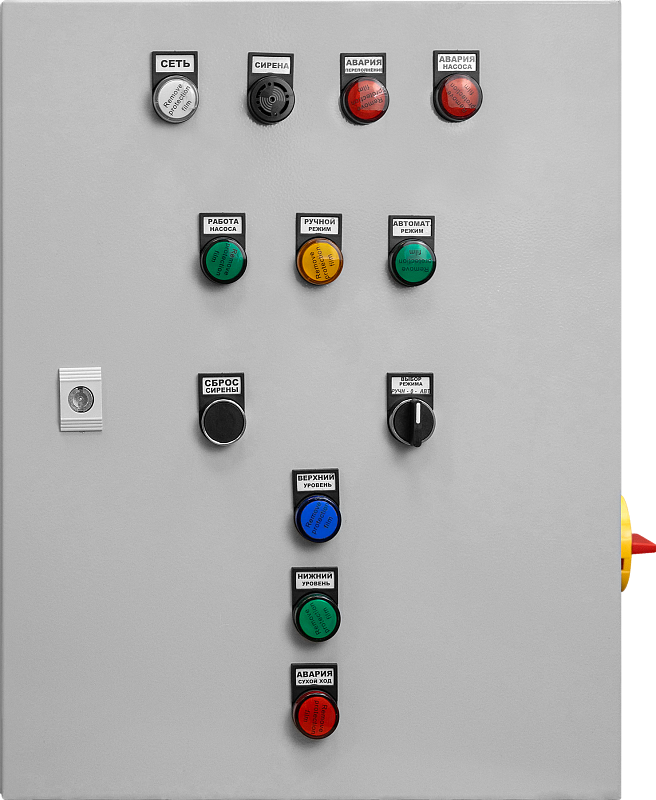

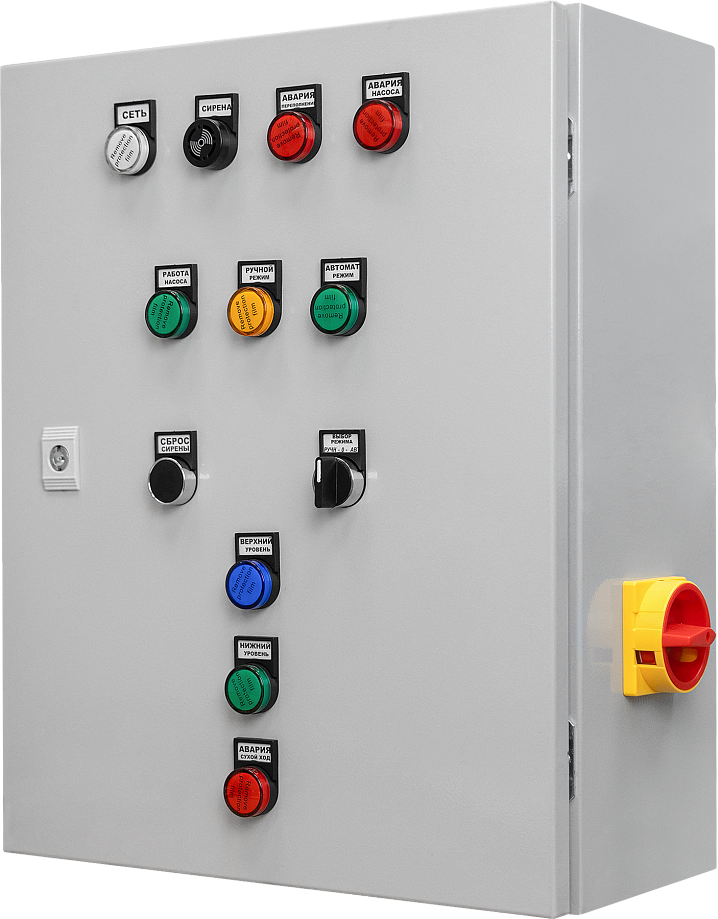

Понятная световая индикация на дверце щита:

«Сеть» — питание подано
«Автомат. режим» / «Ручной режим» — текущий режим работы
«Работа насоса» — насос откачивает
«Верхний уровень» / «Нижний уровень» — состояние ёмкости
«Авария переполнение», «Авария сухой ход», «Авария насоса» — мгновенное оповещение о проблеме

Звуковая сирена дублирует аварийные события. Предусмотрена кнопка «Сброс сирены» и возможность подключения внешней сирены.

Многоуровневая защита насосаУстройство плавного пуска контролирует электрические параметры двигателя и отключает насос при:

потере входной или выходной фазы;
перегрузке при запуске и во время работы;
превышении тока;
недогрузке (косвенный признак сухого хода или срыва потока).

Пороги срабатывания настраиваются под конкретный насос — достаточно задать номинальный ток двигателя с шильдика. Дополнительно силовая цепь защищена автоматическим выключателем от короткого замыкания.

Технические характеристики:

Параметр	Значение
Напряжение питания	~380В, 50Гц
Количество фаз	3
Пуск/останов насоса	плавный, время 10 с (настраивается)
Контроллер	программируемое реле ПР100
Контроль уровня	сигнализатор БКК1 с регулировкой чувствительности
Режимы работы	автоматический / ручной
Степень пылевлагозащиты	IP54
Габаритные размеры	500×400×200 мм

Версия: 2026-07-13-КВА
