Экструдер 2

Блок управления экструдером предназначен для предварительного прогрева экструдера, выдачи разрешающего сигнала на запуск шнека и поддержания заданной температуры в каждой зоне нагрева по ПИД-закону

Дата реализации: C февраля 2005 г.

в зависимости от комплектации Доставка по России
Оплата

Описание
Отзывы (0)

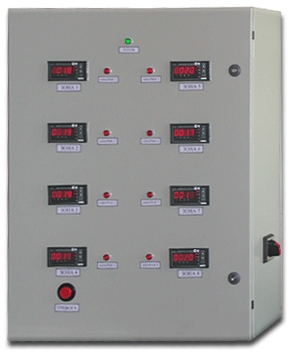

Шкаф управления экструдером предназначен для предварительного прогрева экструдера, выдачи разрешающего сигнала на запуск шнека и поддержания заданной температуры в каждой зоне нагрева.
Экструдер состоит из 8 зон. Каждая зона имеет отдельный нагревательный элемент (ТЭН) и 2 встроенных в ТЭН термоэлектрических преобразователя (термопары) ТХА. Кроме того, зоны со 2-й по 5-ю имеют охлаждающие вентиляторы.

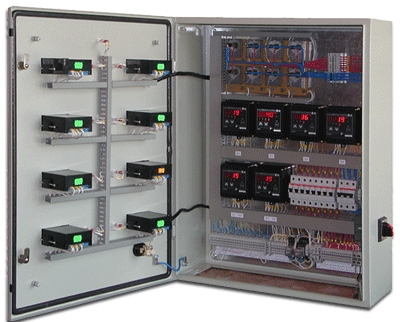

Состав блока:

8 приборов ТРМ-10
6 приборов 2ТРМ-1
9 защитных автоматов
8 силовых симисторов
Система аварийно-предупредительной сигнализации (АПС)

ТРМ-10 выполняют 2 функции. С помощью компараторов формируется сигнал о прогреве экструдера, который сохраняется до выключения питания. Управляющий выход ТРМ-10 используется для управления силовыми симисторами, коммутирующими ТЭНы с использованием ПИД-закона регулирования и включением нагрузки в момент перехода фазы через 0.
2ТРМ-1 – двухканальный регулятор. На 2 прибора заводятся сигналы с термопар 1, 6, 7, 8 зон (зон, в которых нет вентиляторов). И каждый канал этих приборов управляет аварийной сигнализацией в соответствующей зоне. На оставшиеся 4 прибора заводятся сигналы с зон 2…5 соответственно. Первый канал каждого прибора управляет включением охлаждающего вентилятора своей зоны, а второй канал используется для управления АПС.
