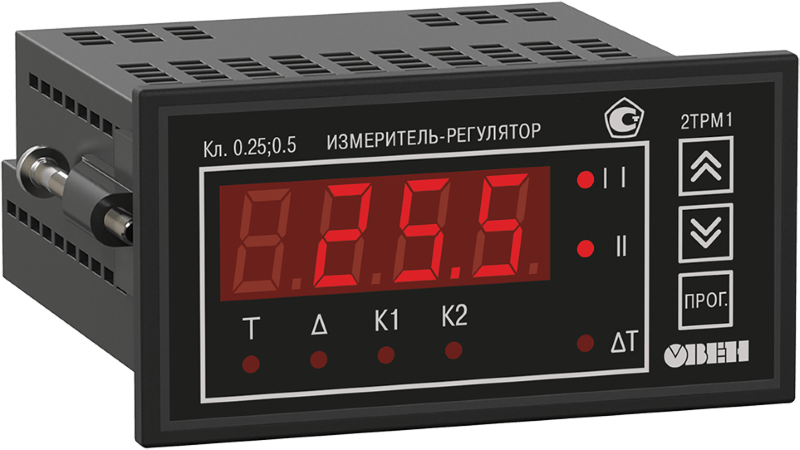

Измеритель-регулятор двухканальный ОВЕН 2ТРМ1

Прибор для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.)

Количество универсальных входов: 2
Погрешность: ±0,25%
Встроенный источник питания 24 В для питания активных датчиков или других низковольтных цепей АСУ
Монтаж: на стену, в щит, на DIN-рейку (стандарт 4S)
Госреестр № 17023-08

Внимание! На неопределенный срок временно приостановлена отгрузка продуктов 2ТРМ1-Щ11.У.хх и 2ТРМ1-Д.У.хx

В закладки

от 9 316 руб. Наличие: На складе Выбрать конфигурацию Есть уценённый товар. Цена от 4100 руб. Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации (101)
Уценка (2)
Отзывы (0)

Измеритель-регулятор 2ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.)

Особенности:

Два канала регулирования или регистрации входной величины: двухпозиционное регулирование; аналоговое П-регулирование; регистрация на токовом выходе 4...20 мА
Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
Вычисление разности двух измеряемых величин и ее индикация (например, для поддержания влажности психрометрическим методом)
Сохранение настроек при отключении питания
Защита настроек от несанкционированных изменений

Поддерживаемые градуировки:

Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, Ni100, Pt500, 500П, Cu500, 500М, Ni500, Cu1000, 1000М, Pt1000, 1000П, Ni1000
Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, –50...50 мВ, 0...1 В

Технические характеристики:

Параметр	Значение
Количество универсальных входов	2
Время опроса входа - для термопреобразователей сопротивления - для других датчиков	≤ 0,8 с ≤ 0,4 с
Предел основной приведенной погрешности измерения - для термоэлектрических преобразователей - для других датчиков	±0,5% ±0,25%
Напряжение питания	~90…245 В
Частота напряжения питания	47...63 Гц
Потребляемая мощность	≤ 7 ВА
Напряжение встроенного источника питания нормирующих преобразователей	=24 ± 2,4 В
Максимально допустимый ток источника питания	80 мА
Условия эксплуатации - окружающая температура - атмосферное давление - относительная влажность воздуха	−20...+50 °C 84...106,7 кПа 30...80%RH (при 35°С и ниже без конденсации влаги)
Защита - щитовые (Щ1, Щ2, Щ11) - настенный (Н) - на DIN-рейку	IP54 (со стороны передней панели) IP44 IP20
Монтаж	на стену, в щит, на DIN-рейку (стандарт 4S)
Габаритные размеры - щитовой Щ1 - щитовой Щ2 - щитовой Щ11 - настенный Н - на DIN-рейку	96×96×65 мм 48×96×100 мм 96×96×49 мм 130×105×65 мм 90×72×58 мм

Характеристики выходных устройств:

Обозначение	Тип выходного устройства	Электрические характеристики
Р	Электромагнитное реле	8 А (сигнализация) При ~220 В, 50...60 Гц, cos φ > 0,4 или =30 В
К	Транзисторная оптопара структуры n–p–n типа	200 мА при 50 В пост. тока
С	Симисторная оптопара	50 мА при ~240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой ≤ 50 Гц и t_имп. = 5 мс)
И	Цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Нагрузка 0…1000 Ом, напряжение питания =10...30 В
У	Цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	Нагрузка ≥ 2 кОм, напряжение питания 15...32 В
Т	Выход для управления твердотельным реле	Выходное напряжение 4...6 В Максимальный выходной ток 50 мА

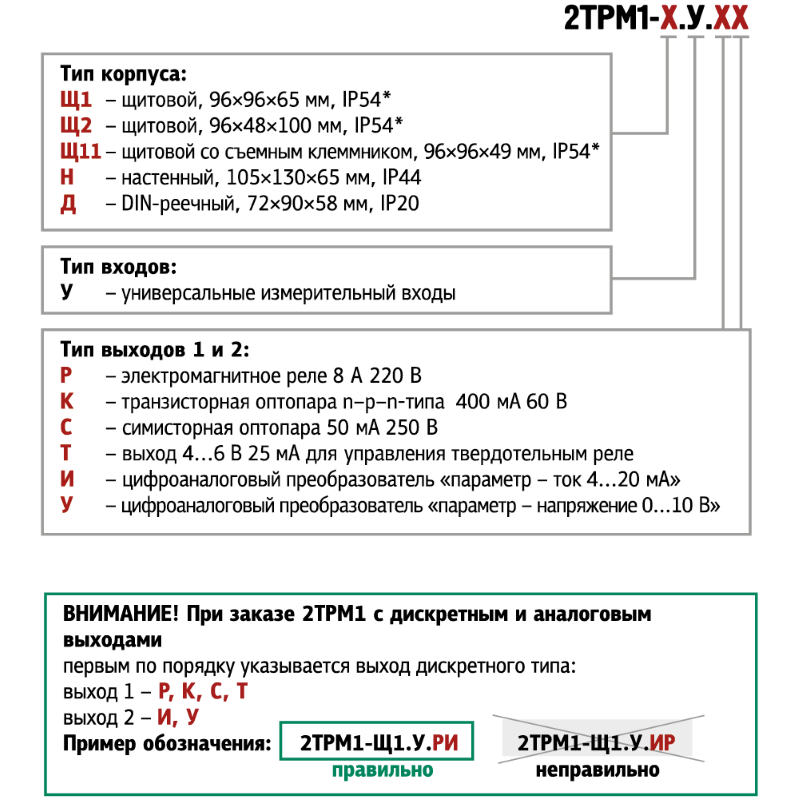

Модификации

Габаритные размеры

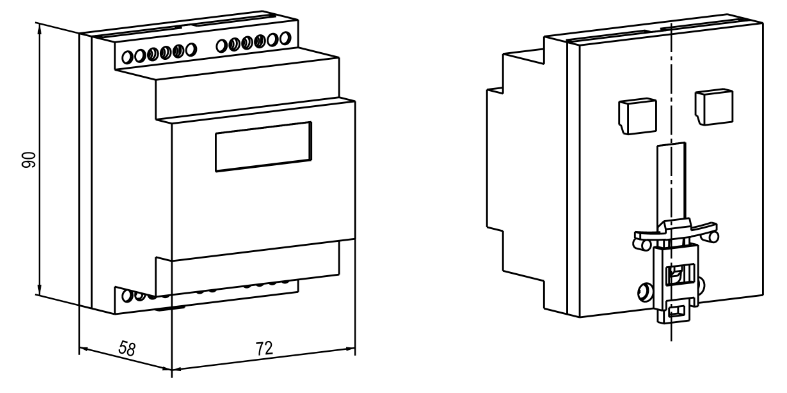

2ТРМ1-Д

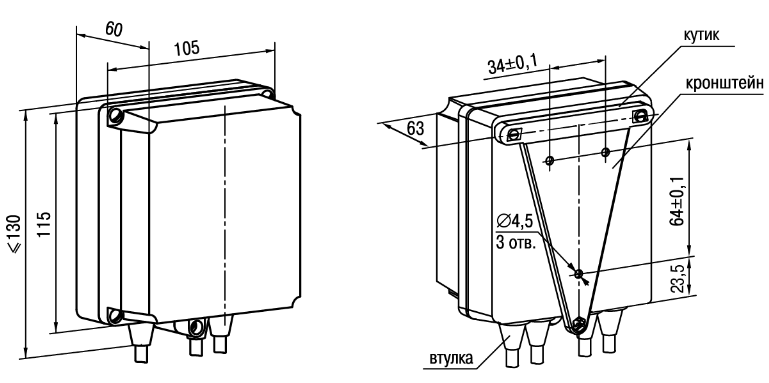

2ТРМ1-Н

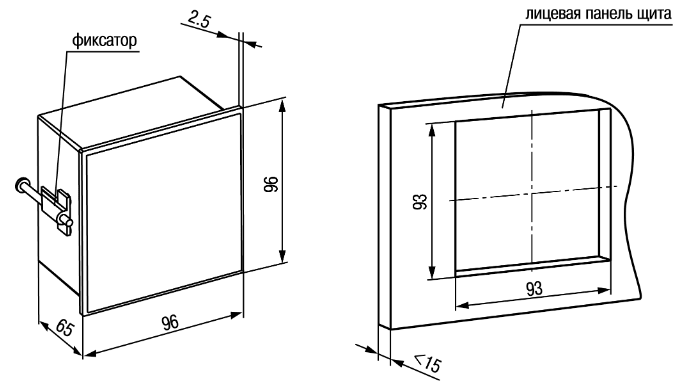

2ТРМ1-Щ1

2ТРМ1-Щ2

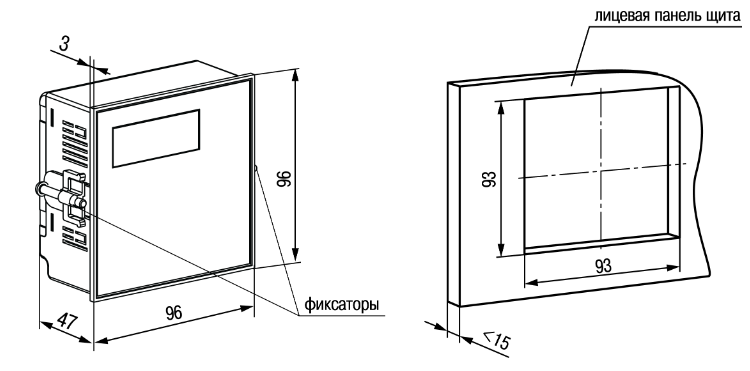

2ТРМ1-Щ11

Версия: 2023-01-19-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Разрешение 2ТРМ1	25.06.2011	0.48 Мб
Сертификат средств измерений 2ТРМ1	25.06.2011	0.27 Мб
Сертификат средств измерений 2ТРМ1 (Украина)	25.06.2011	0.7 Мб
Сертификат средств измерений 2ТРМ1 (Беларусь)	25.06.2011	0.42 Мб
Сертификат средств измерений 2ТРМ1 (Казахстан)	25.06.2011	0.23 Мб
Руководство по эксплуатации	27.04.2013	0.98 Мб
Руководство по эксплуатации	27.04.2013	0.95 Мб

Артикул	Корпус	Выходы	Срок поставки	Стоимость
Д Н Щ1 Щ11 Щ2	ИИ ИК ИТ ИУ КИ КК КР КС КУ РИ РК РР РС РТ РУ СИ СР СС СТ СУ ТИ ТР ТС ТТ ТУ УИ УТ УУ

Артикул	Модель	Корпус	Выходы	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Корпус	Выходы	Срок поставки	Стоимость
G99749	2ТРМ1-Н.У.РР	Н	РР	Со склада	9316 руб. – +
G99750	2ТРМ1-Щ1.У.РР	Щ1	РР	Со склада	9316 руб. – +
G99716	2ТРМ1-Щ2.У.ИИ	Щ2	ИИ	Со склада	11178 руб. – +
G99752	2ТРМ1-Щ2.У.РР	Щ2	РР	Со склада	9316 руб. – +

Артикул	Модель	Корпус	Выходы	Срок поставки	Стоимость

Артикул	Описание	Срок поставки	Стоимость
F74581	Корпус: Д; Выходы: РР. Причина уценки: 2019г. Работоспособность 100%.	Со склада	4100 руб. – +
K16373	Корпус: Н; Выходы: РР. Причина уценки: без крепления, потёртости на корпусе, 2008г.	Со склада	4658 руб. – +
