Вольтметр однофазный щитовой с 0(4)...20 мА и RS-485 Omix V1-1-I420-RS485-N2

Прибор для измерения и индикации напряжения в однофазных сетях переменного тока, а также для преобразования измеренных значений в аналоговый сигнал 0(4)...20 мА и передачи измеренных значений по протоколу Modbus RTU

Диапазон измерения напряжения: ~0…500 В (прямое подключение), ~0...9999 В (через трансформатор)
Погрешность: ±(0,5% + 1 е.м.р.)
Аналоговый выход 0(4)...20 мА
Интерфейс RS485
Количество фаз: 1
Четырехразрядный светодиодный индикатор
Широкий диапазон питания ≅85...264 В
Монтаж: в щит
Госреестр № 64439-22
Госповерка заказывается отдельно

В закладки

6 630 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Вольтметр однофазный щитовой Omix V1-1-I420-RS485-N2 предназначен для измерения и индикации напряжения в однофазных сетях переменного тока, а также для преобразования измеренных значений в аналоговый сигнал 0(4)...20 мА и передачи измеренных значений по протоколу Modbus RTU
Особенности:

Возможность подключения трансформатора напряжения
Может выдерживать длительные (до нескольких лет) перегрузки до 600 В
Масштабирование измеренного значения напряжения при преобразовании в аналоговый сигнал. Пользователь самостоятельно выбирает необходимый диапазон преобразуемого напряжения в пределах полного диапазона измерения
Передача измеренных значений по протоколу Modbus RTU осуществляется с помощью целого числа c фиксированной запятой (тип int). Расчет измеренного значения осуществляется пользователем самостоятельно с учетом заданного количества знаков после запятой. При использовании трансформатора напряжения по протоколу Modbus передается измеренное значение с учетом коэффициента трансформации

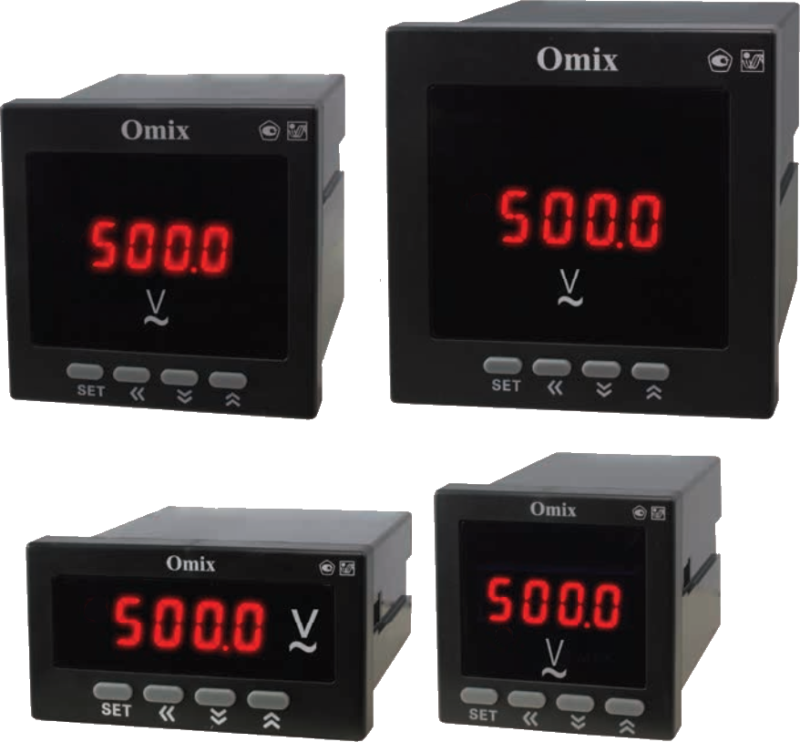

4 типоразмера корпуса

Технические характеристики:

Параметр	Значение
Диапазон измерения напряжения	~0...500 В (напрямую) ~0...9999 В (через трансформатор)
Погрешность	±(0,5% + 1 е.м.р.)
Дискретность измерения напряжения	1; 0,1; 0,01; 0,001
Скорость измерения	3 изм./с
Потребляемая мощность	< 3 ВА
Питание	≅85...264 В
Аналоговый выход	0...20 мА, 4...20 мА
Погрешность аналогового выхода	±0,5%
Сопротивление выходного сигнала	≤ 250 Ом
Интерфейс	RS-485 Modbus RTU
Скорость передачи данных	1200...9600 бит/с
Условия эксплуатации	−10...+50°С, ≤ 85%RH
Условия хранения	−40...+70°С, ≤ 85%RH
Высота символов	14 мм
Габаритные размеры	Р77: 74×74×103 мм Р94: 52×98×103 мм Р99: 98×98×103 мм Р1212: 118×118×103 мм
Размер врезного отверстия	Р77: 67×67 мм Р94: 45×91 мм Р99: 91×91 мм Р1212: 111×111 мм
Вес	Р77: 247 г Р94: 216 г Р99: 269 г Р1212: 337 г

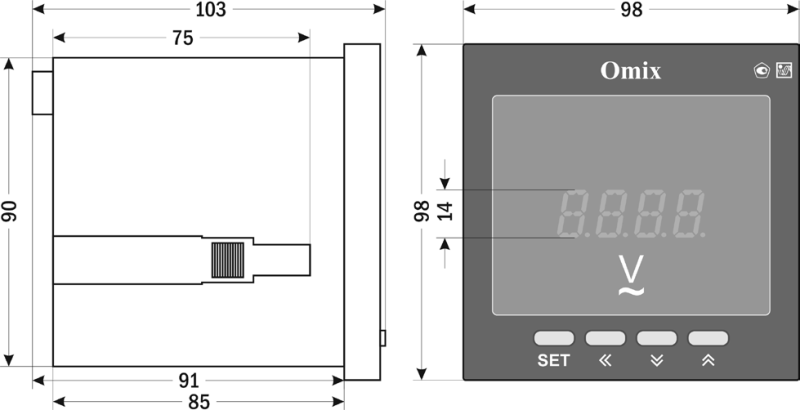

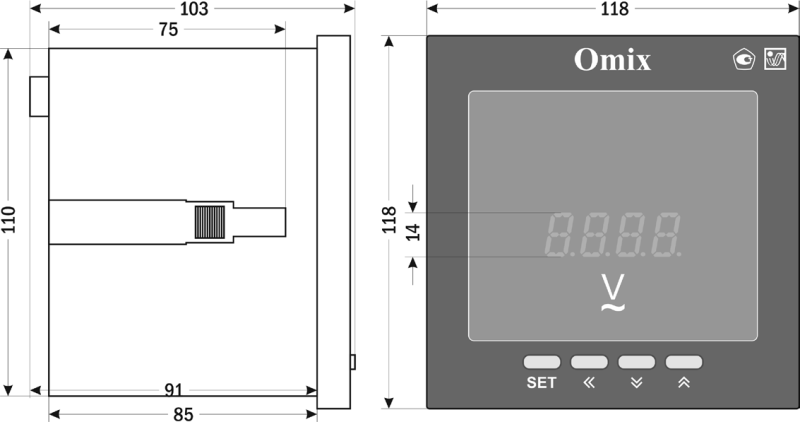

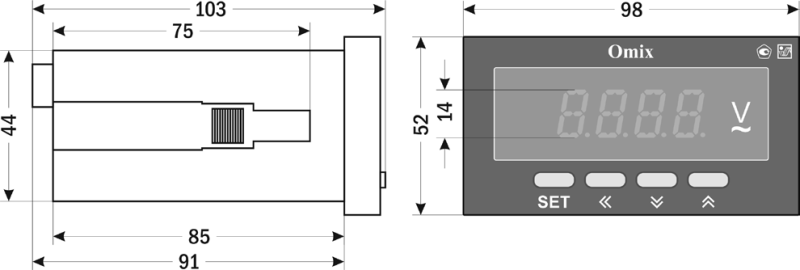

Габаритный чертеж

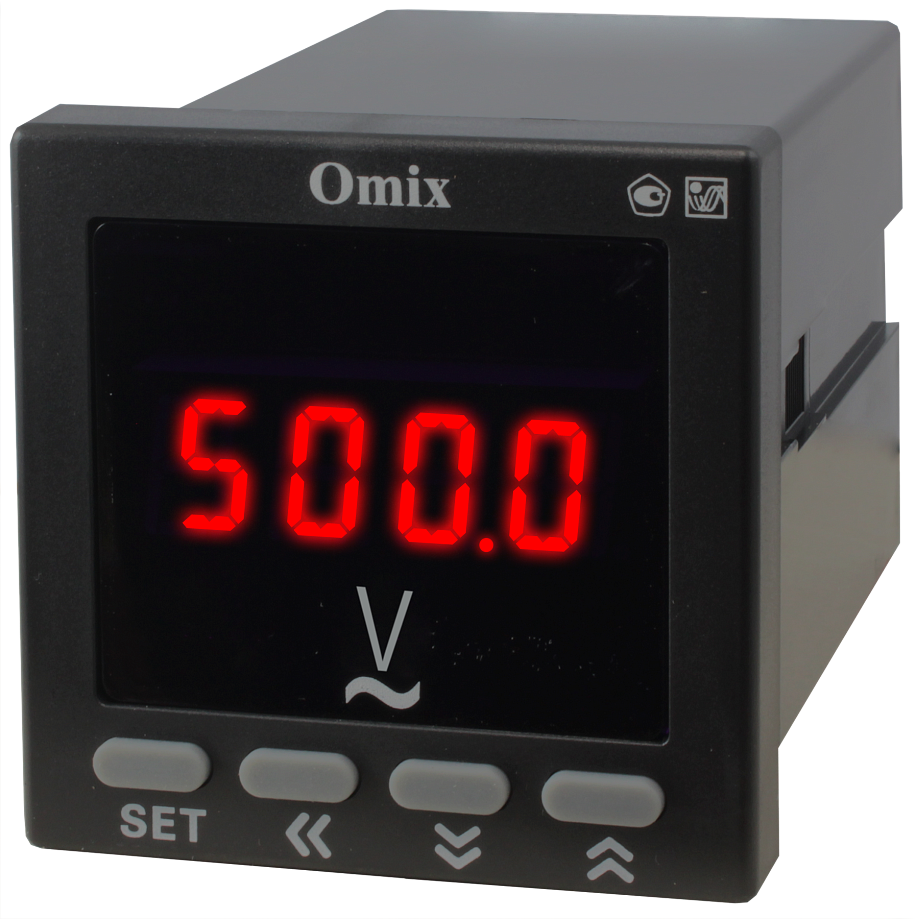

P77

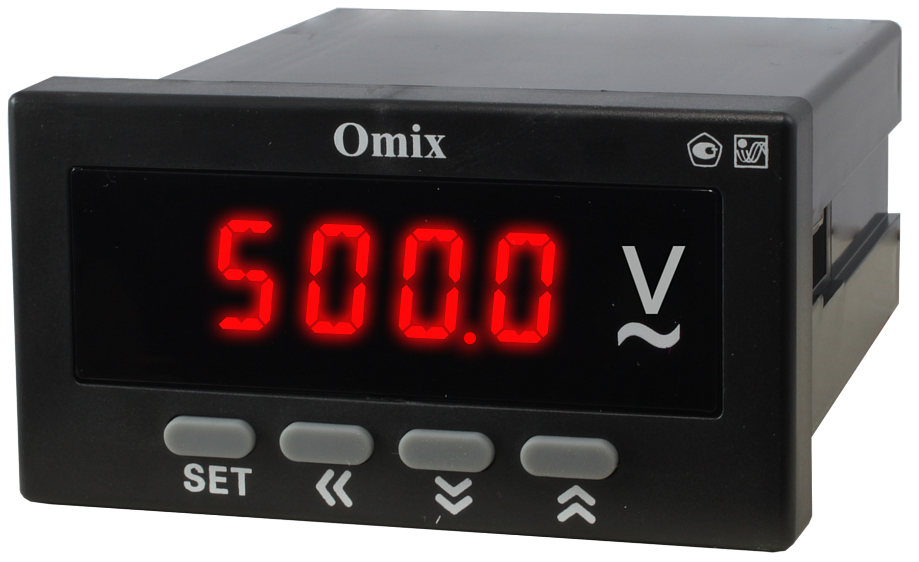

P94

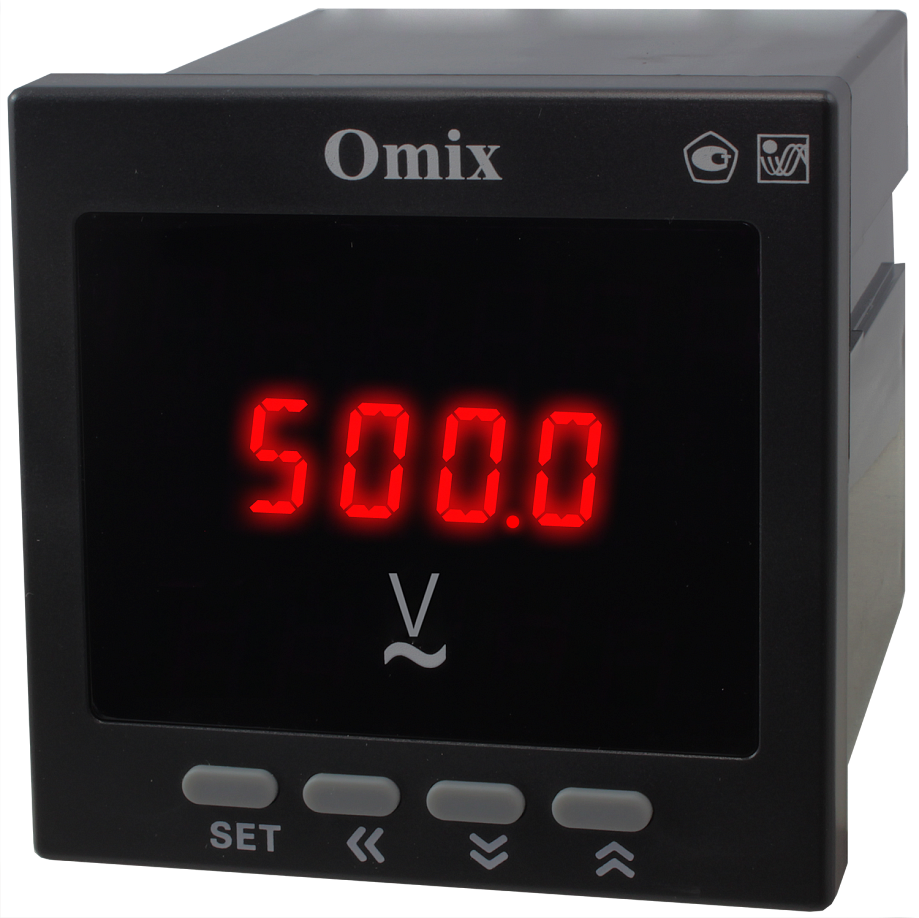

P99

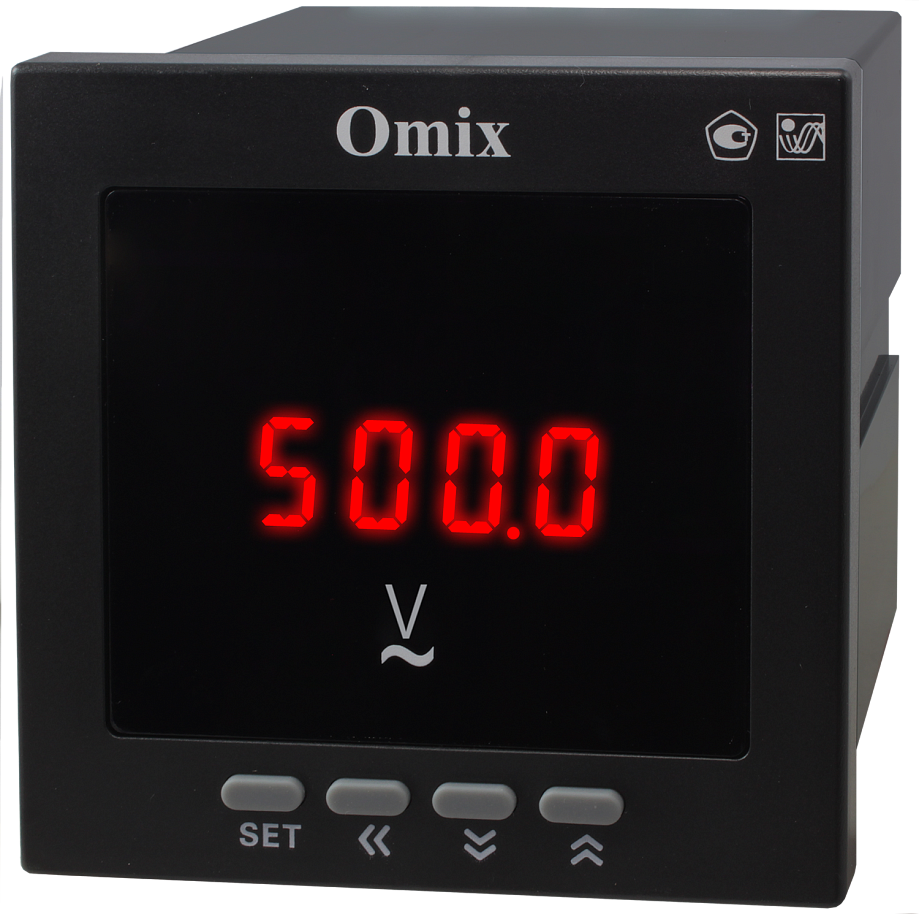

P1212

Версия: 2020-10-07-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации (Прошивка v. 4.0)	11.10.2022	0.64 Мб

Артикул	Тип корпуса	Срок поставки	Стоимость
P77 P94 P99 P1212

Артикул	Модель	Тип корпуса	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Тип корпуса	Срок поставки	Стоимость
E62637	Omix P77-V1-1-I420-RS485-N2	P77	Со склада (комплектация 1..72 часа)	6630 руб. – +
E62638	Omix P94-V1-1-I420-RS485-N2	P94	Со склада (комплектация 1..72 часа)	6630 руб. – +
E62639	Omix P99-V1-1-I420-RS485-N2	P99	Со склада (комплектация 1..72 часа)	6630 руб. – +
E62640	Omix P1212-V1-1-I420-RS485-N2	P1212	Со склада (комплектация 1..72 часа)	6630 руб. – +

Артикул	Модель	Тип корпуса	Срок поставки	Стоимость
E62637	Omix P77-V1-1-I420-RS485-N2	P77	Со склада (комплектация 1..72 часа)	6630 руб. – +
E62638	Omix P94-V1-1-I420-RS485-N2	P94	Со склада (комплектация 1..72 часа)	6630 руб. – +
E62639	Omix P99-V1-1-I420-RS485-N2	P99	Со склада (комплектация 1..72 часа)	6630 руб. – +
E62640	Omix P1212-V1-1-I420-RS485-N2	P1212	Со склада (комплектация 1..72 часа)	6630 руб. – +
