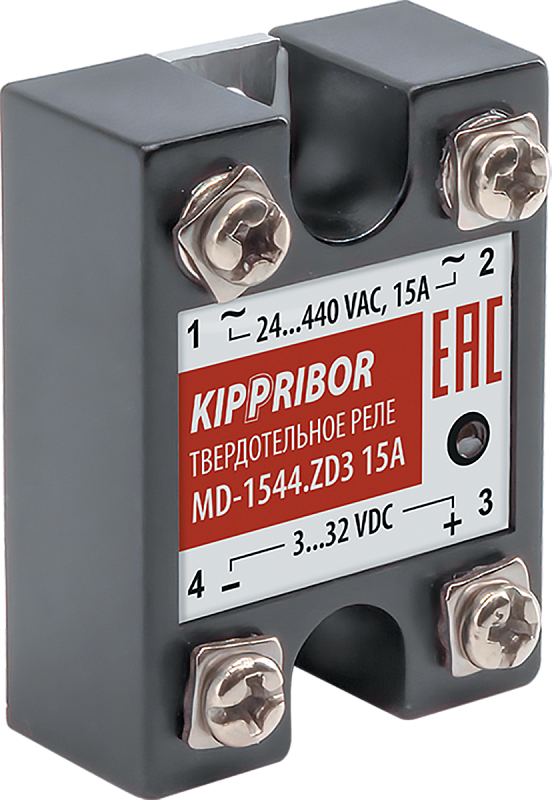

Твердотельное реле MD-xx44.ZD3

Однофазные твердотельные реле серии MD-xx44.ZD3 являются наиболее бюджетным решением для коммутации маломощной резистивной и слабоиндуктивной нагрузки среди всего многообразия ТТР, представленных сегодня на рынке.

Напряжение управления: =3…32 В
Напряжение нагрузки: ~24…440 В
Ток нагрузки: 5 А, 10 А, 15 А
Количество фаз: 1
Время переключения: ≤ 10 мс
Встроенная RC-цепочка для защиты от импульсных перенапряжений

В закладки

от 684 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Особенности управления и коммутации нагрузки:

Широкий диапазон управляющего сигнала 3…32 VDC.
Тип нагрузки и рекомендуемый предельный ток коммутации: слаботочная резистивная нагрузка от 4 до 12 А (в зависимости от модификации); маломощная слабоиндуктивная нагрузка от 0,5 до 1,5 А (в зависимости от модификации).
Максимальный ток нагрузки от 5 до 15 А (в зависимости от модификации).
Широкий диапазон коммутируемого напряжения 24…440 VAC.
Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
Высокое значение пикового напряжения 900 VAC (9 класс).
Подходят для коммутации как однофазной, так и трехфазной нагрузки.
Позволяют коммутировать трехфазную нагрузку с любой схемой включения: звезда; звезда с нейтралью; треугольник;
Оптимально подходят для коммутации цепей управления в системах ПИД- и ON/OFF-регулирования, управляемых приборами типа ТРМ500, ТРМ101, ТРМ210 или контроллерами ОВЕН ПЛК.
Совместно с приборами ОВЕН ТРМ12, ТРМ212, ТРМ148 и т.п. успешно применяются в котельной автоматике для управления исполнительными механизмами типа МЭО и электроприводами KIPVALVE DCL-05…DCL-20 и т.п.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Технические характеристики

Параметр	Значение
Тип коммутируемого тока	Переменный ток
Вид коммутируемой сети	Однофазная, трехфазная (необходимо устанавливать одно ТТР на каждую коммутируемую фазу)
Допустимые схемы включения для трехфазной нагрузки	"Звезда", "Звезда с нейтралью", "Треугольник"
Тип коммутируемой нагрузки	Резистивная / Индуктивная
Коммутируемое напряжение	24…440 VAC
Управляющий сигнал	Дискретный сигнал напряжения 3…32 VDC
Пороги включения/выключения	Порог включения: 3 VDC; порог отключения: 1 VDC
Входное сопротивление	900 Ом
Вид коммутации	Коммутация при переходе через 0
Тип выходных силовых элементов	Симисторы (TRIAC)
Максимальное пиковое напряжение	9 класс (900 VAC)
Потребляемый ток в цепи управления	6…35 мА
Падение напряжения на реле в коммутируемой цепи	≤1,6 VAC
Ток утечки в коммутируемой цепи	≤10 мА
Время переключения реле	≤5 мс (при частоте 50 Гц)
Максимальная частота коммутации	50 Гц
Сопротивление изоляции	500 МОм (при 500 VDC)
Электрическая прочность изоляции	Соответствует стандартам UL1577 (2500 V в течение одной минуты)
Температура окружающего воздуха	-30...+70 °С
Атмосферное давление	84…106,7 кПа
Относительная влажность	≤80 % (при +25 °С и ниже без конденсации влаги)

Конструктивные особенности твердотельных реле серии MD-xx44.ZD3:

Твердотельные реле серии MD-xx44.ZD3 ориентированы на коммутацию слаботочной нагрузки. Малый ток нагрузки, протекающий через ТТР, вызывает сравнительно небольшой нагрев его силового ключа. Это в свою очередь позволяет применять наиболее экономичные конструктивные решения по отводу избыточного тепла:

Рекомендуемые токи нагрузки твердотельных реле серий MD-xx44.ZD3

Модификация	Рекомендуемый предельный ток нагрузки
MD-0544.ZD3	резистивная нагрузка: 4 А индуктивная нагрузка: 0,5 А максимально допустимый ток нагрузки: 5 А
MD-1044.ZD3	резистивная нагрузка: 8 А индуктивная нагрузка: 1 А максимально допустимый ток нагрузки: 10 А
MD-1544.XD3	резистивная нагрузка: 5 А индуктивная нагрузка: 10 А максимально допустимый ток нагрузки: 15 А

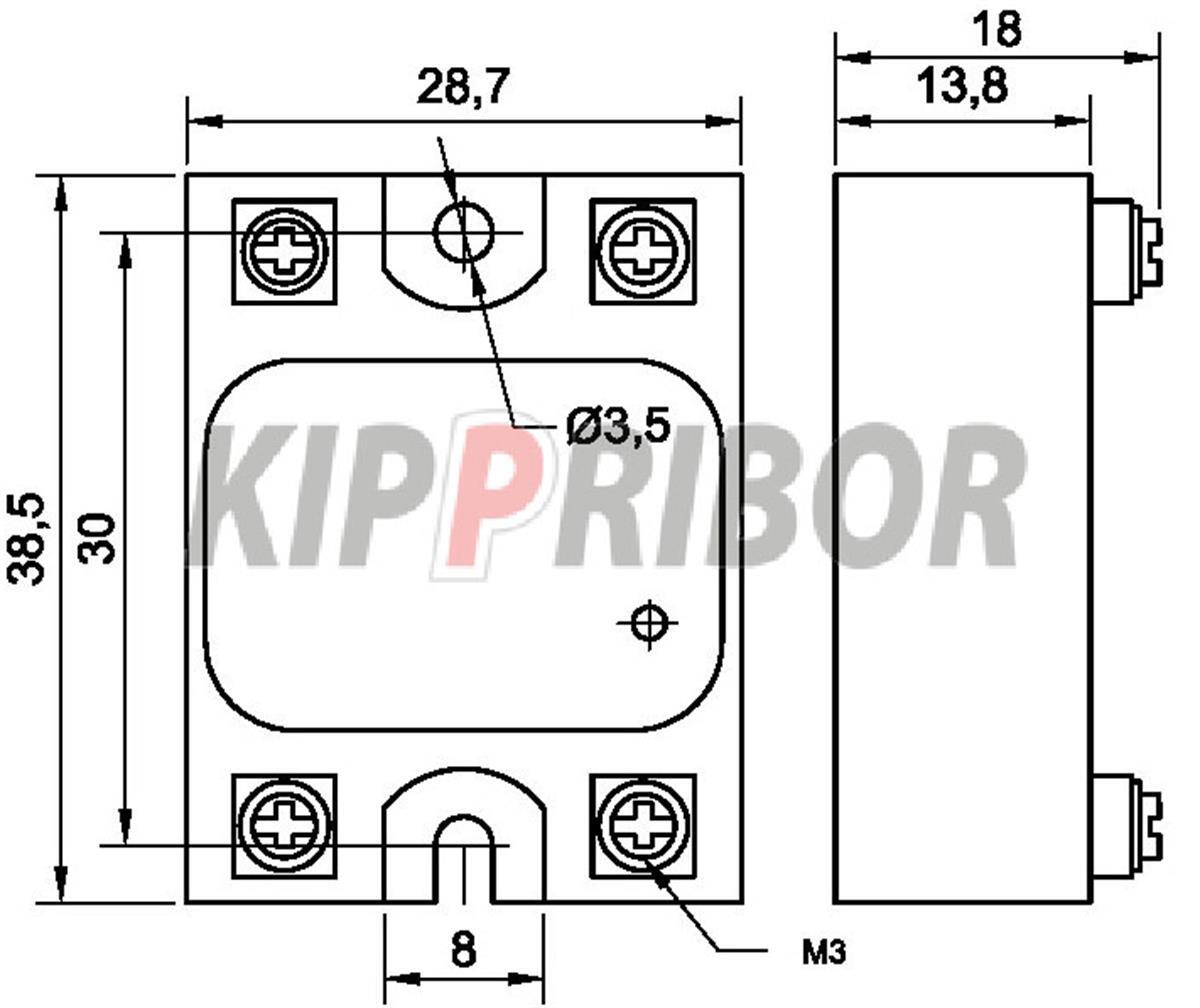

Габаритные размеры

Версия: 2022-09-20-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Декларация о соответствии	20.09.2022	0.4 Мб
Сертификат соответствия	20.09.2022	1.1 Мб

Артикул	Ток, А	Срок поставки	Стоимость
5 10 15

Артикул	Ток, А	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Ток, А	Срок поставки	Стоимость
G50408	5	2...4 недели	684 руб. – +
G50409	10	2...4 недели	714 руб. – +
G50410	15	2...4 недели	744 руб. – +
