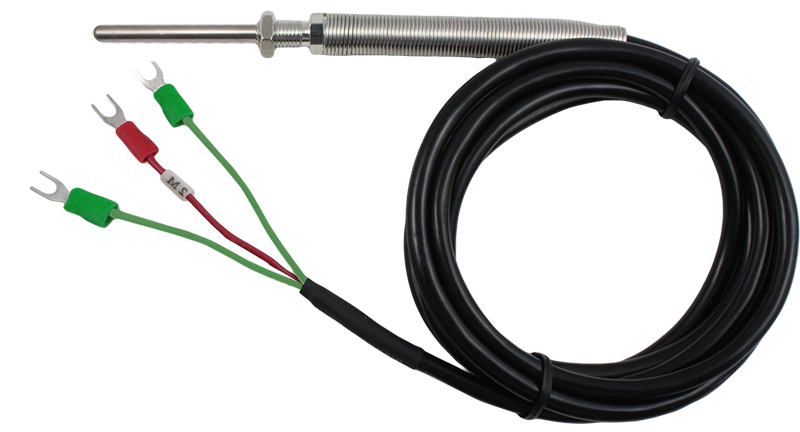

Термосопротивление ТС-А-4501

Термосопротивление предназначено для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.

Количество чувствительных элементов: 1
Номинальная статическая характеристика: Pt100
Диапазоны измеряемых температур: −60...+150°С, −60...+250°С
Класс допуска: В
Длина монтажной части: 20 мм, 30 мм, 40 мм, 50 мм, 60 мм, 80 мм, 100 мм, 110 мм, 120 мм, 150 мм, 160 мм, 200 мм – стандарт; 180 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм – по заказу
Диаметр монтажной части: 5 мм
Присоединение: штуцер М8×1 с гайкой
Длина кабельного вывода: 2000 мм – стандарт, до 50 000 мм – по заказу
Материал корпуса датчика: нержавеющая сталь

Внимание! Все модификации, не представленные к заказу через сайт, но присутствующие в описании прибора, вы можете заказать у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

-->

В закладки

от 1 260 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (12)
Все модификации ()
Отзывы (1)

Термосопротивление предназначено для измерения температуры твердых тел (нагревательных плит, корпусов, поверхностей и т.д.) в различных технологических процессах

Прежнее название термосопротивления ТС-А-4501: ТС-А-1388-3

Принцип действия и конструкция:

Термосопротивление преобразует изменение температуры в изменение электрического сопротивления постоянного тока.

Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +150°С (+250°С для моделей с проводом КМТФЭт).

Особенности:

Тефлоновый слой изоляции поверх экрана провода КМТФЭт-А-3, позволяет использовать датчик в пищевой, химической промышленности и т.д.

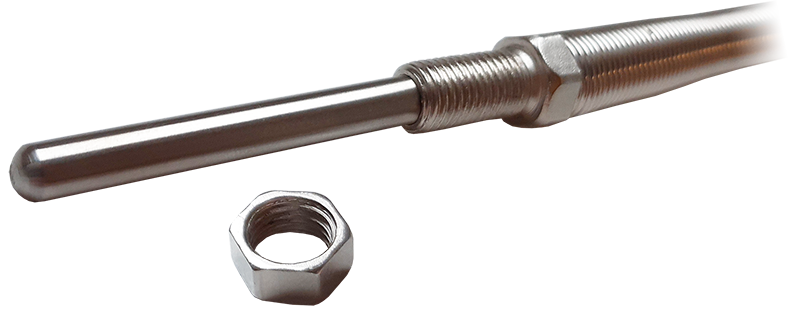

Штуцер со стандартной метрической резьбой М8×1 позволяет легко монтировать термосопротивление в стандартное резьбовое отверстие в объекте измерения температуры

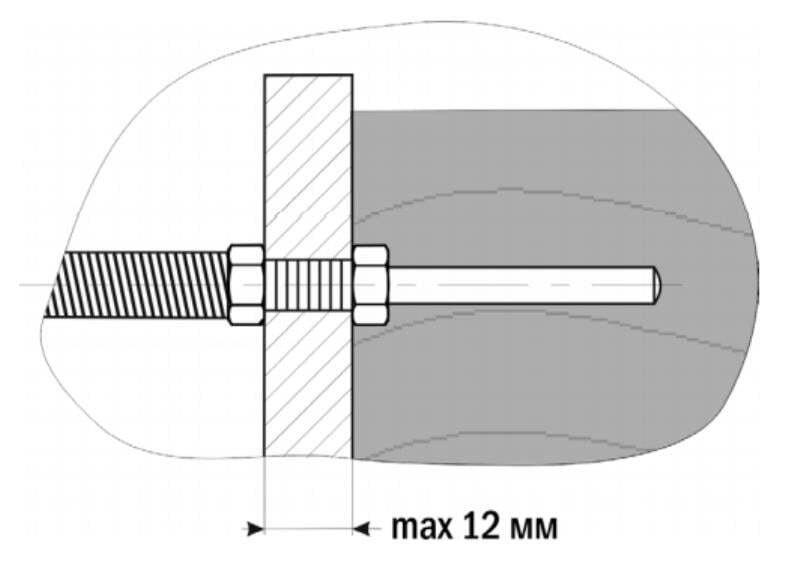

Благодаря дополнительной гайке термосопротивление можно закрепить на перегородке толщиной до 12 мм в отверстие без резьбы (см. рисунок)
Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома
Термосопротивление является неполным аналогом дТС054
Высокая точность измерений
Высокая стабильность
Близость характеристики к линейной зависимости

Монтаж:

Для соединения термосопротивлений с измерительными приборами используются медные трехжильные провода сечением от 0,12 мм². Если к таким проводам предъявляются повышенные требования по температуре и помехозащищенности, рекомендуется применение соединительных проводов КМТФЭт-А-3, КМНН-А-3 (до +200°С) и КМСЭ-А-3, КМССЭ-А-3 (до +400°С). Для легкого и быстрого соединения проводов с повышенной (IP68) степенью защиты от внешних факторов может использоваться кабельный соединитель КСГ-68-2315.

Показатели надежности и условия эксплуатации:

Показатели надежности термосопротивлений при соблюдении условий эксплуатации в рабочем диапазоне температур:

вероятность безотказной работы — не менее 0,95 за 40 000 ч;
средний срок службы не менее 10 лет.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.

Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:

помещения с нерегулируемыми климатическими условиями и (или) навесы;
относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Количество чувствительных элементов	1
Номинальная статическая характеристика	Pt100
Диапазон измеряемых температур	−60...+150°С	−60...+250°С
Условное давление	2,0 МПа
Класс допуска датчика	В
Допустимое отклонение (Т — абсолютное значение температуры измеряемой среды)	±(0,3°С+0,02T)°С
Длина монтажной части (L)	20 мм, 30 мм, 40 мм, 50 мм, 60 мм, 80 мм, 100 мм, 110 мм, 120 мм, 150 мм, 160 мм, 200 мм – стандарт 180 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм – по заказу
Диаметр монтажной части (D)	5 мм
Присоединение	штуцер М8×1 с гайкой
Длина кабельного вывода (l)	2000 мм – стандарт до 50 000 мм – по заказу погрешность длины кабельного вывода ±3%
Тепловая инерция	≤ 10...30 с
Сопротивление изоляции	≥ 20 МОм
Схема подключения	3-проводная
Материал корпуса датчика	нержавеющая сталь
Провод	ПВХ	КМТФЭТ-А-3
Сечение провода	3×0,5 мм²	3×0,12 мм²
Наружные размеры провода	∅ 5 мм	∅ 2,7 мм
Степень пылевлагозащиты	IP54

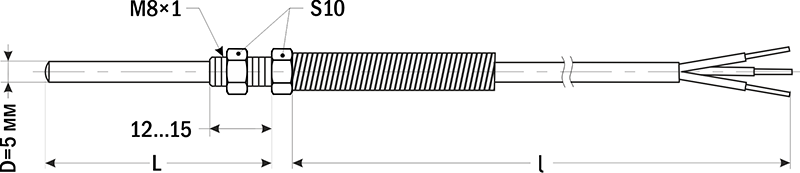

Габаритные размеры

Предельно допустимые отклонения согласно ГОСТ 6651 (справочная таблица):

Тип	Класс допуска	Диапазон измерения	Допустимые отклонения
50М	A	−50...+100°С	±(0,15°С+0,02T)
	B	−50...+200°С	±(0,3°С+0,02T)
	C	−180...+200°С	±(0,6°С+0,02T)
Pt100 Pt1000	A	−100...+450°C (с проволочным ЧЭ); −60...+300°C (с пленочным ЧЭ)	±(0,15°С+0,02T)
	B	−196...+660°C (с проволочным ЧЭ); −60...+500°C (с пленочным ЧЭ)	±(0,3°С+0,02T)
	C	−196...+660°C (с проволочным ЧЭ); −60...+600°C (с пленочным ЧЭ)	±(0,6°С+0,02T)

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.

Версия: 2023-02-06-КВА

Артикул	Длина, мм	Тип провода	Диапазон измеряемой температуры,°С	Срок поставки	Стоимость
20 30 40 50 60 80 100 110 120 150 160 200	КМТФЭт-А-3 ПВХ	-60...+150 -60...+250

Артикул	Длина, мм	Тип провода	Диапазон измеряемой температуры,°С	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Длина, мм	Тип провода	Диапазон измеряемой температуры,°С	Срок поставки	Стоимость
M23601	20	КМТФЭт-А-3	-60...+250	Со склада	1703 руб. – +
M23592	30	ПВХ	-60...+150	Со склада	1260 руб. – +
M23593	40	ПВХ	-60...+150	Со склада	1260 руб. – +
M23594	50	ПВХ	-60...+150	Со склада	1260 руб. – +
M23595	60	ПВХ	-60...+150	Со склада	1703 руб. – +
M23596	80	ПВХ	-60...+150	Со склада	1703 руб. – +
M23597	100	ПВХ	-60...+150	Со склада	1703 руб. – +
M23598	110	ПВХ	-60...+150	Со склада	1260 руб. – +
M23602	120	КМТФЭт-А-3	-60...+250	Со склада	1703 руб. – +
M23599	150	ПВХ	-60...+150	Со склада	1278 руб. – +
M23603	160	КМТФЭт-А-3	-60...+250	Со склада	1703 руб. – +
M23600	200	ПВХ	-60...+150	Со склада	1386 руб. – +

Артикул	Длина, мм	Тип провода	Диапазон измеряемой температуры,°С	Срок поставки	Стоимость

03.05.2012 Посетитель сайта

У датчика есть один серьёзный минус - терморезистор фиксируется в гильзе стопорным винтом, который давит на подводящие провода. Вставишь датчик на место, пару раз шевельнёшь провод и всё - один из проводов замыкается на корпус гильзы. Если корпус гильзы соединён с экраном проводов и ТРМ, то измерениям конец.
