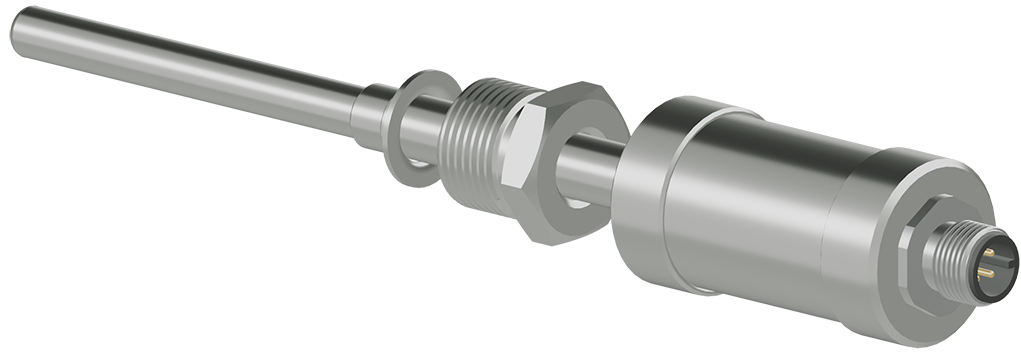

Термосопротивление с кабельным выводом ОВЕН дТС733

Прибор для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика

Количество чувствительных элементов: 1 – стандарт, 2 – по заказу
Номинальная статическая характеристика: 50М, 100М, 50П, 100П, Pt100, Pt1000
Диапазон измеряемых температур: –196…+500°C
Класс допуска: A, B или C
Длина монтажной части: 80...2000 мм
Диаметр монтажной части: 10 мм
Материал корпуса датчика: сталь 12Х18Н10Т

В закладки

Цена обновляется

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Датчики температуры ДТСхх3 с коммутационным разъемом М12 позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Ответная часть разъема М12 не входит в комплект поставки и приобретается отдельно.

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Среда измерения:Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).

Показатели надежности термосопротивлений ДТСхх3 при соблюдении условий эксплуатации (вероятность безотказной работы):

ДТС с платиновым ЧЭ:

- в диапазоне температур от –50 до +250 °С – не менее 0,95 за 40 000 ч;
- в диапазоне температур от –196 (–60 °С – для РТ100, РТ1000) до –50 °С и от +250 °С до + 450 °С – не менее 0,95 за 15 000 ч.

ДТС с медным ЧЭ:

- в диапазоне температур от –50 до +150 °С – не менее 0,95 за 15 000 ч.

Основные преимущества термопреобразователей сопротивления ОВЕН:

Высокая точность измерений
Высокая стабильность
Близость характеристики к линейной зависимости

Класс допуска и диапазон измерений:

Тип	Класс допуска	Диапазон измерения*	Пределы допускаемых отклонении от НСХ**
М	В	-50…+200 °C	± (0,30 + 0,005 *\|t\| ) °C
М	С	-180…+200 °C	± (0,60 + 0,01 *\|t\| ) °C
Pt, П	А	-100…+450 °C (с проволочным ЧЭ) -30…+300 °C (с пленочным ЧЭ)	± (0,15 + 0,002 *\|t\| ) °C
	В	-196…+660 °C (с проволочным ЧЭ) -50…+500 °C (с пленочным ЧЭ)	± (0,30 + 0,005 *\|t\| ) °C
	С	-196…+660 °C (с проволочным ЧЭ) -50…+600 °C (с пленочным ЧЭ)	± (0,60 + 0,01 *\|t\| ) °C

*Диапазон измеряемых температур зависит от конструктивного исполнения датчика и указывается в паспорте на датчик.
** |t| – абсолютное значение температуры измеряемой среды, °C

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика (НСХ)	50М 100М	50П 100П	Pt100 Pt1000
Диапазон измеряемых температур:
- класс допуска А	-	–100…+450 °C	–30…+300 °C
- класс допуска В и С	–50…+180 °C	–196…+500 °C	–50…+500°C
Температура окружающей среды	–50…+85 °C
Показатель тепловой инерции	не более 10…30 с
Количество чувствительных элементов	1 – стандарт, 2 – по заказу
Схема внутренних соединений проводников	2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная (только 1 ЧЭ)
Условное давление, не более:
– защитная арматура из стали с диаметром монтажной части до 6 мм	0,4 МПа
– защитная арматура из стали с диаметром монтажной части 6 мм	0,6 МПа
– защитная арматура из стали с диаметром монтажной части от 8 до 10 мм	10 МПа
Сопротивление изоляции, не менее:
– при температуре (25 ± 10) °С;	100 МОм
– при температуре от плюс 100 до плюс 250 °С;	20 МОм
– при температуре от плюс 251 до плюс 450 °С;	2,0 МОм
– при температуре от плюс 451 до плюс 660 °С	0,5 МОм
Исполнение сенсора относительно корпуса	изолированный
Разъем	М12
Тип резьбового штуцера	метрическая резьба, трубная резьба
Материал защитной арматуры	сталь 12Х18Н10Т
Степень защиты	IP65; IP67 (кроме ДТС223)
Средний срок службы	не менее 10 лет

Примечания:

Датчики с двумя чувствительными элементами изготавливаются:

- только по 2-проводной схеме;
- только для моделей с диаметром защитной арматуры 8 и 10 мм;
- с диаметром монтажной части 8 мм выпускаются с длиной монтажной части в диапазоне 100 мм ≤ L < 1500 мм.

Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по суммарной длине монтажной части L и вспомогательного размера L1:

- 50П – не производим;
- для 50М – не более 200 мм;
- для 100М, 100П, РТ100 – не более 630 мм.

Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).

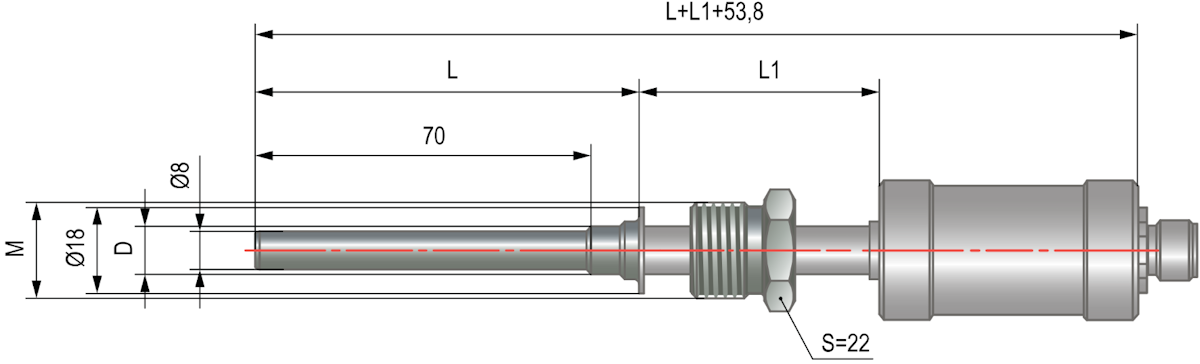

Габаритные размеры
Подвижный штуцер
D = 10 мм L = От 80 до 2000 мм L1 = От 40 до 280 мм M - выбирается при заказе

Конструктивное исполнение разъема М12*

* Габариты ответной части разъема М12 указаны для справки. Ответная часть разъема в комплекте не поставляется.

Обозначение при заказе ДТСXX3
