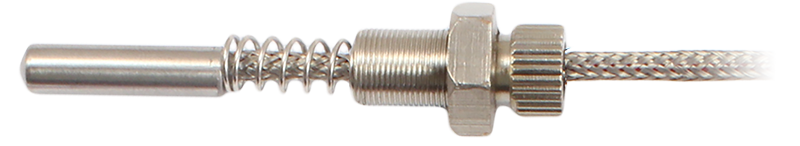

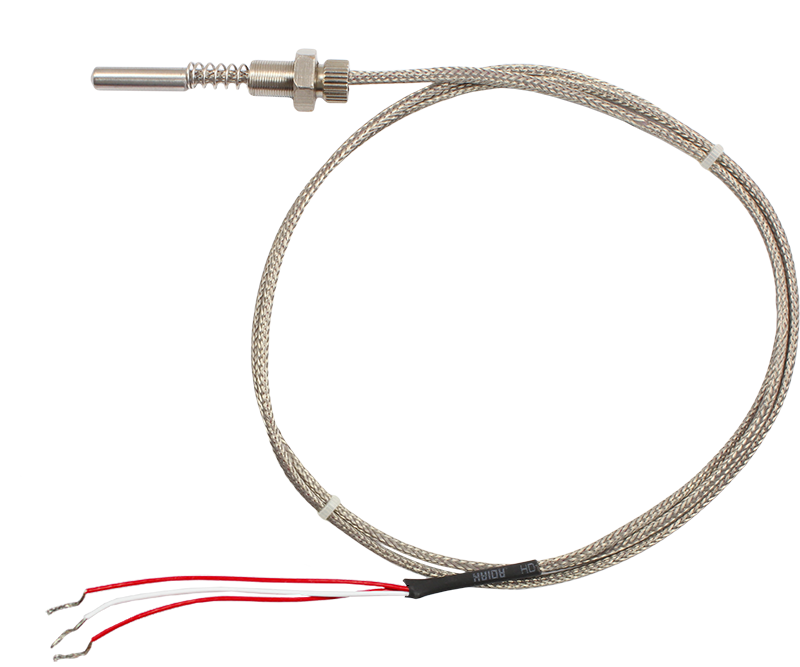

Термосопротивление ТС-А-4302

Термосопротивление предназначено для измерения температуры твердых тел (нагревательных плит, корпусов, поверхностей и т.д.) в различных технологических процессах

Количество чувствительных элементов: 1
Номинальная статическая характеристика: Pt100
Диапазоны измеряемых температур: −60...+250°С
Класс допуска: A
Длина монтажной части: 20 мм – стандарт, 60 мм, 80 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм – по заказу
Диаметр монтажной части: 5 мм
Присоединение: подпружиненный штуцер М8×0,5, М8×0,75
Длина кабельного вывода: 1000 мм, 2900 мм – стандарт, до 50 000 мм – по заказу
Материал корпуса датчика: никелированная латунь

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 1 638 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Прежнее название термосопротивления ТС-А-4302: ТС-А-1388-5-8

Принцип действия и конструкция:

Термосопротивление преобразует изменение температуры в изменение электрического сопротивления постоянного тока.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +250°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +200°С.

Особенности:

Благодаря подпружиненному штуцеру термосопротивление надежно работает в условиях повышенной вибрации. Как правило, используется для контроля температуры экструдеров при производстве пластмасс и резиновых смесей
Штуцер со стандартной метрической резьбой М8×0,5 или М8×0,75 позволяет легко монтировать термосопротивление в стандартное резьбовое отверстие в объекте измерения температуры
Контргайка предотвращает самопроизвольное выкручивание датчика при воздействии вибрации
Высокая точность измерений
Высокая стабильность
Близость характеристики к линейной зависимости

Монтаж:Для соединения термосопротивлений с измерительными приборами используются медные трехжильные провода сечением от 0,12 мм². Если к таким проводам предъявляются повышенные требования по температуре и помехозащищенности, рекомендуется применение соединительных проводов КМТФЭт-А-3, КМНН-А-3 (до +200°С) и КМСЭ-А-3, КМССЭ-А-3 (до +400°С). Для легкого и быстрого соединения проводов с повышенной (IP68) степенью защиты от внешних факторов может использоваться кабельный соединитель КСГ-68-2315.

Показатели надежности и условия эксплуатации: – вероятность безотказной работы — не менее 0,95 за 40 000 ч;
– средний срок службы не менее 10 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Количество чувствительных элементов	1
Тип чувствительного элемента	Pt100
Номинальная статическая характеристика	−60..+250°С
Условное давление	2,5 МПа
Класс допуска датчика	A
Допустимое отклонение (Т — абсолютное значение температуры измеряемой среды)	±(0,15°С+0,02T)°С
Длина монтажной части (L)	20 мм – стандарт 60 мм, 80 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм– по заказу
Диаметр монтажной части (D)	5 мм
Присоединение	подпружиненный штуцер М8×0,5, М8×0,75
Длина кабельного вывода (l)	1000 мм, 2900 мм – стандарт до 50 000 мм – по заказу погрешность длины кабельного вывода ±3%
Тепловая инерция	≤ 10…30 с
Сопротивление изоляции	≥ 20 МОм
Схема подключения	3-проводная
Материал корпуса датчика	нержавеющая сталь
Провод	КМСЭ-А-3, КМТФЭт-А-3
Сечение провода	3×0,12 мм²
Наружные размеры провода	КМСЭ-А-3: ∅ 3,2 мм КМТФЭт-А-3: ∅ 2,7 мм
Степень защиты	IP54

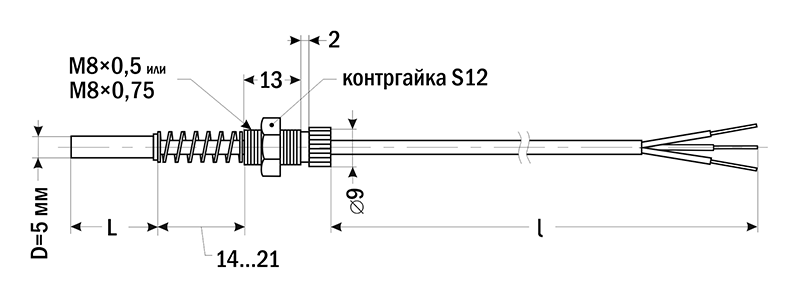

Габаритные размеры

ПРЕДЕЛЬНЫЕ ДОПУСТИМЫЕ ОТКЛОНЕНИЯ СОГЛАСНО ГОСТ 6651 (справочная таблица):

Тип	Класс допуска	Диапазон измерения	Допустимые отклонения
50M	A	−50...+100°С	±(0,15°С+0,02T)
	B	−50...+200°С	±(0,3°С+0,02T)
	C	−180...+200°С	±(0,6°С+0,02T)
Pt100 Pt1000	A	−100...+450°C (с проволочным ЧЭ); −60...+300°C (с пленочным ЧЭ)	±(0,15°С+0,02T)
	B	−196...+660°C (с проволочным ЧЭ); −60...+500°C (с пленочным ЧЭ)	±(0,3°С+0,02T)
	C	−196...+660°C (с проволочным ЧЭ); −60...+600°C (с пленочным ЧЭ)	±(0,6°С+0,02T)

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
