Терморегулятор предназначен для регулирования уровня температур в жидких и газообразных средах.
Рабочий принцип терморегулятора базируется на разности превращения (пропорциональной) рабочего стержня прибора и длин чувствительной трубки к температурным колебаниям регулируемой среды. Полученное таким образом приращение быстро превращается в работу контактного механизма, который замыкает и размыкает контакты.
Особенности:
- Устойчивость к температурному режиму окружающей среды
- Толщина изоляции 5 см
- Степень защищенности IP54 по ГОСТу

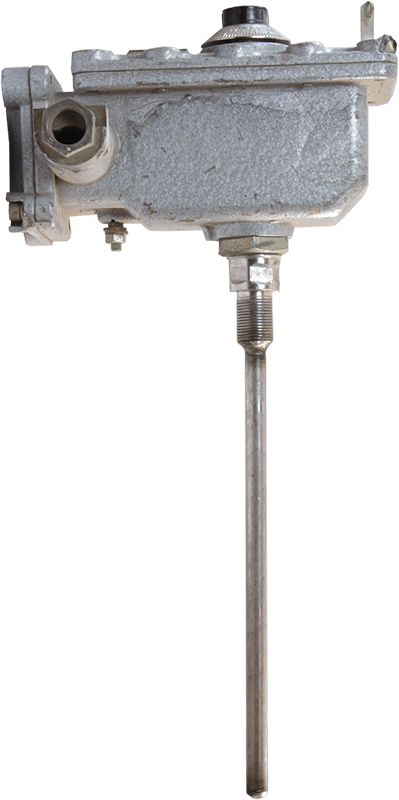

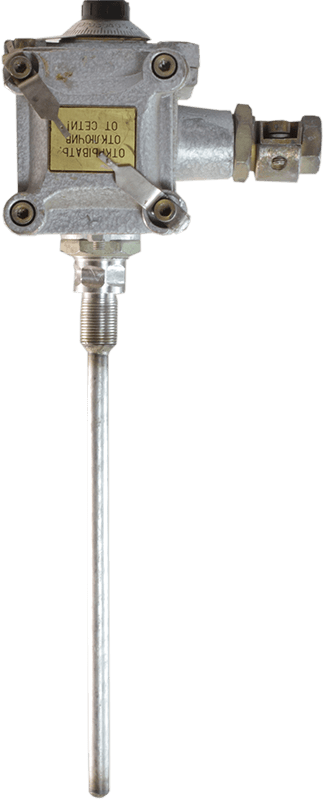

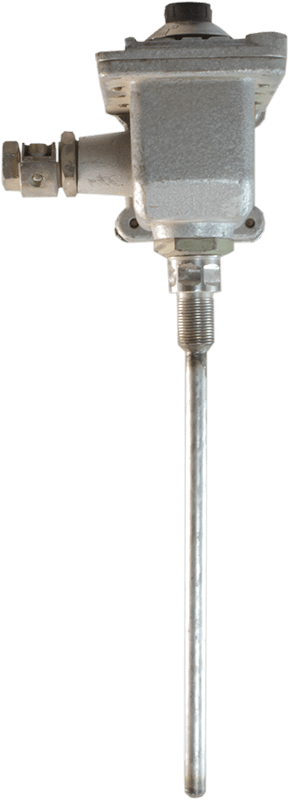

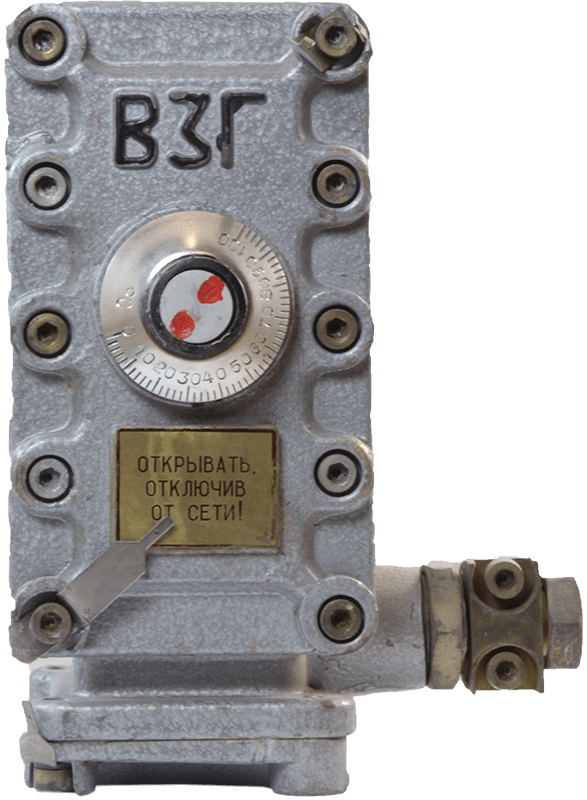

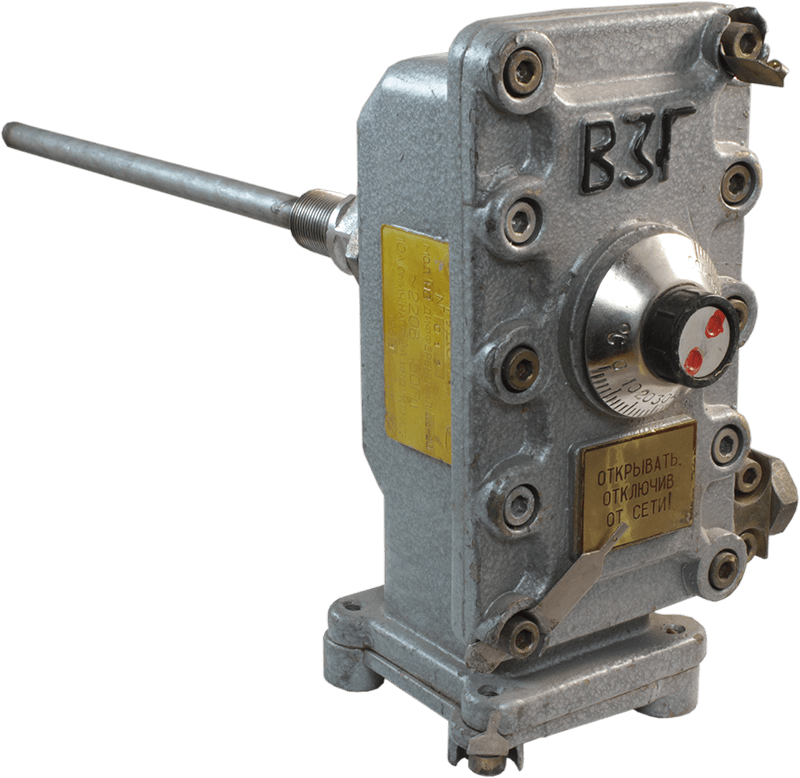

Конструкция устройства:
Основными рабочими элементами терморегулятора являются такие узлы, как:
- Контактное устройство
- Механизм настройки задания
- Дилатометрический элемент
- Замыкающие и размыкающие контакты
Технические характеристики:
Параметры
|
Значения
|
Рабочее напряжение
| 220...240 В |
| Допускаемая основная погрешность шкалы задания | 2,5% |
Степень защиты
| IP54, IExdllBT4 |
Вес изделия
| 1,5 кг
|
| Контакт | Диапазон температур регулируемой среды, °С | Диапазон дифференциала, °С | Длина погружной части, мм
|
| Размыкающий |
| 0...+100 | +4,5...+20 | 265 мм |
Габаритные размеры:
| Габаритные размеры |
|
Версия: 2021-08-22-ЛВС
