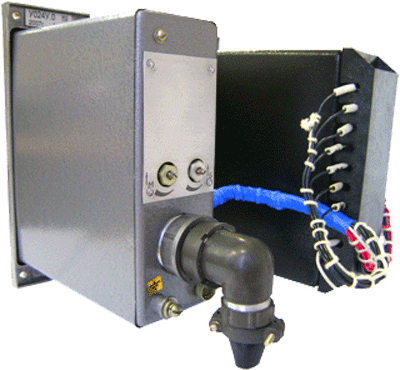

Усилитель мощности У24-2.1

Арт: F07214

Прибор для применения в схемах автоматического регулирования и управления различными технологическими процессами

Сигнализация о перегрузке электродвигателя мощностью: 0,12...1,1 кВт
Монтаж: навесной
Периодическое или постоянное отключение электродвигателя исполнительного механизма при перегрузке по току

Внимание! Прибор продается со значительным снижением цены!

Причина: без разъема с кабелем, прибор складского хранения (1995 г.)

В закладки

1 500 руб. Наличие: На складе

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Усилители мощности трехпозиционные У24 предназначены для применения в схемах автоматического регулирования и управления различными технологическими процессами. Осуществляют реверсивное управление трехфазными асинхронными электродвигателями исполнительных механизмов.

Усилители состоят из двух блоков: блока управления У024У и блока пускового У024П, которые соединены между собой кабелем с разъемом.

Особенности:

Реверсивное управление трехфазным асинхронным электродвигателем
Динамическое торможение электродвигателя постоянным током
Регулировка длительности тормозного воздействия в диапазоне 0...0,1 с
Запрет на пуск электродвигателя в одну или обе стороны одновременно
Защита исполнительного механизма от мгновенного реверса
Преимущественная отработка сигналов ручного управления
Защита системы регулирования при наличии противоречивых команд
Питание регуляторов МИНИТЕРМ 300 и МИНИТЕРМ 400

Технические характеристики:

Параметры	Значение
Сигнализация о перегрузке электродвигателя мощностью	0,12...1,1 кВт
Монтаж	Навесной
Периодическое или постоянное отключение электродвигателя исполнительного механизма при перегрузке по току	+
Условия эксплуатации	+5...+50°C; 80%RH (при +35°C)
Питание
Напряжение	380 В, трехфазное (допускается 323...418 В)
Частота	48...62 Гц
Потребляемая мощность	≤15 ВА
Входные сигналы
Управление от регулирующих приборов с импульсным выходом по трехпроводной схеме: - «1» - «0»	−24 В 0 В
Управление от регулирующих приборов с импульсным выходом по двухпроводной схеме: - «1», прямое - «10» реверсивное	±10 В 0 В
Принудительный пуск (замыкание ключа)	+
Запрет пуска в сторону "Больше”, в сторону “Меньше” или в обе стороны одновременно (замыкание ключа)	+
Выходные сигналы
Трехфазное напряжение переменного тока для пуска и постоянный ток для торможения электродвигателя при соединении его обмоток по схеме звезды	+
Изменение состояния бесконтактного ключа для сигнализации о перегрузке электродвигателя	коммутирующая способность – =4...40 В, 2...150 мА
Источник напряжения
Напряжение	21...25,5 В
Сопротивление нагрузки	150 Ом
Назначение	питание регуляторов серии МИНИТЕРМ 300, 400
Конструктивное исполнение
Габаритные размеры: – блока управления У024У – блока пускового У024П	190×60×165 мм 190×60×210 мм
Вес	≤5 кг

Габаритные размеры

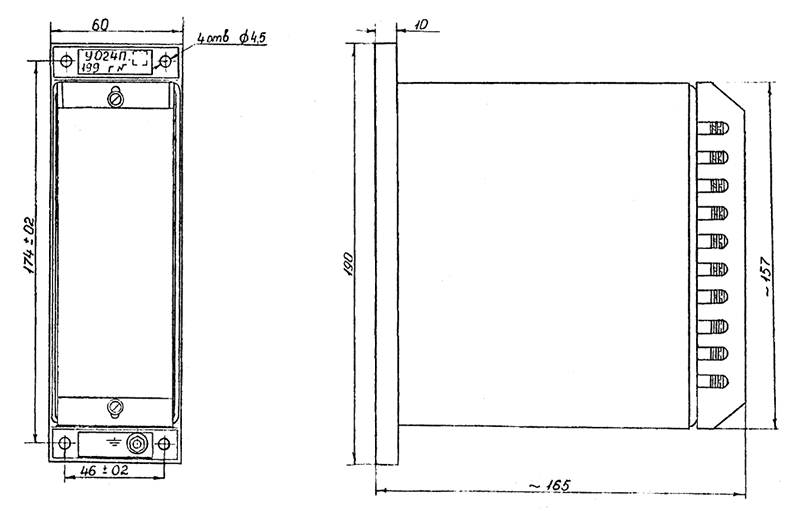

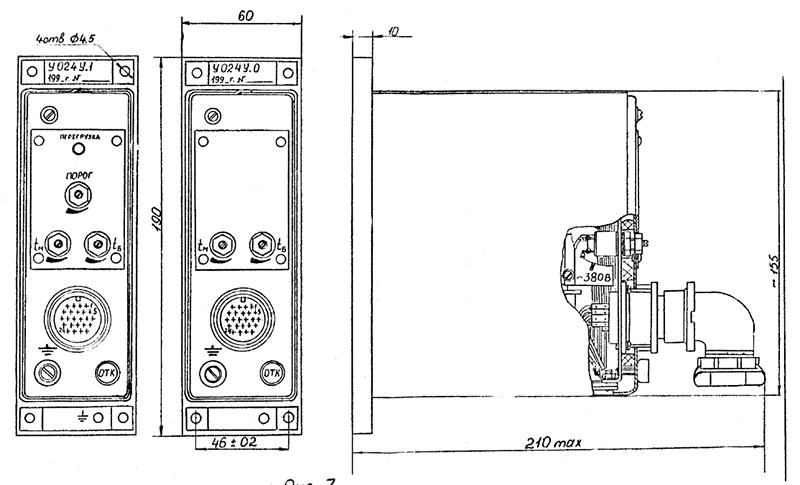

Блока управления	Пускового блока

Версия: 2021-11-09-ЛВС

Документация и схемы

Схема	Размер	Файл

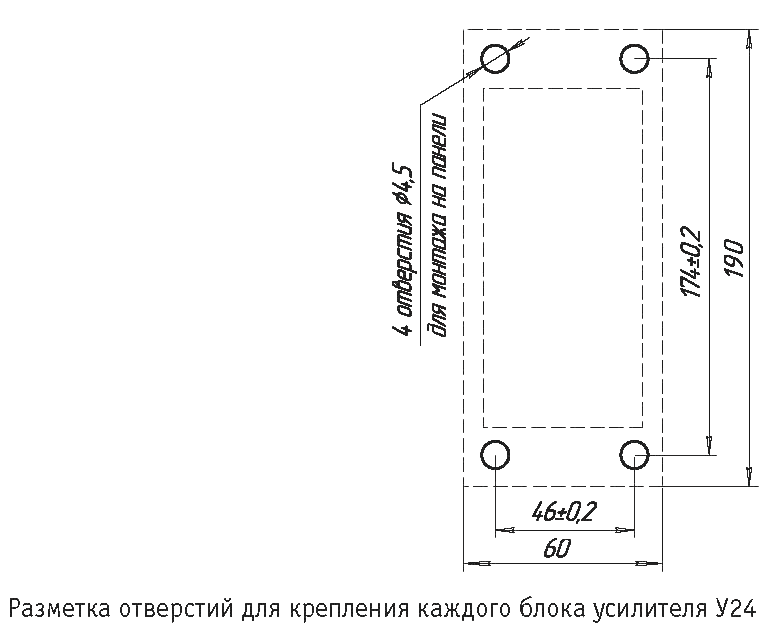

Разметка отверстий для крепления каждого блока усилителя У24	0.01 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	12.08.2013	1.15 Мб
Расширенное описание	12.08.2013	0.08 Мб
