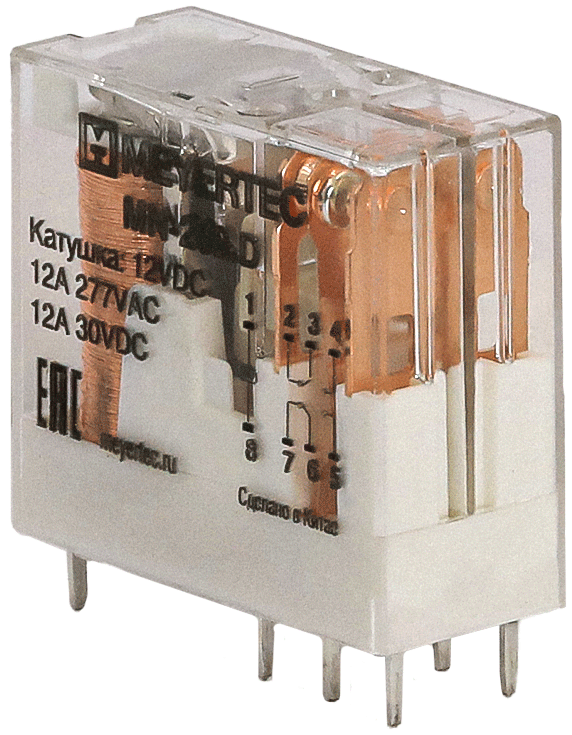

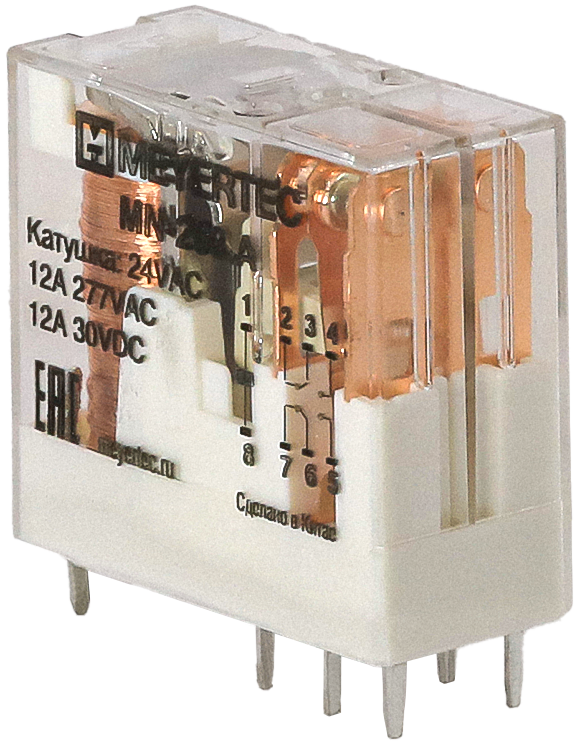

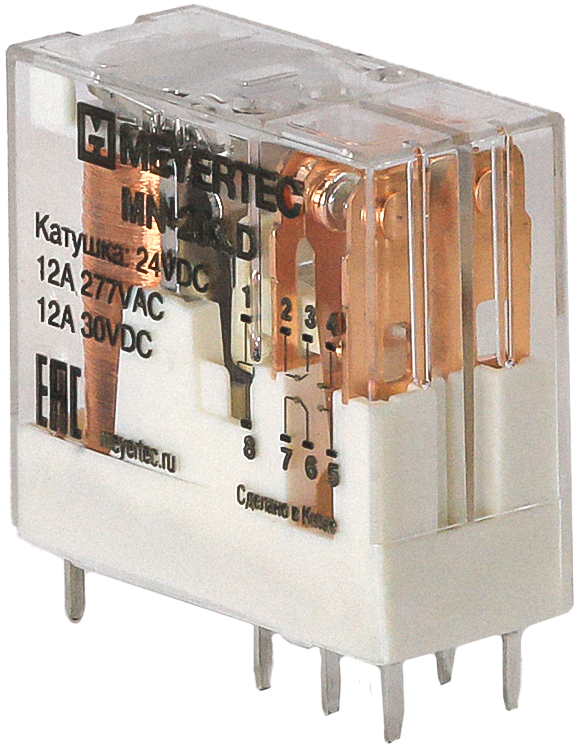

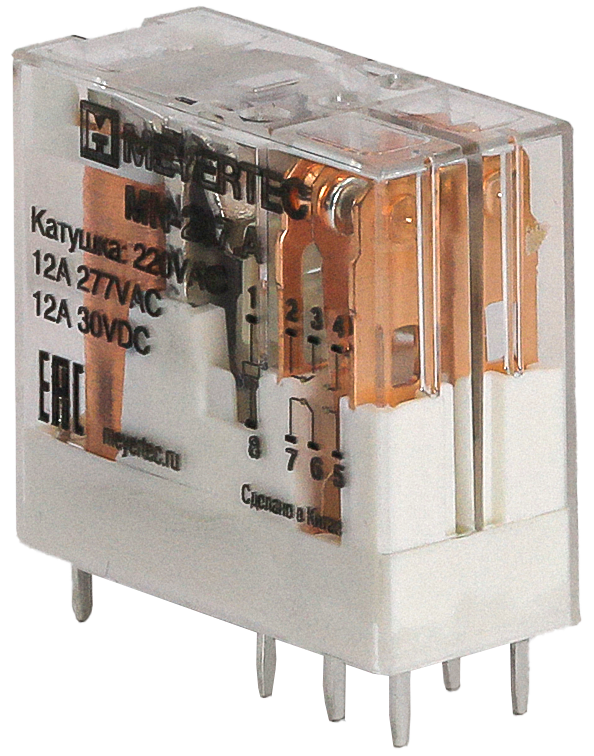

Промежуточное реле MEYERTEC серии MN (2-контактные)

Прибор предназначен для коммутации силовых цепей и цепей управления

Номинальное напряжение питания: ~24, ~220 В, =12, =24 В
Монтаж: DIN-реечный
Прозрачный корпус, позволяющий чётко видеть состояние контактов реле

В закладки

Цена обновляется

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

У промежуточного реле два назначения: множитель отдельных контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также как усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.

Особенности:

Преимущества реле MEYERTEC серии MN
Прозрачный корпус, позволяющий чётко видеть состояние контактов реле.
Простой способ подобрать колодку, серия зашифрована в названии.
Компактные размеры реле – 12,7 мм, что позволяют экономить монтажное пространство в шкафу.
Установка на DIN-рейку при помощи:

- модуля монтажной колодки и пластикового держателя PYF-02MN (для всех модификаций);
- модуля монтажной колодки, пластикового держателя и индикатора PYF-02MN/LM24VDC (для модификаций MN-202.D и MN-203.D);
- модуля монтажной колодки, пластикового держателя и индикатора PYF-02MN/LM220VAC (для модификации MN-207.A).

Технические характеристики:

Параметр	Значение
Время включения при Uном	не более 15 мс
Время выключения при Uном	не более 8 мс
Диапазон рабочих температур	−40…+85 °С
Относительная влажность	5…85 % RH
Удароустойчивость	10 g (длительность ударов 11 мс)
Виброустойчивость	10…55 Гц (амплитуда вибрации 1,0 мм, время вибрации 5 мин)
Габаритные размеры	29×12,7×31,21 мм
Масса	не более 19,5 г

Электрические характеристики контактов:

Параметр	Значение
Номинальный ток	12 А при 30 В	12 А при 277 В
Минимальная коммутируемая нагрузка	600 мВт (6 В/100 мА)
Начальное сопротивление	не более 100 мОм
Материал	Серебряный сплав AgSnO2
Электрический ресурс	не менее 10⁵
Механический ресурс (при 300 вкл/мин)	не менее 10⁷
Электрическая прочность изоляции между группами контактов	Не менее 1000 В – при утечке 1 мА в течение 1 минуты

Электрические характеристики катушки:

Параметр	Значение
Параметр	Постоянный ток (DC)	Переменный ток (AC)
Номинальное напряжение питания Uном	12/24 В*	24/220 В*
Напряжение включения (при 23°С)	не менее 0,8Uном	не менее 0,8Uном
Напряжение выключения (при 23°С)	не более 0,05Uном	не более 0,1Uном
Максимально допустимое напряжение питания обмотки, В	1,10Uном (при 23 °С)
Потребляемая мощность обмотки	0,53 Вт	1 – 1,4 ВА
Электрическая прочность изоляции между обмоткой и контактами	Не менее 1500 В – при утечке 1 мА в течение 1 минуты

*выбирается при заказе

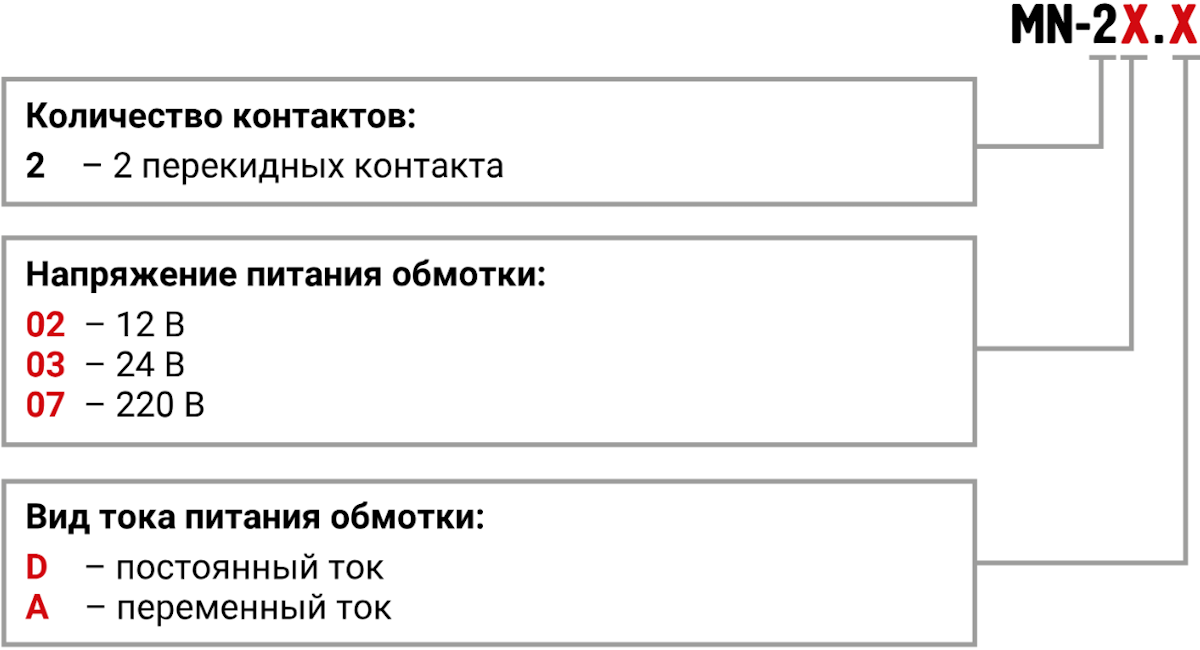

Модификации

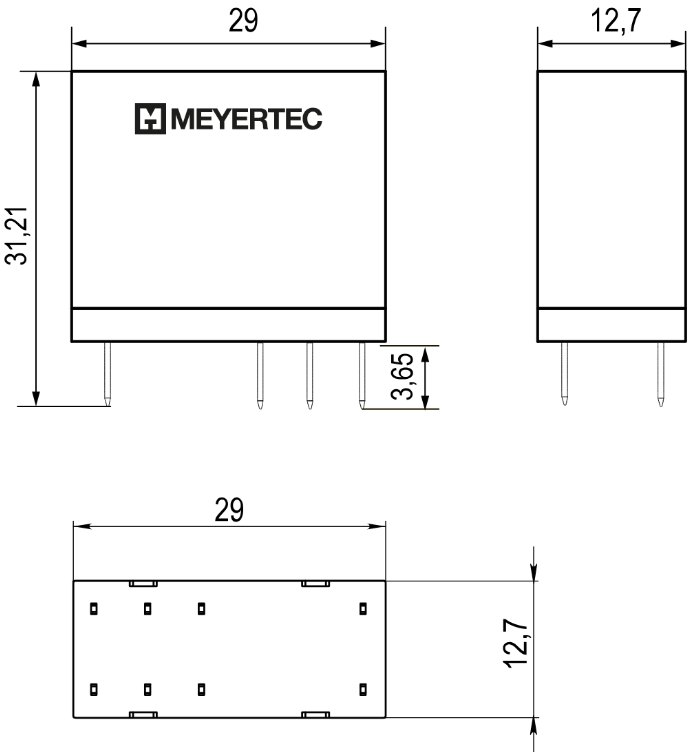

Габаритные размеры

Схемы подключения

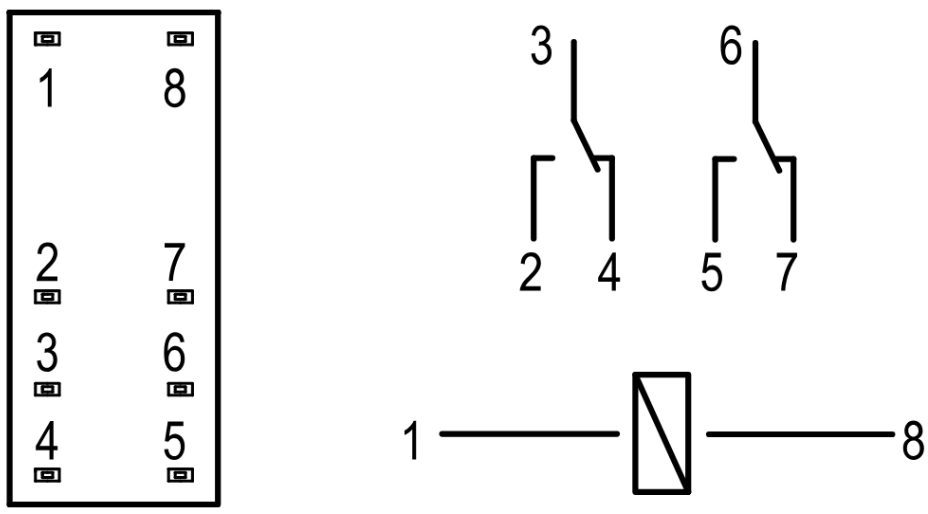

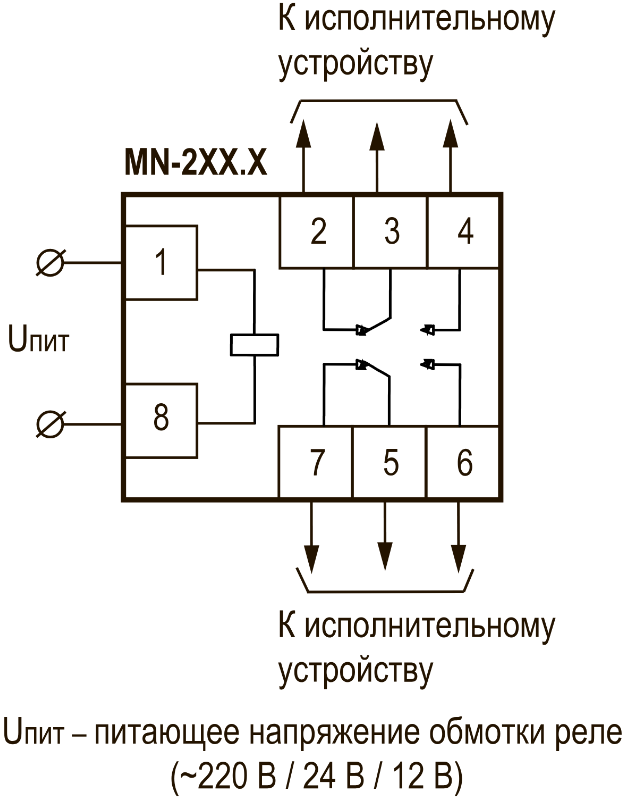

Схема подключения промежуточного реле		Цоколевка промежуточного реле
