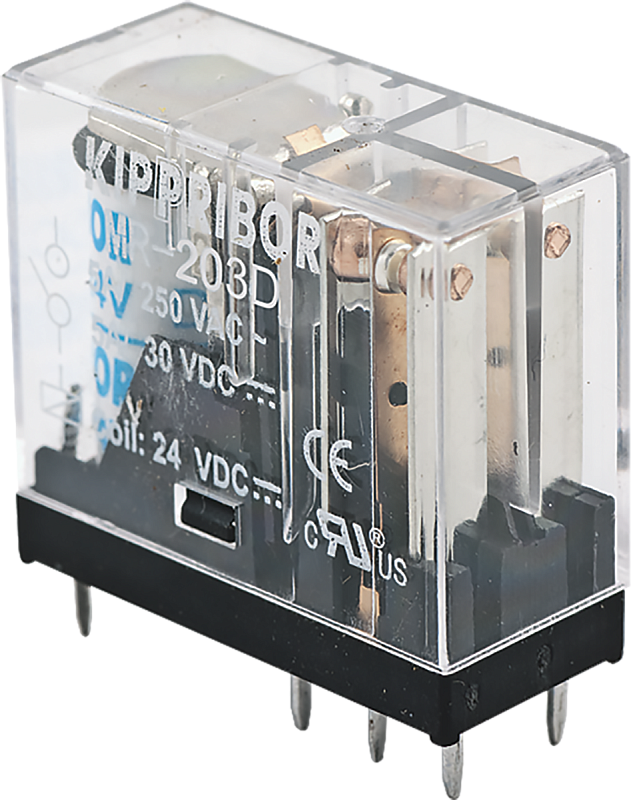

Промежуточные реле (2-контактные) KIPPRIBOR серии MR

Промежуточные реле предназначены для коммутации постоянного/переменного напряжения в цепях управления и сигнализации

Выходной контакт: 2 переключающих
Реле: ~5 А, 250 В/=5 А, 30 В
Номинальное напряжение питания: =12 В, =24 В или ~220 В
Прозрачный корпус, позволяющий чётко видеть состояние контактов реле
Подходящая монтажная колодка: KIPPRIBOR PYF-022BE (не входит в комплект)

В закладки

от 216 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Несмотря на свои миниатюрные размеры имеют достаточно мощные контакты, что позволяет использовать их взамен большинства общепромышленных реле, экономя при этом пространство при монтаже.

Монтируются как на DIN-рейку стандарта 35 мм при помощи монтажных колодок, так и на печатную плату методом пайки. Исполнение «ножек» реле серии MR под пайку позволяет применять их для замены вышедших из строя выходных реле различных приборов (терморегуляторов, контроллеров, программируемых реле и пр.).

Особенности:

Установка на DIN-рейку при помощи монтажной колодки:
- 2-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/2.
- 3-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/3.
- 3-ярусные колодки с самозажимными клеммами KIPPRIBOR PYF-122BE/3.
Непосредственная установка на печатную плату путем пайки.
Ширина монтажной колодки – всего 16 мм.
Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82).

Технические характеристики:

Параметр	Постоянный ток (DC)	Переменный ток (АС)
Время включения (при Uном.)	не более 20 мс
Время выключения (при Uном.)	не более 20 мс
Диапазон рабочих температур	–55...+70 °С
Относительная влажность	35%...80% RH
Атмосферное давление	86...106 кПа
Ударопрочность	10g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость	10…55 Гц (удвоенная амплитуда 1,0 мм)
Масса	приблизительно 14 г
Номинальное напряжение питания Uном.	12 / 24 В	220 В
Напряжение включения (при 25 °С)	не менее 0,75 Uном.	не менее 0,8 Uном.
Напряжение выключения (при 25 °С)	не более 0,1 Uном.	не более 0,3 Uном.
Мощность	0,53 Вт	1,0 ВА
Номинальные ток и напряжение	5 А при 250 VAC / 30 VDC
Начальное сопротивление	не более 100 МОм
Материал	серебряный сплав (AgSnO2)
Электрический ресурс	не менее 10⁵
Механический ресурс (при 300 вкл./мин)	не менее 10⁷
Предельное напряжение питания	1,1 Uном (при 25°С)
Сопротивление пробоя между катушкой и контактами	не менее 1500 В ~ в течение 1 минуты при токе утечки 1 мА

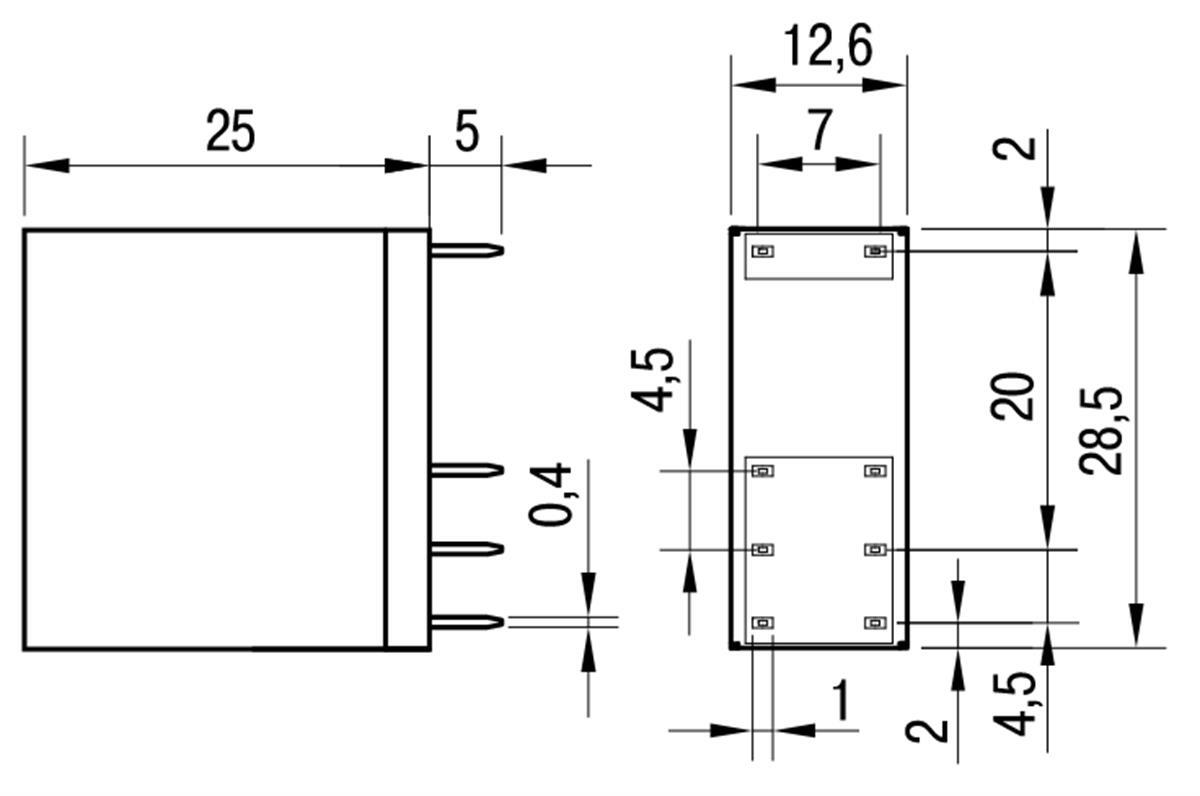

Габаритные размеры

Версия: 2022-09-19-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Сертификат о соответствии на промежуточные реле MR, REP	21.09.2022	2.58 Мб

Артикул	Управляющее U, В	Срок поставки	Стоимость
=12 ~24 =24 ~220

Артикул	Модель	Управляющее U, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Управляющее U, В	Срок поставки	Стоимость
K08544	MR-202.D	=12	Со склада	324 руб. – +
K08546	MR-203.D	=24	Со склада	216 руб. – +
K08547	MR-207.A	~220	Со склада	330 руб. – +

Артикул	Модель	Управляющее U, В	Срок поставки	Стоимость
K08544	MR-202.D	=12	Со склада	324 руб. – +
K08545	MR-203.A	~24	2...4 недели	480 руб. – +
K08546	MR-203.D	=24	Со склада	216 руб. – +
K08547	MR-207.A	~220	Со склада	330 руб. – +
