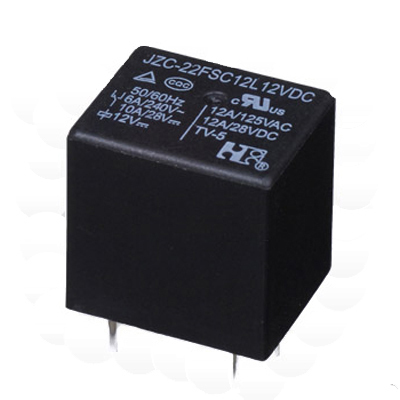

Промежуточное реле JZC-22F

Схема контактов: 1Н 1Z 1D
Напряжение катушки: =12 В, =24 В
Нагрузка: 15 А

В закладки

119 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Промежуточное реле JZC-22F – компактное высокочувствительное реле с хорошей синхронностью и низкой потребляемой мощностью. Можно паять на платы. Применяется в автоматизации, телекоммуникационном оборудовании, бытовой технике, пультах управления.Технические характеристики:

Параметр	Значение
Схема контактов	1Н 1Z 1D
Нагрузка	15 А
Напряжение питания катушки	=12 В, =24 В
Потребляемая мощность	≤ 0,45 Вт
Порог срабатывания	Pick-up при U ≥ 70%; drop-out при U ≤ 10%
Сопротивление контактов	≤ 30 мОм
Сопротивление изоляции	≥ 100 МОм
Ресурс	Электрический: 10⁵ Механический: 10⁷
Электрическая прочность	Между разомкнутыми контактами: 750 В 50 Гц Между катушкой и контактами: 1500 В 50 Гц
Монтаж	На печатную плату (PCB)
Рабочая температура	−40...+85°С
Вес	48 г
Габаритные размеры	20,3×16,8×20,2 мм

Документация и схемы

Документ	Дата изменения	Размер	Файл
Информационное письмо	12.11.2012	0.73 Мб

Артикул	Катушка	Срок поставки	Стоимость
=24 =12

Артикул	Катушка	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Катушка	Срок поставки	Стоимость
E70234	=24	Со склада	119 руб. – +
E70235	=12	Со склада	119 руб. – +

Артикул	Катушка	Срок поставки	Стоимость
