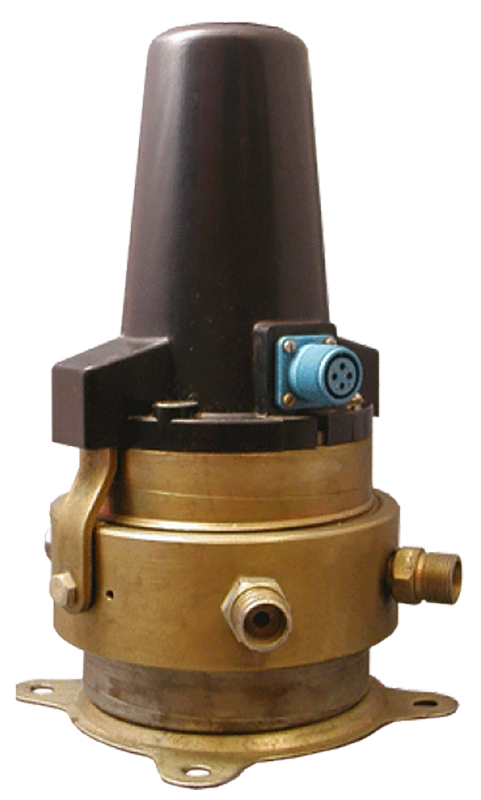

Дифференциальный манометр ДМ-3583М

Прибор для пропорционального преобразования разности давлений в выходной унифицированный сигнал взаимной индуктивности (0…10мГн) с линейной зависимостью

Верхний предел измерений разности давлений: 0…1,6 кПа, 2,5 кПа, 4,0 кПа, 25 кПа, 400 кПа или 630 кПа
Диапазоны изменения выходных сигналов взаимной индуктивности: 0…10 мГн
Предельно допустимое рабочее избыточное давление для разности давлений: 16 МПа или 25 МПа
Пределы допустимой приведенной основной погрешности преобразования: ±1,0%
Степень защиты: IP20
Климатическое исполнение: У3

Снято с производства

В закладки

Наличие: Снято с производства

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Измерительный преобразователь разности давлений ДМ-3583М (дифманометр-перепадомер) предназначен для пропорционального преобразования разности давлений (6 диапазонов измерения от 0…1,6 до 630кПа) в выходной унифицированный сигнал взаимной индуктивности (0…10мГн) с линейной зависимостью.
ДМ-3583М применяется как преобразователь измерительной разности (перепада) давлений в системах контроля, автоматизированного регулирования и управления технологическими процессами (АСУТП) при измерении:
– расхода жидкости, газа или пара по разности давления в сужающих устройствах (как расходомер),
– разности, вакуумметрического или избыточного давлений (как дифференциальный манометр-перепадомер),
– уровня жидкости по давлению гидростатического столба, находящегося под атмосферным, избыточным или вакуумметрическим давлением (как гидростатический уровнемер).
Дифференциальный манометр применяется с вторичными приборами с дифференциально-трансформаторной измерительной схемой: регуляторами, сигнализаторами, самопишущими бумажными регистраторами и другими устройствами автоматики, работающими от сигналов взаимной индуктивности (воспринимающими вход 0…10 мГн).

Технические характеристики:

Параметр	Значение
Верхний предел измерений разности давлений	0…1,6 кПа, 2,5 кПа, 4,0 кПа, 25 кПа, 400 кПа, 630 кПа
Диапазоны изменения выходных сигналов взаимной индуктивности	0…10 мГн
Предельно допустимое рабочее избыточное давление для разности давлений: – 0…1,6 кПа, 2,5 кПа, 4,0 кПа – 25 кПа, 400 кПа, 630 кПа	16 МПа 25 МПа
Пределы допустимой приведенной основной погрешности преобразования	±1,0%
Входное напряжение	220 В
Входной ток	0,125 мА
Потребляемая мощность	≤ 2 ВА
Степень защиты	IP20
Климатическое исполнение	У3
Вес	≤ 12 кг
