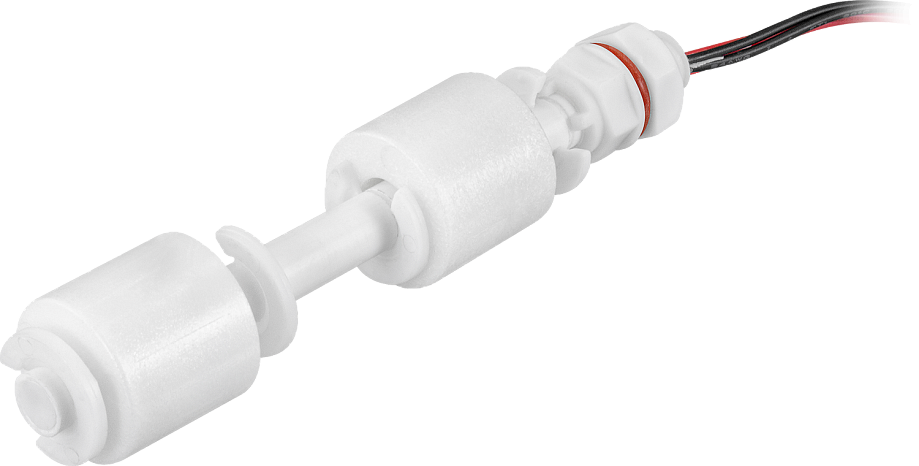

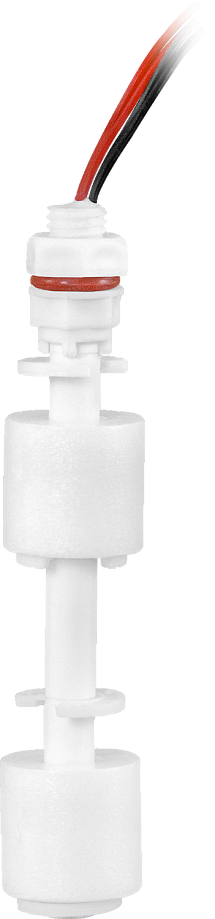

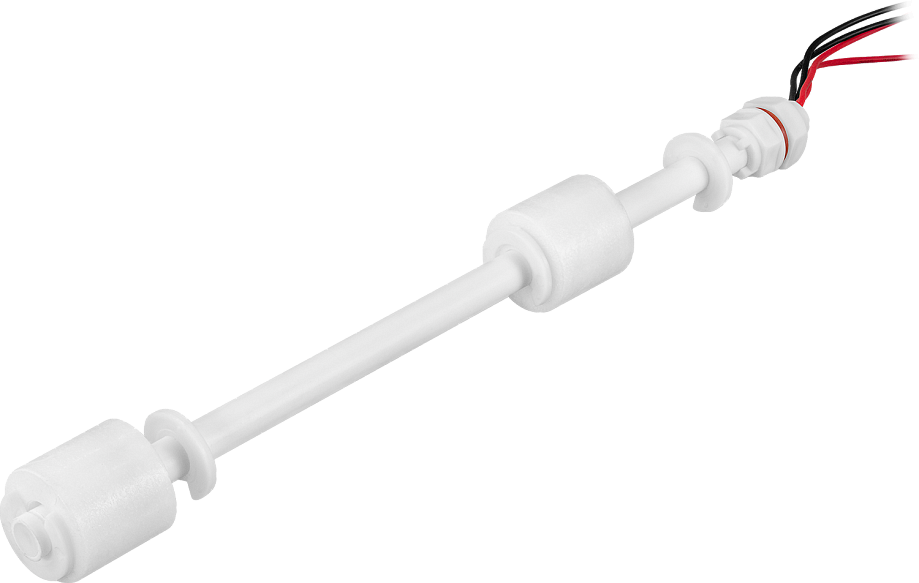

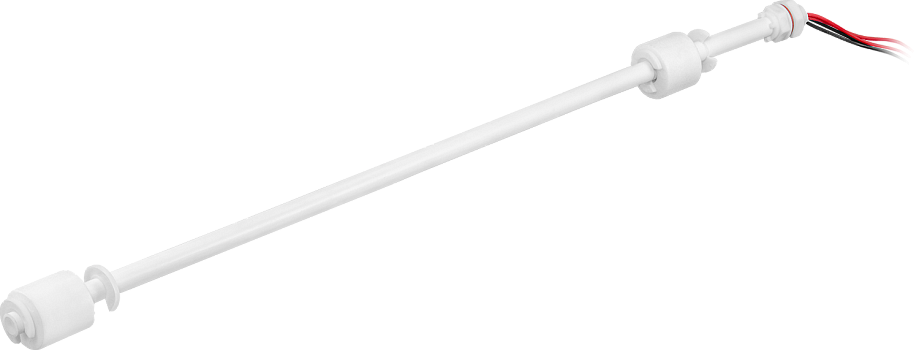

Миниатюрный поплавковый выключатель ПДУ-Н502

Прибор для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара

Количество уровней: 2

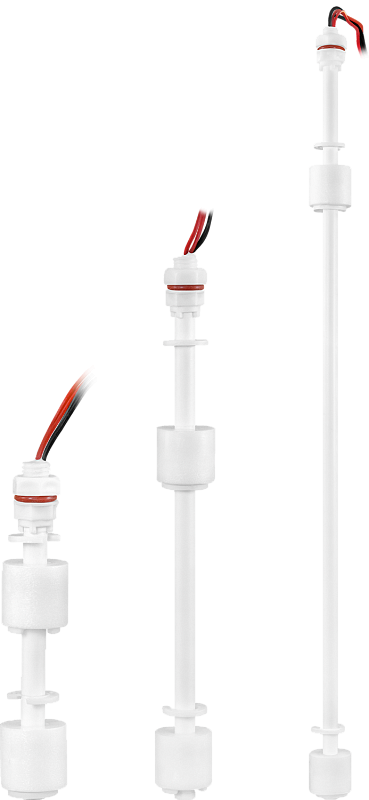

Длина погружной части: 100 мм, 200 мм, 400 мм
Диаметр поплавка: 23 мм, 24 мм
Расстояние между поплавками: 32 мм, 55 мм, 135 мм, 315 мм
Максимальная коммутируемая мощность: 50 Вт
Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение: ≅220 В
Рабочее давление: 0,5 МПа
Рабочая температура: −10...+70°С
Присоединение: M10×0,9
Длина проводов: 350 мм
Рабочее положение: вертикальное
Материал корпуса: полипропилен

В закладки

от 1 026 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Миниатюрный поплавковый датчик уровня ПДУ-Н502 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуараОсобенности:

Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки датчика

Технические характеристики:

Параметр	Значение
Модель	Н502-100-30	Н502-100-55	Н502-200-135	Н502-400-315
Рабочее положение	Вертикальное
Количество уровней	2
Материал корпуса	Полипропилен
Рабочая температура	−10...+70°С
Максимальное рабочее давление	0,5 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Длина проводов	350 мм погрешность длины ±3%
Присоединение	M10×0,9
Диаметр поплавка	23 мм	22 мм	24 мм
Длина погружной части	100 мм		200 мм	400 мм
Расстояние между поплавками	32 мм	55 мм	138 мм	315 мм
Габаритные размеры	∅ 23×115 мм	∅ 22×116 мм	∅ 24×216 мм	∅ 24×415 мм
Вес	25 г	27 г	33 г	41 г

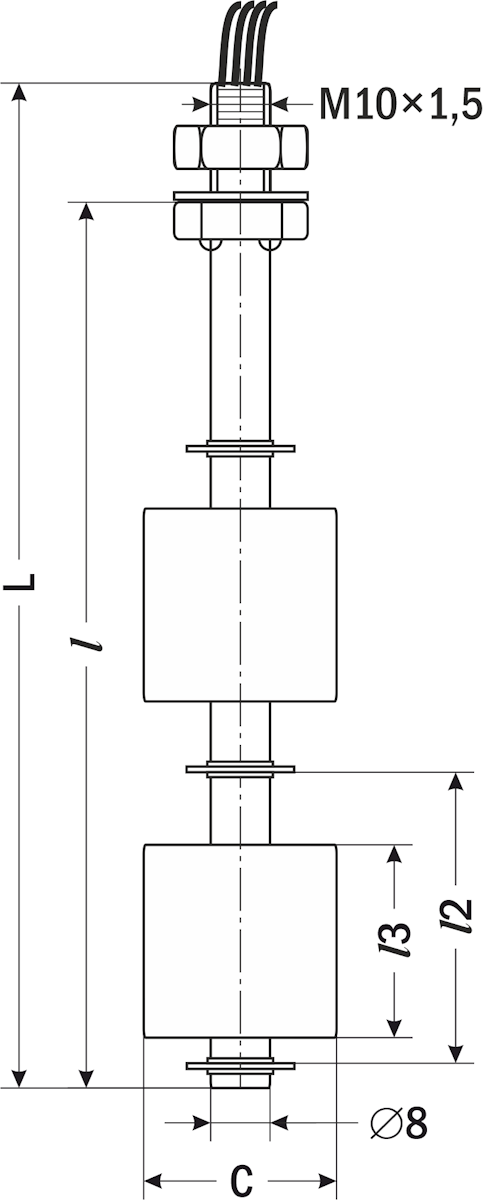

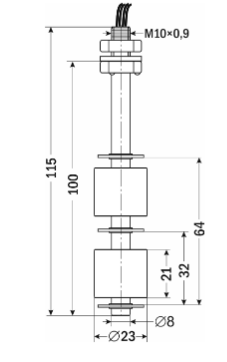

Габаритные размеры ПДУ-Н502-100-30

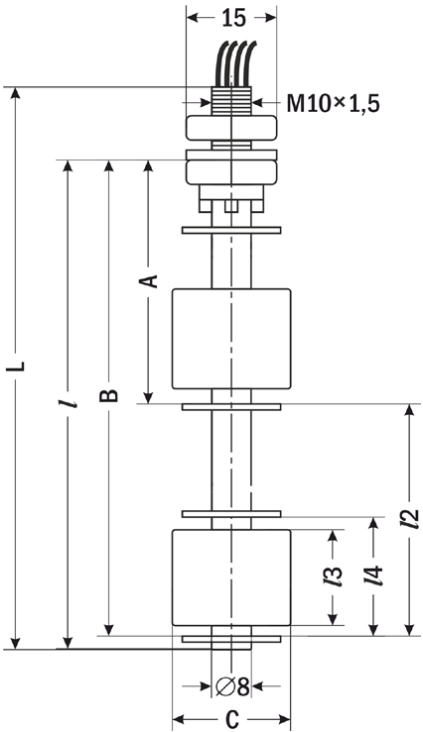

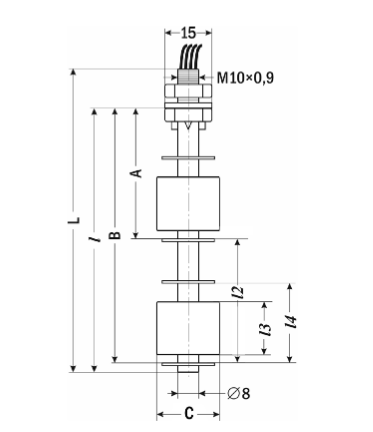

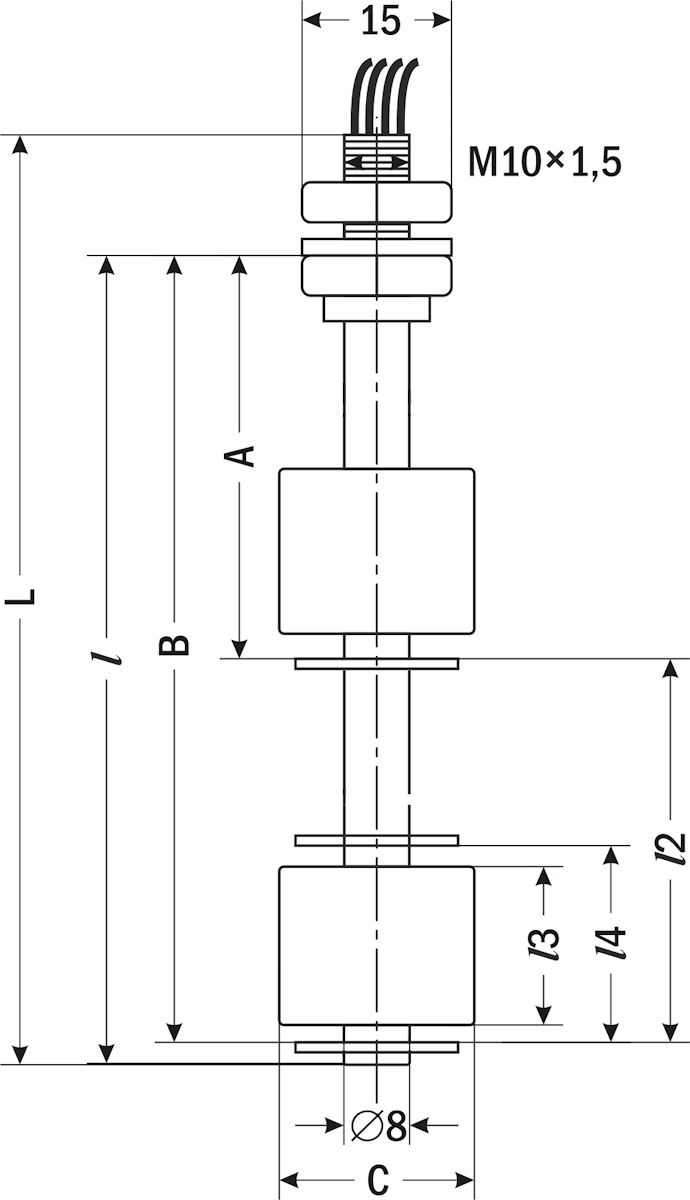

Габаритные размеры Н502-100-55, Н502-200-135, Н502-400-315

Размер	Н502-100-55	Н502-200-135	Н502-400-315
A	41	60	81
B	91	197	391
C	22	24	24
L	116	215	415
l	100	200	400
l2	55	138	315
l3	21	24	24
l4	32	45	46

Версия: 2022-01-31-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.65 Мб
Сертификат соответствия	11.10.2022	0.46 Мб
Приложение к сертификату соответствия	21.10.2015	0.53 Мб

Артикул	Длина погружной части, мм	Расстояние между поплавками, мм	Срок поставки	Стоимость
100 200 400	32 55 138 315

Артикул	Модель	Длина погружной части, мм	Расстояние между поплавками, мм	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Длина погружной части, мм	Расстояние между поплавками, мм	Срок поставки	Стоимость
G11686	ПДУ-Н502-100-30	100	32	Со склада	1026 руб. – +
G11687	ПДУ-Н502-100-55	100	55	Со склада	1026 руб. – +
G11688	ПДУ-Н502-200-135	200	138	Со склада	1386 руб. – +
G11689	ПДУ-Н502-400-315	400	315	Со склада	1901 руб. – +

Артикул	Модель	Длина погружной части, мм	Расстояние между поплавками, мм	Срок поставки	Стоимость
