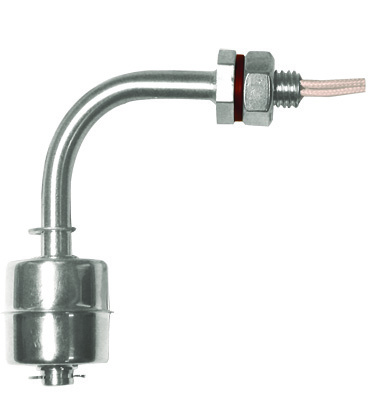

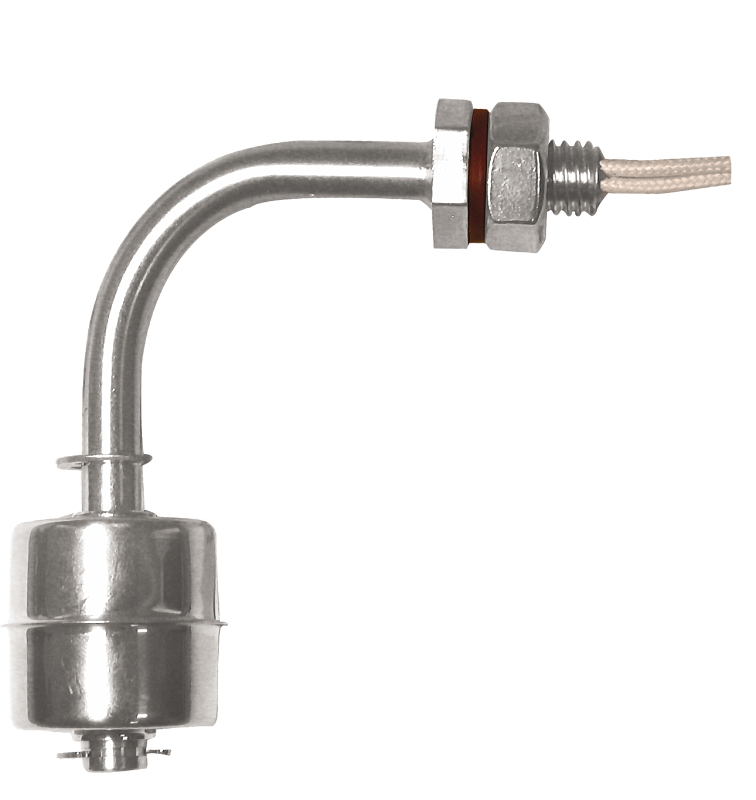

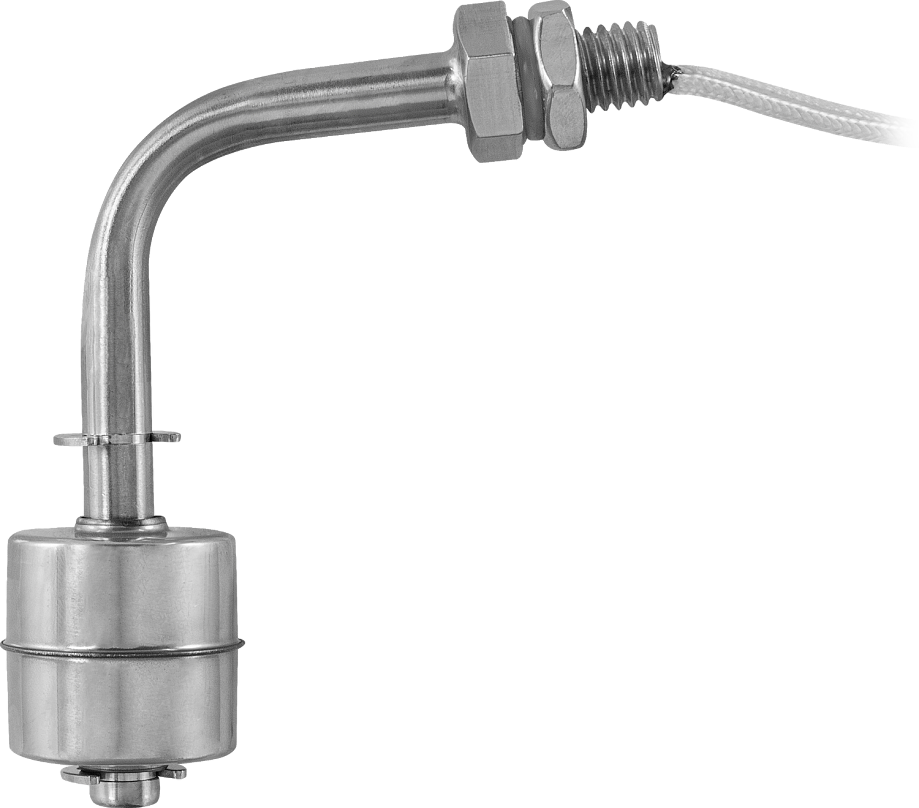

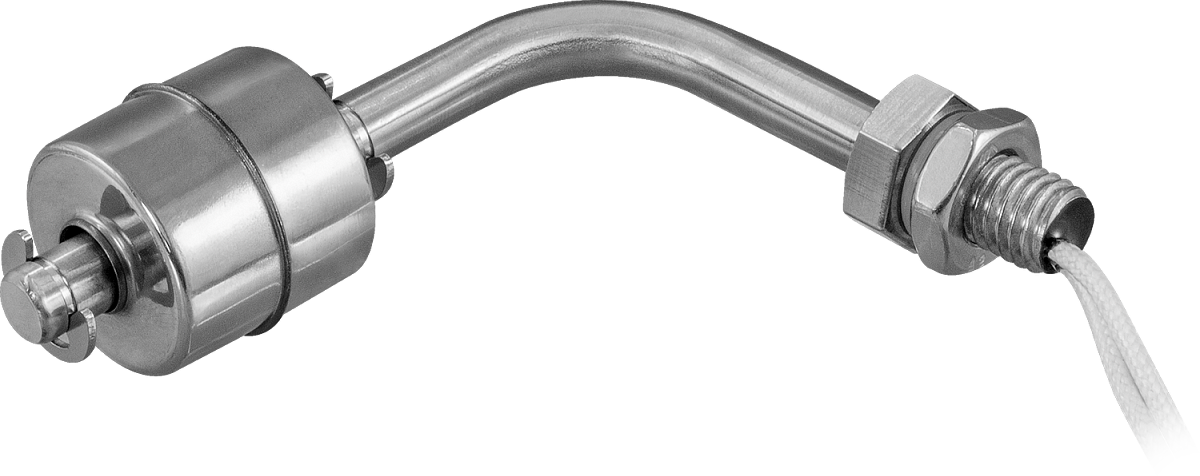

Поплавковый датчик уровня ПДУ-Н201-85

Прибор для контроля уровня жидкостей в резервуарах

Количество уровней: 1
Длина погружной части: 85 мм
Диаметр поплавка: 28 мм
Максимальная коммутируемая мощность: 50 Вт
Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение: ≅220 В
Максимальное рабочее давление: 1 МПа
Рабочая температура: −30...+110°С
Присоединение: резьба M10
Длина проводов: 330 мм
Рабочее положение: вертикальное
Крепление: горизонтальное
Материал корпуса: нержавеющая сталь

В закладки

1 156 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Поплавковые датчики уровня серии ПДУ-Н предназначены для контроля уровня жидкостей в резервуарах. Могут использоваться с жидкостями, неагрессивными к материалу датчиков (нержавеющей стали), в различных сферах промышленности, строительства, производства.Особенности:

Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки поплавка на штоке (не во всех модификациях)
Устойчивость к пене и пузырькам в жидкости
Широкий температурный диапазон
Устойчивость к агрессивным средам
Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью
Установка в горизонтальном положении

Технические характеристики:

Параметр	Значение
Рабочее положение	Вертикальное
Крепление	Горизонтальное
Количество уровней	1
Материал корпуса	Нержавеющая сталь
Температура рабочей среды	−30...+110°С
Максимальное рабочее давление	1 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Схема подключения	2-проводная
Длина проводов	330 мм, погрешность длины провода ±10%
Присоединение	М10
Размеры поплавка	∅ 28×26 мм
Размеры погружной части	85×58 мм
Габаритные размеры	94×74×28 мм
Вес	60 г

Модификации:

Универсальный	НЗ	НО
ПДУ-Н201-85	ПДУ-Н201-85-НЗ	ПДУ-Н201-85-НО

Универсальный – поплавок, в зависимости от способа его установки на штоке, может работать как НЗ (контакт датчика уровня размыкается при всплытии поплавка) или как НО (контакт датчика уровня замыкается при всплытии поплавка). Для смены логики работы необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
НЗ – поплавок работает как НЗ вне зависимости от способа его установки на штоке.

НО – поплавок работает как НО вне зависимости от способа его установки на штоке.

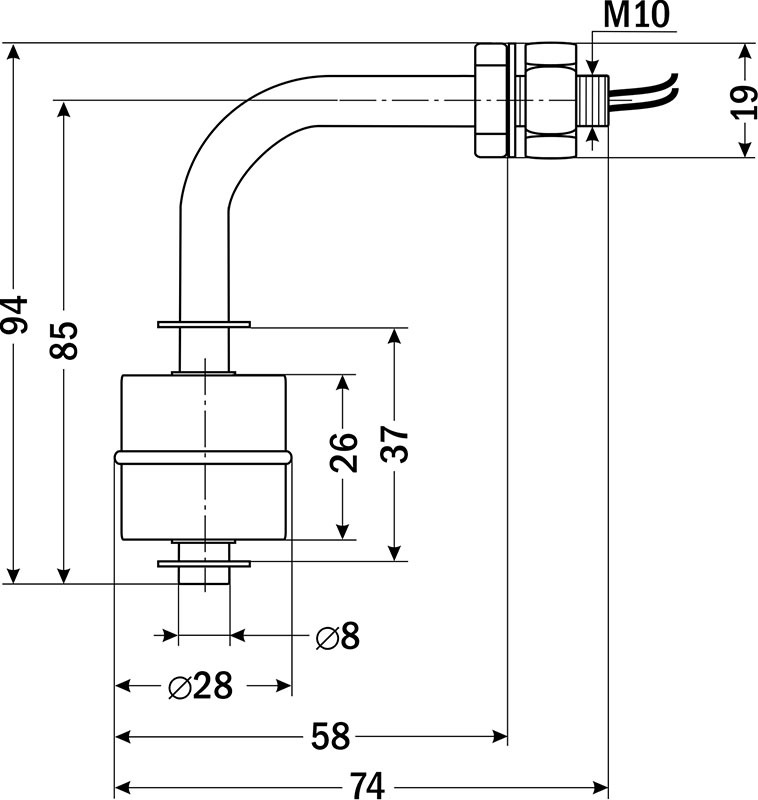

Габаритные размеры

Версия: 2023-01-12-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	13.01.2023	0.69 Мб
Сертификат соответствия	11.10.2022	0.46 Мб
Приложение к сертификату соответствия	21.10.2015	0.53 Мб

Артикул	Логика работы	Срок поставки	Стоимость
Универсальный НО

Артикул	Логика работы	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Логика работы	Срок поставки	Стоимость
G11640	Универсальный	Со склада	1156 руб. – +

Артикул	Логика работы	Срок поставки	Стоимость
G11640	Универсальный	Со склада	1156 руб. – +
G11641	НО	Снято с производства	1106 руб. – +

Отзывы на этот товар пока отсутствуют.
