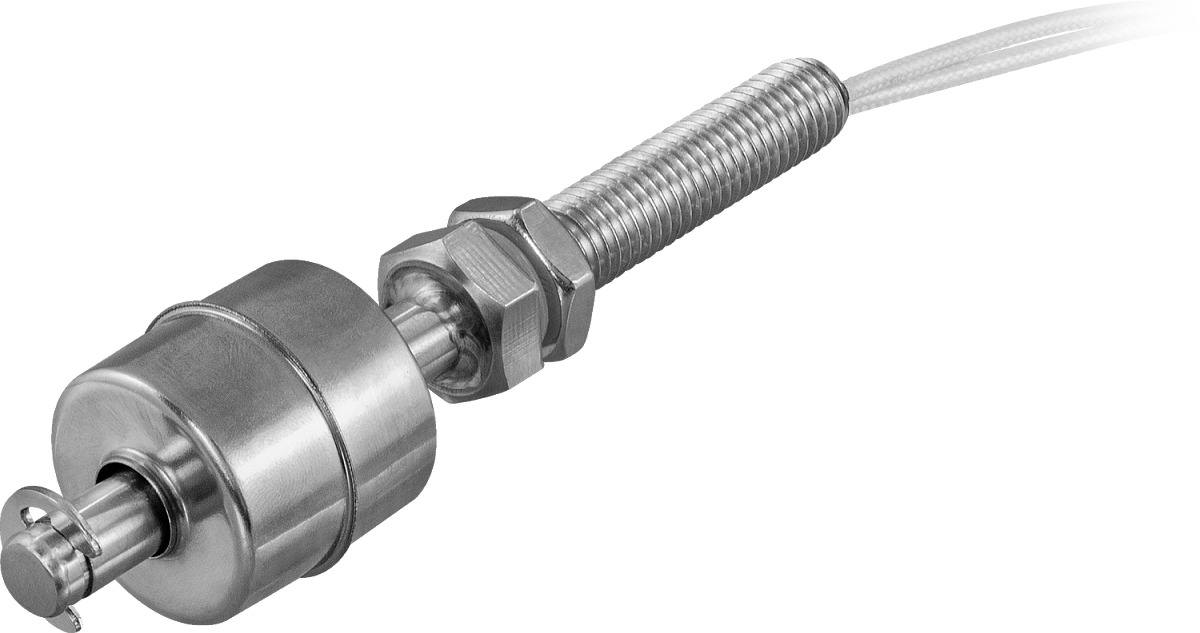

Поплавковый датчик уровня ПДУ-Н161-60

Прибор для контроля уровня жидкостей в резервуарах

Количество уровней: 1
Длина погружной части: 60 мм
Диаметр поплавка: 28 мм
Максимальная коммутируемая мощность: 50 Вт
Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение: ≅220 В
Максимальное рабочее давление: 1 МПа
Рабочая температура: −30...+110°С
Присоединение: M10
Длина проводов: 330 мм
Рабочее положение: вертикальное
Крепление: вертикальное
Материал корпуса: нержавеющая сталь

В закладки

2 195 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Поплавковые датчики уровня серии ПДУ-Н предназначены для контроля уровня жидкостей в резервуарах. Могут использоваться с жидкостями, неагрессивными к материалу датчиков (нержавеющей стали), в различных сферах промышленности, строительства, производстваОсобенности:

Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки поплавка на штоке (не во всех модификациях)
Устойчивость к пене и пузырькам в жидкости
Широкий температурный диапазон
Устойчивость к агрессивным средам
Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью
Наличие удлиненной резьбовой части позволяет легко и оперативно регулировать уровень срабатывания

Технические характеристики:

Параметр	Значение
Рабочее положение	Вертикальное
Крепление	Вертикальное
Количество уровней	1
Материал корпуса	Нержавеющая сталь
Температура рабочей среды	−30...+110°С
Максимальное рабочее давление	1 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Схема подключения	2-проводная
Длина проводов	330 мм, погрешность длины провода ±10%
Присоединение	М10
Размеры поплавка	∅ 28×26 мм
Размеры погружной части	60×28 мм
Габаритные размеры	∅ 28×108 мм
Вес	47 г

Модификации:

Универсальный	НЗ
ПДУ-Н161-60	ПДУ-Н161-60-НЗ

Универсальный – поплавок, в зависимости от способа его установки на штоке, может работать как НЗ (контакт датчика уровня размыкается при всплытии поплавка) или как НО (контакт датчика уровня замыкается при всплытии поплавка). Для смены логики работы необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
НЗ – поплавок работает как НЗ вне зависимости от способа его установки на штоке.

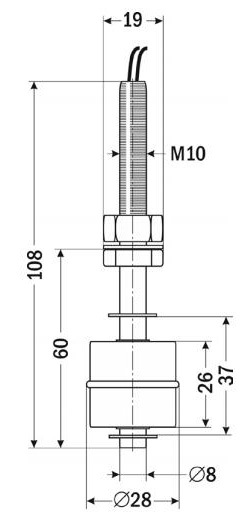

Габаритные размеры

Версия: 2023-01-13-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	13.01.2023	0.69 Мб
Сертификат соответствия	11.10.2022	0.46 Мб
Приложение к сертификату соответствия	21.10.2015	0.53 Мб

Артикул	Логика работы	Срок поставки	Стоимость
НЗ Универсальный

Артикул	Логика работы	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Логика работы	Срок поставки	Стоимость
O96649	Универсальный	Со склада	2195 руб. – +

Артикул	Логика работы	Срок поставки	Стоимость
O96648	НЗ	Снято с производства	2644 руб. – +
O96649	Универсальный	Со склада	2195 руб. – +
