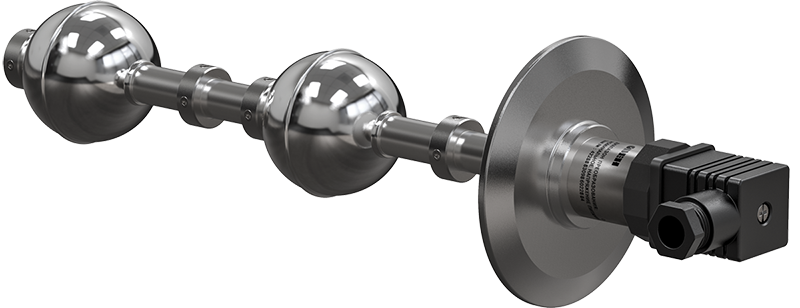

Поплавковый датчик уровня ОВЕН ПДУ-3Н.2

Прибор для сигнализации уровня жидкостей

Количество сигнализируемых уровней: 2
Присоединение: G2"-A, CLAMP
Диаметр поплавка: 52 мм
Максимальная коммутируемая мощность: 30 Вт
Максимальное коммутируемое напряжение: 230 В
Рабочее давление: ≤ 2 МПа
Рабочая температура: −20…+105°С

Внимание! Все модификации, не представленные к заказу через сайт, но присутствующие в описании прибора, вы можете заказать у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

Рабочее положение: вертикальное (наружный монтаж)
Вид поплавка: шарообразный
Материал корпуса: нержавеющая сталь

В закладки

от 4 510 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Поплавковые датчики уровня ОВЕН ПДУ-3Н.2 – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ-3Н.2 применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. ОВЕН ПДУ-3Н.2 применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.

Поплавковые датчики уровня ОВЕН устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-3Н.2.

Для подключения к АСУ ТП датчики ОВЕН ПДУ снабжены силиконовым кабелем AWG 24 длиной от 1 метра до 120 метров, ОВЕН ПДУ-Н снабжены электрическим разъемом стандарта DIN 43650 A.

Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ:

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно.

Варианты крепления датчика уровня ПДУ

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом.

Варианты исполнения контактов ОВЕН ПДУ

ПДУ с нормально-разомкнутым контактом	ПДУ с нормально-замкнутым контактом

Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Применение датчиков уровня ОВЕН ПДУ: Датчики ОВЕН ПДУ могут работать при температурах до +105°С в химически агрессивных средах. Материал датчика – нержавеющая сталь (12X18H10T).

ОВЕН ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в том числе вязких жидкостей. Поплавковые датчики могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Технические характеристики:

Параметр	Значение
Электрические параметры
Количество сигнализируемых уровней*	2
Максимальная коммутируемая мощность	20 Вт
Максимальный коммутируемый ток	2 А
Максимальное коммутируемое напряжение	230 В
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1×106
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Вертикальное (наружный монтаж)
Присоединение к процессу	Резьбовое G2"-A CLAMP C65, CL80, CL100
Максимальная длина штока до нижнего уровня L	3000 мм
Нормальное состояние контактов датчика
Для ПДУ-2.2	Нормально-разомкнутое
Материал рабочей части датчика: арматура поплавок	Сталь 12Х18Н10Т AISI 316L
Степень защиты по ГОСТ 14254	IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу)
Минимальная длина кабельного вывода	1 м**

* – Зависит от исполнения.
** – Длина кабельного вывода определяется при заказе.

Возможно изготовление модификаций поплавковых датчиков уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4 Х.

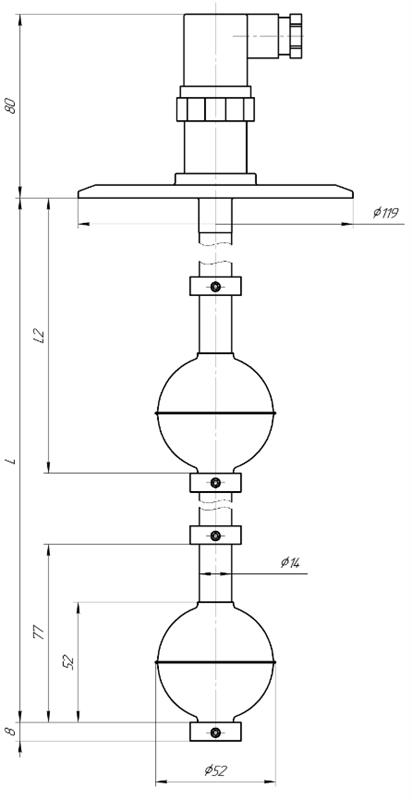

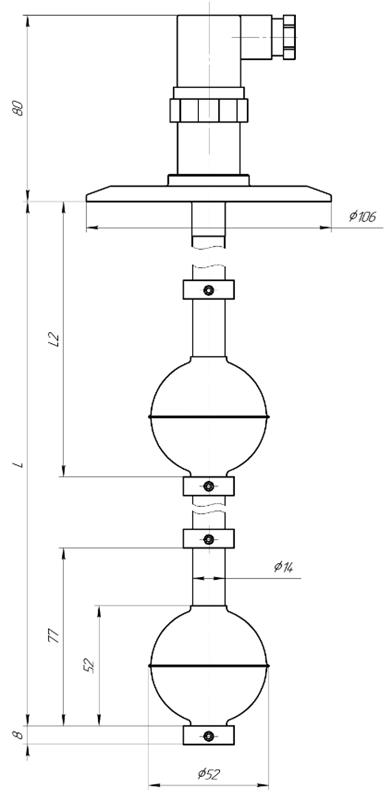

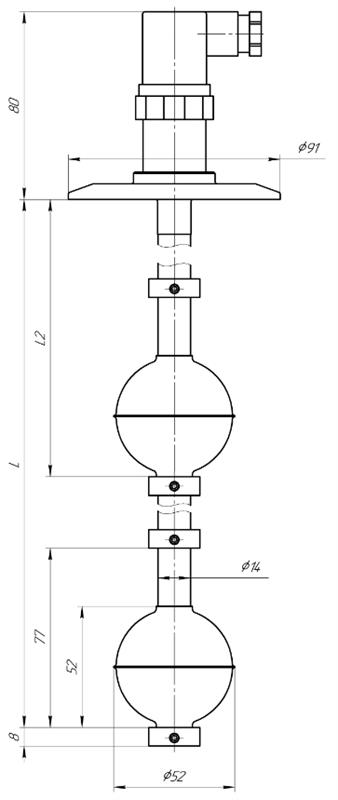

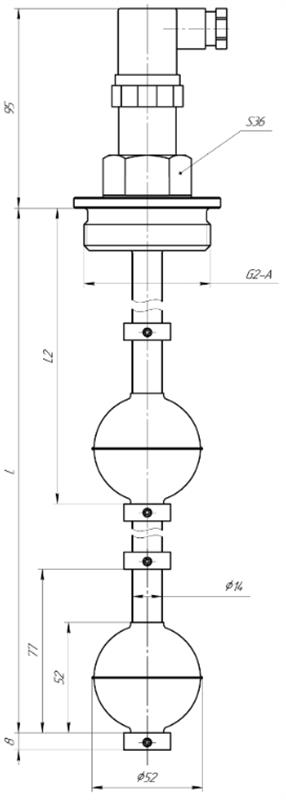

Габаритные размеры

ПДУ-3Н.2 (G2-A) ПДУ-3Н.2 (CL65)

ПДУ-3Н.2 (CL80) ПДУ-3Н.2 (CL100)

Габаритные размеры
ПДУ-3Н.2 (G2-A)	ПДУ-3Н.2 (CL65)

ПДУ-3Н.2 (CL80)	ПДУ-3Н.2 (CL100)

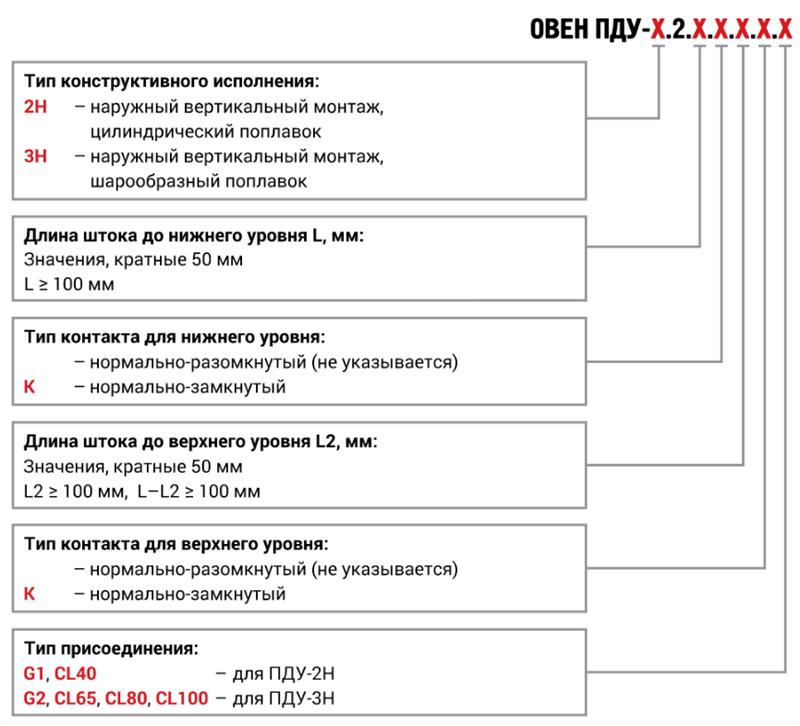

Обозначение при заказе:

Двухуровневые поплавковые датчики уровня ОВЕН ПДУ

Версия: 2021-10-28-ШАР

Артикул	Длина штока до нижнего уровня, мм	Логика работы контакта нижнего уровня	Длина штока до верхнего уровня, мм	Логика работы контакта верхнего уровня	Присоединение	Срок поставки	Стоимость
200 300 400 500	НО НЗ	100 200 300 400	НО НЗ	G2 CL65 CL80 CL100

Артикул	Длина штока до нижнего уровня, мм	Логика работы контакта нижнего уровня	Длина штока до верхнего уровня, мм	Логика работы контакта верхнего уровня	Присоединение	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Длина штока до нижнего уровня, мм	Логика работы контакта нижнего уровня	Длина штока до верхнего уровня, мм	Логика работы контакта верхнего уровня	Присоединение	Срок поставки	Стоимость
N68617	200	НО	100	НО	G2	2...4 недели	4510 руб. – +
N68618	300	НО	100	НО	G2	2...4 недели	4510 руб. – +
N68619	400	НО	100	НО	G2	2...4 недели	4510 руб. – +
N68620	500	НО	100	НО	G2	2...4 недели	4510 руб. – +
N68621	200	НЗ	100	НО	G2	2...4 недели	4510 руб. – +
N68622	300	НЗ	100	НО	G2	2...4 недели	4510 руб. – +
N68623	400	НЗ	100	НО	G2	2...4 недели	4510 руб. – +
N68624	500	НЗ	100	НО	G2	2...4 недели	4510 руб. – +
N68625	300	НО	200	НО	G2	2...4 недели	4510 руб. – +
N68626	400	НО	200	НО	G2	2...4 недели	4510 руб. – +
N68627	500	НО	200	НО	G2	2...4 недели	4510 руб. – +
N68628	300	НЗ	200	НО	G2	2...4 недели	4510 руб. – +
N68629	400	НЗ	200	НО	G2	2...4 недели	4510 руб. – +
N68630	500	НЗ	200	НО	G2	2...4 недели	4510 руб. – +
N68631	400	НО	300	НО	G2	2...4 недели	4510 руб. – +
N68632	500	НО	300	НО	G2	2...4 недели	4510 руб. – +
N68633	400	НЗ	300	НО	G2	2...4 недели	4510 руб. – +
N68634	500	НЗ	300	НО	G2	2...4 недели	4510 руб. – +
N68635	500	НО	400	НО	G2	2...4 недели	4510 руб. – +
N68636	500	НЗ	400	НО	G2	2...4 недели	4510 руб. – +
N68637	200	НО	100	НЗ	G2	2...4 недели	4510 руб. – +
N68638	300	НО	100	НЗ	G2	2...4 недели	4510 руб. – +
N68639	400	НО	100	НЗ	G2	2...4 недели	4510 руб. – +
N68640	500	НО	100	НЗ	G2	2...4 недели	4510 руб. – +
N68641	200	НЗ	100	НЗ	G2	2...4 недели	4510 руб. – +
N68642	300	НЗ	100	НЗ	G2	2...4 недели	4510 руб. – +
N68643	400	НЗ	100	НЗ	G2	2...4 недели	4510 руб. – +
N68644	500	НЗ	100	НЗ	G2	2...4 недели	4510 руб. – +
N68645	300	НО	200	НЗ	G2	2...4 недели	4510 руб. – +
N68646	400	НО	200	НЗ	G2	2...4 недели	4510 руб. – +
N68647	500	НО	200	НЗ	G2	2...4 недели	4510 руб. – +
N68648	300	НЗ	200	НЗ	G2	2...4 недели	4510 руб. – +
N68649	400	НЗ	200	НЗ	G2	2...4 недели	4510 руб. – +
N68650	500	НЗ	200	НЗ	G2	2...4 недели	4510 руб. – +
N68651	400	НО	300	НЗ	G2	2...4 недели	4510 руб. – +
N68652	500	НО	300	НЗ	G2	2...4 недели	4510 руб. – +
N68653	400	НЗ	300	НЗ	G2	2...4 недели	4510 руб. – +
N68654	500	НЗ	300	НЗ	G2	2...4 недели	4510 руб. – +
N68655	500	НО	400	НЗ	G2	2...4 недели	4510 руб. – +
N68656	500	НЗ	400	НЗ	G2	2...4 недели	4510 руб. – +
N68657	200	НО	100	НО	CL65	2...4 недели	5337 руб. – +
N68658	300	НО	100	НО	CL65	2...4 недели	5337 руб. – +
N68659	400	НО	100	НО	CL65	2...4 недели	5337 руб. – +
N68660	500	НО	100	НО	CL65	2...4 недели	5337 руб. – +
N68661	200	НЗ	100	НО	CL65	2...4 недели	5337 руб. – +
N68662	300	НЗ	100	НО	CL65	2...4 недели	5337 руб. – +
N68663	400	НЗ	100	НО	CL65	2...4 недели	5337 руб. – +
N68664	500	НЗ	100	НО	CL65	2...4 недели	5337 руб. – +
N68665	300	НО	200	НО	CL65	2...4 недели	5337 руб. – +
N68666	400	НО	200	НО	CL65	2...4 недели	5337 руб. – +
N68667	500	НО	200	НО	CL65	2...4 недели	5337 руб. – +
N68668	300	НЗ	200	НО	CL65	2...4 недели	5337 руб. – +
N68669	400	НЗ	200	НО	CL65	2...4 недели	5337 руб. – +
N68670	500	НЗ	200	НО	CL65	2...4 недели	5337 руб. – +
N68671	400	НО	300	НО	CL65	2...4 недели	5337 руб. – +
N68672	500	НО	300	НО	CL65	2...4 недели	5337 руб. – +
N68673	400	НЗ	300	НО	CL65	2...4 недели	5337 руб. – +
N68674	500	НЗ	300	НО	CL65	2...4 недели	5337 руб. – +
N68675	500	НО	400	НО	CL65	2...4 недели	5337 руб. – +
N68676	500	НЗ	400	НО	CL65	2...4 недели	5337 руб. – +
N68677	200	НО	100	НЗ	CL65	2...4 недели	5337 руб. – +
N68678	300	НО	100	НЗ	CL65	2...4 недели	5337 руб. – +
N68679	400	НО	100	НЗ	CL65	2...4 недели	5337 руб. – +
N68680	500	НО	100	НЗ	CL65	2...4 недели	5337 руб. – +
N68681	200	НЗ	100	НЗ	CL65	2...4 недели	5337 руб. – +
N68682	300	НЗ	100	НЗ	CL65	2...4 недели	5337 руб. – +
N68683	400	НЗ	100	НЗ	CL65	2...4 недели	5337 руб. – +
N68684	500	НЗ	100	НЗ	CL65	2...4 недели	5337 руб. – +
N68685	300	НО	200	НЗ	CL65	2...4 недели	5337 руб. – +
N68686	400	НО	200	НЗ	CL65	2...4 недели	5337 руб. – +
N68687	500	НО	200	НЗ	CL65	2...4 недели	5337 руб. – +
N68688	300	НЗ	200	НЗ	CL65	2...4 недели	5337 руб. – +
N68689	400	НЗ	200	НЗ	CL65	2...4 недели	5337 руб. – +
N68690	500	НЗ	200	НЗ	CL65	2...4 недели	5337 руб. – +
N68691	400	НО	300	НЗ	CL65	2...4 недели	5337 руб. – +
N68692	500	НО	300	НЗ	CL65	2...4 недели	5337 руб. – +
N68693	400	НЗ	300	НЗ	CL65	2...4 недели	5337 руб. – +
N68694	500	НЗ	300	НЗ	CL65	2...4 недели	5337 руб. – +
N68695	500	НО	400	НЗ	CL65	2...4 недели	5337 руб. – +
N68696	500	НЗ	400	НЗ	CL65	2...4 недели	5337 руб. – +
N68697	200	НО	100	НО	CL80	2...4 недели	5678 руб. – +
N68698	300	НО	100	НО	CL80	2...4 недели	5678 руб. – +
N68699	400	НО	100	НО	CL80	2...4 недели	5678 руб. – +
N68700	500	НО	100	НО	CL80	2...4 недели	5678 руб. – +
N68701	200	НЗ	100	НО	CL80	2...4 недели	5678 руб. – +
N68702	300	НЗ	100	НО	CL80	2...4 недели	5678 руб. – +
N68703	400	НЗ	100	НО	CL80	2...4 недели	5678 руб. – +
N68704	500	НЗ	100	НО	CL80	2...4 недели	5678 руб. – +
N68705	300	НО	200	НО	CL80	2...4 недели	5678 руб. – +
N68706	400	НО	200	НО	CL80	2...4 недели	5678 руб. – +
N68707	500	НО	200	НО	CL80	2...4 недели	5678 руб. – +
N68708	300	НЗ	200	НО	CL80	2...4 недели	5678 руб. – +
N68709	400	НЗ	200	НО	CL80	2...4 недели	5678 руб. – +
N68710	500	НЗ	200	НО	CL80	2...4 недели	5678 руб. – +
N68711	400	НО	300	НО	CL80	2...4 недели	5678 руб. – +
N68712	500	НО	300	НО	CL80	2...4 недели	5678 руб. – +
N68713	400	НЗ	300	НО	CL80	2...4 недели	5678 руб. – +
N68714	500	НЗ	300	НО	CL80	2...4 недели	5678 руб. – +
N68715	500	НО	400	НО	CL80	2...4 недели	5678 руб. – +
N68716	500	НЗ	400	НО	CL80	2...4 недели	5678 руб. – +
N68717	200	НО	100	НЗ	CL80	2...4 недели	5678 руб. – +
N68718	300	НО	100	НЗ	CL80	2...4 недели	5678 руб. – +
N68719	400	НО	100	НЗ	CL80	2...4 недели	5678 руб. – +
N68720	500	НО	100	НЗ	CL80	2...4 недели	5678 руб. – +
N68721	200	НЗ	100	НЗ	CL80	2...4 недели	5678 руб. – +
N68722	300	НЗ	100	НЗ	CL80	2...4 недели	5678 руб. – +
N68723	400	НЗ	100	НЗ	CL80	2...4 недели	5678 руб. – +
N68724	500	НЗ	100	НЗ	CL80	2...4 недели	5678 руб. – +
N68725	300	НО	200	НЗ	CL80	2...4 недели	5678 руб. – +
N68726	400	НО	200	НЗ	CL80	2...4 недели	5678 руб. – +
N68727	500	НО	200	НЗ	CL80	2...4 недели	5678 руб. – +
N68728	300	НЗ	200	НЗ	CL80	2...4 недели	5678 руб. – +
N68729	400	НЗ	200	НЗ	CL80	2...4 недели	5678 руб. – +
N68730	500	НЗ	200	НЗ	CL80	2...4 недели	5678 руб. – +
N68731	400	НО	300	НЗ	CL80	2...4 недели	5678 руб. – +
N68732	500	НО	300	НЗ	CL80	2...4 недели	5678 руб. – +
N68733	400	НЗ	300	НЗ	CL80	2...4 недели	5678 руб. – +
N68734	500	НЗ	300	НЗ	CL80	2...4 недели	5678 руб. – +
N68735	500	НО	400	НЗ	CL80	2...4 недели	5678 руб. – +
N68736	500	НЗ	400	НЗ	CL80	2...4 недели	5678 руб. – +
N68737	200	НО	100	НО	CL100	2...4 недели	6091 руб. – +
N68738	300	НО	100	НО	CL100	2...4 недели	6091 руб. – +
N68739	400	НО	100	НО	CL100	2...4 недели	6091 руб. – +
N68740	500	НО	100	НО	CL100	2...4 недели	6091 руб. – +
N68741	200	НЗ	100	НО	CL100	2...4 недели	6091 руб. – +
N68742	300	НЗ	100	НО	CL100	2...4 недели	6091 руб. – +
N68743	400	НЗ	100	НО	CL100	2...4 недели	6091 руб. – +
N68744	500	НЗ	100	НО	CL100	2...4 недели	6091 руб. – +
N68745	300	НО	200	НО	CL100	2...4 недели	6091 руб. – +
N68746	400	НО	200	НО	CL100	2...4 недели	6091 руб. – +
N68747	500	НО	200	НО	CL100	2...4 недели	6091 руб. – +
N68748	300	НЗ	200	НО	CL100	2...4 недели	6091 руб. – +
N68749	400	НЗ	200	НО	CL100	2...4 недели	6091 руб. – +
N68750	500	НЗ	200	НО	CL100	2...4 недели	6091 руб. – +
N68751	400	НО	300	НО	CL100	2...4 недели	6091 руб. – +
N68752	500	НО	300	НО	CL100	2...4 недели	6091 руб. – +
N68753	400	НЗ	300	НО	CL100	2...4 недели	6091 руб. – +
N68754	500	НЗ	300	НО	CL100	2...4 недели	6091 руб. – +
N68755	500	НО	400	НО	CL100	2...4 недели	6091 руб. – +
N68756	500	НЗ	400	НО	CL100	2...4 недели	6091 руб. – +
N68757	200	НО	100	НЗ	CL100	2...4 недели	6091 руб. – +
N68758	300	НО	100	НЗ	CL100	2...4 недели	6091 руб. – +
N68759	400	НО	100	НЗ	CL100	2...4 недели	6091 руб. – +
N68760	500	НО	100	НЗ	CL100	2...4 недели	6091 руб. – +
N68761	200	НЗ	100	НЗ	CL100	2...4 недели	6091 руб. – +
N68762	300	НЗ	100	НЗ	CL100	2...4 недели	6091 руб. – +
N68763	400	НЗ	100	НЗ	CL100	2...4 недели	6091 руб. – +
N68764	500	НЗ	100	НЗ	CL100	2...4 недели	6091 руб. – +
N68765	300	НО	200	НЗ	CL100	2...4 недели	6091 руб. – +
N68766	400	НО	200	НЗ	CL100	2...4 недели	6091 руб. – +
N68767	500	НО	200	НЗ	CL100	2...4 недели	6091 руб. – +
N68768	300	НЗ	200	НЗ	CL100	2...4 недели	6091 руб. – +
N68769	400	НЗ	200	НЗ	CL100	2...4 недели	6091 руб. – +
N68770	500	НЗ	200	НЗ	CL100	2...4 недели	6091 руб. – +
N68771	400	НО	300	НЗ	CL100	2...4 недели	6091 руб. – +
N68772	500	НО	300	НЗ	CL100	2...4 недели	6091 руб. – +
N68773	400	НЗ	300	НЗ	CL100	2...4 недели	6091 руб. – +
N68774	500	НЗ	300	НЗ	CL100	2...4 недели	6091 руб. – +
N68775	500	НО	400	НЗ	CL100	2...4 недели	6091 руб. – +
N68776	500	НЗ	400	НЗ	CL100	2...4 недели	6091 руб. – +

Отзывы на этот товар пока отсутствуют.

Сопутствующие товары

Пассивный барьер искрозащиты Ex ia Ga IIC ОВЕН ИСКРА-03

Звоните Подробнее от 7 412 руб. Наличие: 2...4 недели В корзину

Просмотренные товары

Поплавковый датчик уровня взрывозащищенный ОВЕН ПДУ-3.2-EX

Звоните Подробнее от 4 651 руб. Наличие: 2...4 недели В корзину

Поплавковый датчик уровня миниатюрный ПДУ-ВН631-71

Звоните Подробнее 527 руб. Наличие: Со склада В корзину
