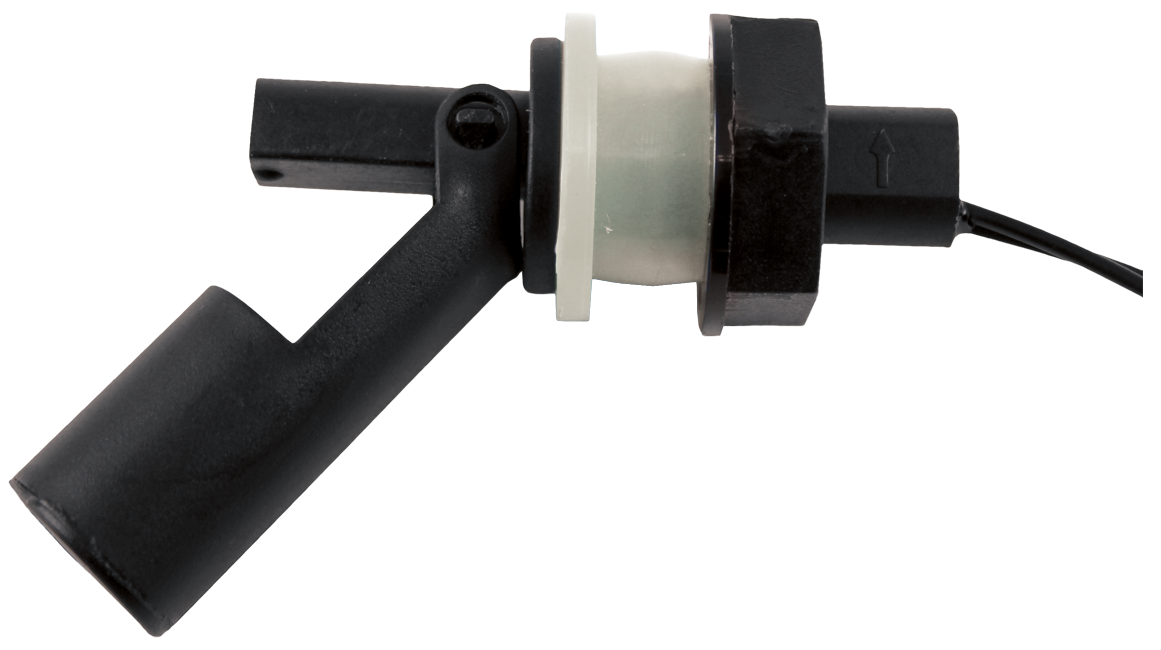

Миниатюрный поплавковый выключатель ПДУ-Н601-53

Арт: K67552

Прибор для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара

Длина погружной части: 53 мм
Диаметр поплавка: 18 мм
Максимальная коммутируемая мощность: 50 Вт
Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение: ≅100 В
Рабочее давление: 0,5 МПа
Рабочая температура: −10...+70°С
Присоединение: M16×2
Длина проводов: 350 мм
Рабочее положение: горизонтальное
Материал корпуса: полипропилен

-->

В закладки

583 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (1)

Миниатюрный поплавковый выключатель ПДУ-Н601-53 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуараОсобенности:

В зависимости от способа установки датчика выходной контакт замыкается или размыкается при понижении уровня жидкости
Горизонтальное монтажное положение
Малые габариты
Изготовлены из полипропилена

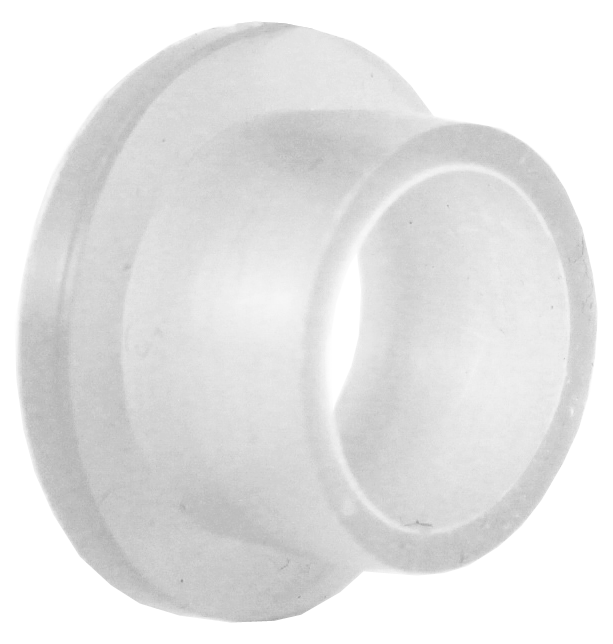

Резиновый уплотнитель

Технические характеристики:

Параметр	Значение
Рабочее положение	Горизонтальное
Материал корпуса	Полипропилен
Рабочая температура	−10...+70°С
Максимальное рабочее давление	0,5 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅100 В
Длина проводов	350 мм погрешность длины провода ±3%
Присоединение	M16×2
Диаметр поплавка	18 мм
Длина погружной части	53 мм
Габаритные размеры	∅ 27×85 мм
Вес	17 г

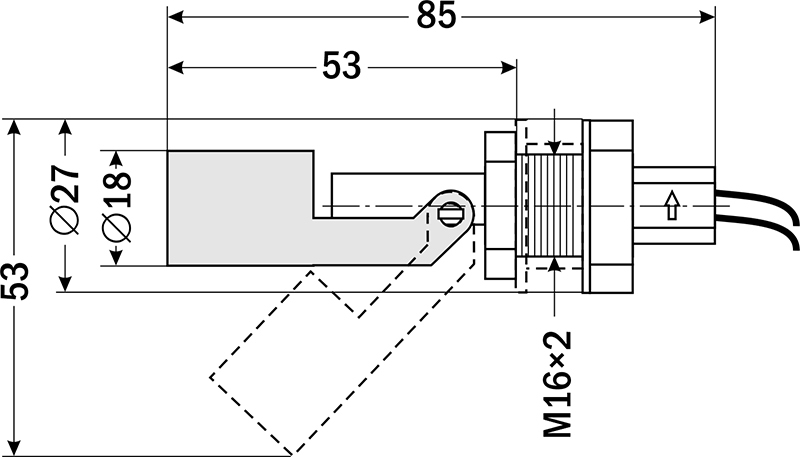

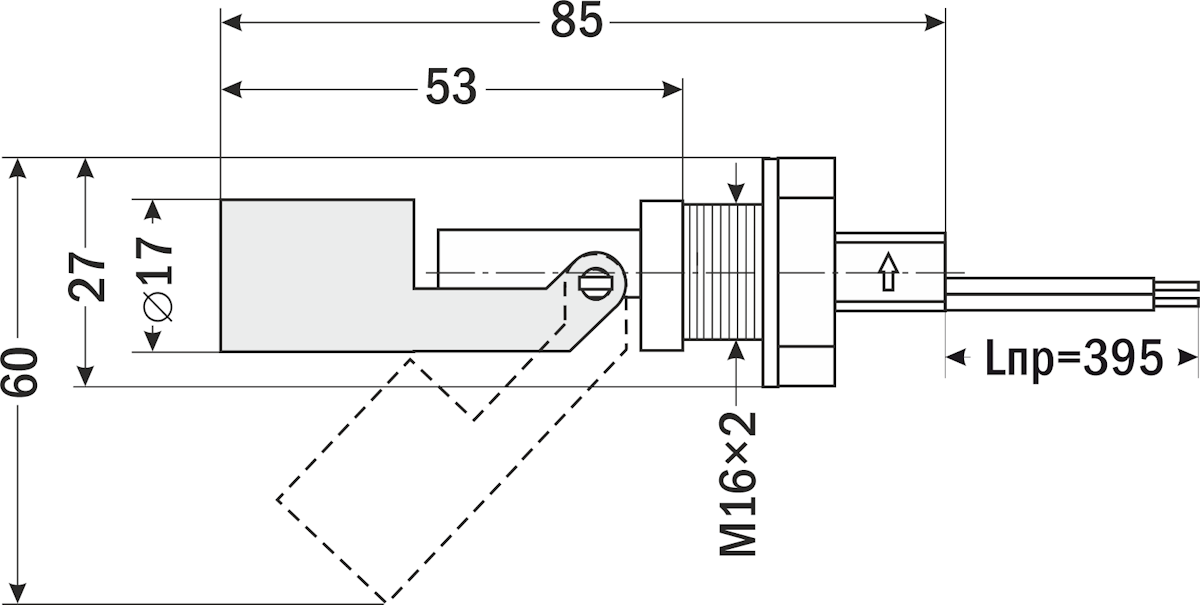

Габаритные размеры

Версия: 2022-11-22-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	22.11.2022	1.18 Мб
Сертификат соответствия	11.10.2022	0.46 Мб
Приложение к сертификату соответствия	21.10.2015	0.53 Мб

01.09.2013 Сергей Соловьев

Положительные стороны: Маленький, дешевый, пластиковый.

Отрицательные стороны: Геркон в этом датчике - ПОЛНОЕ ГОВНО. При коммутации 220 вольт и токе в 50 ма (электронное реле времени) геркон пробивает. При коммутации реле типа РЭС22 напряжение 12 вольт ток 30 ма, защитный диод в наличии контакты забывают, как рассоединятся примерно через год работы. Уровень ниже датчика, поплавок висит вниз до упора. В датчик не отключает управляющее реле. Стукнешь молотком по ёмкости, в которой стоит такой датчик - всё сразу отключится. До следующего залипания.
