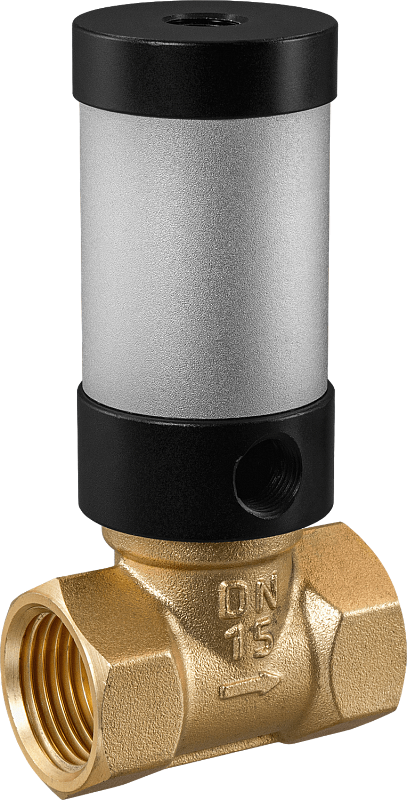

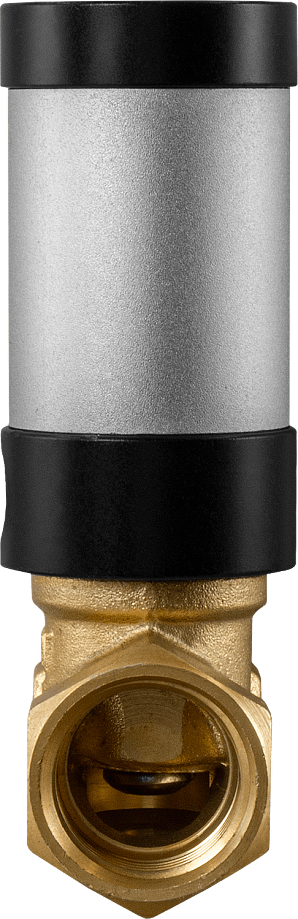

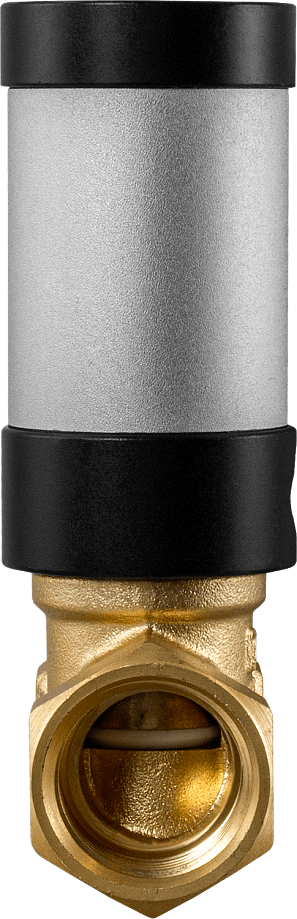

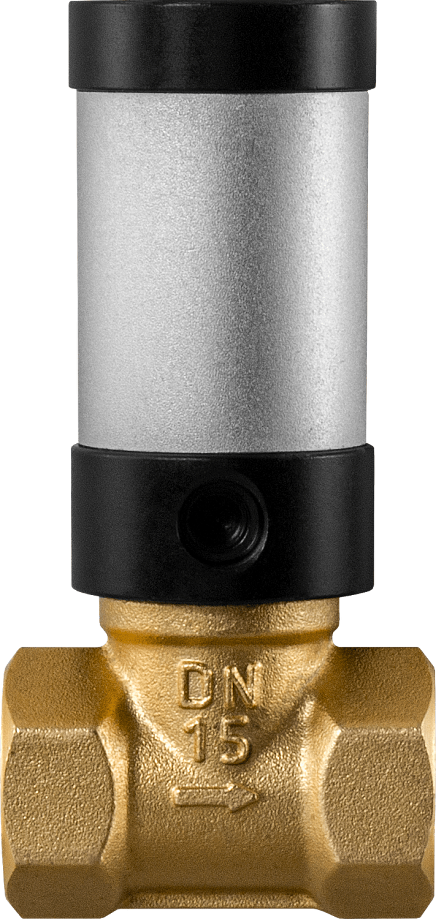

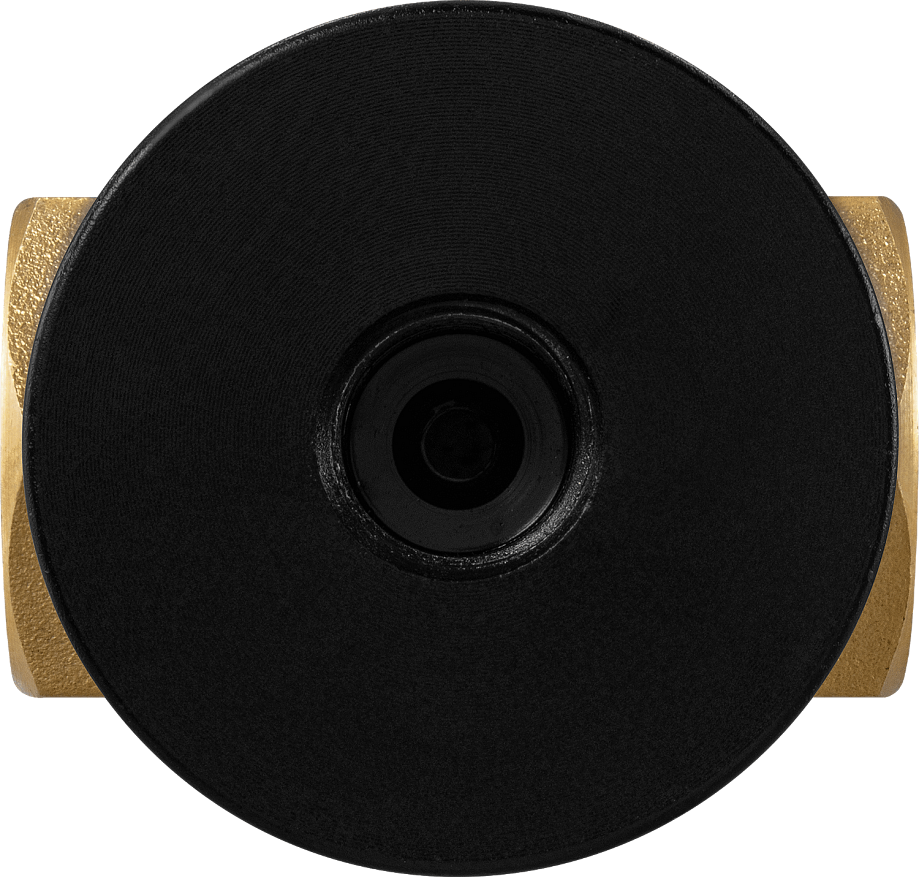

Пневматический клапан ПК31-1

Пневматический клапан нормально закрытый одностороннего действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, воздух, инертные газы, вода, горячая вода, масла
Управляющая среда: воздух, нейтральные газы
Температура рабочей среды клапана: −60...+200°С
Рабочее давление среды: 0...0,8 МПа
Управляющее давление: 0,4...0,8 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: латунь
Материал привода: алюминий
Материал уплотнения: PTFE
Присоединение: резьбовое G½"...G2"
Присоединение воздуховодов: резьбовое G⅛"

В закладки

от 4 051 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Пневматический клапан нормально закрытый одностороннего действия с поршнем ПК31-1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Клапан нормально закрытый одностороннего действия
Работа при высоких температурах до +200°C
Пневмопривод в комплекте
Срабатывание при нулевом давлении
Плавное открытие/закрытие клапана с защитой трубопровода от гидравлических ударов
Долгий срок службы

Принцип действия и область применения: Нормально закрытый пневматический клапан одностороннего действия с поршнем – это клапан, в котором открытое положение сохраняется при подаче управляющего давления на него. При снятии управляющего давления под действием пружины клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при снятии управляющего давления.

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, воздух, инертные газы, вода, горячая вода, масла
Материал	Корпуса клапана: латунь Корпуса привода: алюминий Уплотнения: PTFE
Температура рабочей среды клапана	−60...+200°C
Рабочее давление среды	0...0,8 МПа
Диаметр условного прохода	15...50 мм
Присоединение	Резьбовое G½"...G2"
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,4...0,8 МПа
Присоединение воздуховодов	Резьбовое G⅛"

Модификации:

Модель	Ду, мм	Дэф, мм	Диаметр привода, мм	Kv, м³/ч	Присоединение	Присоединение воздуховодов	Вес, г
ПК31-1-15/13 GBP	15	13	32	4	½"	⅛"	210
ПК31-1-20/16 GBP	20	16	32	5	¾"		289
ПК31-1-25/22 GBP	25	22	39	10	1"		478
ПК31-1-32/27 GBP	32	27	47	20	1¼"		790
ПК31-1-40/33 GBP	40	34	55	25	1½"		1162
ПК31-1-50/43 GBP	50	43	69	40	2"		1724

Расшифровка обозначения на примере клапана ПК31-1-15/13 XYZ:
ПК31– модель клапана.
1 – тип клапана: одностороннего действия.
15 – Ду, мм (диаметр условного прохода).
13 – Дэф, мм (эффективный диаметр).
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

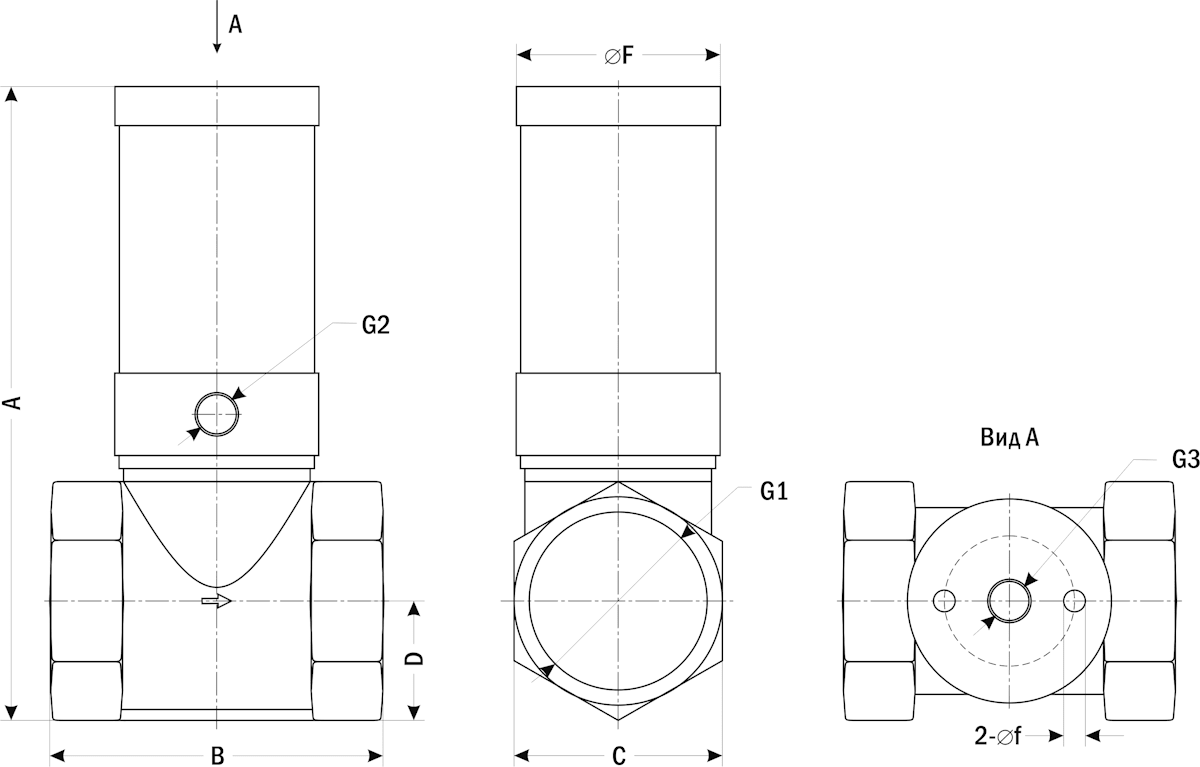

Габаритные размеры

Модель	Размеры, мм
Модель	A	B	C	D	F	f	G1	G2	G3
ПК31-1-15/13	95	45	25	14	32	-	G½"	G⅛"	G⅛"
ПК31-1-20/16	100	50	32	16	32	-	G¾"	G⅛"	G⅛"
ПК31-1-25/22	114	65	39	21	39	-	G1"	G⅛"	G⅛"
ПК31-1-32/27	147	73	48	26	47	5	G1¼"	G⅛"	G⅛"
ПК31-1-40/34	167	81	54	31	55	5	G1½"	G⅛"	G⅛"
ПК31-1-50/43	178	99	66	33	69	6	G2"	G⅛"	G⅛"

Версия: 2025-10-16-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	16.10.2025	0.39 Мб
