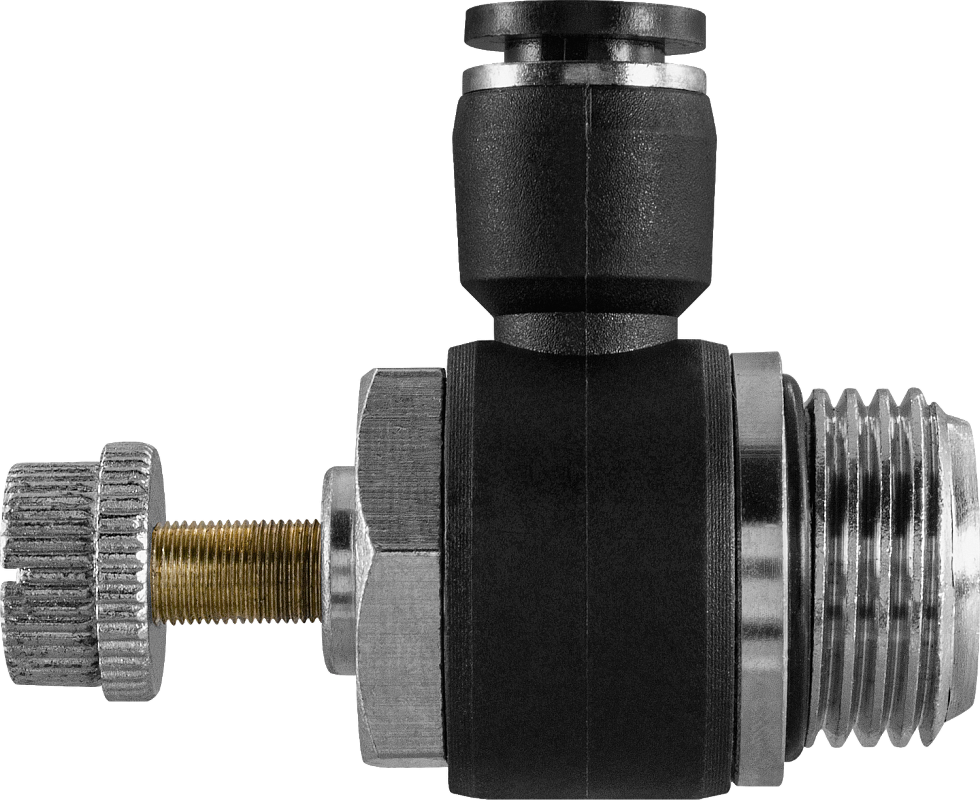

Угловой фитинг с дросселем ТРНД.К

Фитинг пневматический угловой с дросселем с уплотнительным кольцом для соединения различных элементов пневматических систем

Тип присоединения: трубка – наружная резьба
Внешний диаметр присоединяемой трубки: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
Присоединительная резьба: G⅛", G¼", G⅜", G½"
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0...+60°С
Уплотнительное кольцо

В закладки

от 354 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (7)
Все модификации ()
Отзывы (0)

Фитинг пневматический угловой ТРНД.К с дросселем с уплотнительным кольцом предназначен для соединения различных элементов пневматических систем

Технические характеристики:

Параметр	Значение
Тип присоединения	Трубка – наружная резьба
Внешний диаметр присоединяемой трубки	4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
Присоединительная резьба	G⅛", G¼", G⅜", G½"
Рабочее давление	0…0,8 МПа
Рабочая температура	0...+60°С

Габаритные размеры

Модель	Размеры, мм														Габаритные размеры, мм	Вес, г
Модель	A	C	L	S	ØB	F	H	G	ØE	ØD	Ød	ØV	ØK	ØM	Габаритные размеры, мм	Вес, г
ТРНД.К-0612	10	22	55	44,5	26	23	20	½	12,5	12	6	14	20	6	44,5×55×26	79
ТРНД.К-0614	11	14	44,4	34	18	16	17	¼	9	12	9	9	13	6	34×44,5×18	30
ТРНД.К-0618	5	11	41,4	31	14,5	18	18	⅛	8	13	6	6,5	9,5	5	31×41,4×14,5	19
ТРНД.К-0812	10	22	55	45	31	23	20	½	13	14	8	15	20,5	6	45×55×31	80
ТРНД.К-0814	8	14	45	37	18	19	20	¼	9	14	8	8	13	6	37×45×18	32
ТРНД.К-0818	9	11	40,5	33,5	14,5	15	21	⅛	8	14	8	6	9,5	5	33,5×40,5×14,5	19
ТРНД.К-1014	8	15	45	40,5	18	18	25	¼	9	17	10	13	18	6	40,5×45×18	36

Версия: 2023-05-15-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Отказное письмо	09.11.2015	0.91 Мб

Артикул	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость
Ø4 Ø6 Ø8 Ø10 Ø12 Ø14 Ø16	G1/8" G1/4" G3/8" G1/2"

Артикул	Модель	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость
O95906	ТРНД.К-0618	Ø6	G1/8"	Со склада	416 руб. – +
O95911	ТРНД.К-0614	Ø6	G1/4"	Со склада	525 руб. – +
O95922	ТРНД.К-0612	Ø6	G1/2"	Со склада	884 руб. – +
O95907	ТРНД.К-0818	Ø8	G1/8"	Со склада	354 руб. – +
O95912	ТРНД.К-0814	Ø8	G1/4"	Со склада	473 руб. – +
O95923	ТРНД.К-0812	Ø8	G1/2"	Со склада	920 руб. – +
O95913	ТРНД.К-1014	Ø10	G1/4"	Со склада	520 руб. – +

Артикул	Модель	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость
O95905	ТРНД.К-0418	Ø4	G1/8"	120 дней	406 руб. – +
O95910	ТРНД.К-0414	Ø4	G1/4"	120 дней	572 руб. – +
O95915	ТРНД.К-0438	Ø4	G3/8"	120 дней	806 руб. – +
O95906	ТРНД.К-0618	Ø6	G1/8"	Со склада	416 руб. – +
O95911	ТРНД.К-0614	Ø6	G1/4"	Со склада	525 руб. – +
O95916	ТРНД.К-0638	Ø6	G3/8"	120 дней	816 руб. – +
O95922	ТРНД.К-0612	Ø6	G1/2"	Со склада	884 руб. – +
O95907	ТРНД.К-0818	Ø8	G1/8"	Со склада	354 руб. – +
O95912	ТРНД.К-0814	Ø8	G1/4"	Со склада	473 руб. – +
O95917	ТРНД.К-0838	Ø8	G3/8"	Под заказ к 2025.07.21	832 руб. – +
O95923	ТРНД.К-0812	Ø8	G1/2"	Со склада	920 руб. – +
O95908	ТРНД.К-1018	Ø10	G1/8"	120 дней	551 руб. – +
O95913	ТРНД.К-1014	Ø10	G1/4"	Со склада	520 руб. – +
O95918	ТРНД.К-1038	Ø10	G3/8"	120 дней	837 руб. – +
O95924	ТРНД.К-1012	Ø10	G1/2"	120 дней	1113 руб. – +
O95909	ТРНД.К-1218	Ø12	G1/8"	120 дней	780 руб. – +
O95914	ТРНД.К-1214	Ø12	G1/4"	120 дней	832 руб. – +
O95919	ТРНД.К-1238	Ø12	G3/8"	120 дней	884 руб. – +
O95925	ТРНД.К-1212	Ø12	G1/2"	120 дней	1149 руб. – +
O95920	ТРНД.К-1438	Ø14	G3/8"	120 дней	1373 руб. – +
O95926	ТРНД.К-1412	Ø14	G1/2"	120 дней	1596 руб. – +
O95921	ТРНД.К-1638	Ø16	G3/8"	120 дней	1404 руб. – +
O95927	ТРНД.К-1612	Ø16	G1/2"	120 дней	1664 руб. – +
