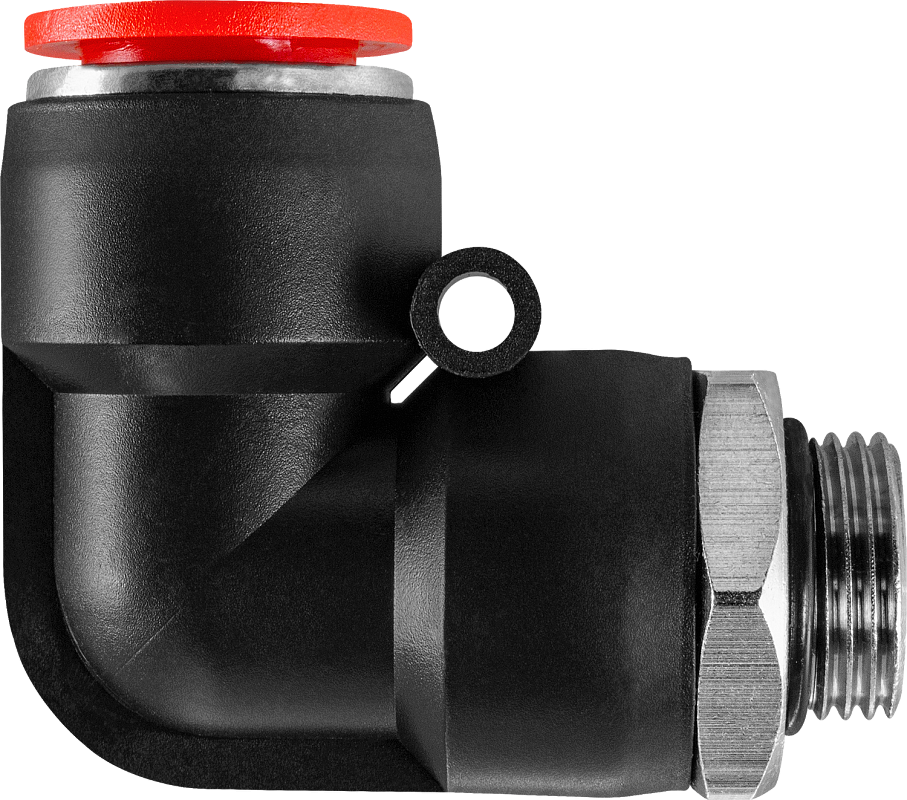

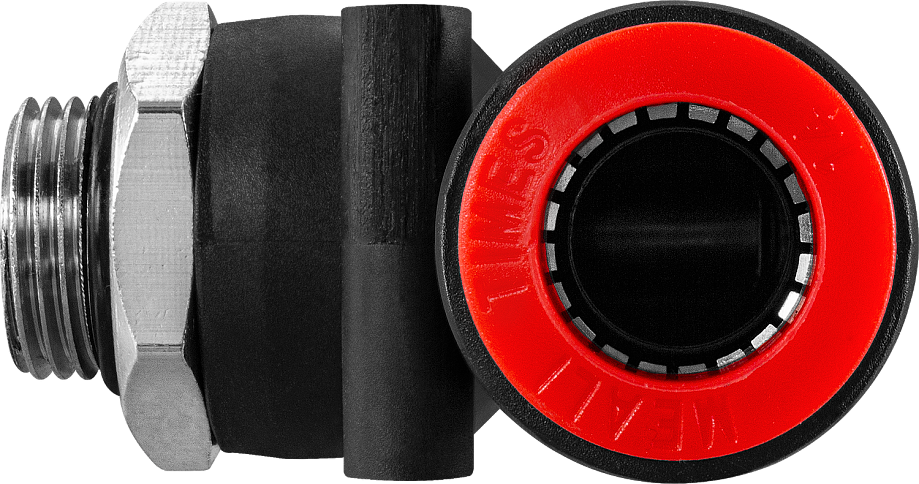

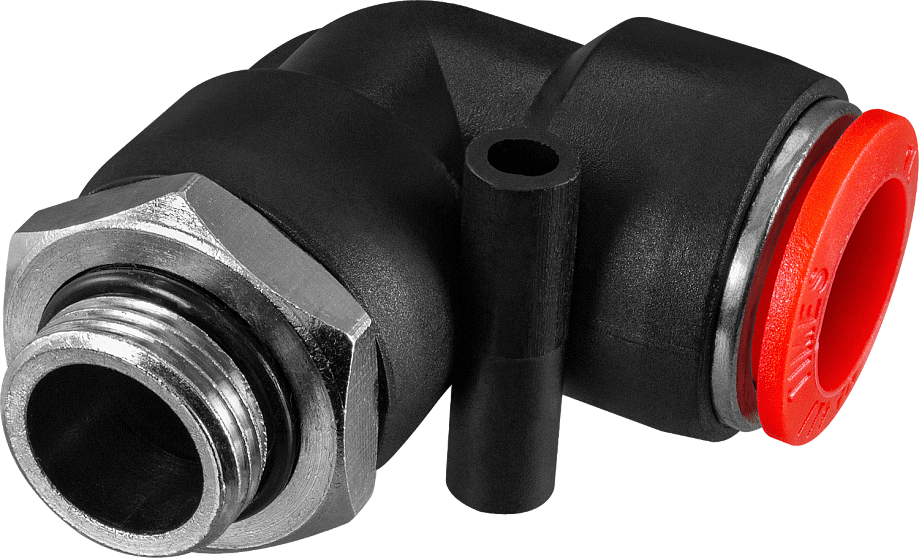

Фитинг угловой L-образный с наружной резьбой ТРНУ.К

Фитинг угловой L-образный пневматический с уплотнительным кольцом для соединения различных элементов пневматических систем

Тип: угловой
Форма: L-образный
Тип присоединения: трубка – наружная резьба
Тип соединения: наружная резьба и нажимное быстроразъемное (цанговое)
Внешний диаметр присоединяемой трубки: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
Присоединительная резьба: M5, G⅛", G¼", G⅜", G½"
Рабочая среда: сжатый воздух, вода
Рабочее давление: 0…1,0 МПа
Рабочая температура: 0...+60°С
Материал: пластик и никелированная латунь
Уплотнительное кольцо

Является аналогом:

Производитель	EMC	Airtac	SMC	Festo	Camozzi
Модель/серия	EPL-G	PLG	KQ2L-G	QSL-G	7522

В закладки

от 125 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (20)
Все модификации ()
Отзывы (0)

Фитинг угловой L-образный пневматический с уплотнительным кольцом ТРНУ.К предназначен для соединения различных элементов пневматических систем

Технические характеристики:

Параметр	Значение
Тип	Угловой
Форма	L-образный
Тип присоединения	Трубка – наружная резьба
Тип соединения	Наружная резьба и нажимное быстроразъемное (цанговое)
Внешний диаметр присоединяемой трубки	4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
Присоединительная резьба	M5, G⅛", G¼", G⅜", G½"
Рабочая среда	Сжатый воздух, вода
Рабочее давление	0…0,8 МПа
Максимальное давление	1,5 МПа
Рабочая температура	0...+60°С
Материал	Пластик и никелированная латунь

Версия: 2025-03-11-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Отказное письмо	09.11.2015	0.91 Мб

Артикул	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость
Ø4 Ø6 Ø8 Ø10 Ø12 Ø14 Ø16	M5 G1/8" G1/4" G3/8" G1/2"

Артикул	Модель	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость
O96000	ТРНУ.К-04М5	Ø4	M5	Со склада	125 руб. – +
O96002	ТРНУ.К-0418	Ø4	G1/8"	Со склада	125 руб. – +
O96007	ТРНУ.К-0414	Ø4	G1/4"	Со склада	135 руб. – +
O96001	ТРНУ.К-06М5	Ø6	M5	Со склада	130 руб. – +
O96003	ТРНУ.К-0618	Ø6	G1/8"	Со склада	125 руб. – +
O96008	ТРНУ.К-0614	Ø6	G1/4"	Со склада	156 руб. – +
O96013	ТРНУ.К-0638	Ø6	G3/8"	Со склада	135 руб. – +
O96004	ТРНУ.К-0818	Ø8	G1/8"	Со склада	140 руб. – +
O96009	ТРНУ.К-0814	Ø8	G1/4"	Со склада	224 руб. – +
O96014	ТРНУ.К-0838	Ø8	G3/8"	Со склада	192 руб. – +
O96005	ТРНУ.К-1018	Ø10	G1/8"	Со склада	234 руб. – +
O96010	ТРНУ.К-1014	Ø10	G1/4"	Со склада	234 руб. – +
O96015	ТРНУ.К-1038	Ø10	G3/8"	Со склада	260 руб. – +
O96021	ТРНУ.К-1012	Ø10	G1/2"	Со склада	354 руб. – +
O96006	ТРНУ.К-1218	Ø12	G1/8"	Со склада	328 руб. – +
O96011	ТРНУ.К-1214	Ø12	G1/4"	Со склада	333 руб. – +
O96016	ТРНУ.К-1238	Ø12	G3/8"	Со склада	473 руб. – +
O96022	ТРНУ.К-1212	Ø12	G1/2"	Со склада	541 руб. – +
O96017	ТРНУ.К-1438	Ø14	G3/8"	Со склада	1191 руб. – +
O96023	ТРНУ.К-1412	Ø14	G1/2"	Со склада	1456 руб. – +

Артикул	Модель	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость
O96000	ТРНУ.К-04М5	Ø4	M5	Со склада	125 руб. – +
O96002	ТРНУ.К-0418	Ø4	G1/8"	Со склада	125 руб. – +
O96007	ТРНУ.К-0414	Ø4	G1/4"	Со склада	135 руб. – +
O96012	ТРНУ.К-0438	Ø4	G3/8"	120 дней	177 руб. – +
O96001	ТРНУ.К-06М5	Ø6	M5	Со склада	130 руб. – +
O96003	ТРНУ.К-0618	Ø6	G1/8"	Со склада	125 руб. – +
O96008	ТРНУ.К-0614	Ø6	G1/4"	Со склада	156 руб. – +
O96013	ТРНУ.К-0638	Ø6	G3/8"	Со склада	135 руб. – +
O96019	ТРНУ.К-0612	Ø6	G1/2"	120 дней	291 руб. – +
O96004	ТРНУ.К-0818	Ø8	G1/8"	Со склада	140 руб. – +
O96009	ТРНУ.К-0814	Ø8	G1/4"	Со склада	224 руб. – +
O96014	ТРНУ.К-0838	Ø8	G3/8"	Со склада	192 руб. – +
O96020	ТРНУ.К-0812	Ø8	G1/2"	120 дней	291 руб. – +
O96005	ТРНУ.К-1018	Ø10	G1/8"	Со склада	234 руб. – +
O96010	ТРНУ.К-1014	Ø10	G1/4"	Со склада	234 руб. – +
O96015	ТРНУ.К-1038	Ø10	G3/8"	Со склада	260 руб. – +
O96021	ТРНУ.К-1012	Ø10	G1/2"	Со склада	354 руб. – +
O96006	ТРНУ.К-1218	Ø12	G1/8"	Со склада	328 руб. – +
O96011	ТРНУ.К-1214	Ø12	G1/4"	Со склада	333 руб. – +
O96016	ТРНУ.К-1238	Ø12	G3/8"	Со склада	473 руб. – +
O96022	ТРНУ.К-1212	Ø12	G1/2"	Со склада	541 руб. – +
O96017	ТРНУ.К-1438	Ø14	G3/8"	Со склада	1191 руб. – +
O96023	ТРНУ.К-1412	Ø14	G1/2"	Со склада	1456 руб. – +
O96018	ТРНУ.К-1638	Ø16	G3/8"	120 дней	863 руб. – +
O96024	ТРНУ.К-1612	Ø16	G1/2"	120 дней	1061 руб. – +
