Манометр ТМ серии 621, NH3 (аммиачные коррозионностойкие виброустойчивые)

Прибор ТМ-621 NH₃ для измерения избыточного давления жидкого, газообразного и водного раствора аммиака

Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность
Рабочая температура: −30...+70°C
Диапазон показаний давления: 0...4 МПа
Класс точности: 1,0
Диаметр корпуса: 150 мм

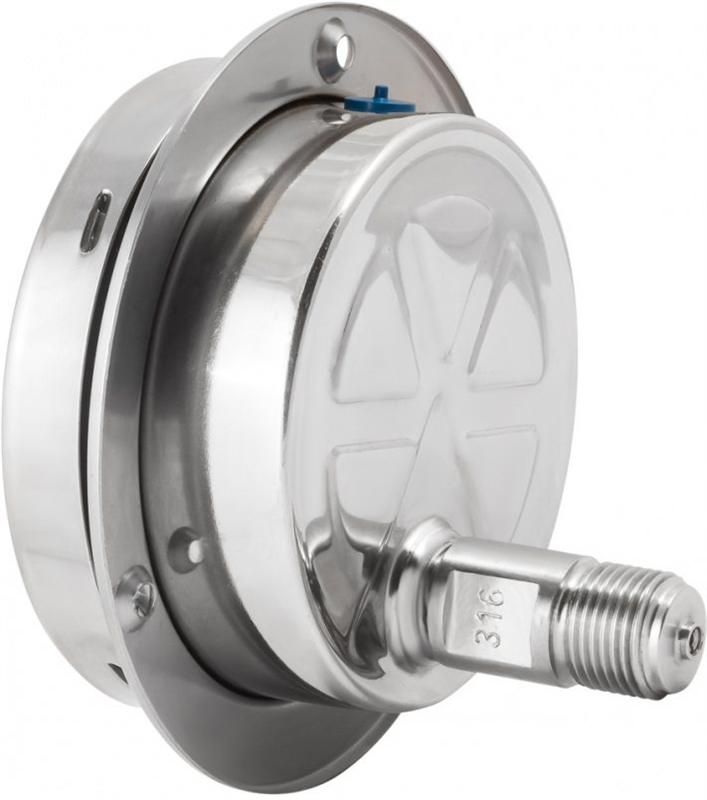

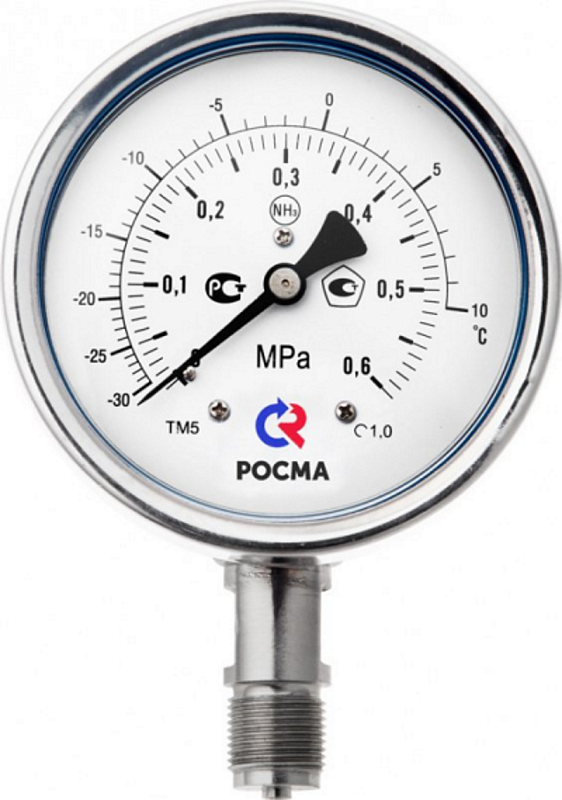

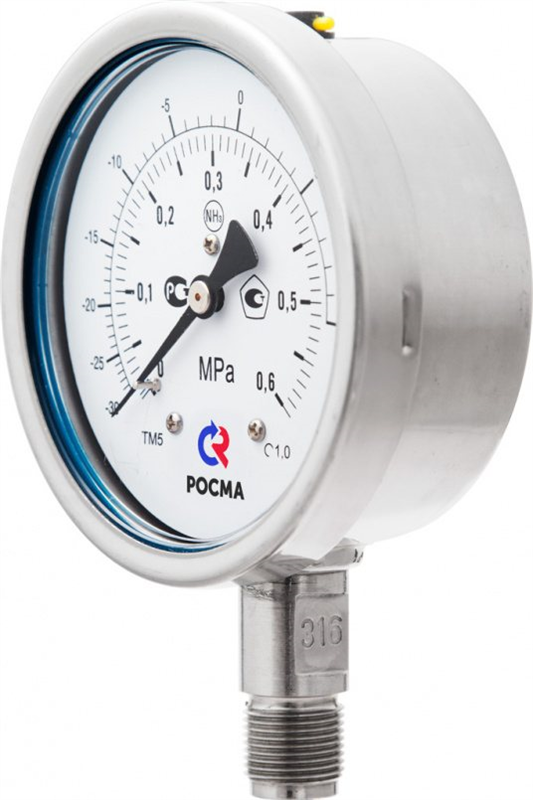

Тип присоединения: радиальное или эксцентрическое
Резьба присоединения: G½" или M20×1,5

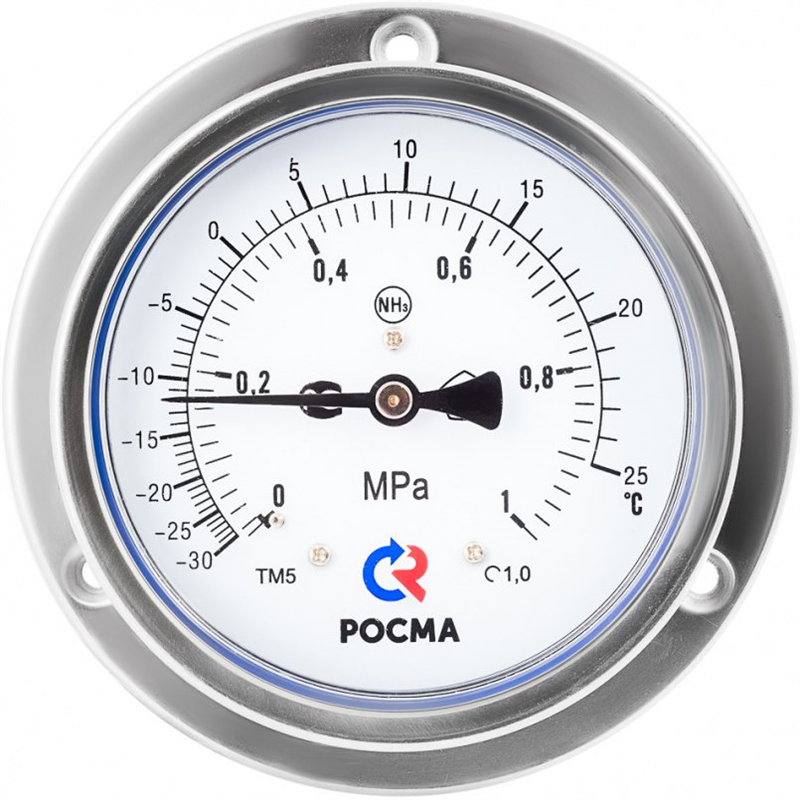

Дополнительная температурная шкала
Повышенная виброустойчивость
Повышенная коррозиестойкость
Применяется в средах газообразного и водного раствора аммиака

В закладки

от 6 630 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Манометры ТМ-621 NH₃, с возможностью гидрозаполнения (виброустойчивый), предназначены для измерения избыточного давления жидкого, газообразного и водного раствора аммиака. Приборы имеют дополнительную температурную шкалу.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика

Аммиачные коррозинностойкие манометры ТМ-621 NH₃ без дополнительной температурной шкалы имеют диапазоны показаний давлений как у манометров 21 серии (коррозионностойких виброустойчивых) и отметку на циферблате «NH₃».Технические характеристики:

Параметр	Значение
Диаметр корпуса	150 мм
Класс точности	1,0
Диапазон показаний давлений - −30…+10°C - −30…+25°C - −30…+70°C	0…0,6 МПа 0…1 МПа 0…4 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда - без заполнения - с заполнением силиконом ПМС-50	−60…+60°C −60…+60°C
Корпус	IP65, нержавеющая сталь 08Х17Н13М2 Опция: IP67
Кольцо	Нержавеющая сталь 08Х17Н13М2 Байонетное
Штуцер	Нержавеющая сталь 08Х17Н13М2
Чувствительный элемент	Нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм	Нержавеющая сталь 08Х17Н13М2
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое Опция: минеральное многослойное безопасное — триплекс
Присоединение	Радиальное или эксцентрическое
Резьба присоединения	G½" или M20×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405–88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-621 NH₃	150 / 160*	1	0…0,6 МПа (−30…+10 °C); 0…1 МПа (−30…+25 °C); 0…4 МПа (−30…+70 °C);	G¼" / M12×1,5	радиальное


					эксцентрическое

Габаритные размеры
Радиальное присоединение

Габаритные размеры
Эксцентричное присоединение

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).

Карта заказа
Тип	манометр	ТМ
Тип	мановакуумметр	ТМВ
Диаметр корпуса, мм
	100	5
	150, 160	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р
	радиальное со скобой	РС
	радиальное с задним фланцем	РКТ
	эксцентрическое	ТЭ
	эксцентрическое со скобой	ТЭС
	эксцентрическое с передним фланцем	ТЭКП
Гидрозаполнение	нет	0
Гидрозаполнение	силикон	2
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,6 (−30…+10 °C)
		0…1 (−30…+25 °C)
		0…4 (−30…+70 °C)
	ТМВ	−0,1…0,5 (−70…+5 °C)
		−0,1…0,9 (−70…+20 °C)
		−0,1…1,5 (−70…+40 °C)
		−0,1…2,4 (−70…+55 °C)
Резьба присоединения		G½; М20×1,5
Класс точности		1,0
Измеряемая среда	аммиак	NH₃

Пример обозначения:
ТМ − 5 2 1 РКТ.00 (0−0,6 МПа) (−30…+10 °C) G½. 1,0 NH₃

Версия: 2022-12-21-ЛВС

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
0…0,6 Мпа 0…1 Мпа 0…4 Мпа	G1/2, радиальный G1/2, осевой G1/2, эксцентрический М20×1,5, радиальный М20×1,5, осевой М20×1,5, эксцентрический

Артикул	Шкала	Штуцер	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
Q22312	0…0,6 Мпа	G1/2, радиальный	1...2 недели	6630 руб. – +
Q22313	0…1 Мпа	G1/2, радиальный	1...2 недели	6630 руб. – +
Q22314	0…4 Мпа	G1/2, радиальный	1...2 недели	6630 руб. – +
Q22315	0…0,6 Мпа	G1/2, осевой	1...2 недели	7162 руб. – +
Q22316	0…1 Мпа	G1/2, осевой	1...2 недели	7162 руб. – +
Q22317	0…4 Мпа	G1/2, осевой	1...2 недели	7162 руб. – +
Q22318	0…0,6 Мпа	G1/2, эксцентрический	1...2 недели	7162 руб. – +
Q22319	0…1 Мпа	G1/2, эксцентрический	1...2 недели	7162 руб. – +
Q22320	0…4 Мпа	G1/2, эксцентрический	1...2 недели	7162 руб. – +
Q22321	0…0,6 Мпа	М20×1,5, радиальный	1...2 недели	6630 руб. – +
Q22322	0…1 Мпа	М20×1,5, радиальный	1...2 недели	6630 руб. – +
Q22323	0…4 Мпа	М20×1,5, радиальный	1...2 недели	6630 руб. – +
Q22324	0…0,6 Мпа	М20×1,5, осевой	1...2 недели	7162 руб. – +
Q22325	0…1 Мпа	М20×1,5, осевой	1...2 недели	7162 руб. – +
Q22326	0…4 Мпа	М20×1,5, осевой	1...2 недели	7162 руб. – +
Q22327	0…0,6 Мпа	М20×1,5, эксцентрический	1...2 недели	7162 руб. – +
Q22328	0…1 Мпа	М20×1,5, эксцентрический	1...2 недели	7162 руб. – +
Q22329	0…4 Мпа	М20×1,5, эксцентрический	1...2 недели	7162 руб. – +
