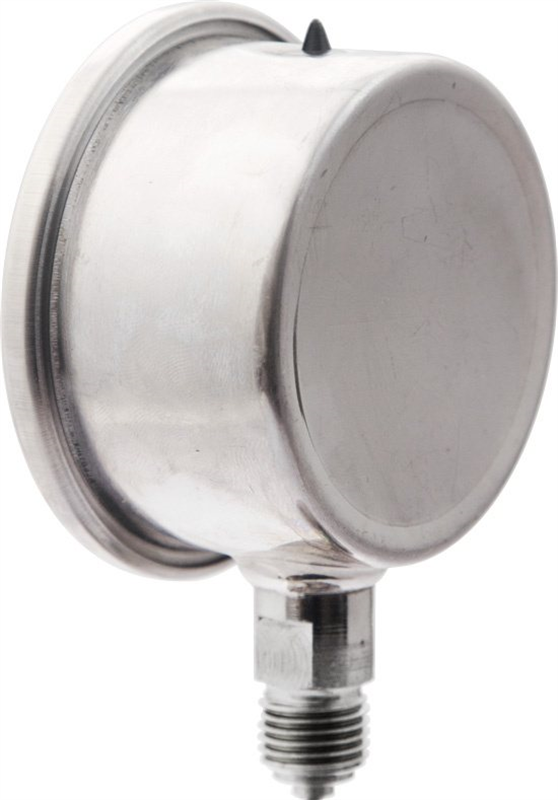

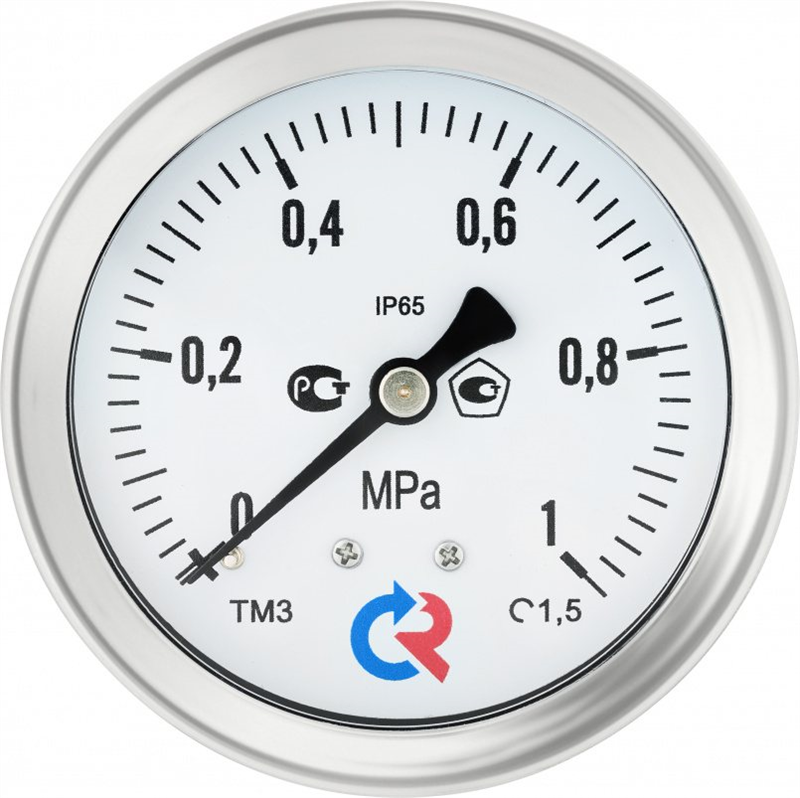

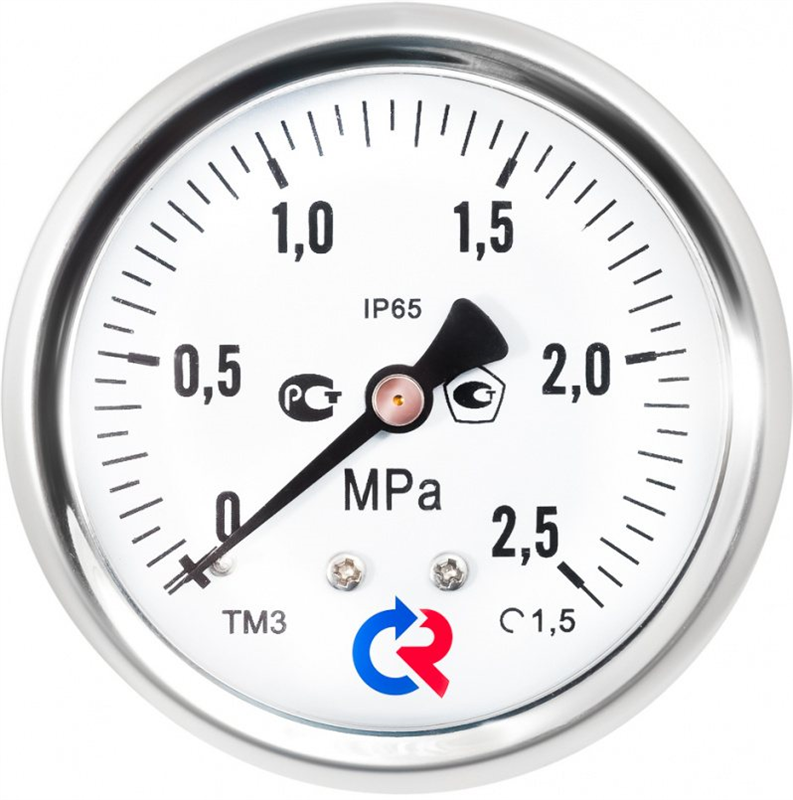

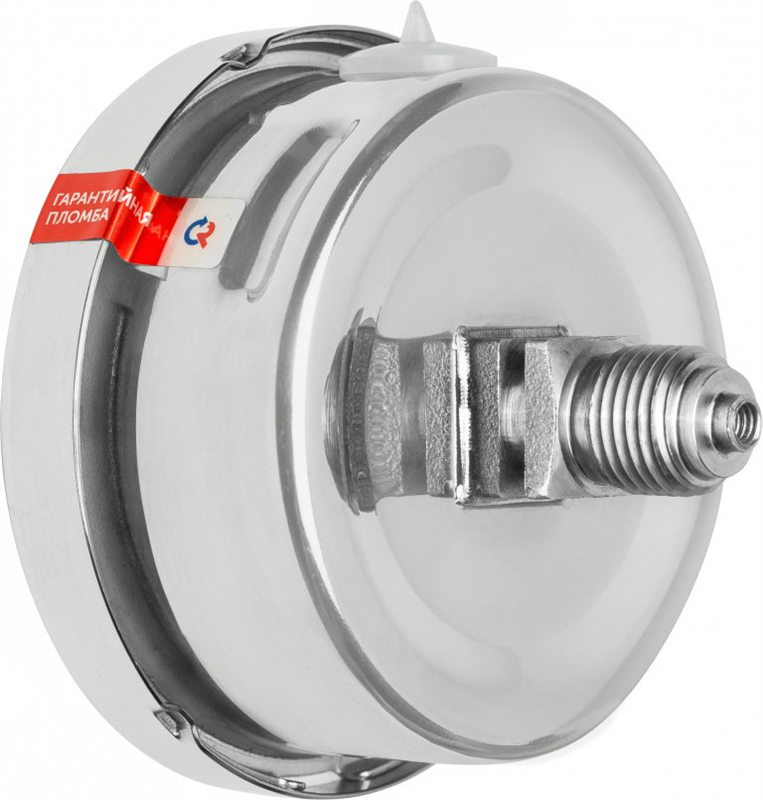

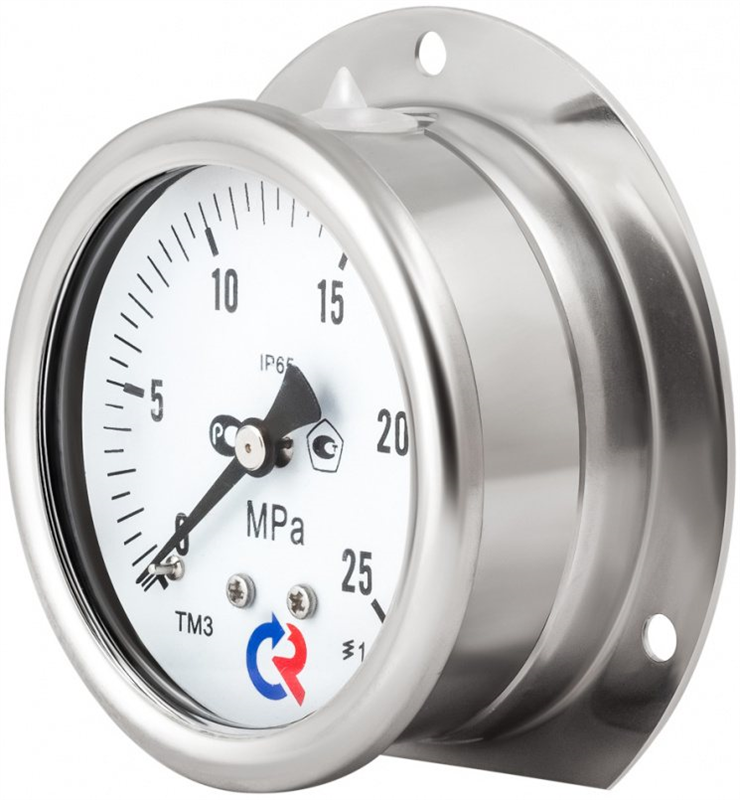

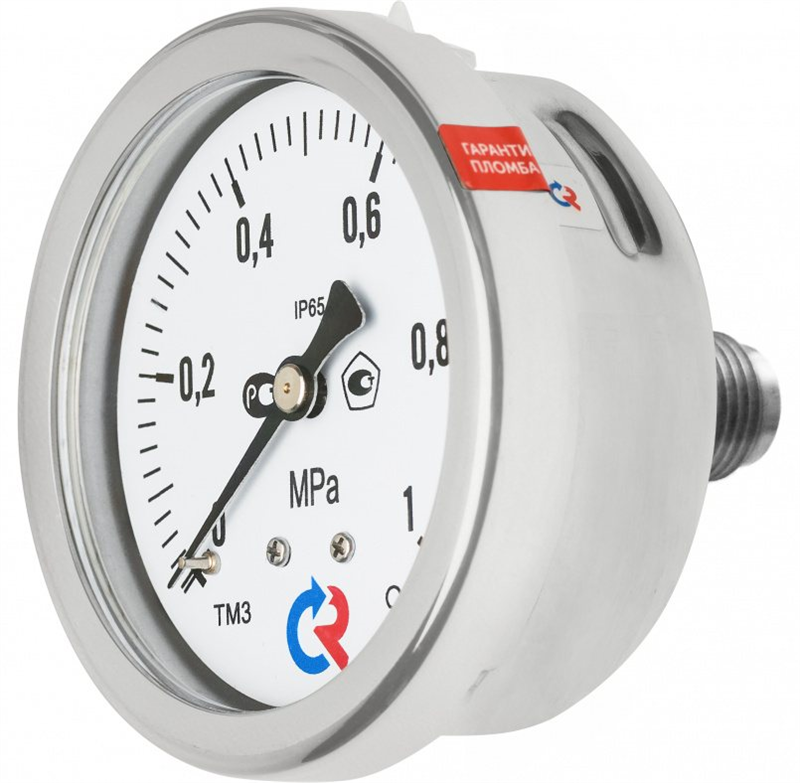

Манометр ТМ серии 321 (коррозионностойкие виброустойчивые)

Прибор для измерения избыточного давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до +200 °C

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение
Рабочая температура: −60…+200°C
Диапазон показаний давления: 0...60 МПа
Класс точности: 1,5
Диаметр корпуса: 63 мм
Тип присоединения: радиальное, осевое, радиальное байонет, осевое байонет
Резьба присоединения: G¼, М12×1,5
Повышенная виброустойчивость
Повышенная коррозиестойкость

В закладки

от 1 640 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения избыточного давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до +200°C. Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65. Может использоваться в сборе с разделителем сред. При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом. Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.

При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом

Прибор поставляется "сухой" (готовый к гидрозаполнению) или заполненный глицерином (силиконом) по требованию заказчика. Температура окружающей среды при эксплуатации манометров с заполнением глицерином от −20 до +60°C, силиконом — от −60 до +60°C.Технические характеристики:

Параметр	Значение
Диаметр корпуса	63 мм
Класс точности	1,5
Диапазон показаний давлений	0…0,25 МПа / 0,4 МПа / 0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа / 4 МПа / 6 МПа /10 МПа / 16 МПа / 25 МПа / 40 МПа / 60 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда: - без заполнения - с заполнением глицерином ПК-94 - с заполнением силиконом ПМС-50 - Измеряемая среда: - без заполнения - с заполнением глицерином ПК-94 - с заполнением силиконом ПМС-50	−60…+60°C −20…+60°C −60…+60°C −60…+200°C −20…+100°C −60…+150°C
Корпус	IP65, нержавеющая сталь 08Х17Н13М2
Кольцо	Нержавеющая сталь 08Х17Н13М2
Чувствительный элемент	Нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм	Нержавеющая сталь 08Х17Н13М2
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое
Присоединение	Радиальное Осевое Радиальное байонет Осевое байонет
Резьба присоединения	G¼ , М12×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405–88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-321	63	1,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	радиальное
					осевое
					радиальное байонет
					осевое байонет
			0…16 / 25 / 40 / 60		радиальное
					осевое
					радиальное байонет
					осевое байонет
			0…100		радиальное байонет
			0…100		радиальное

Габаритные размеры
Радиальное присоединение

Габаритные размеры
Осевое

Габаритные размеры
Эксцентрическое

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки)

Карта заказа
Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	40	1
	50	2
	63	3
	100	5
	150, 160	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р
	радиальное со скобой	РС
	радиальное с задним фланцем	РКТ

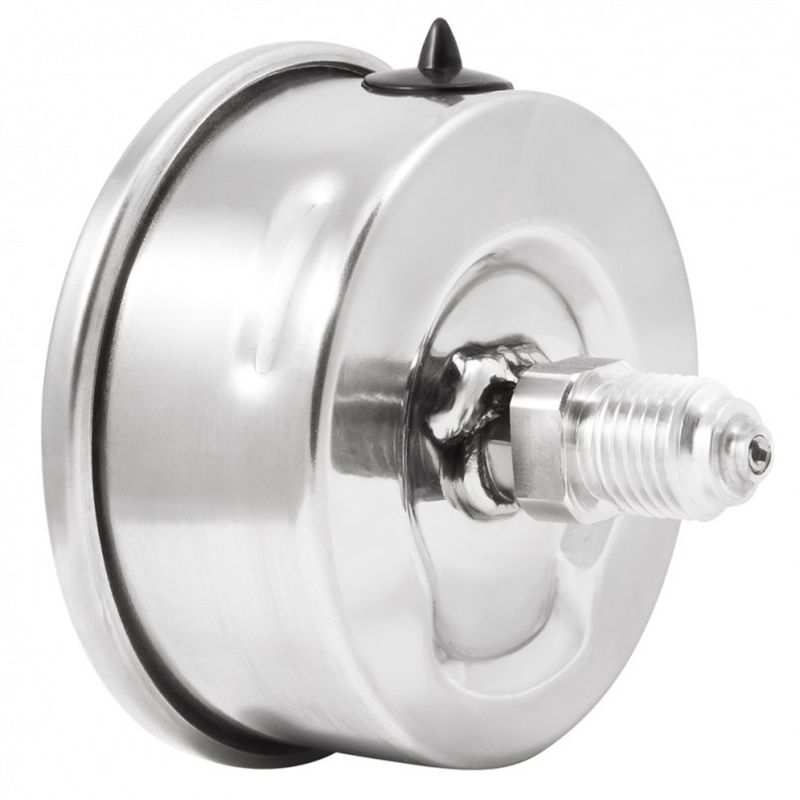

	осевое	Т

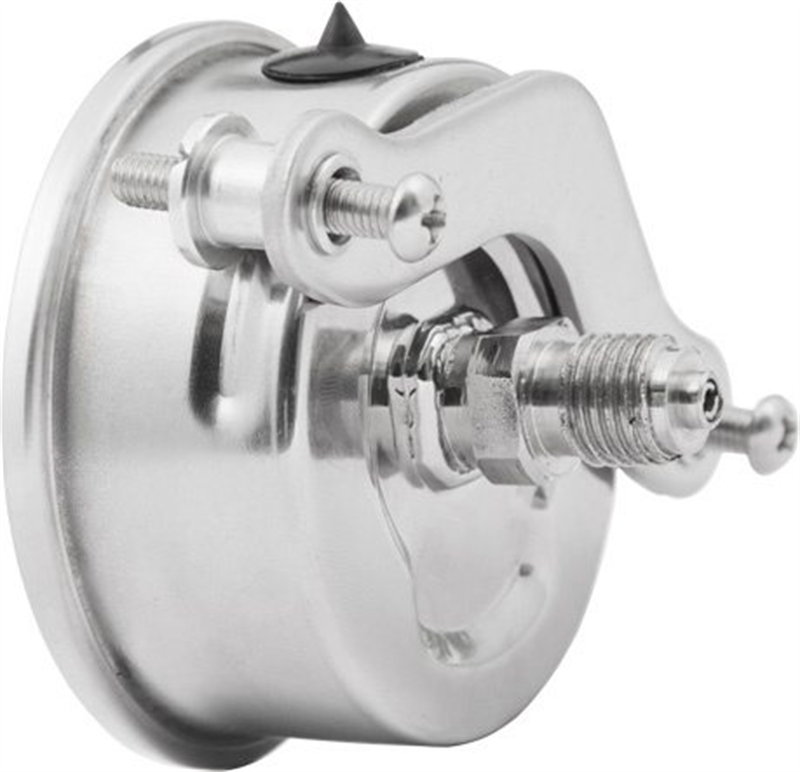

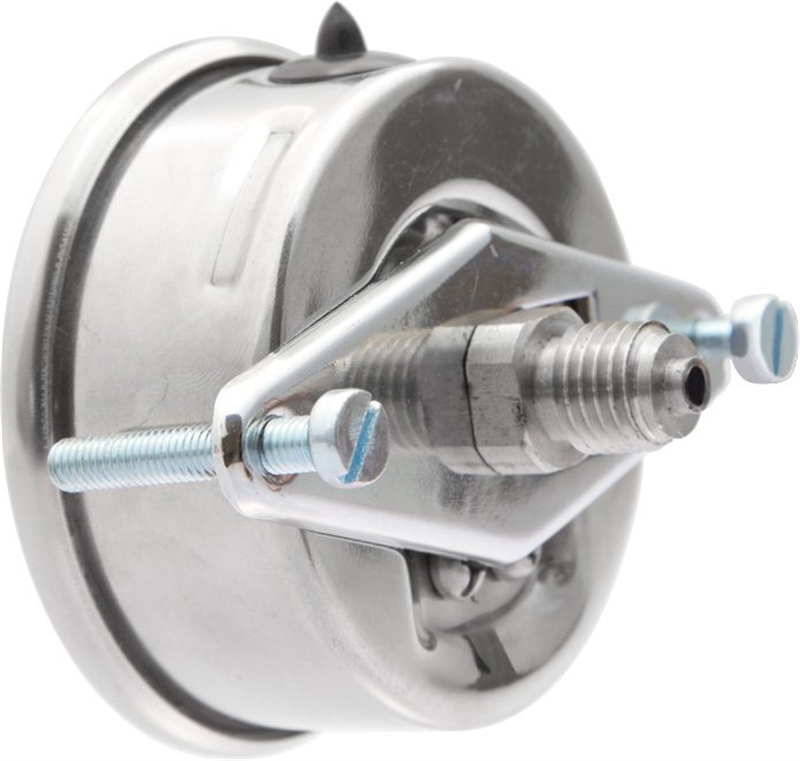

	осевое со скобой	ТС

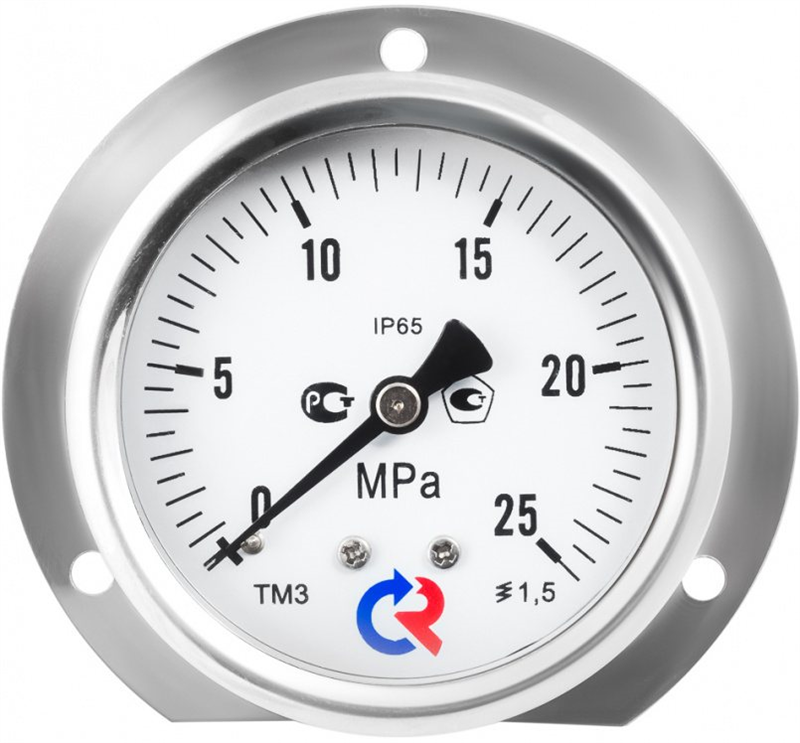

	осевое с передним фланцем	ТКП

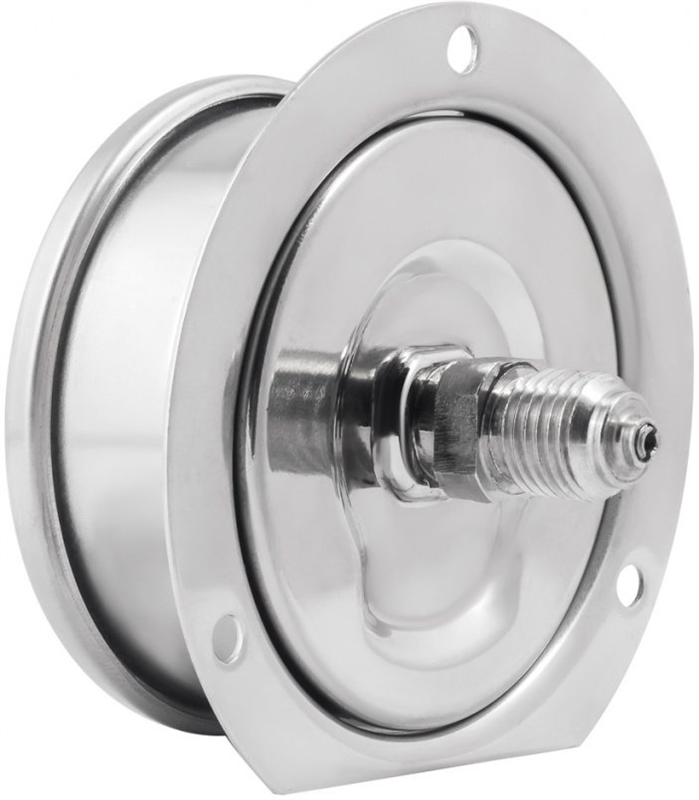

	осевое с задним фланцем	ТКТ
	эксцентрическое	ТЭ
	эксцентрическое со скобой	ТЭС
	эксцентрическое с передним фланцем	ТЭКП
	эксцентрическое с задним фланцем	ТЭКТ
Гидрозаполнение	нет	0
	глицерин	1
	силикон	2
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø100, 150, 160	G½; М20×1,5
	Ø63	G¼; М12×1,5
	Ø50	G¼; М12×1,5
	Ø40	G⅛; М10×1
Класс точности	Ø100, 150, 160	1
	Ø63	1,5
	Ø40, 50	2,5
Опция	Ø63	–
Опция	Ø63	Байонет

Пример обозначения:

ТМ − 5 2 1 Р.10 (0−1,6 МПа) G½. 1,0
