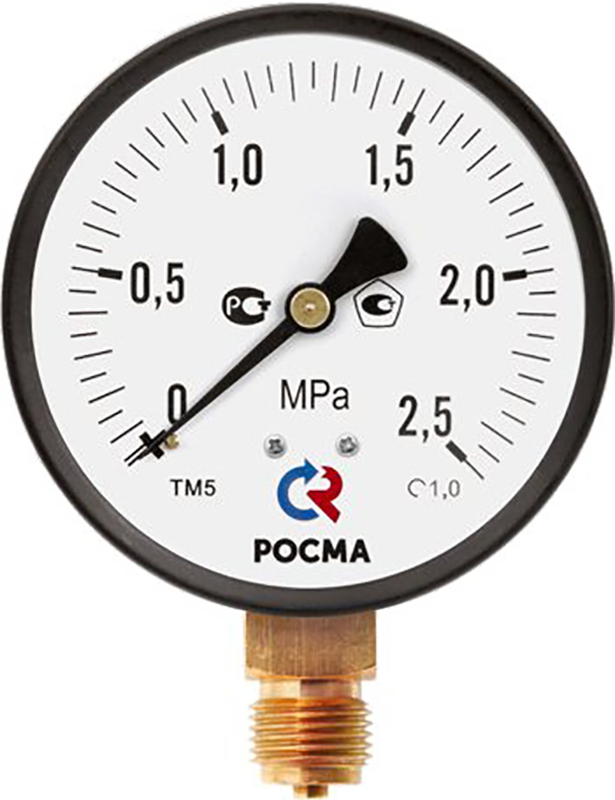

Манометр ТМ серии 510 (повышенного класса точности)

Прибор ТМ-510 для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до +150 °C

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение
Рабочая температура: −60...+150°C
Диапазон измерения давления: 0...60 МПа
Класс точности:1
Диаметр корпуса: 100 мм
Тип присоединения: радиальное
Резьба присоединения: М20×1,5
Повышенный класс точности
Степень защиты: IP40, IP54

В закладки

от 1 395 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Манометры ТМ-510 общетехнические с повышенным классом точности предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред

Технические характеристики:

Параметр	Значение
Диаметр корпуса	100 мм
Класс точности	1
Диапазон показаний давлений	0…0,1 МПа / 0,16 МПа / 0,25 МПа / 0,4 МПа / 0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа / 4 МПа / 6 МПа / 10 МПа / 16 МПа / 25 МПа / 40 МПа / 60 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда - Измеряемая среда	−60…+60°C −50…+150°C
Корпус - Ø100, Ø150 - Ø63	IP40 (IP54 под заказ) IP40 Сталь 10, цвет черный
Кольцо	Сталь 10, цвет черный
Чувствительный элемент	Медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Штуцер	Медный сплав
Присоединение	Радиальное или осевое
Резьба присоединения	М20×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Степень защиты	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-510	100	1,0	IP40**	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	М20×1,5	радиальное
ТМ-510	100	1,0	IP40**	0…16 / 25 / 40 / 60	М20×1,5	радиальное

Габаритные размеры
Радиальное присоединение

Габаритные размеры
Осевое присоединение

Карта заказа
Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	63	3
	100	5
	150, 160	6
Материал корпуса	сталь	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
	радиальное с передним фланцем	РКП
	радиальное с задним фланцем	РКТ
	осевое	Т
	осевое c передним фланцем	ТКП
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø100, 150, 160	М20×1,5
Резьба присоединения	Ø63	G¼ / М12×1,5
Класс точности	Ø100, 150, 160	1,0
Класс точности	Ø63	1,5
Степень защиты	IP40	–
Степень защиты	IP54	IP54

Пример обозначения:
ТМ − 5 1 0 Р.00 (0−2,5 МПа) М20×1,5. 1,0

Версия: 2022-12-20-ЛВС

Артикул	Шкала	Срок поставки	Стоимость
0…0,1МПа 0…0,16МПа 0…0,25МПа 0…0,4МПа 0…0,6МПа 0…1МПа 0…1,6МПа 0…2,5МПа 0…4МПа 0…6МПа 0…10МПа 0…16МПа 0…25МПа 0…40МПа 0…60МПа

Артикул	Шкала	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Шкала	Срок поставки	Стоимость
G80037	0…0,1МПа	1...2 недели	1395 руб. – +
G80038	0…0,16МПа	1...2 недели	1395 руб. – +
G80039	0…0,25МПа	1...2 недели	1395 руб. – +
G80040	0…0,4МПа	1...2 недели	1395 руб. – +
G80041	0…0,6МПа	1...2 недели	1395 руб. – +
G80042	0…1МПа	1...2 недели	1395 руб. – +
G80043	0…1,6МПа	1...2 недели	1395 руб. – +
G80044	0…2,5МПа	1...2 недели	1395 руб. – +
G80045	0…4МПа	1...2 недели	1395 руб. – +
G80046	0…6МПа	1...2 недели	1395 руб. – +
G80047	0…10МПа	1...2 недели	1395 руб. – +
G80048	0…16МПа	1...2 недели	1708 руб. – +
G80049	0…25МПа	1...2 недели	1708 руб. – +
G80050	0…40МПа	1...2 недели	1708 руб. – +
G80051	0…60МПа	1...2 недели	1708 руб. – +
