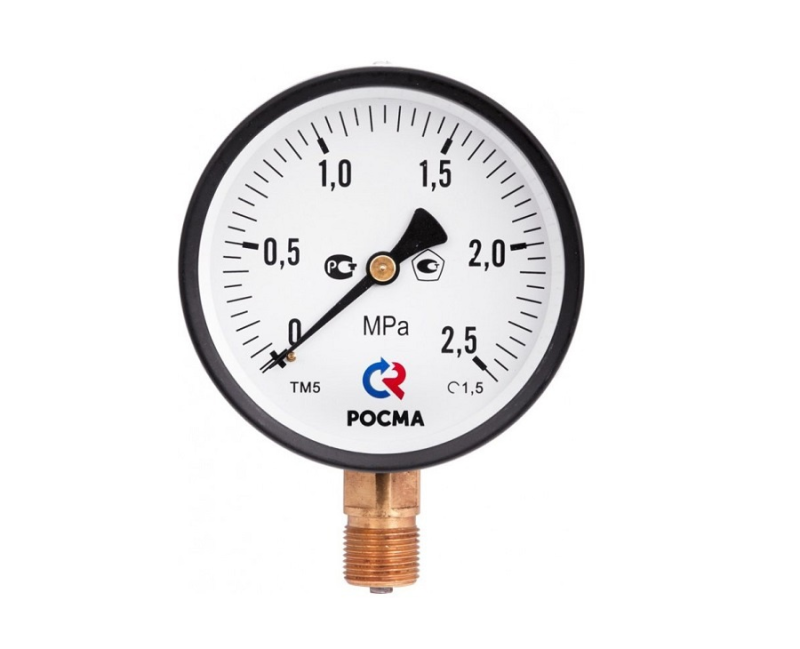

Манометр ТМ серии 610, точного измерения

Прибор для измерения избыточного давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 100 °C

Область применения: метрологический контроль и надзор, теплоснабжение, водоснабжение, энергетика, машиностроение и другие отрасли промышленности
Рабочая температура: −60...150°C
Диапазон показаний давления: 0...60 МПа
Класс точности: 1,5
Диаметр корпуса: 63 мм
Тип присоединения: радиальное, осевое
Резьба присоединения: G¼ / М12×1,5
Повышенная точность измерений
Корректировка нуля с помощью регулировочного винта

В закладки

от 8 449 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Манометры точных измерений применяются для измерения избыточного давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Манометр МТИ может быть использован в качестве рабочего эталона при поверке и калибровке средств измерения давления с соблюдением требований по соответствию классов точности образцового и поверяемого приборов.Технические характеристики:

Параметр	Значение
Диаметр корпуса	60 мм
Класс точности	1,5
Диапазон показаний давлений	0…0,1 МПа/ 0,16 МПа/ 0,25 МПа/ 0,4 МПа/ 0,6 МПа/ 1 МПа/ 1,6 МПа/ 2,5 МПа/ 4 МПа/ 6 МПа/ 10 МПа/16 МПа/ 25 МПа/ 40 МПа/ 60 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда - Измеряемая сред - При поверке	−60…60°C −50…150°C 23±5°C
Корпус	IP40, силумин, цвет черный
Кольцо	Сталь 10, цвет черный
Чувствительный элемент	Медный сплав (ВПИ до 6 МПа) Сталь 38ХМ (ВПИ от 10 МПа)
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Корректор нуля	На стекле
Штуцер	Медный сплав
Присоединение	Радиальное, осевое
Резьба присоединения	М12×1,5 (под заказ G¼")
Межповерочный интервал	2 года
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Габаритные размеры

Версия: 2020-09-10-РОД

Артикул	Шкала	Класс точности	Срок поставки	Стоимость
0…0,06 МПа 0…0,1 МПа 0…0,16 МПа 0…0,25 МПа 0…0,4 МПа 0…0,6 МПа 0…1 МПа 0…1,6 МПа 0…2,5 MПа 0…4 МПа 0…6 МПа 0…10 МПа 0…16 МПа 0…25 МПа 0…40 МПа 0…60 МПа 0…100 МПа	1 0,4 0,6

Артикул	Шкала	Класс точности	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Шкала	Класс точности	Срок поставки	Стоимость
Q19602	0…0,06 МПа	1	1...2 недели	8509 руб. – +
Q19603	0…0,1 МПа	1	1...2 недели	8449 руб. – +
Q19604	0…0,16 МПа	1	1...2 недели	8449 руб. – +
Q19605	0…0,25 МПа	1	1...2 недели	8449 руб. – +
Q19606	0…0,4 МПа	1	1...2 недели	8449 руб. – +
Q19607	0…0,6 МПа	1	1...2 недели	8449 руб. – +
Q19608	0…1 МПа	1	1...2 недели	8449 руб. – +
Q19609	0…1,6 МПа	1	1...2 недели	8449 руб. – +
Q19610	0…2,5 MПа	1	1...2 недели	8449 руб. – +
Q19611	0…4 МПа	1	1...2 недели	8449 руб. – +
Q19612	0…6 МПа	1	1...2 недели	8449 руб. – +
Q19613	0…10 МПа	1	1...2 недели	8449 руб. – +
Q19614	0…16 МПа	1	1...2 недели	8848 руб. – +
Q19615	0…25 МПа	1	1...2 недели	8848 руб. – +
Q19616	0…40 МПа	1	1...2 недели	8848 руб. – +
Q19617	0…60 МПа	1	1...2 недели	8848 руб. – +
Q19618	0…100 МПа	1	1...2 недели	9699 руб. – +
Q19619	0…0,06 МПа	0,4	1...2 недели	9652 руб. – +
Q19620	0…0,1 МПа	0,4	1...2 недели	9652 руб. – +
Q19621	0…0,16 МПа	0,4	1...2 недели	9652 руб. – +
Q19622	0…0,25 МПа	0,4	1...2 недели	9652 руб. – +
Q19623	0…0,4 МПа	0,4	1...2 недели	9652 руб. – +
Q19624	0…0,6 МПа	0,4	1...2 недели	9652 руб. – +
Q19625	0…1 МПа	0,4	1...2 недели	9652 руб. – +
Q19626	0…1,6 МПа	0,4	1...2 недели	9652 руб. – +
Q19627	0…2,5 MПа	0,4	1...2 недели	9652 руб. – +
Q19628	0…4 МПа	0,4	1...2 недели	9652 руб. – +
Q19629	0…6 МПа	0,4	1...2 недели	9652 руб. – +
Q19630	0…10 МПа	0,4	1...2 недели	9652 руб. – +
Q19631	0…16 МПа	0,4	1...2 недели	9699 руб. – +
Q19632	0…25 МПа	0,4	1...2 недели	9699 руб. – +
Q19633	0…40 МПа	0,4	1...2 недели	9699 руб. – +
Q19634	0…60 МПа	0,4	1...2 недели	9699 руб. – +
Q19635	0…100 МПа	0,4	1...2 недели	9723 руб. – +
Q19636	0…0,06 МПа	0,6	1...2 недели	8509 руб. – +
Q19637	0…0,1 МПа	0,6	1...2 недели	8449 руб. – +
Q19638	0…0,16 МПа	0,6	1...2 недели	8449 руб. – +
Q19639	0…0,25 МПа	0,6	1...2 недели	8449 руб. – +
Q19640	0…0,4 МПа	0,6	1...2 недели	8449 руб. – +
Q19641	0…0,6 МПа	0,6	1...2 недели	8449 руб. – +
Q19642	0…1 МПа	0,6	1...2 недели	8449 руб. – +
Q19643	0…1,6 МПа	0,6	1...2 недели	8449 руб. – +
Q19644	0…2,5 MПа	0,6	1...2 недели	8449 руб. – +
Q19645	0…4 МПа	0,6	1...2 недели	8449 руб. – +
Q19646	0…6 МПа	0,6	1...2 недели	8449 руб. – +
Q19647	0…10 МПа	0,6	1...2 недели	8449 руб. – +
Q19648	0…16 МПа	0,6	1...2 недели	8848 руб. – +
Q19649	0…25 МПа	0,6	1...2 недели	8848 руб. – +
Q19650	0…40 МПа	0,6	1...2 недели	8848 руб. – +
Q19651	0…60 МПа	0,6	1...2 недели	8848 руб. – +
Q19652	0…100 МПа	0,6	1...2 недели	9699 руб. – +

Отзывы на этот товар пока отсутствуют.
