| Параметр | Значение |
| Диаметр корпуса | 100 мм, 150 мм
|
| Класс точности
| 1,5
|
| Диапазон показаний давлений
| 0…2,5 МПа / 4 МПа / 6 МПа / 10 МПа / 16 МПа / 25 МПа / 40 МПа / 60 МПа |
| Рабочие диапазоны
- Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка |
¾ шкалы ⅔ шкалы не должна превышать 100% шкалы, во избежание выхода прибора из строя |
| Диапазон рабочих температур
- Окружающая среда - Измеряемая среда |
−60…+60°C −65…+100°C |
| Корпус
| IP54, IP65
Нержавеющая сталь 08Х17Н13М2 |
| Кольцо
| Нержавеющая сталь 08Х17Н13М2, байонетное.
|
| Чувствительный элемент
| Нержавеющая сталь 08Х17Н13М2
|
| Трибко-секторный механизм
| Нержавеющая сталь 08Х17Н13М2
|
| Циферблат
| Алюминий, шкала черная на белом фоне
|
| Стекло
| Минеральное
|
| Штуцер
| Нержавеющая сталь 08Х17Н13М2
|
| Присоединение
| Радиальное
|
| Резьба присоединения
| G½" или M20×1,5
|
| Межповерочный интервал
| 2 года
|
| Климатическое исполнение
| Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
| Техническая документация
| ТУ 4212-002-4719015564-2008
ГОСТ 2405-88 |
| Тип | Диаметр корпуса, мм
| Класс точности
| Исполнение
| Диапазон показаний давлений, МПа
| Резьба присоединения | Присоединение
(расположение штуцера) |
| КМ-22 Кс | 100 | 1,5 | IP54 | 0..2,5 / 4 / 6 / 10 / 16/ 25 / 40 / 60 | G½" / М20×1,5 | радиальное |
| КМ-22 Кс | IP65 | |||||
| КМ-32 Кс | 150 | 1,5 | IP54 | 0..2,5 / 4 / 6 / 10 / 16/ 25 / 40 / 60 | G½" / М20×1,5 | радиальное |
| КМ-32 Кс | IP65 |

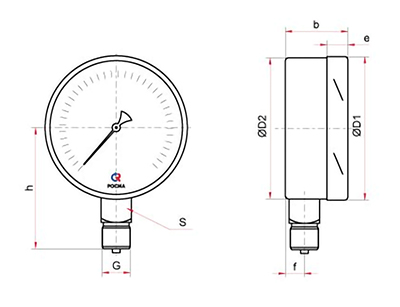

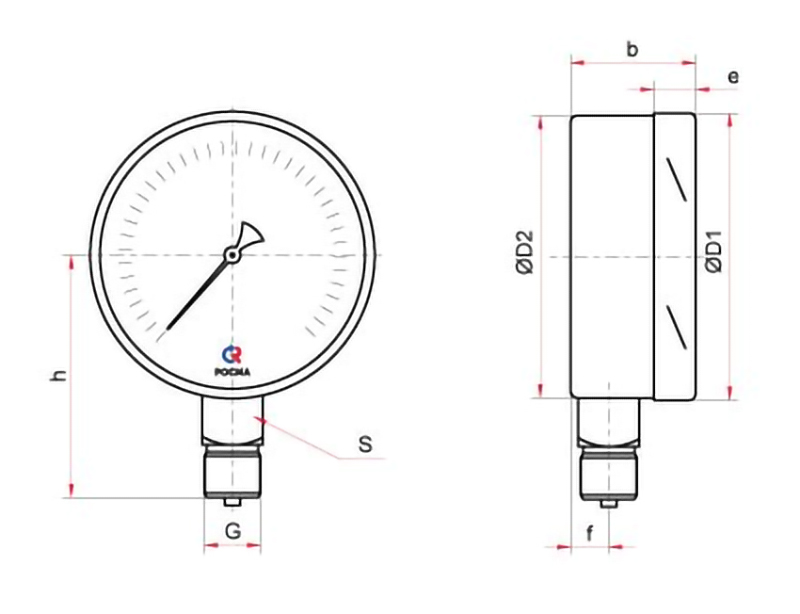

| Тип | Ø, мм | D1, мм | D2, мм | b, мм | e, мм | h, мм | f, мм | S, мм | G | Вес, кг |
| КМ-22Р Кс | 100 | 101 | 99 | 49 | 17 | 87 | 16 | 22 | G½ или M20×1,5 | 0,57 |
| КМ-32Р Кс | 150 | 152 | 150 | 50 | 18 | 114 | 17 | 0,91 |
| Карта заказа
| ||
|
Тип | манометр
| КМ |
| мановакуумметр
| КМВ | |
|
Диаметр корпуса, мм | ||
| 100 | 2 | |
| 150
| 3
| |
| Материал корпуса | нержавеющая сталь | 2
|
| Присоединение (расположение штуцера) | радиальное | Р
|
| Диапазон показаний, кПа | КМ | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| КМВ | −1…1,5 / −1…3 | |
| Резьба присоединения
| 100, 150 мм | G½; М20×1,5 |
| Класс точности
| 100, 150 мм | 1,5 |
| Исполнение из нержавеющей стали |
| Кс |
| Степень защиты
| IP54 | IP54 |
| IP65 | IP65 | |
| Артикул | Модель | Шкала | Штуцер | Исполнение | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| Артикул | Модель | Модель | Шкала | Штуцер | Исполнение | Срок поставки | Стоимость |
|---|
| Артикул | Свойства | Срок поставки | Стоимость | ||||
|---|---|---|---|---|---|---|---|
| Артикул | Свойства | Срок поставки | Стоимость | ||||
|---|---|---|---|---|---|---|---|
| Артикул | Модель | Модель | Шкала | Штуцер | Исполнение | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|
| Q22483 | КМ-22 Кс | КМ-22 Кс | 0..2,5 кПа | G1/2 | IP54 | 1...2 недели | 9677 руб. |
| Q22484 | КМ-32 Кс | КМ-32 Кс | 0..2,5 кПа | G1/2 | IP54 | 1...2 недели | 13630 руб. |
| Q22485 | КМ-22 Кс | КМ-22 Кс | 0..4 кПа | G1/2 | IP54 | 1...2 недели | 9677 руб. |
| Q22486 | КМ-32 Кс | КМ-32 Кс | 0..4 кПа | G1/2 | IP54 | 1...2 недели | 13630 руб. |
| Q22487 | КМ-22 Кс | КМ-22 Кс | 0..6 кПа | G1/2 | IP54 | 1...2 недели | 9677 руб. |
| Q22488 | КМ-32 Кс | КМ-32 Кс | 0..6 кПа | G1/2 | IP54 | 1...2 недели | 13630 руб. |
| Q22489 | КМ-22 Кс | КМ-22 Кс | 0..10 кПа | G1/2 | IP54 | 1...2 недели | 9677 руб. |
| Q22490 | КМ-32 Кс | КМ-32 Кс | 0..10 кПа | G1/2 | IP54 | 1...2 недели | 13630 руб. |
| Q22491 | КМ-22 Кс | КМ-22 Кс | 0..16 кПа | G1/2 | IP54 | 1...2 недели | 9677 руб. |
| Q22492 | КМ-32 Кс | КМ-32 Кс | 0..16 кПа | G1/2 | IP54 | 1...2 недели | 13630 руб. |
| Q22493 | КМ-22 Кс | КМ-22 Кс | 0..25 кПа | G1/2 | IP54 | 1...2 недели | 9677 руб. |
| Q22494 | КМ-32 Кс | КМ-32 Кс | 0..25 кПа | G1/2 | IP54 | 1...2 недели | 13630 руб. |
| Q22495 | КМ-22 Кс | КМ-22 Кс | 0..40 кПа | G1/2 | IP54 | 1...2 недели | 9677 руб. |
| Q22496 | КМ-32 Кс | КМ-32 Кс | 0..40 кПа | G1/2 | IP54 | 1...2 недели | 13630 руб. |
| Q22497 | КМ-22 Кс | КМ-22 Кс | 0..60 кПа | G1/2 | IP54 | 1...2 недели | 9677 руб. |
| Q22498 | КМ-32 Кс | КМ-32 Кс | 0..60 кПа | G1/2 | IP54 | 1...2 недели | 13630 руб. |
| Q22499 | КМ-22 Кс | КМ-22 Кс | 0..2,5 кПа | М20×1,5 | IP54 | 1...2 недели | 9677 руб. |
| Q22500 | КМ-32 Кс | КМ-32 Кс | 0..2,5 кПа | М20×1,5 | IP54 | 1...2 недели | 13630 руб. |
| Q22501 | КМ-22 Кс | КМ-22 Кс | 0..4 кПа | М20×1,5 | IP54 | 1...2 недели | 9677 руб. |
| Q22502 | КМ-32 Кс | КМ-32 Кс | 0..4 кПа | М20×1,5 | IP54 | 1...2 недели | 13630 руб. |
| Q22503 | КМ-22 Кс | КМ-22 Кс | 0..6 кПа | М20×1,5 | IP54 | 1...2 недели | 9677 руб. |
| Q22504 | КМ-32 Кс | КМ-32 Кс | 0..6 кПа | М20×1,5 | IP54 | 1...2 недели | 13630 руб. |
| Q22505 | КМ-22 Кс | КМ-22 Кс | 0..10 кПа | М20×1,5 | IP54 | 1...2 недели | 9677 руб. |
| Q22506 | КМ-32 Кс | КМ-32 Кс | 0..10 кПа | М20×1,5 | IP54 | 1...2 недели | 13630 руб. |
| Q22507 | КМ-22 Кс | КМ-22 Кс | 0..16 кПа | М20×1,5 | IP54 | 1...2 недели | 9677 руб. |
| Q22508 | КМ-32 Кс | КМ-32 Кс | 0..16 кПа | М20×1,5 | IP54 | 1...2 недели | 13630 руб. |
| Q22509 | КМ-22 Кс | КМ-22 Кс | 0..25 кПа | М20×1,5 | IP54 | 1...2 недели | 9677 руб. |
| Q22510 | КМ-32 Кс | КМ-32 Кс | 0..25 кПа | М20×1,5 | IP54 | 1...2 недели | 13630 руб. |
| Q22511 | КМ-22 Кс | КМ-22 Кс | 0..40 кПа | М20×1,5 | IP54 | 1...2 недели | 9677 руб. |
| Q22512 | КМ-32 Кс | КМ-32 Кс | 0..40 кПа | М20×1,5 | IP54 | 1...2 недели | 13630 руб. |
| Q22513 | КМ-22 Кс | КМ-22 Кс | 0..60 кПа | М20×1,5 | IP54 | 1...2 недели | 9677 руб. |
| Q22514 | КМ-32 Кс | КМ-32 Кс | 0..60 кПа | М20×1,5 | IP54 | 1...2 недели | 13630 руб. |
| Q22515 | КМ-22 Кс | КМ-22 Кс | 0..2,5 кПа | G1/2 | IP65 | 1...2 недели | 9845 руб. |
| Q22516 | КМ-32 Кс | КМ-32 Кс | 0..2,5 кПа | G1/2 | IP65 | 1...2 недели | 13955 руб. |
| Q22517 | КМ-22 Кс | КМ-22 Кс | 0..4 кПа | G1/2 | IP65 | 1...2 недели | 9845 руб. |
| Q22518 | КМ-32 Кс | КМ-32 Кс | 0..4 кПа | G1/2 | IP65 | 1...2 недели | 13955 руб. |
| Q22519 | КМ-22 Кс | КМ-22 Кс | 0..6 кПа | G1/2 | IP65 | 1...2 недели | 9845 руб. |
| Q22520 | КМ-32 Кс | КМ-32 Кс | 0..6 кПа | G1/2 | IP65 | 1...2 недели | 13955 руб. |
| Q22521 | КМ-22 Кс | КМ-22 Кс | 0..10 кПа | G1/2 | IP65 | 1...2 недели | 9845 руб. |
| Q22522 | КМ-32 Кс | КМ-32 Кс | 0..10 кПа | G1/2 | IP65 | 1...2 недели | 13955 руб. |
| Q22523 | КМ-22 Кс | КМ-22 Кс | 0..16 кПа | G1/2 | IP65 | 1...2 недели | 9845 руб. |
| Q22524 | КМ-32 Кс | КМ-32 Кс | 0..16 кПа | G1/2 | IP65 | 1...2 недели | 13955 руб. |
| Q22525 | КМ-22 Кс | КМ-22 Кс | 0..25 кПа | G1/2 | IP65 | 1...2 недели | 9845 руб. |
| Q22526 | КМ-32 Кс | КМ-32 Кс | 0..25 кПа | G1/2 | IP65 | 1...2 недели | 13955 руб. |
| Q22527 | КМ-22 Кс | КМ-22 Кс | 0..40 кПа | G1/2 | IP65 | 1...2 недели | 9845 руб. |
| Q22528 | КМ-32 Кс | КМ-32 Кс | 0..40 кПа | G1/2 | IP65 | 1...2 недели | 13955 руб. |
| Q22529 | КМ-22 Кс | КМ-22 Кс | 0..60 кПа | G1/2 | IP65 | 1...2 недели | 9845 руб. |
| Q22530 | КМ-32 Кс | КМ-32 Кс | 0..60 кПа | G1/2 | IP65 | 1...2 недели | 13955 руб. |
| Q22531 | КМ-22 Кс | КМ-22 Кс | 0..2,5 кПа | М20×1,5 | IP65 | 1...2 недели | 9845 руб. |
| Q22532 | КМ-32 Кс | КМ-32 Кс | 0..2,5 кПа | М20×1,5 | IP65 | 1...2 недели | 13955 руб. |
| Q22533 | КМ-22 Кс | КМ-22 Кс | 0..4 кПа | М20×1,5 | IP65 | 1...2 недели | 9845 руб. |
| Q22534 | КМ-32 Кс | КМ-32 Кс | 0..4 кПа | М20×1,5 | IP65 | 1...2 недели | 13955 руб. |
| Q22535 | КМ-22 Кс | КМ-22 Кс | 0..6 кПа | М20×1,5 | IP65 | 1...2 недели | 9845 руб. |
| Q22536 | КМ-32 Кс | КМ-32 Кс | 0..6 кПа | М20×1,5 | IP65 | 1...2 недели | 13955 руб. |
| Q22537 | КМ-22 Кс | КМ-22 Кс | 0..10 кПа | М20×1,5 | IP65 | 1...2 недели | 9845 руб. |
| Q22538 | КМ-32 Кс | КМ-32 Кс | 0..10 кПа | М20×1,5 | IP65 | 1...2 недели | 13955 руб. |
| Q22539 | КМ-22 Кс | КМ-22 Кс | 0..16 кПа | М20×1,5 | IP65 | 1...2 недели | 9845 руб. |
| Q22540 | КМ-32 Кс | КМ-32 Кс | 0..16 кПа | М20×1,5 | IP65 | 1...2 недели | 13955 руб. |
| Q22541 | КМ-22 Кс | КМ-22 Кс | 0..25 кПа | М20×1,5 | IP65 | 1...2 недели | 9845 руб. |
| Q22542 | КМ-32 Кс | КМ-32 Кс | 0..25 кПа | М20×1,5 | IP65 | 1...2 недели | 13955 руб. |
| Q22543 | КМ-22 Кс | КМ-22 Кс | 0..40 кПа | М20×1,5 | IP65 | 1...2 недели | 9845 руб. |
| Q22544 | КМ-32 Кс | КМ-32 Кс | 0..40 кПа | М20×1,5 | IP65 | 1...2 недели | 13955 руб. |
| Q22545 | КМ-22 Кс | КМ-22 Кс | 0..60 кПа | М20×1,5 | IP65 | 1...2 недели | 9845 руб. |
| Q22546 | КМ-32 Кс | КМ-32 Кс | 0..60 кПа | М20×1,5 | IP65 | 1...2 недели | 13955 руб. |
