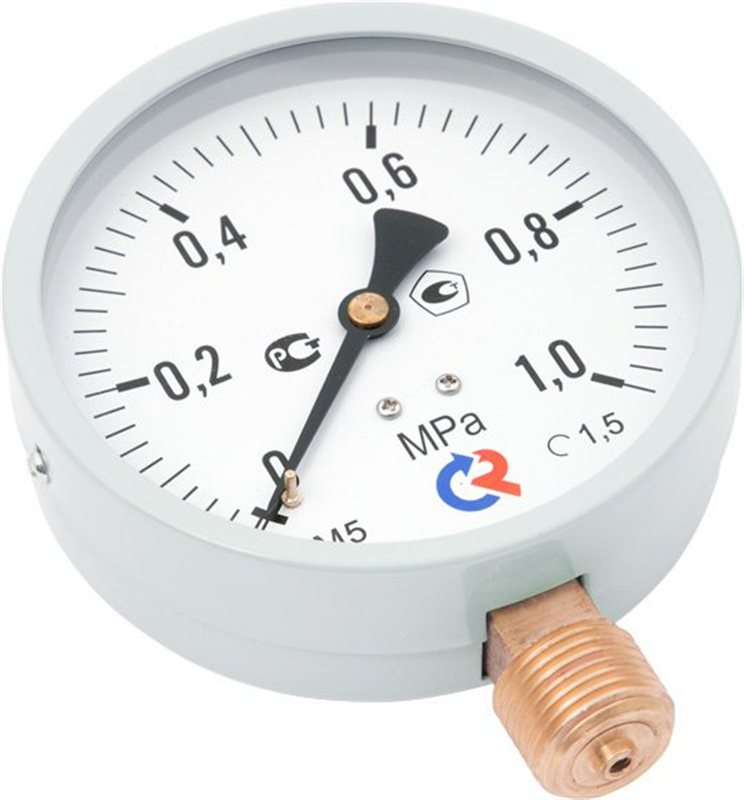

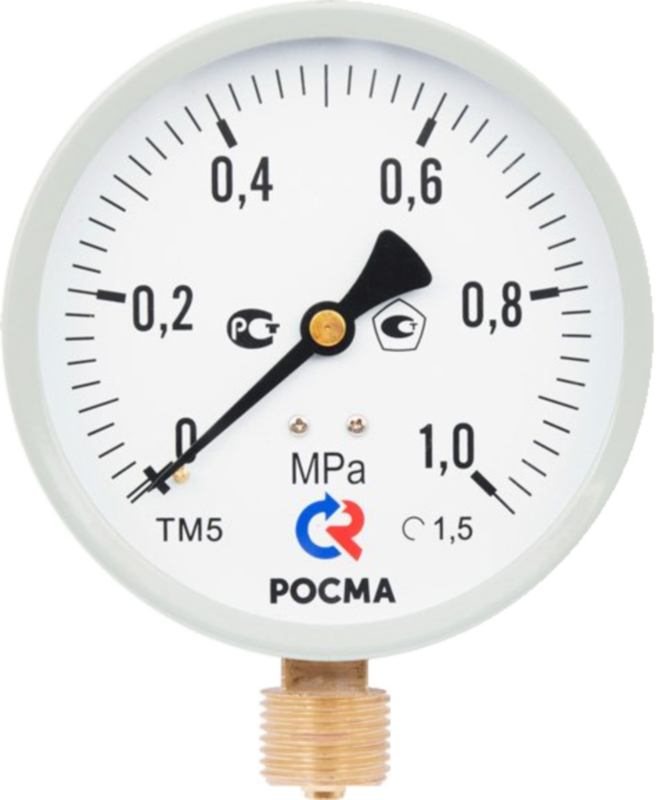

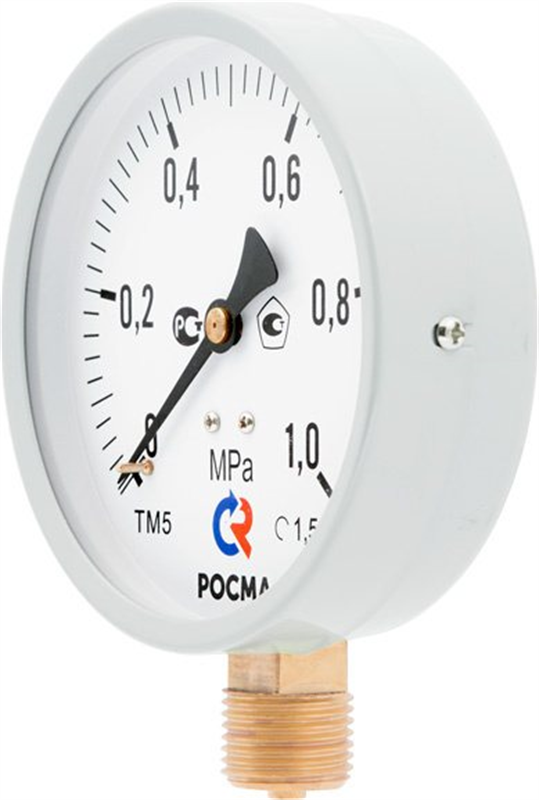

Манометр стандартного исполнения, модель 2 ТМ серии 510 М2

Прибор ТМ-510 М2 для измерения избыточного давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до +150 °C

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение
Рабочая температура: −50...+150°C
Диапазон показаний давления: 0...6 МПа
Класс точности: 1,5
Диаметр корпуса: 100 мм
Тип присоединения: радиальное
Резьба присоединения: G½" или M20×1,5
Использование конструкции с облегченным штуцером

В закладки

740 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Манометры ТМ-510 М2 в стандартном исполнении, модель 2 применяются для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до +150°C. Корпус манометра выполнен из стали, механизм — из латунного сплава.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	100 мм
Класс точности	1,5
Диапазон показаний давлений	0…0,25 МПа / 0,4 МПа / 0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа / 4 МПа / 6 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда - Измеряемая среда	−60…+60°C −50…+150°C
Корпус	IP40, сталь 10, цвет серый
Кольцо	Сталь 10, цвет серый
Чувствительный элемент	Медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Штуцер	Медный сплав
Присоединение	Радиальное
Резьба присоединения	G½" или M20×1,5
Межповерочный интервал	2 года
Пылевлагозащита	IP40
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405–88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-510 М2	100	1,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6	G½" / M20×1,5	радиальное

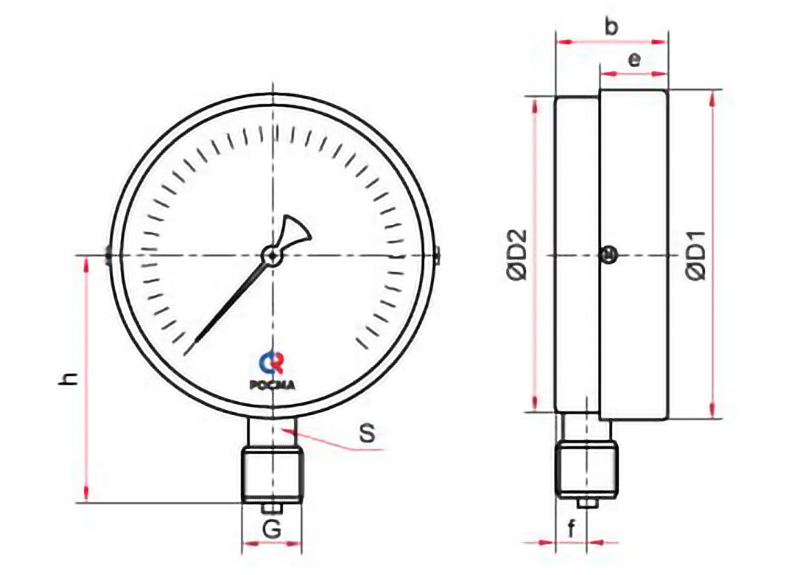

Габаритные размеры

Тип	Ø, мм	D1, мм	D2, мм	b, мм	e, мм	h, мм	f, мм	S, мм	G	Вес, кг
ТМ-510Р.М2	100	100	98	34	20	74	11	14	G½" или M20×1,5	0,27

Карта заказа
Тип	манометр	ТМ
Диаметр корпуса, мм	100	5
Материал корпуса	сталь	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний, МПа	ТМ	0...0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6
Резьба присоединения		G½; М20×1,5
Класс точности		1,5
Обозначение специального исполнения		М2

Пример обозначения:
ТМ − 5 1 0 Р.00 (0−1 МПа) G½. 1,5. М2

Версия: 2022-12-20-ЛВС

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
0…0,25 Мпа 0…0,4 Мпа 0…0,6 Мпа 0…1 Мпа 0…1,6 Мпа 0…2,5 Мпа 0…4 Мпа 0…6 Мпа	G1/2 M20×1,5

Артикул	Шкала	Штуцер	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
G80286	0…0,25 Мпа	G1/2	1...2 недели	740 руб. – +
G80287	0…0,4 Мпа	G1/2	1...2 недели	740 руб. – +
G80288	0…0,6 Мпа	G1/2	1...2 недели	740 руб. – +
G80289	0…1 Мпа	G1/2	1...2 недели	740 руб. – +
G80290	0…1,6 Мпа	G1/2	1...2 недели	740 руб. – +
G80291	0…2,5 Мпа	G1/2	1...2 недели	740 руб. – +
G80292	0…4 Мпа	G1/2	1...2 недели	740 руб. – +
G80293	0…6 Мпа	G1/2	1...2 недели	740 руб. – +
G80294	0…0,25 Мпа	M20×1,5	1...2 недели	740 руб. – +
G80295	0…0,4 Мпа	M20×1,5	1...2 недели	740 руб. – +
G80296	0…0,6 Мпа	M20×1,5	1...2 недели	740 руб. – +
G80297	0…1 Мпа	M20×1,5	1...2 недели	740 руб. – +
G80298	0…1,6 Мпа	M20×1,5	1...2 недели	740 руб. – +
G80299	0…2,5 Мпа	M20×1,5	1...2 недели	740 руб. – +
G80300	0…4 Мпа	M20×1,5	1...2 недели	740 руб. – +
G80301	0…6 Мпа	M20×1,5	1...2 недели	740 руб. – +
