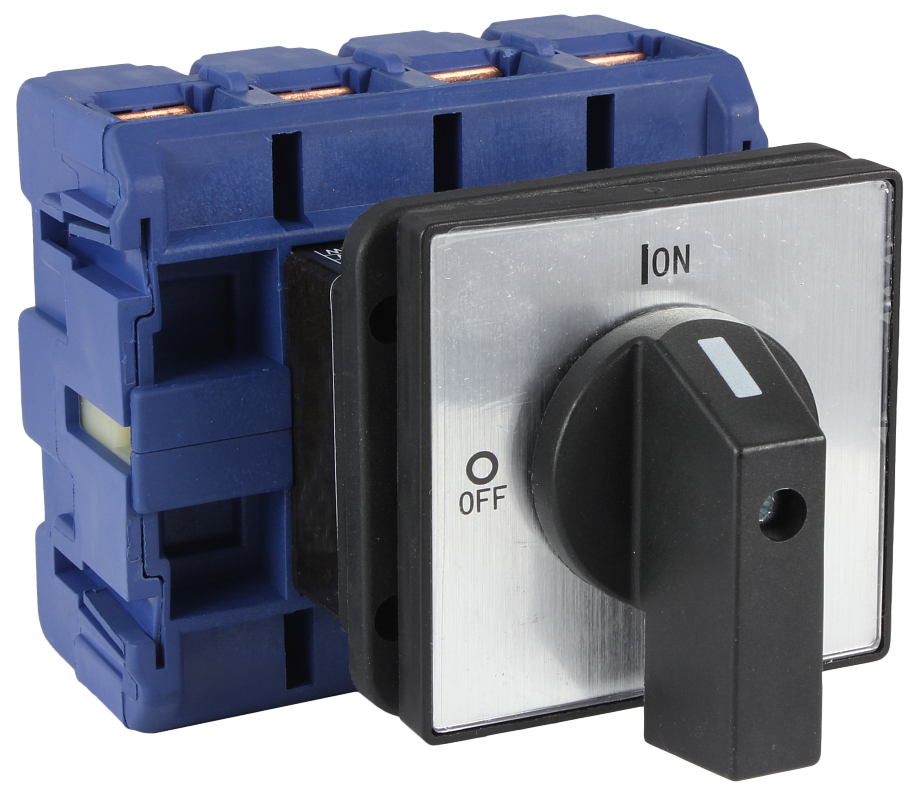

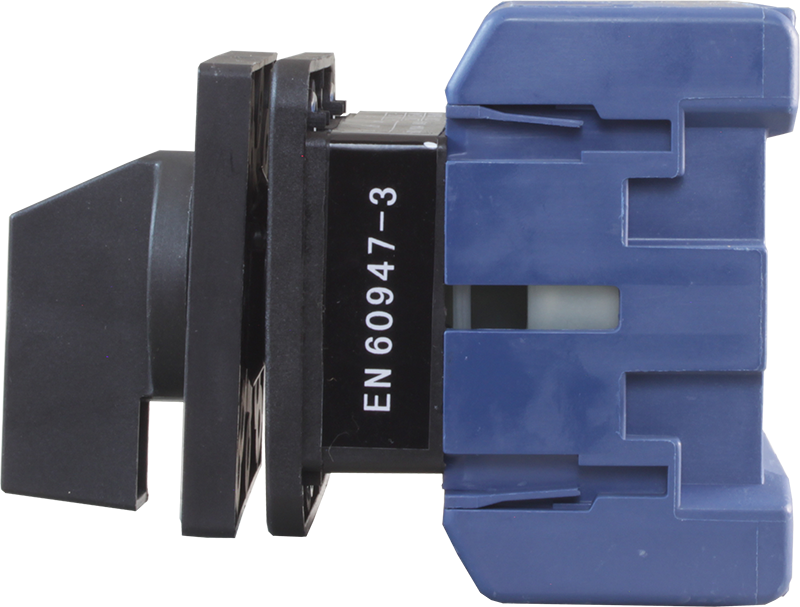

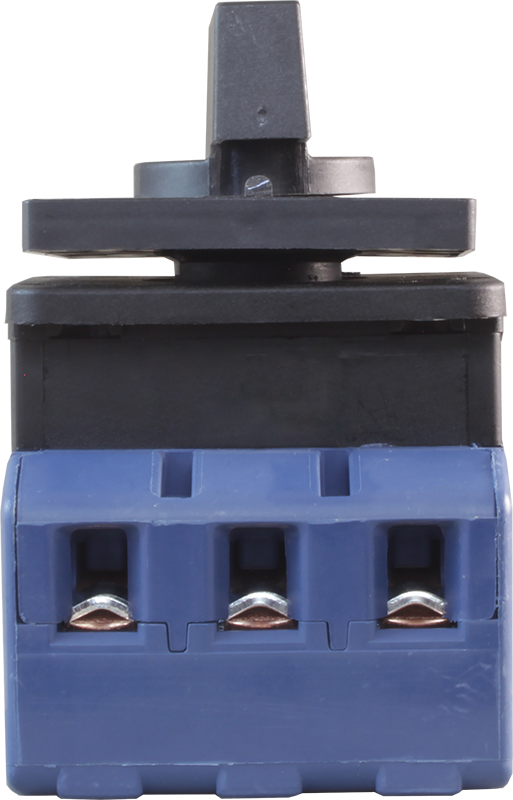

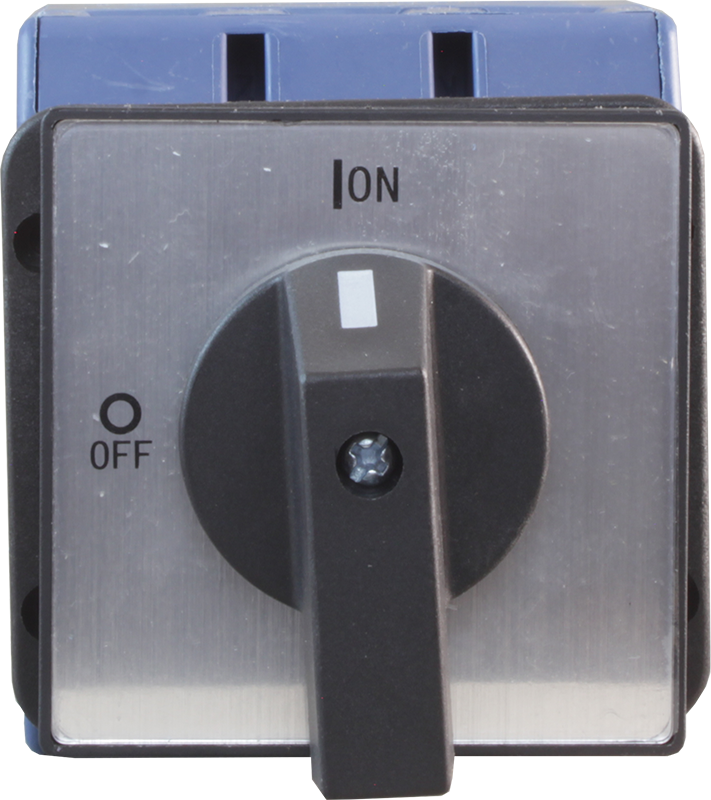

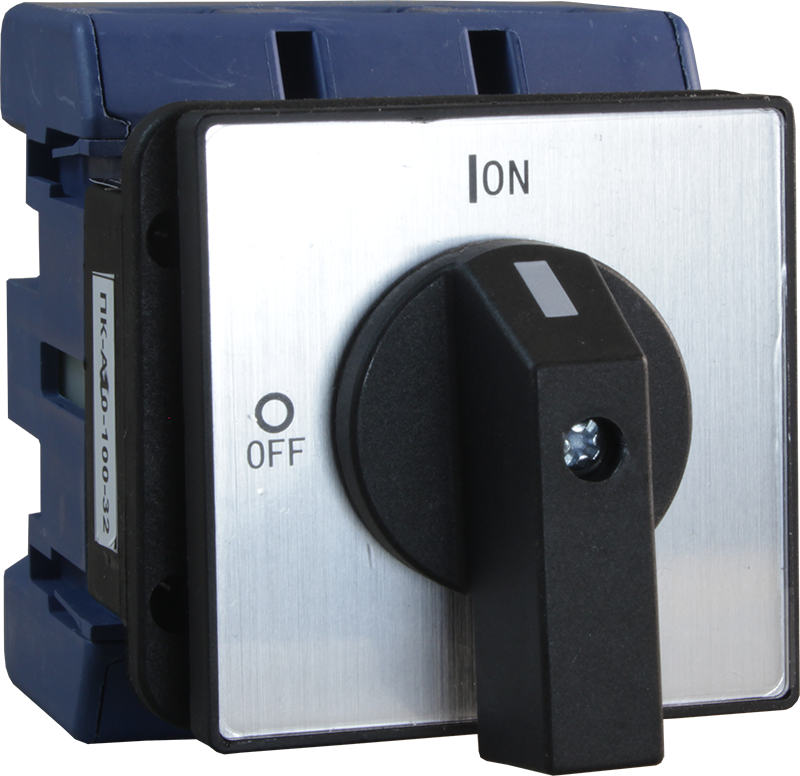

Кулачковый переключатель ПК-А20 предназначен для коммутации электрических цепей переменного тока напряжением до 440 В.
Переключатели кулачковые ПК-А – это механические устройства без собственного потребления электроэнергии, используются в качестве:
– главных выключателей;
– переключателей с требуемой программой коммутации в цепях управления, сигнализации, измерительных цепях;
– переключателей для управления приводами на основе одно- и трехфазных двигателей;
– выключателей/переключателей ответвлений (трансформаторов, в сварочных аппаратах и т.д.);
– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.)
Особенности:
- Преимущества кулачкового механизма:
– минимальное электрическое сопротивление замкнутого контакта;
– высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
– большой ресурс работы (количество переключений до отказа)
- Клеммы защищены от касания
- Пластиковые части из негорючего самозатухающего пластика
- Простой монтаж на переднюю или боковую панель щита
- Крепление рукоятки и передней панели к корпусу одним винтом обеспечивает их быстрый съем и быстрый монтаж
Рекомендуется один раз в 6 месяцев подтягивать зажимные винты проводников.
Для защиты оборудования от сверхтоков входные линии переключателя должны быть оснащены предохранителями.
Параметры для различных категорий применения электрооборудования (AC-21, AC-22, AC-23, AC-3) см. в таблице тех. характеристик.
Технические характеристики:
Параметр
| Значение
|
ПК-А20-25 | ПК-А20-32 | ПК-А20-40 | ПК-А20-63 | ПК-А20-80
| ПК-А20-100
|
Номинальный ток
| 25 А | 32 А | 40 А | 63 А | 80 А | 100 А
|
Номинальное напряжение
| 240/440 В
|
Количество полюсов
| 3, 4
|
Номин. рабочий ток при АС-21, АС-22 240 В/440 В | 25 А | 32 А | 40 А | 63 А | 80 А | 100 А |
Номин. рабочий ток при АС-23 240 В/440 В | 15 А | 22 А | 30 А | 43 А | 57 А | 70 А |
Номин. мощность при AC-23 240 В |
|
|
| 11 кВт | 18,5 кВт | 22 кВт |
Номин. мощность при AC-23 440 В | 7,5 кВт | 11 кВт | 15 кВт | 22 кВт | 30 кВт | 37 кВт |
Номин. рабочий ток при АС-3 240 В/440 В | 11,7 А | 15 А | 22 А | 36 А | 43 А | 57 А |
Номин. мощность при AC-3 240 В | 3 кВт | 4 кВт | 7,5 кВт | 11 кВт | 15 кВт | 18,5 кВт |
Номин. мощность при AC-3 440 В | 5,5 кВт | 7,5 кВт | 11 кВт | 18,5 кВт | 22 кВт | 30 кВт |
Количество положений | 2 (ON, OFF)
|
Мех. износостойкость | 105 циклов
|
Электрическая износостойкость | 3×104 циклов |
Монтажное отверстие | ∅ 11 мм |
Пылевлагозащита | IP20 (со стороны передней панели)
IP00 (со стороны контактов) |
Температура эксплуатации | −25…+40°C |

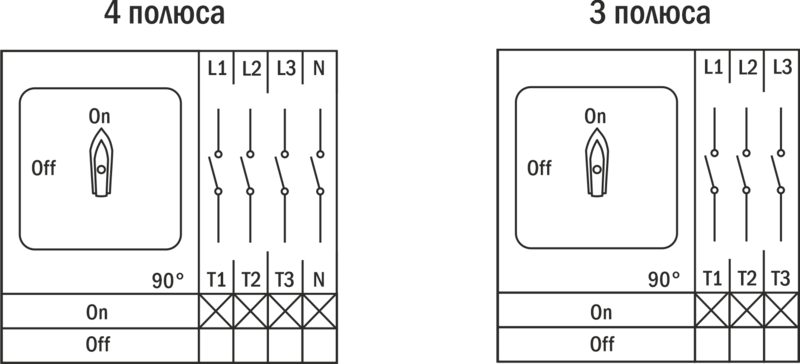

Схемы коммутации
|
 |

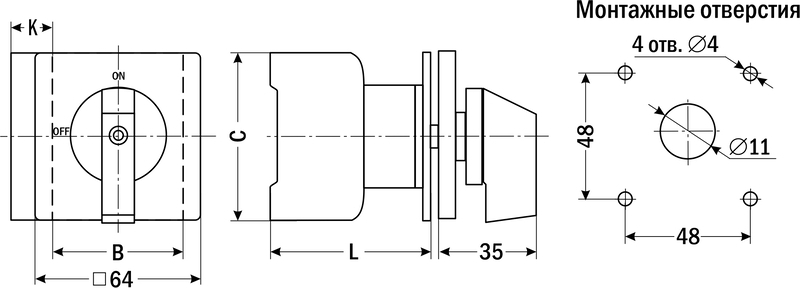

Габаритные размеры |
 |
Модель
|
B
| C | K |
L
|
3 п.
| 4 п. | 3 п. | 4 п. | 3 п. | 4 п. |
ПК-А20-25, ПК-А20-32
| 43
| 56
| 0
| 13 | 54
|
ПК-А20-40, ПК-А20-63
| 51
| 67
| 0
| 16 | 61
|
ПК-А20-80, ПК-А20-100
| 71
| 84
| 80 | 0
| 21 | 71
| 72
|
Версия: 2022-08-11-ЛВС
