Клапан бистабильный противопожарный AR-2X21

Арт: V59485

Клапан соленоидный противопожарный бистабильный прямого действия с поршнем с соплом для разбрызгивания воды

Рабочая среда: вода
Температура рабочей среды: −30...+80°С
Рабочее давление: 0,0...2,5 МПа
Давление открытия сопла: 0,1 МПа ± 0,03 МПа
Диаметр условного прохода: 3 мм
Диаметр сопла: 3 мм
Угол распыления сопла: 45° ± 5° (при давлении 2 МПа)
Материал корпуса: алюминий
Материал уплотнения: EPDM
Присоединение: резьбовое G¼"
Для тушения огня, орошения и полива

В закладки

3 804 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

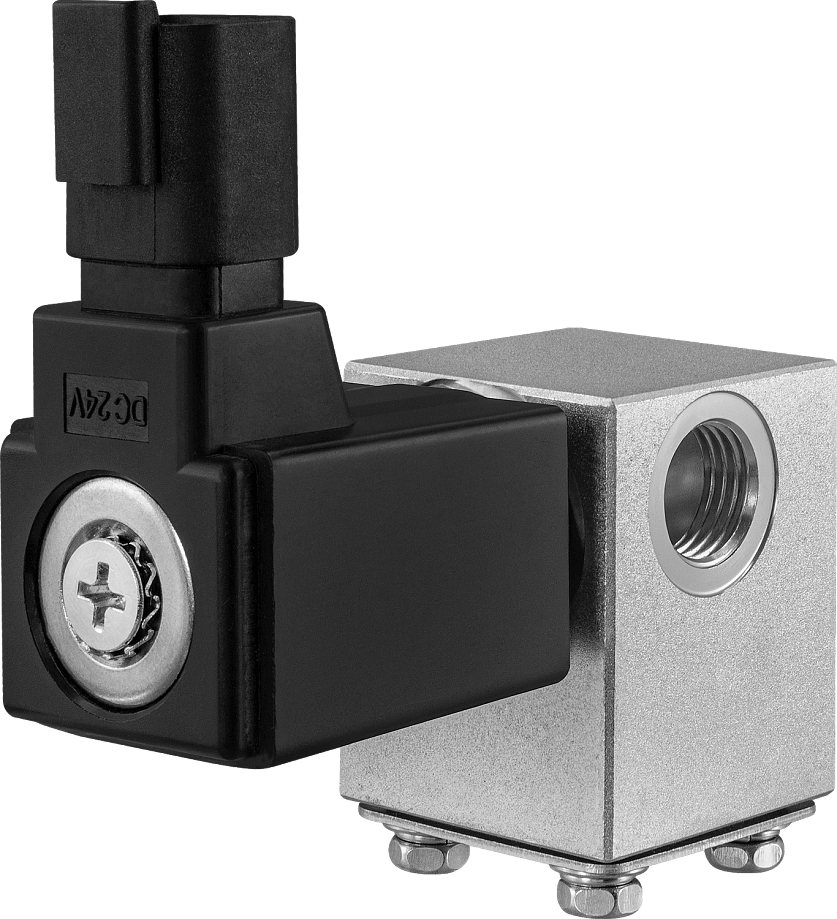

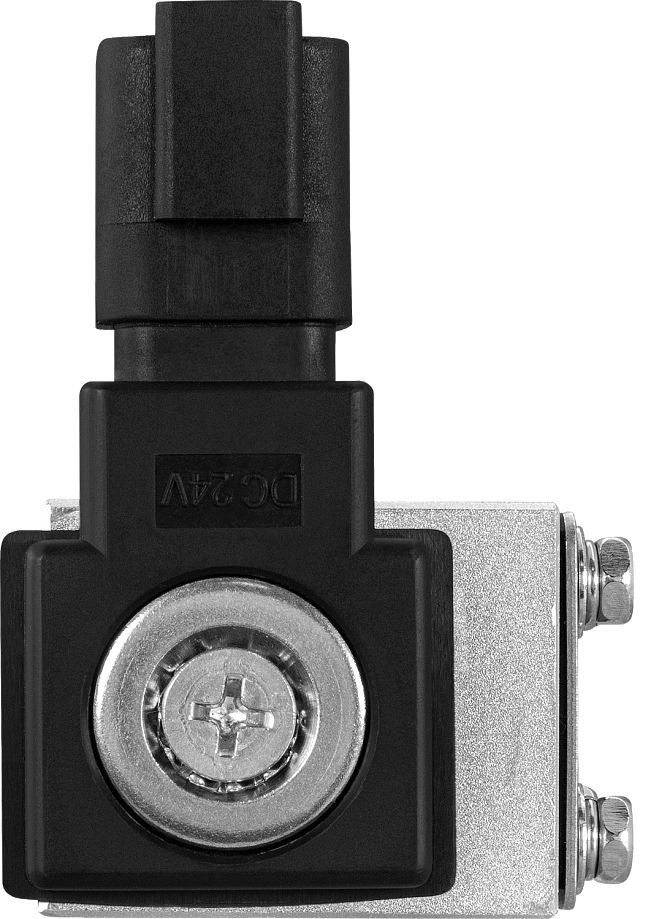

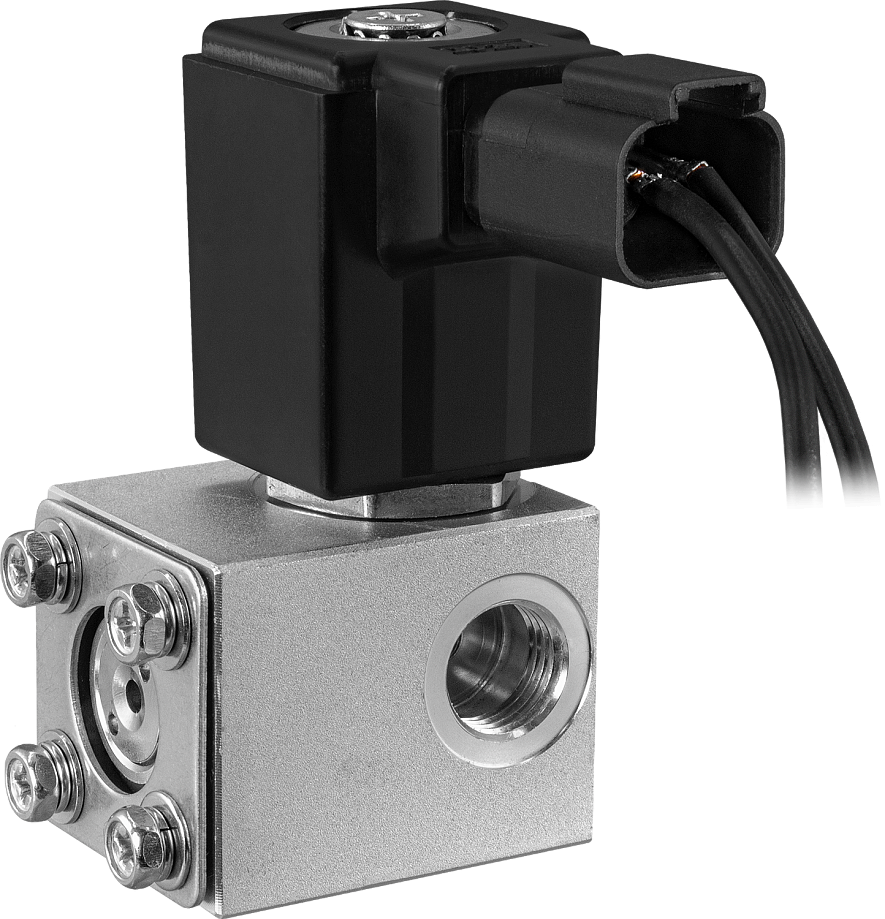

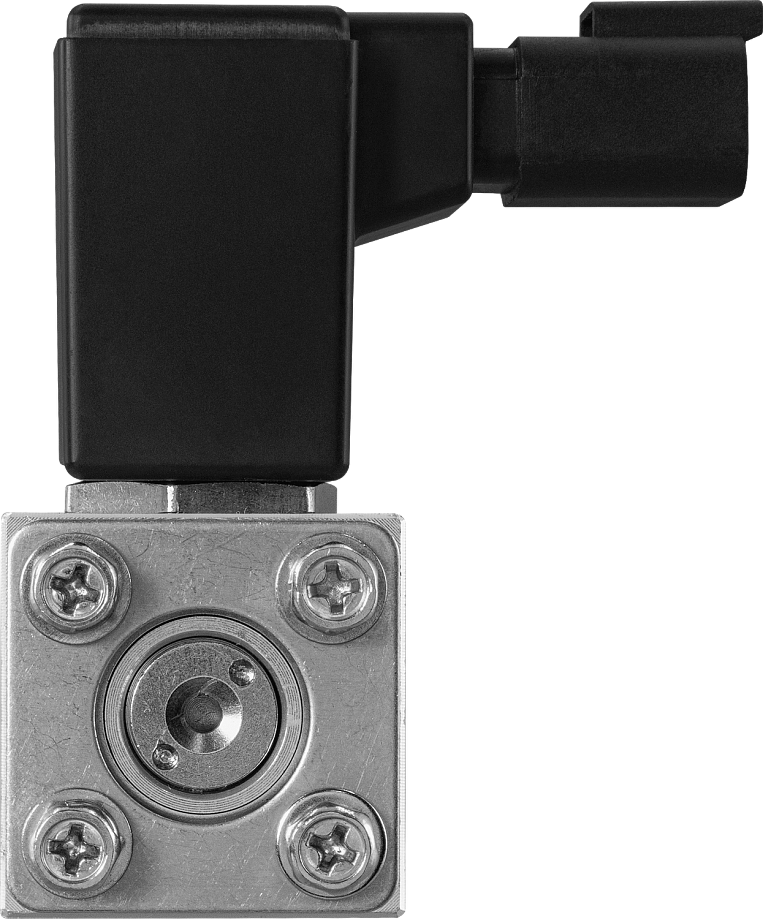

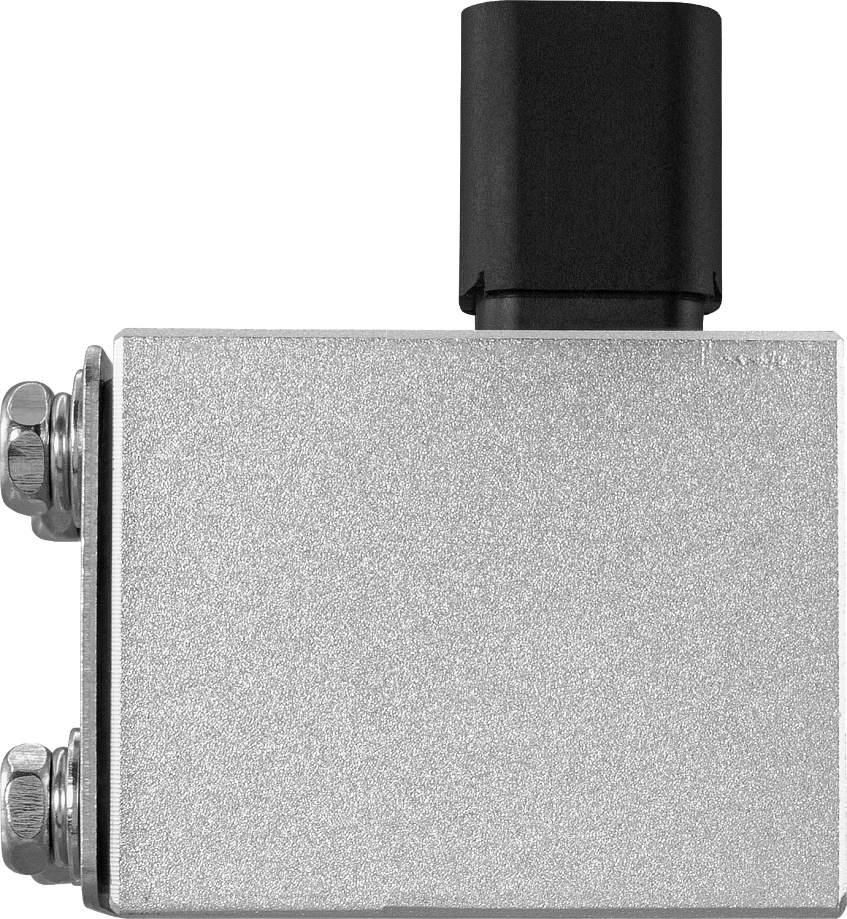

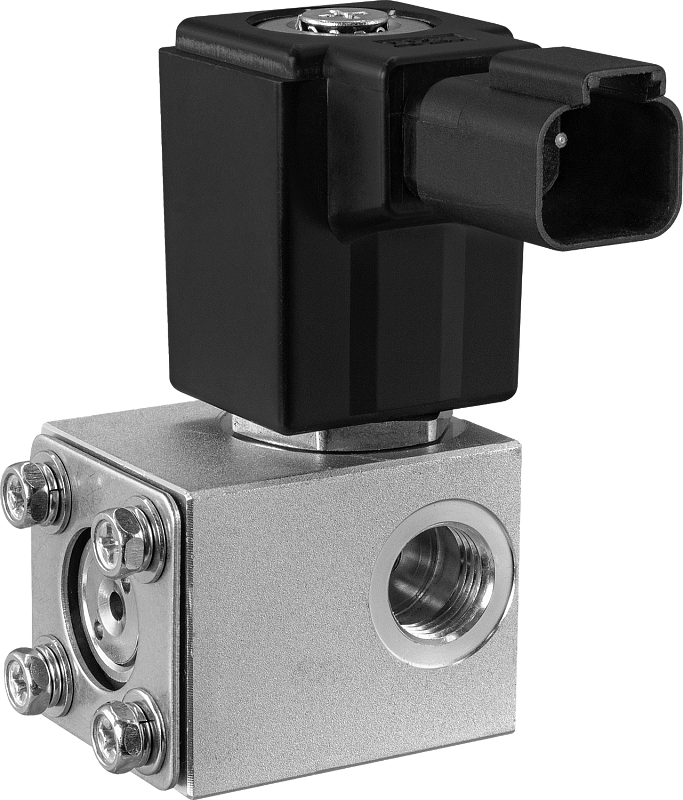

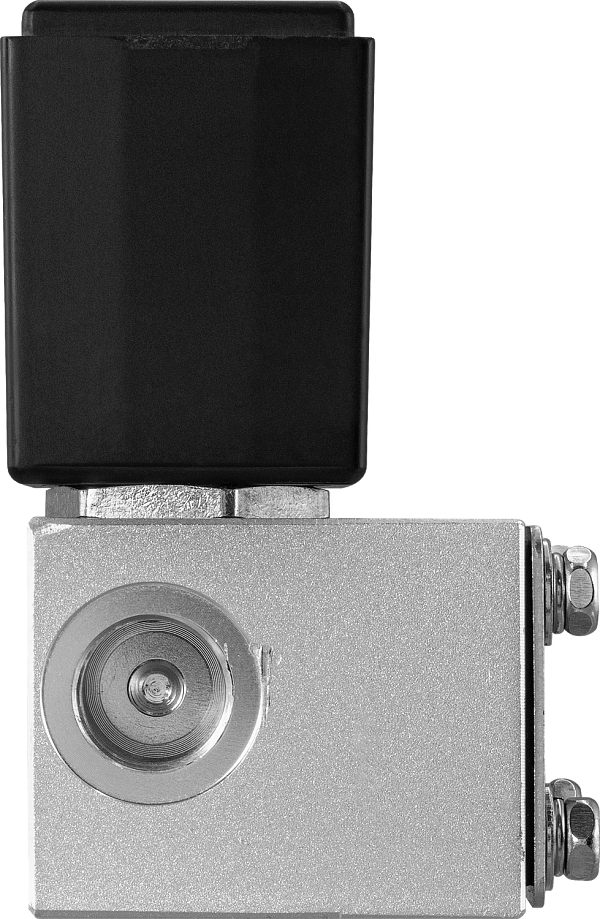

Клапан соленоидный противопожарный бистабильный прямого действия с поршнем AR-2X21 с соплом для разбрызгивания воды

Особенности:

Монтаж в панель толщиной до 2 мм (винты в комплекте). Возможна установка в панель большей толщины с применением более длинных винтов (не входят в комплект поставки).
Отсутствие перегрева, длительный срок службы
Нулевое потребление энергии в конечных положениях
Энергия тратится только на переключение положения
Только на постоянное напряжение

Принцип действия и область применения:

Бистабильные клапаны имеют два устойчивых положения: «Открыто» и «Закрыто». Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов противоположной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Благодаря этому эти клапаны обеспечивают нулевое потребление энергии (кроме моментов переключения) и исключительно долгий срок службы из-за отсутствия перегрева катушки.

Клапан может использоваться для тушения огня, орошения и полива. При подаче импульса на катушку клапан начинает разбрызгивать воду через сопло форсунки под углом 45° ± 5°, конусом. Клапан остается открытым и продолжает работу до подачи повторного импульса противоположной полярности.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода
Материал	Корпуса	Алюминий
Материал	Уплотнения	EPDM
Температура рабочей среды		−30...+80°С
Рабочее давление		0,0...2,5 МПа
Диаметр условного прохода		3 мм
Диаметр сопла		3 мм
Давление открытия сопла		0,1 МПа±0,03 МПа
Угол распыления сопла		45° ± 5° (при давлении 2 МПа)
Присоединение		Резьбовое G¼"
Катушка		L31B, IP65
Питание		=24 В
Мощность		16 Вт (DC)

Модификации:

Обозначение	Ду, мм	Дэф, мм	Kv, м³/ч	Присоед.	Pmin, МПа	Pmax, МПа	Вес, г
AR-2X21-3/2,6-1/4-GAE	3	2,6	0,2	¼"	0,0	2,5	250

Расшифровка обозначения на примере клапана AR-2Х21-3/2,6-1/4-XYZ:
AR-2X21 – модель клапана.
3 – диаметр условного прохода в мм.
2,6 – эффективный диаметр в мм, если Дэф<Ду.
1/4 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: A – алюминий.
Z – материал уплотнения: E – EPDM.

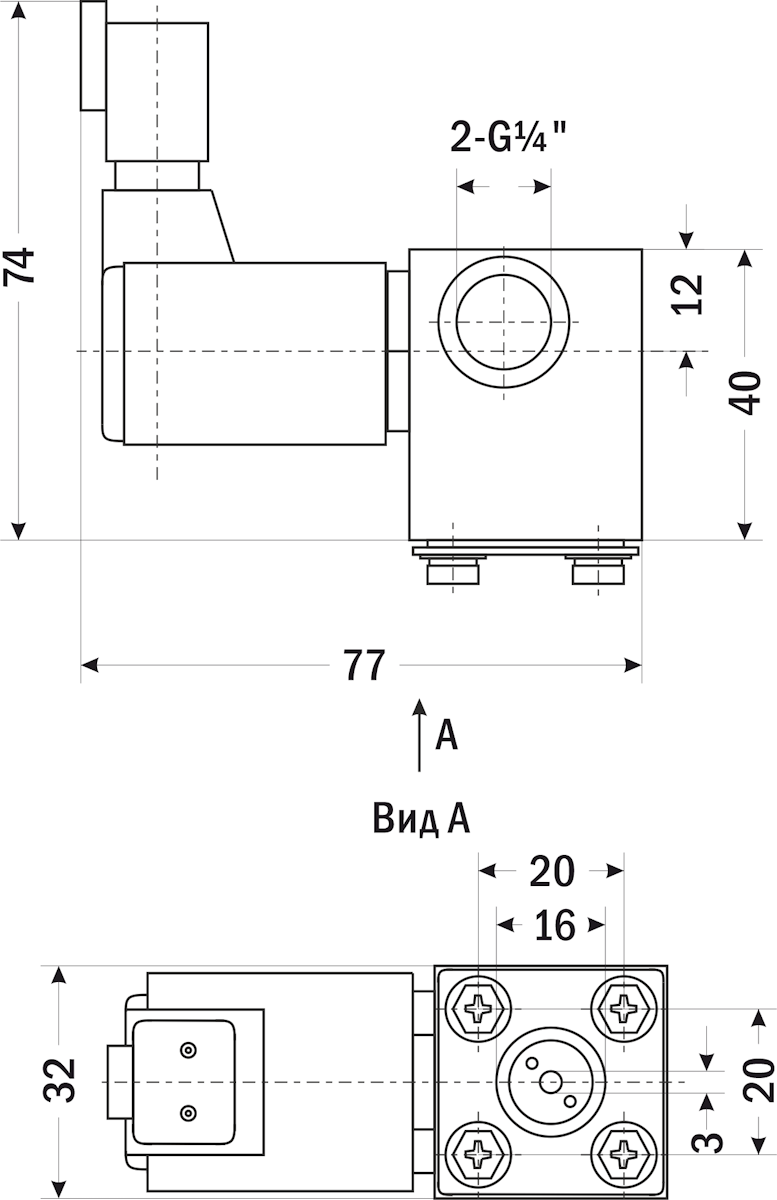

Габаритные размеры

Схема установки

Версия: 2025-08-20-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	20.08.2025	0.69 Мб
