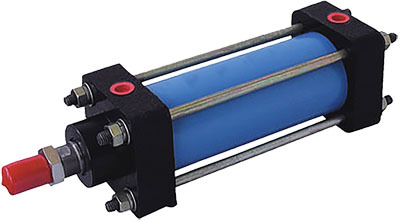

Гидроцилиндр MOB

Прибор для преобразования энергии давления рабочей жидкости в механическое линейное перемещение

Рабочая среда: гидравлическое масло
Рабочее давление: 0,3…6,86 МПа
Диаметр цилиндра: 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм
Диаметр штока: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм
Длина штока: 50…500 мм
Двустороннее действие

В закладки

от 4 766 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (18)
Все модификации ()
Отзывы (0)

Гидроцилиндр MOB для преобразования энергии давления рабочей жидкости в механическое линейное перемещение
Технические характеристики:

Параметр	Значение
Тип цилиндра	Двустороннего действия
Рабочая среда	Гидравлическое масло
Рабочее давление	0,3…6,86 МПа
Максимальное допустимое давление	13,73 МПа
Диаметр цилиндра	32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм
Диаметр штока	16 мм, 20 мм, 25 мм, 32 мм, 40 мм
Длина штока	50…500 мм
Присоединение	G¼"...G½"
Рабочая температура	−10…+80°C
Материал корпуса	Нержавеющая сталь

Таблица расчетной выходной силы при рабочем давлении 6,86 МПа:

Диаметр цилиндра, мм	Диаметр штока, мм	Направление движения	Площадь получения давления, см²	Выходное усилие, кг
32	16	толчок	8,03	55,11
32	16	тяга	6,03	41,38
40	20	толчок	12,56	86,3
40	20	тяга	6,42	64,72
50	20	толчок	19,62	170,34
50	20	тяга	16,48	112,78
63	25	толчок	31,16	213,78
63	25	тяга	26,25	179,95
80	32	толчок	50,24	344,8
80	32	тяга	42,20	289,69
100	40	толчок	78,50	538,88
100	40	тяга	65,94	452,67

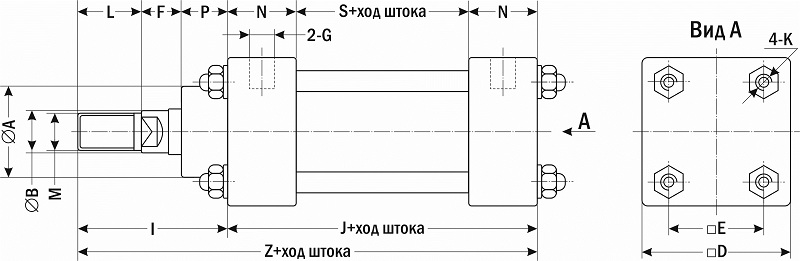

Габаритные размеры

Диаметр, мм	Размеры, мм
Диаметр, мм	∅ A	∅ B	M	☐D	☐E	L	F	P
32	35	16	M14×1,5	52	36	28	10	15
40	40	20	М16×1,5	64	45	28	17	20
50	45	20	М16×1,5	70	50	28	17	20
63	52	25	М22×1,5	85	60	40	20	30
80	62	32	М26×1,5	105	74	40	20	32
100	78	40	М30×1,5	120	89	45	20	32

Диаметр, мм	Размеры, мм
Диаметр, мм	N	I	J	K	S	Z	G
32	25	53	100	M8	50	153	G¼"
40	30	65	110	M8	50	175	G⅜"
50	30	65	110	M10	50	175	G⅜"
63	31	90	112	M10	50	202	G⅜"
80	37	92	129	M12	55	221	G½"
100	37	97	129	M12	55	226	G½"

Версия: 2015-12-15-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	31.10.2025	0.33 Мб

Артикул	Диаметр цилиндра, мм	Длина штока, мм	Срок поставки	Стоимость
32 40 50 63 80 100	50 100 150 200 250 300 350 400 450 500

Артикул	Модель	Диаметр цилиндра, мм	Длина штока, мм	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Диаметр цилиндра, мм	Длина штока, мм	Срок поставки	Стоимость
V60043	MOB32X50	32	50	Со склада	5281 руб. – +
V60049	MOB32X100	32	100	Со склада	4797 руб. – +
V60044	MOB40X50	40	50	Со склада	4766 руб. – +
V60050	MOB40X100	40	100	Со склада	4766 руб. – +
V60056	MOB40X150	40	150	Со склада	5378 руб. – +
V60062	MOB40X200	40	200	Со склада	7410 руб. – +
V60045	MOB50X50	50	50	Со склада	5039 руб. – +
V60051	MOB50X100	50	100	Со склада	5175 руб. – +
V60063	MOB50X200	50	200	Со склада	6334 руб. – +
V60075	MOB50X300	50	300	Со склада	7878 руб. – +
V60052	MOB63X100	63	100	Со склада	7363 руб. – +
V60058	MOB63X150	63	150	Со склада	8366 руб. – +
V60064	MOB63X200	63	200	Со склада	9142 руб. – +
V60047	MOB80X50	80	50	Со склада	8412 руб. – +
V60053	MOB80X100	80	100	Со склада	10011 руб. – +
V60059	MOB80X150	80	150	Со склада	12090 руб. – +
V60065	MOB80X200	80	200	Со склада	12047 руб. – +
V60060	MOB100X150	100	150	Со склада	23790 руб. – +

Артикул	Модель	Диаметр цилиндра, мм	Длина штока, мм	Срок поставки	Стоимость
V60043	MOB32X50	32	50	Со склада	5281 руб. – +
V60049	MOB32X100	32	100	Со склада	4797 руб. – +
V60055	MOB32X150	32	150	120 дней	4797 руб. – +
V60061	MOB32X200	32	200	120 дней	7964 руб. – +
V60067	MOB32X250	32	250	120 дней	8822 руб. – +
V60073	MOB32X300	32	300	120 дней	9302 руб. – +
V60079	MOB32X350	32	350	120 дней	10354 руб. – +
V60085	MOB32X400	32	400	120 дней	10936 руб. – +
V60091	MOB32X450	32	450	120 дней	11895 руб. – +
V60097	MOB32X500	32	500	120 дней	12659 руб. – +
V60044	MOB40X50	40	50	Со склада	4766 руб. – +
V60050	MOB40X100	40	100	Со склада	4766 руб. – +
V60056	MOB40X150	40	150	Со склада	5378 руб. – +
V60062	MOB40X200	40	200	Со склада	7410 руб. – +
V60068	MOB40X250	40	250	120 дней	9208 руб. – +
V60074	MOB40X300	40	300	120 дней	9976 руб. – +
V60080	MOB40X350	40	350	120 дней	10741 руб. – +
V60086	MOB40X400	40	400	120 дней	11415 руб. – +
V60092	MOB40X450	40	450	120 дней	12086 руб. – +
V60098	MOB40X500	40	500	120 дней	12948 руб. – +
V60045	MOB50X50	50	50	Со склада	5039 руб. – +
V60051	MOB50X100	50	100	Со склада	5175 руб. – +
V60057	MOB50X150	50	150	Ожидается 2026.01.07	5655 руб. – +
V60063	MOB50X200	50	200	Со склада	6334 руб. – +
V60069	MOB50X250	50	250	120 дней	9688 руб. – +
V60075	MOB50X300	50	300	Со склада	7878 руб. – +
V60081	MOB50X350	50	350	120 дней	11415 руб. – +
V60087	MOB50X400	50	400	120 дней	12281 руб. – +
V60093	MOB50X450	50	450	120 дней	8412 руб. – +
V60099	MOB50X500	50	500	120 дней	14294 руб. – +
V60046	MOB63X50	63	50	120 дней	9688 руб. – +
V60052	MOB63X100	63	100	Со склада	7363 руб. – +
V60058	MOB63X150	63	150	Со склада	8366 руб. – +
V60064	MOB63X200	63	200	Со склада	9142 руб. – +
V60070	MOB63X250	63	250	120 дней	13720 руб. – +
V60076	MOB63X300	63	300	120 дней	14867 руб. – +
V60082	MOB63X350	63	350	120 дней	16017 руб. – +
V60088	MOB63X400	63	400	120 дней	17265 руб. – +
V60094	MOB63X450	63	450	120 дней	18416 руб. – +
V60100	MOB63X500	63	500	120 дней	19664 руб. – +
V60047	MOB80X50	80	50	Со склада	8412 руб. – +
V60053	MOB80X100	80	100	Со склада	10011 руб. – +
V60059	MOB80X150	80	150	Со склада	12090 руб. – +
V60065	MOB80X200	80	200	Со склада	12047 руб. – +
V60071	MOB80X250	80	250	120 дней	16786 руб. – +
V60077	MOB80X300	80	300	120 дней	18509 руб. – +
V60083	MOB80X350	80	350	120 дней	20042 руб. – +
V60089	MOB80X400	80	400	120 дней	21676 руб. – +
V60095	MOB80X450	80	450	120 дней	23115 руб. – +
V60101	MOB80X500	80	500	120 дней	24266 руб. – +
V60048	MOB100X50	100	50	120 дней	21388 руб. – +
V60054	MOB100X100	100	100	120 дней	21676 руб. – +
V60060	MOB100X150	100	150	Со склада	23790 руб. – +
V60066	MOB100X200	100	200	120 дней	26567 руб. – +
V60072	MOB100X250	100	250	120 дней	28872 руб. – +
V60078	MOB100X300	100	300	120 дней	31169 руб. – +
V60084	MOB100X350	100	350	120 дней	33181 руб. – +
V60090	MOB100X400	100	400	120 дней	35295 руб. – +
V60096	MOB100X450	100	450	120 дней	37307 руб. – +
V60102	MOB100X500	100	500	120 дней	39511 руб. – +
