Пневматический захват параллельного типа ARP-MH-S

Пневматический захват параллельного типа двустороннего действия с 2, 3 или 4 пальцами

Количество пальцев захвата: 2, 3, 4
Двустороннее действие
Рабочее давление: 0,2...0,6 МПа, 0,1...0,6 МПа для ARP-MH-S4-032
Удерживающее усилие: 37...61 Н
Диаметр поршня: 20...32 мм
Длина хода: 4...8 мм
Материал: алюминий (корпус), NBR (уплотнения)
Присоединение: M5×0,8

В закладки

от 8 450 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

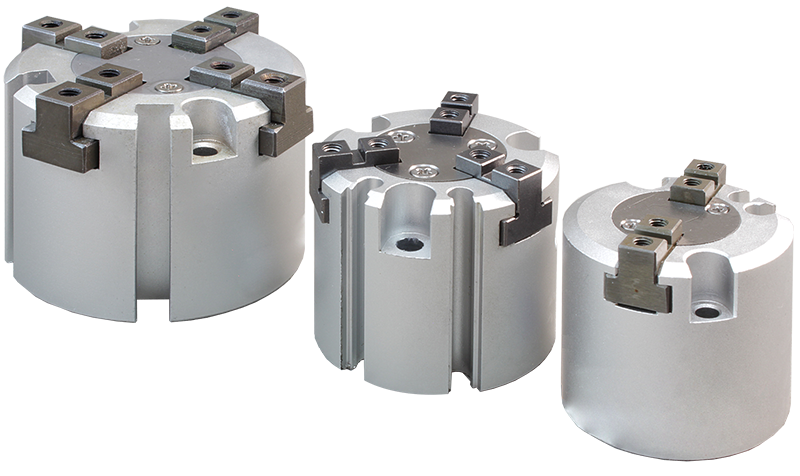

Пневматический захват ARP-MH-S параллельного типа двустороннего действия с 2, 3 или 4 пальцами

Особенности:

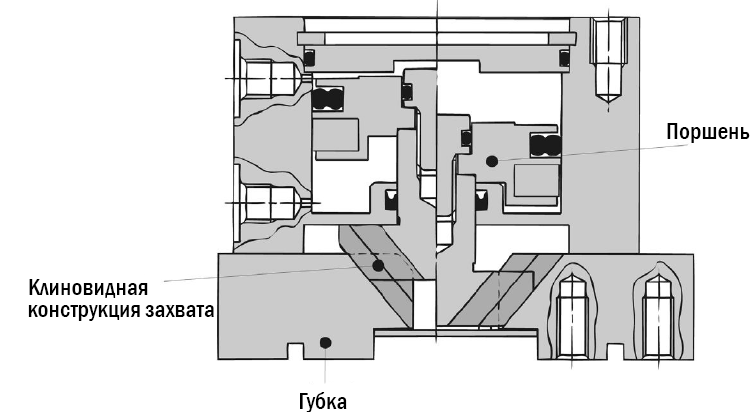

Клиновидная конструкция захвата позволяет развивать большое удерживающее усилие
Различные возможности монтажа датчиков положения
Легкая и компактная конструкция
Долгий срок службы

Принцип действия и область применения: Работа пневмозахвата основана на поочередной подаче воздуха в пневматические каналы питания. При этом расположенные внутри захвата поршни (2, 3 или 4 в зависимости от количества пальцев) одновременно осуществляют движение в направлении к центру захвата или от него.
Палец захвата представляет собой соединенные напрямую поршень и губку. Губки захвата перемещаются навстречу друг другу (закрытие) или в противоположном направлении (открытие). Захват полезной нагрузки может осуществляться двумя способами:

по внешнему контуру (извне) при закрытии
по внутреннему контуру (изнутри) при открытии

При выборе модели захвата необходимо учитывать следующие критерии:

вес манипулируемых деталей: захват необходимо подбирать таким образом,чтобы его удерживающее усилие превосходило вес детали в 10-20 раз;
коэффициент трения между захватом и деталью;
пространственная компоновка деталей.

Технические характеристики:

Параметр	ARP-MH-S2-020	ARP-MH-S3-025	ARP-MH-S4-032
Количество пальцев захвата	2	3	4
Рабочая среда	Отфильтрованный сжатый воздух, с содержанием или без содержания масла
Принцип действия	Двустороннего действия
Точность позиционирования	±0,01 мм
Материал корпуса	Алюминий
Материал уплотнения	NBR
Температура рабочей среды	−10...+60°С
Присоединение воздуховода	M5×0,8
Рабочее давление	0,2...0,6 МПа		0,1...0,6 МПа
Диаметр	20 мм	25 мм	32 мм
Длина хода	4 мм	6 мм	8 мм
Удерживающее усилие при 0,5 МПа - Внешний захват - Внутренний захват	37 Н 42 Н	42 Н 47 Н	55 Н 61 Н
Габаритные размеры	36×36×39 мм	43×42×40 мм	60×56×44 мм
Вес	95 г	133 г	300 г

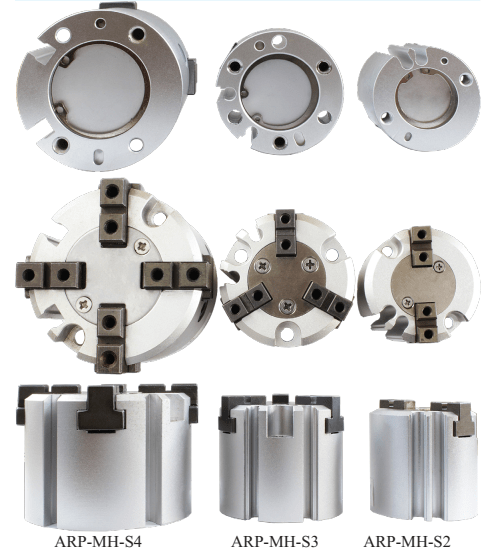

Модификации:

Модель	Диаметр, мм	Длина хода, мм	Кол-во пальцев	Р мин., МПа	Р макс., МПа	Вес, г
ARP-MH-S2-020	20	4	2	0,2	0,6	95
ARP-MH-S3-025	25	6	3	0,2		133
ARP-MH-S4-032	32	8	4	0,1		300

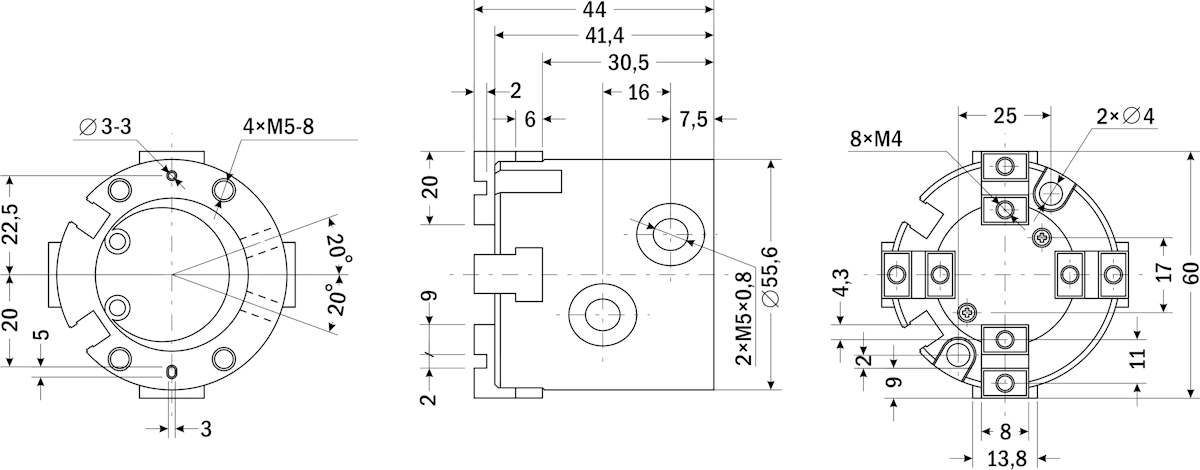

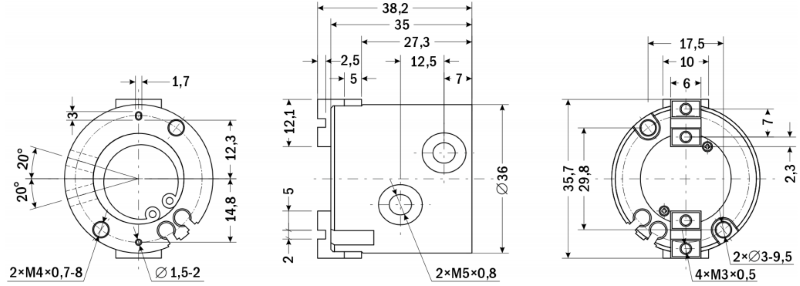

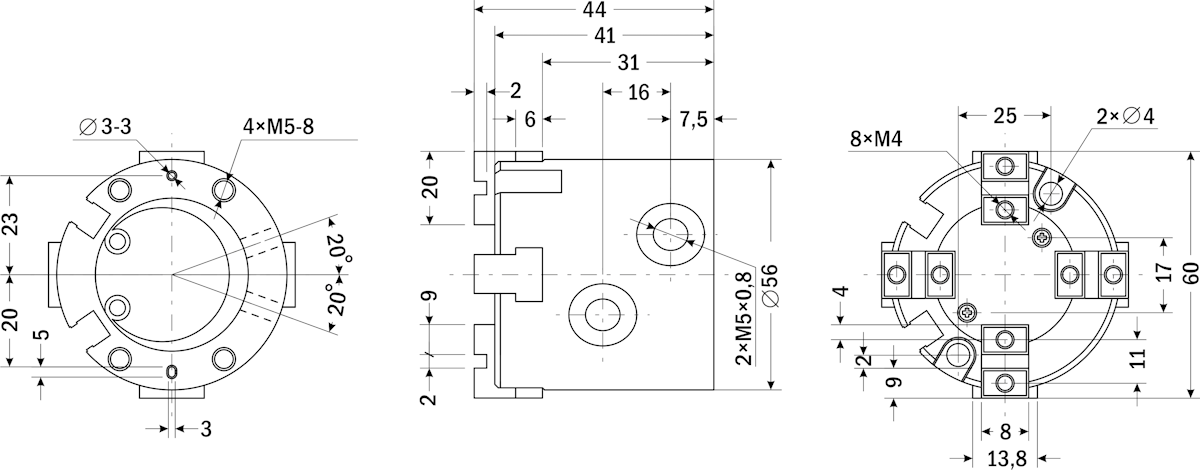

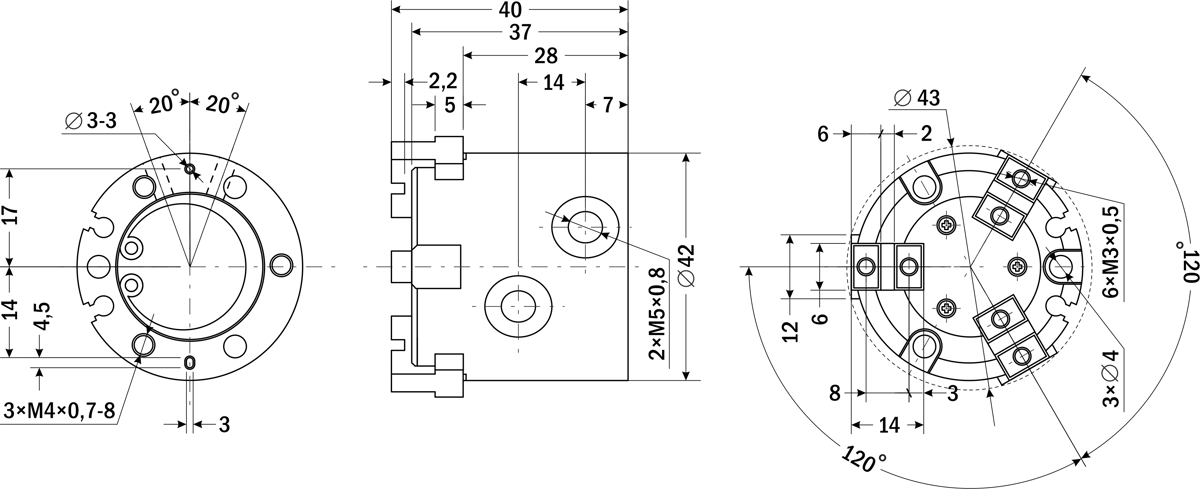

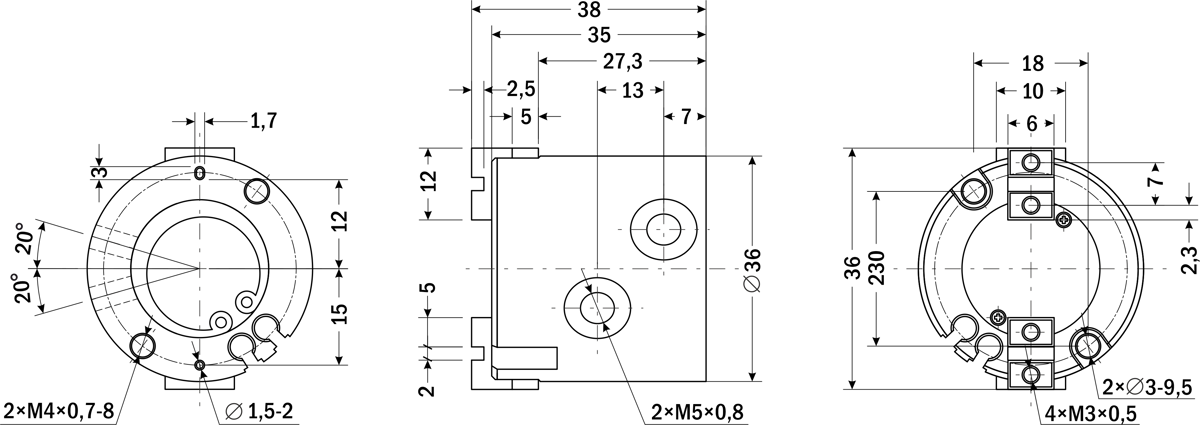

Габаритные размеры
ARP-MH-S2-020
ARP-MH-S3-025
ARP-MH-S4-032

Версия: 2026-05-14-СДГ
