Пневмоцилиндр поворотный ПНЦ-В предназначен для преобразования энергии сжатого воздуха в механическое вращение
Технические характеристики:
Параметр | Значение |
Тип цилиндра
| Двустороннего действия |
Рабочая среда
| Очищенный воздух (тонкость очистки 25 мкм) |
Рабочее давление | 0,1…0,9 МПа |
Присоединение
| G⅛"
|
Максимальное допустимое давление
| 1,5 МПа |
Типоразмер
| 32 мм |
Угол поворота | 90°
| 180° |
Рабочая температура
| −10…+70°C |
Габаритные размеры
| 139×69×65,5 мм
| 165×69×65,5 мм
|

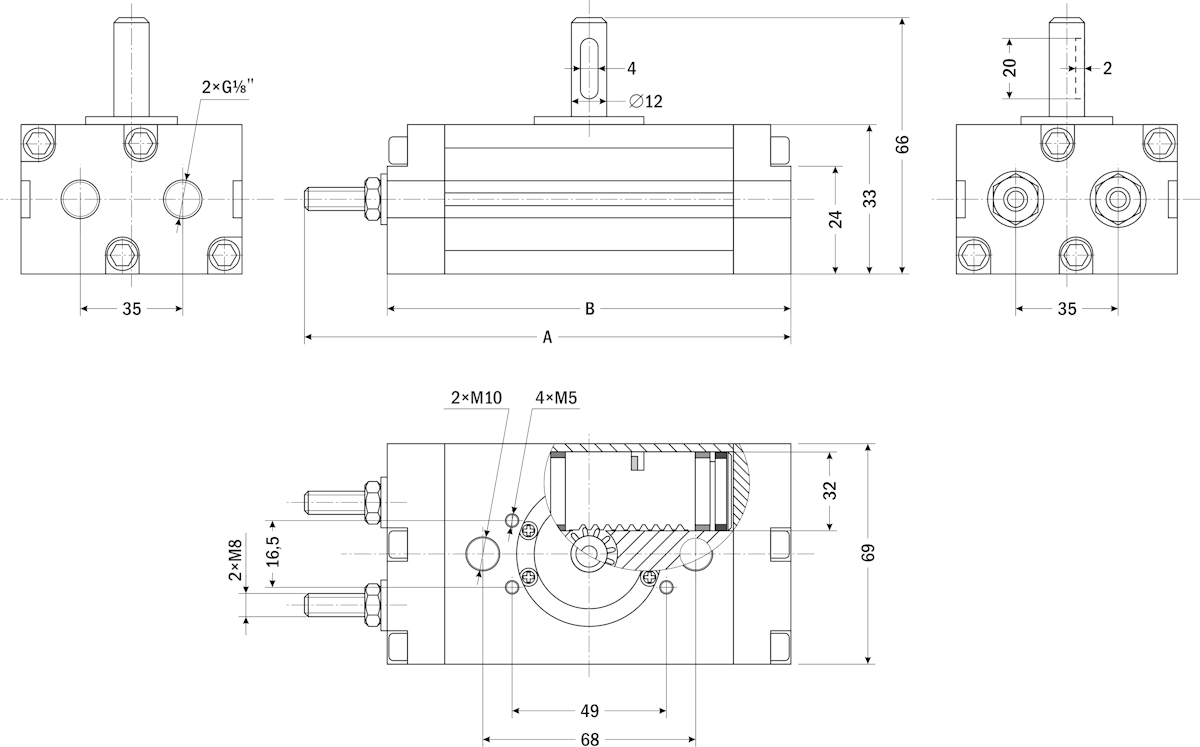

Габаритные размеры |
 |
Модель
| Размеры, мм
| Вес, г
|
A | B |
ПНЦ-В32×90
| 139 | 122 | 907 |
ПНЦ-В32×180
| 165
| 153 | 1091 |
