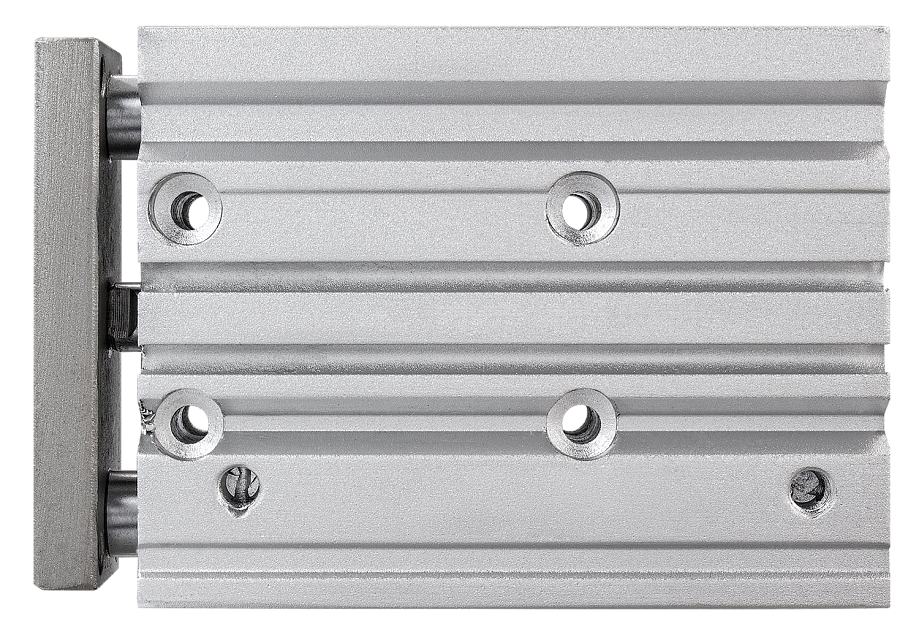

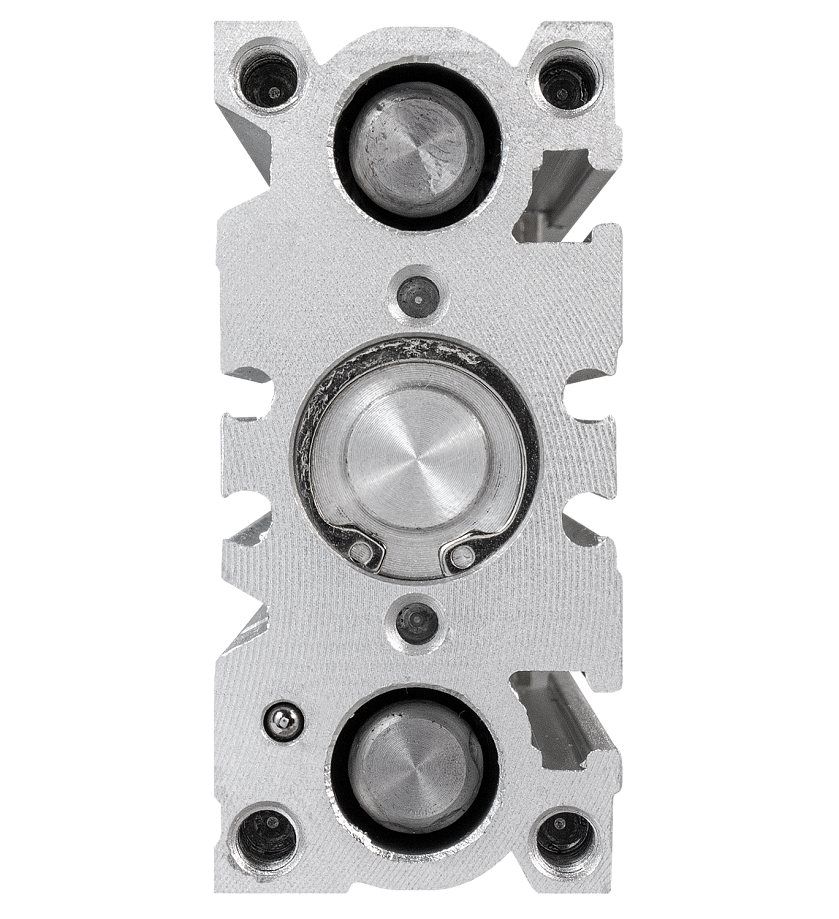

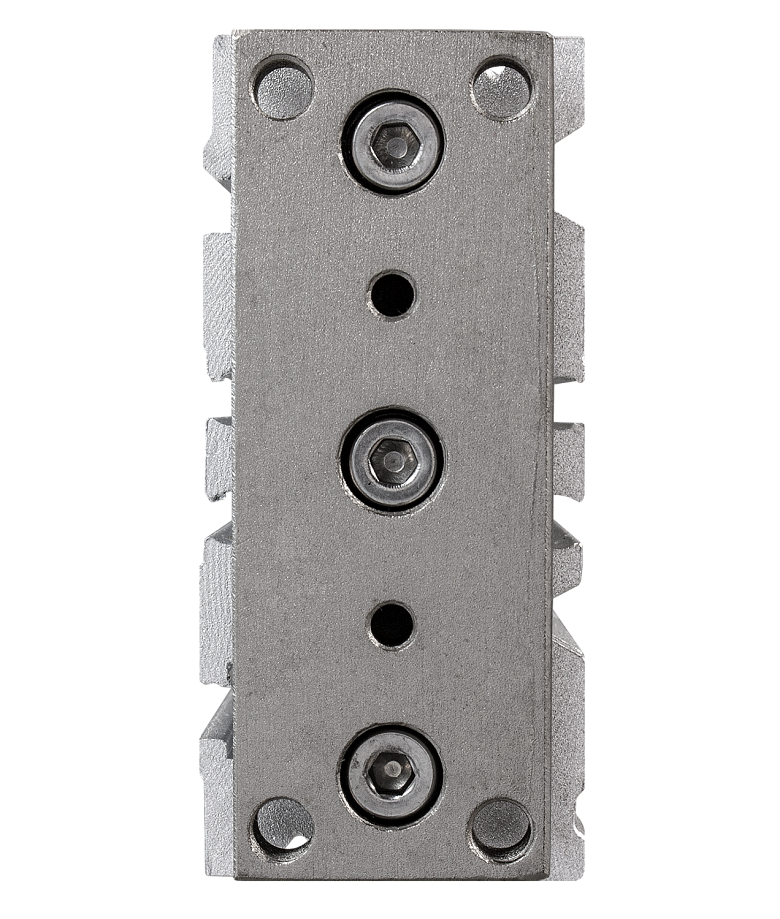

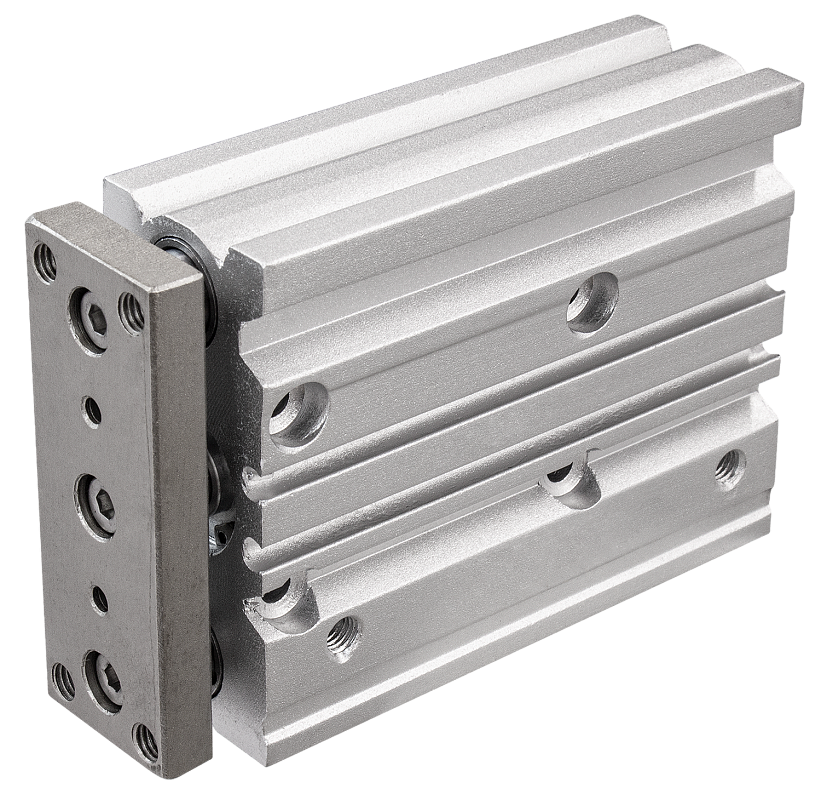

Пневмоцилиндр с направляющими ПНЦ-3Е

Прибор для преобразования энергии сжатого воздуха в механическое линейное перемещение

Рабочее давление: 0,1…0,9 МПа
Диаметр поршня: 12...100 мм
Длина хода штока: 10…100 мм
Трехштоковый
Двустороннее действие

В закладки

от 3 627 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (9)
Все модификации ()
Отзывы (0)

Пневмоцилиндр с направляющими ПНЦ-3Е предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение

Особенности:

На цилиндре установлено магнитное кольцо на поршне для бесконтактного определения его положения с помощью герконовых датчиков

Технические характеристики:

Параметр		Значение
Тип цилиндра		Двустороннего действия
Рабочая среда		Очищенный воздух (тонкость очистки 25 мкм)
Рабочее давление		0,1…0,9 МПа
Максимальное допустимое давление		1,5 МПа
Диаметр поршня		12 мм, 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм
Длина хода штока		10…100 мм
Рабочая температура		−5…+70°C
Материал	Корпуса	Анодированный алюминий
	Поршня	Алюминиевый сплав
	Штока	Сталь с твердым хромовым покрытием
	Уплотнения	NBR
Габаритные размеры	ПНЦ-3Е16х20	64×30×87 мм
	ПНЦ-3Е16х50	64,5×30×146 мм
	ПНЦ-3Е25х50	93,5×42×160 мм
	ПНЦ-3Е32х50	113×48×211 мм
	ПНЦ-3Е50х30	148×64×133 мм
	ПНЦ-3Е50х50	148×68,5×172 мм
	ПНЦ-3Е50х75	148×63×222 мм
	ПНЦ-3Е80х50	200×85×197 мм
	ПНЦ-3Е80х100	200×85×295 мм

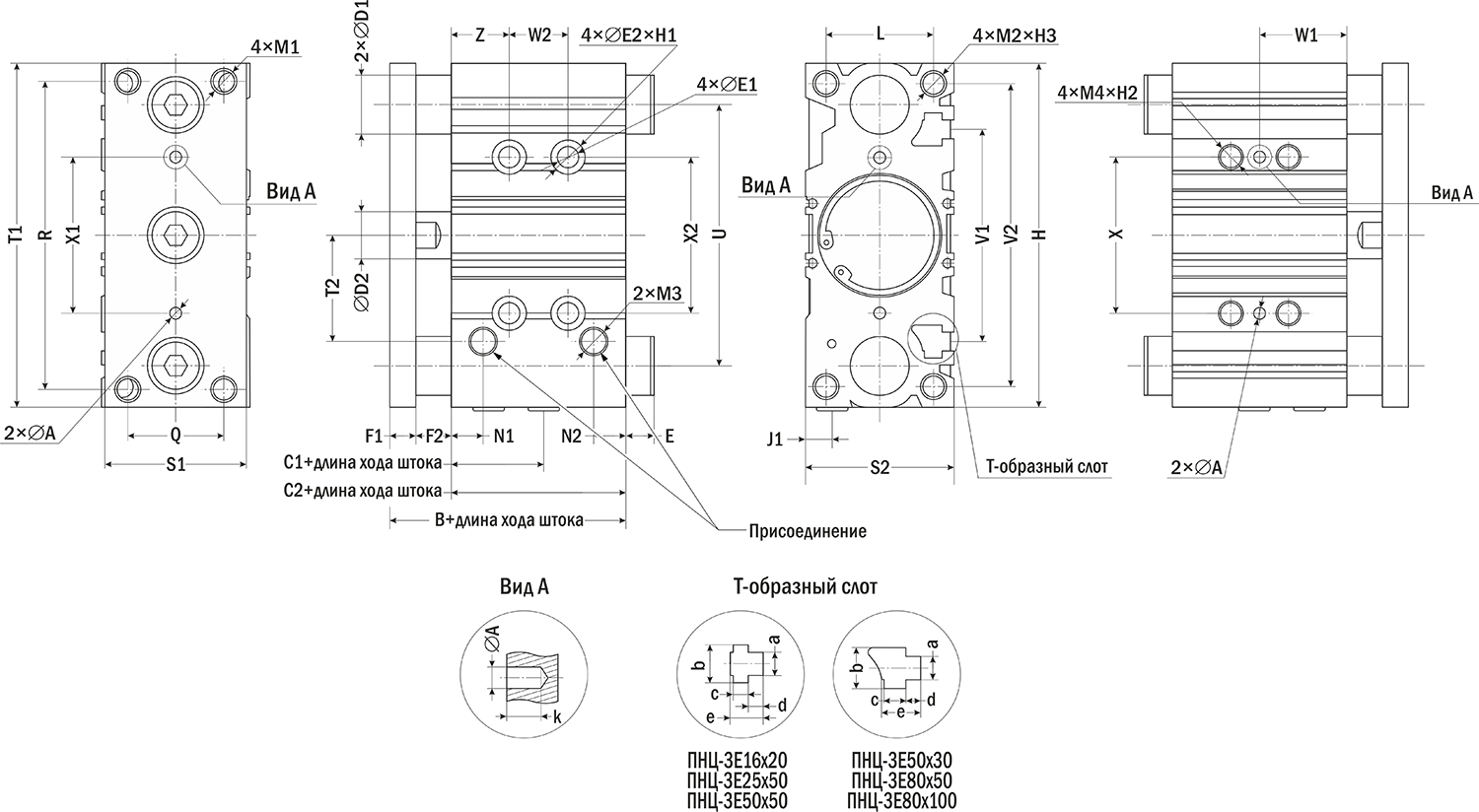

Габаритные размеры

Модель	A	k	T1	R	X1	Q	S1	T2	D1	D2	Z	W2	E2	H1	E1	N1	N2	F1	F2	E
ПНЦ-3Е16х20	3	6	64	54	24	16	25	19	10	8	5	29	7,8	4,5	4	11	8	8	5	0
ПНЦ-3Е16х50	3	6	64	54	24	16	23	18,5	10	8	5	44	7,8	5	4	11	8	8	5	0
ПНЦ-3Е25х50	4	6	93,5	77,5	34	26,5	38	29	16	12	16,5	43,5	10	7	5	16	26,5	7,5	5	0
ПНЦ-3Е32х50	4	6	110	95	42	30	44	35	20	16	21	48	10	8	6,5	12	10	12	11,5	9
ПНЦ-3Е50х30	5	8	146	130	66	40	60	47	25	20	24	48	14,2	1	8,3	13,5	12,5	12	17	11
ПНЦ-3Е50х50	5	8	146	130	66	40	60	47	25	20	24	48	18,7	2	8,3	15	10,6	15,5	8	16,5
ПНЦ-3Е50х75	5	10	147	130	66	40	60	47	25	20	24	48	14	3	8,3	15	12	15	13	37
ПНЦ-3Е80х50	6	10,5	198	174	100	52,5	73	77	30	25	28	52	17,2	3	10,5	18,5	16,5	16,5	24,5	7
ПНЦ-3Е80х100	6	10,5	198	174	100	52,5	73	77	30	25	28	52	17,2	3	10,5	18,5	16,5	16,5	24,5	34,5

Модель	C1	C2	B	X2	U	J1	S2	V1	V2	H	H3	L	H2	W1	a	b	c	d	e
ПНЦ-3Е16х20	35	53	67	24	46	5	30	38	56	64	11	22	10	27	4,2	7,1	3,5	2,3	6,1
ПНЦ-3Е16х50	65	83	96	54	45	5	30	39	56	64,5	12	22	10	27	4,2	7,1	3,5	2,3	6,1
ПНЦ-3Е25х50	62	87,5	110	34	64	6,5	42	50	82	93,5	11	30	10	39	5,8	8,1	4,3	3	7,2
ПНЦ-3Е32х50	105	137,5	161	42	78	8	48	63	98	113	19,5	34	10	45	7	10	5	3	9
ПНЦ-3Е50х30	39	74	103	71	110	10	64	92	130	148	–	46	12	24	8,2	13,3	7,5	5	12,2
ПНЦ-3Е50х50	59	94	122	66	110	9,5	68,5	92	130	148	24	46	24	48	8,2	13,1	7,1	4,1	13
ПНЦ-3Е50х75	85	119	147	66	110	10	63	92	130	148	21	46	22	48	8,2	13,3	7,5	5	14
ПНЦ-3Е80х50	68,5	106,5	147	100	155	10	85	140	180	200	21	55	22	54	13,1	20,1	11,9	9,2	22,4
ПНЦ-3Е80х100	115	155	195	100	155	10	85	140	180	200	21	55	24	54	13,1	20,1	11,9	8,2	22,4

Модель	M1	M2	M3	M4
ПНЦ-3Е16х20	M5×0,8	M5×0,8	M5×0,8	M5×0,8
ПНЦ-3Е16х50	M5×0,8	M5×0,8	M5×0,8	M5×0,8
ПНЦ-3Е25х50	M6×1	M6×1	G⅛"	M6×1
ПНЦ-3Е32х50	M8×1,25	M8×1,25	G⅛"	M8×1,25
ПНЦ-3Е50х30	M10×1,5	M10×1,5	G¼"	M10×1,5
ПНЦ-3Е50х50	M10×1,5	M10×1,5	G¼"	M10×1,5
ПНЦ-3Е50х75	M10×1,5	M10×1,5	G¼"	M10×1,5
ПНЦ-3Е80х50	M12×1,75	M12×1,75	G⅜"	M12×1,75
ПНЦ-3Е80х100	M12×1,75	M12×1,75	G⅜"	M12×1,75

Версия: 2023-08-17-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	17.08.2023	0.93 Мб

Артикул	Диаметр поршня, мм	Длина хода, мм	Срок поставки	Стоимость
12 16 20 25 32 40 50 63 80 100	10 20 25 30 40 50 60 75 80 100

Артикул	Модель	Диаметр поршня, мм	Длина хода, мм	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Диаметр поршня, мм	Длина хода, мм	Срок поставки	Стоимость
O96198	ПНЦ-3Е16x20	16	20	Со склада	4095 руб. – +
O96232	ПНЦ-3Е16x50	16	50	Со склада	4953 руб. – +
O96234	ПНЦ-3Е25x50	25	50	Со склада	7862 руб. – +
O96235	ПНЦ-3Е32x50	32	50	Со склада	8424 руб. – +
O96217	ПНЦ-3Е50x30	50	30	Со склада	13104 руб. – +
O96237	ПНЦ-3Е50x50	50	50	Со склада	13104 руб. – +
O96257	ПНЦ-3Е50x75	50	75	Со склада	15015 руб. – +
O96239	ПНЦ-3Е80x50	80	50	Со склада	42120 руб. – +
O96279	ПНЦ-3Е80x100	80	100	Со склада	53040 руб. – +

Артикул	Модель	Диаметр поршня, мм	Длина хода, мм	Срок поставки	Стоимость
O96195	ПНЦ-3Е12x10	12	10	120 дней	3627 руб. – +
O96197	ПНЦ-3Е12x20	12	20	120 дней	3783 руб. – +
O96201	ПНЦ-3Е12x25	12	25	120 дней	3900 руб. – +
O96211	ПНЦ-3Е12x30	12	30	120 дней	4017 руб. – +
O96221	ПНЦ-3Е12x40	12	40	120 дней	4173 руб. – +
O96231	ПНЦ-3Е12x50	12	50	120 дней	4407 руб. – +
O96241	ПНЦ-3Е12x60	12	60	120 дней	4641 руб. – +
O96251	ПНЦ-3Е12x75	12	75	120 дней	4875 руб. – +
O96261	ПНЦ-3Е12x80	12	80	120 дней	5109 руб. – +
O96271	ПНЦ-3Е12x100	12	100	120 дней	5382 руб. – +
O96196	ПНЦ-3Е16x10	16	10	120 дней	3783 руб. – +
O96198	ПНЦ-3Е16x20	16	20	Со склада	4095 руб. – +
O96202	ПНЦ-3Е16x25	16	25	120 дней	4212 руб. – +
O96212	ПНЦ-3Е16x30	16	30	120 дней	4407 руб. – +
O96222	ПНЦ-3Е16x40	16	40	120 дней	4602 руб. – +
O96232	ПНЦ-3Е16x50	16	50	Со склада	4953 руб. – +
O96242	ПНЦ-3Е16x60	16	60	120 дней	4914 руб. – +
O96252	ПНЦ-3Е16x75	16	75	120 дней	5109 руб. – +
O96262	ПНЦ-3Е16x80	16	80	120 дней	5421 руб. – +
O96272	ПНЦ-3Е16x100	16	100	120 дней	5616 руб. – +
O96199	ПНЦ-3Е20x20	20	20	120 дней	4875 руб. – +
O96203	ПНЦ-3Е20x25	20	25	120 дней	5031 руб. – +
O96213	ПНЦ-3Е20x30	20	30	120 дней	5421 руб. – +
O96223	ПНЦ-3Е20x40	20	40	120 дней	5655 руб. – +
O96233	ПНЦ-3Е20x50	20	50	120 дней	5967 руб. – +
O96243	ПНЦ-3Е20x60	20	60	120 дней	6474 руб. – +
O96253	ПНЦ-3Е20x75	20	75	120 дней	6825 руб. – +
O96263	ПНЦ-3Е20x80	20	80	120 дней	7293 руб. – +
O96273	ПНЦ-3Е20x100	20	100	120 дней	7605 руб. – +
O96200	ПНЦ-3Е25x20	25	20	120 дней	5577 руб. – +
O96204	ПНЦ-3Е25x25	25	25	120 дней	6006 руб. – +
O96214	ПНЦ-3Е25x30	25	30	120 дней	6474 руб. – +
O96224	ПНЦ-3Е25x40	25	40	120 дней	6864 руб. – +
O96234	ПНЦ-3Е25x50	25	50	Со склада	7862 руб. – +
O96244	ПНЦ-3Е25x60	25	60	120 дней	8307 руб. – +
O96254	ПНЦ-3Е25x75	25	75	120 дней	9087 руб. – +
O96264	ПНЦ-3Е25x80	25	80	120 дней	9399 руб. – +
O96274	ПНЦ-3Е25x100	25	100	120 дней	9711 руб. – +
O96205	ПНЦ-3Е32x25	32	25	120 дней	8073 руб. – +
O96215	ПНЦ-3Е32x30	32	30	120 дней	8424 руб. – +
O96225	ПНЦ-3Е32x40	32	40	120 дней	8424 руб. – +
O96235	ПНЦ-3Е32x50	32	50	Со склада	8424 руб. – +
O96245	ПНЦ-3Е32x60	32	60	120 дней	9672 руб. – +
O96255	ПНЦ-3Е32x75	32	75	120 дней	10179 руб. – +
O96265	ПНЦ-3Е32x80	32	80	120 дней	10959 руб. – +
O96275	ПНЦ-3Е32x100	32	100	120 дней	11622 руб. – +
O96206	ПНЦ-3Е40x25	40	25	120 дней	9477 руб. – +
O96216	ПНЦ-3Е40x30	40	30	120 дней	10491 руб. – +
O96226	ПНЦ-3Е40x40	40	40	120 дней	10491 руб. – +
O96236	ПНЦ-3Е40x50	40	50	120 дней	10491 руб. – +
O96246	ПНЦ-3Е40x60	40	60	120 дней	11076 руб. – +
O96256	ПНЦ-3Е40x75	40	75	120 дней	11622 руб. – +
O96266	ПНЦ-3Е40x80	40	80	120 дней	12402 руб. – +
O96276	ПНЦ-3Е40x100	40	100	120 дней	13104 руб. – +
O96207	ПНЦ-3Е50x25	50	25	120 дней	12090 руб. – +
O96217	ПНЦ-3Е50x30	50	30	Со склада	13104 руб. – +
O96227	ПНЦ-3Е50x40	50	40	120 дней	13104 руб. – +
O96237	ПНЦ-3Е50x50	50	50	Со склада	13104 руб. – +
O96247	ПНЦ-3Е50x60	50	60	120 дней	14196 руб. – +
O96257	ПНЦ-3Е50x75	50	75	Со склада	15015 руб. – +
O96267	ПНЦ-3Е50x80	50	80	120 дней	15912 руб. – +
O96277	ПНЦ-3Е50x100	50	100	120 дней	16731 руб. – +
O96208	ПНЦ-3Е63x25	63	25	120 дней	16770 руб. – +
O96218	ПНЦ-3Е63x30	63	30	120 дней	18681 руб. – +
O96228	ПНЦ-3Е63x40	63	40	120 дней	18681 руб. – +
O96238	ПНЦ-3Е63x50	63	50	120 дней	18681 руб. – +
O96248	ПНЦ-3Е63x60	63	60	120 дней	19695 руб. – +
O96258	ПНЦ-3Е63x75	63	75	120 дней	20826 руб. – +
O96268	ПНЦ-3Е63x80	63	80	120 дней	21723 руб. – +
O96278	ПНЦ-3Е63x100	63	100	120 дней	22581 руб. – +
O96209	ПНЦ-3Е80x25	80	25	120 дней	37440 руб. – +
O96219	ПНЦ-3Е80x30	80	30	120 дней	42120 руб. – +
O96229	ПНЦ-3Е80x40	80	40	120 дней	42120 руб. – +
O96239	ПНЦ-3Е80x50	80	50	Со склада	42120 руб. – +
O96249	ПНЦ-3Е80x60	80	60	120 дней	44850 руб. – +
O96259	ПНЦ-3Е80x75	80	75	120 дней	47580 руб. – +
O96269	ПНЦ-3Е80x80	80	80	120 дней	50310 руб. – +
O96279	ПНЦ-3Е80x100	80	100	Со склада	53040 руб. – +
O96210	ПНЦ-3Е100x25	100	25	120 дней	49920 руб. – +
O96220	ПНЦ-3Е100x30	100	30	120 дней	59280 руб. – +
O96230	ПНЦ-3Е100x40	100	40	120 дней	59280 руб. – +
O96240	ПНЦ-3Е100x50	100	50	120 дней	59280 руб. – +
O96250	ПНЦ-3Е100x60	100	60	120 дней	63960 руб. – +
O96260	ПНЦ-3Е100x75	100	75	120 дней	68250 руб. – +
O96270	ПНЦ-3Е100x80	100	80	120 дней	72930 руб. – +
O96280	ПНЦ-3Е100x100	100	100	120 дней	77610 руб. – +
