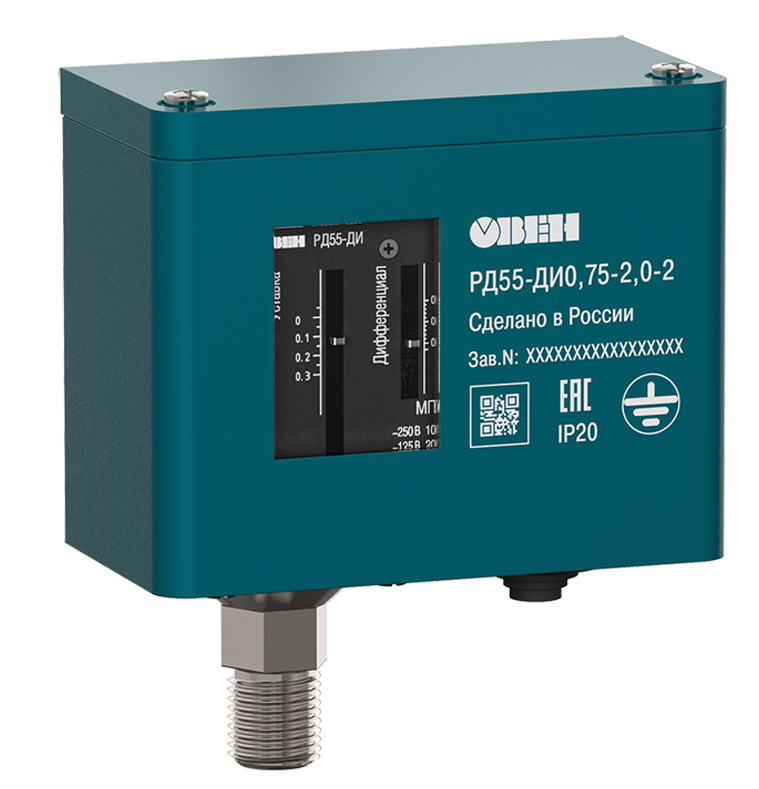

Реле давления ОВЕН РД55-ДИ

Прибор для поддержания избыточного давления жидких или газообразных сред в заданных пределах

Рабочая среда: жидкие и газообразные среды
Диапазон регулируемого давления: −0,05...0,3 МПа, −0,02...0,75 МПа, 0,2...1,4 МПа
Максимальное давление: 1,65 МПа, 2 МПа
Температура рабочей среды: −40...+120°С
Реле: ~20(75) А, 125 В, ~10(72) А, 250 В или =8(64) А, 24 В
Присоединение: G¼", G½"
Степень пылевлагозащиты: IP20

В закладки

2 135 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Реле избыточного давления РД55-ДИ предназначено для поддержания избыточного давления жидких или газообразных веществ в заданных пределах, а также для сигнализации об аварийно низком или высоком давлении в системе.
Реле давления применяется для фиксации пороговых значений давления в различных процессах: контроль холостого хода насосов, обеспечение оптимального напора воды в системе водоснабжения, контроль наполненности ресиверов компрессоров, управление подпиткой системы ИТП, ЦТП из обратного трубопровода и многих других.Особенности:

Высокая нагрузочная способность – контактная группа обеспечивает отсутствие «залипаний» при длительном использовании на большие токи и высокую скорость срабатывания
Надежность – цельнотянутый сильфон из нержавеющей стали гарантирует продолжительную и устойчивую работу реле
Выходной сигнал – однополюсный перекидной контакт SPDT

Технические характеристики:

Параметр	РД55-ДИ0,3	РД55-ДИ0,75	РД55-ДИ1,4
Диапазон задаваемой уставки избыточного давления	−0,05...0,3 МПа	−0,02…0,75 МПа	0,2…1,4 МПа
Диапазон задания дифференциала	35...150 кПа	70...400 кПа	100...400 кПа
Максимальное рабочее давление	1,65 МПа	2,0 МПа	2,0 МПа
Характеристики контактной группы реле
Тип управляющего выхода	Однополюсный перекидной контакт SPDT
Максимальный ток при ~125 В	Полная нагрузка: 20 А Пусковой ток: 72 А
Максимальный ток при ~250 В	Полная нагрузка: 10 А Пусковой ток: 72 А
Максимальный ток при =24 В	Полная нагрузка: 8 А Пусковой ток: 64 А
Конструктивные параметры
Присоединение	G¼", G½"
Степень пылевлагозащиты	IP20
Вес	400 г
Условия эксплуатации
Температура рабочей среды	−40...+120°С
Относительная влажность	≤ 85%RH (при +25°С)

Модификации:

Модель	Диапазон задаваемой уставки, МПа	Максимальное рабочее давление, МПа	Дифференциал, кПа	Штуцер подключения к процессу
РД55-ДИ0,3-1,65-1	−0,1...0,15	1,65	35...150	G½"
РД55-ДИ0,3-1,65-2	−0,07…0,3	1,65	35...150	G¼"
РД55-ДИ0,75-2,0-1	−0,07…0,6	2,0	70...400	G½"
РД55-ДИ0,75-2,0-2	0,1…1	2,0	70...400	G¼"
РД55-ДИ1,4-2,0-1	0,5…2	2,0	100...400	G½"

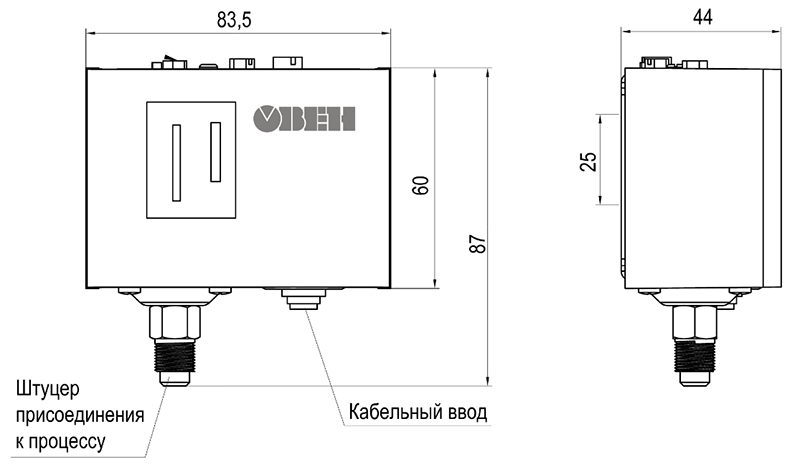

Габаритные размеры

Версия: 2023-07-22-ЛВС

Артикул	Диапазон задаваемой установки, МПа	Максимальное рабочее давление, МПа	Штуцер подключения к процессу	Срок поставки	Стоимость
-0,05...0,3 МПа -0,02…0,75 Мпа 0,2…1,4 Мпа	1,65 Мпа 2 Мпа	G1/2" G1/4"

Артикул	Диапазон задаваемой установки, МПа	Максимальное рабочее давление, МПа	Штуцер подключения к процессу	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диапазон задаваемой установки, МПа	Максимальное рабочее давление, МПа	Штуцер подключения к процессу	Срок поставки	Стоимость
W14720	-0,05...0,3 МПа	1,65 Мпа	G1/2"	2...4 недели	2135 руб. – +
W14721	-0,02…0,75 Мпа	2 Мпа	G1/2"	2...4 недели	2135 руб. – +
W14722	0,2…1,4 Мпа	2 Мпа	G1/2"	2...4 недели	2135 руб. – +
W14723	-0,05...0,3 МПа	1,65 Мпа	G1/4"	2...4 недели	2135 руб. – +
W14724	-0,02…0,75 Мпа	2 Мпа	G1/4"	2...4 недели	2135 руб. – +
W14725	0,2…1,4 Мпа	2 Мпа	G1/4"	2...4 недели	2135 руб. – +
